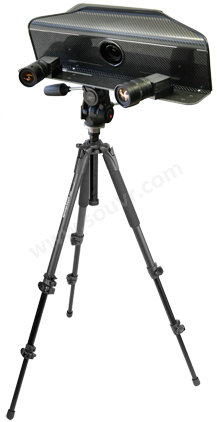

3D3 soluti*** HDI ADVANCE R1 3D光学扫描器

3D3 soluti*** HDI ADVANCE R1 3D光学扫描器

HDI ADVANCE R1 3D扫描器的设计秉承了3D3 soluti***公司的核心理念——灵活性。扫描器采用可调视域，可以扫描不同尺寸和形状的对象。各部件也可根据需要进行升级和更换，从而提高扫描器的整体性能。这些特点使得HDI 3D扫描器成为研究实验室、教育机构、以及需要进行复杂测量、可视化处理、逆向工程和快速原型制作的企业的理想选择。

HDI ADVANCE R1 3D扫描器尤其适合细节扫描，可生成高品质数据，是逆向工程和快速原型制作领域的理想解决方案。

高清晰度成像（HDI）3D扫描器是一种功能强大的3D扫描解决方案，可提供高清晰度（HD）品质扫描。是目前市场上性价比***高的产品之一。

HDI 3D扫描器采用可调节视域，可以对不同形状和尺寸的物体进行扫描。另外，该产品全部使用可更换配件，如：摄像头、镜头等，用户可以根据具体的使用需求对扫描器进行改装和功能拓展，因此，在有新项目要求的时候只需更换局部配件即可，不需要购置新的扫描设备，从而为用户节省了成本。

HDI 3D扫描器包含以下配件：

• 一个白光投影仪
• 一对高清机器视觉摄像头
• 一对12.5毫米镜头
• 三脚架和HDI碳纤维底座
• 3D扫描软件（FlexScan3D Pro)

  完善的3D扫描解决方案
  HDI 3D扫描器是一种结构光3D扫描器，使用投射光模式和摄像系统对物体的3D形状进行测量。该产品以白光技术为基础，与3D激光扫描器相比，速度更快，而且具有全视域扫描功能。除了物体3D***功能以外，HDI 3D扫描器还具备基本的内置扫描清理和处理功能。

  扫描过程
  白光投影仪先把一系列参考图案投射到扫描对象上。光会转到对象的表面。此过程有助于计算被扫描对象的深度和表面信息。然后由两台机器视觉摄像头负责***数据。



  HDI 3D扫描器的三角测量引擎会对摄像头获取的图像进行处理，从中提取所需数据，以便于制作3D模型。自动3D***功能可以大幅降低***复杂物体时需要的时间和成本。



  优势与特点

  快速扫描，高分辨率扫描图数据，一次扫描= ***多170万点（350万个多边形）
  HDI 3D扫描器可以在1.4至3秒内生成一次扫描图。超快扫描速度减少了扫描过程中对象移动的机会。

  高清扫描质量
  HDI 3D扫描器采用两个高清机器视觉摄像头，可提供30微米精度（3D点距）。


  实际照片


  3D扫描结果

  扫描器采用两个摄像头，可以对物体两侧同时进行扫描，比一个摄像头获取的数据更多。3D扫描器可以把扫描数据整合起来，制作成完整的立体模型。

  可调视域
  其他扫描器在扫描物体尺寸方面有限制。而HDI 3D扫描器采用了可调节视域，用户可以根据需要增大或者缩小视域，从而能够扫描不同尺寸的物体。该扫描器能够扫描***等小物体，也能扫描人脸或汽车等较大目标。



  硬件规格
  HDI 3D扫描器的3D扫描软件需要使用一台个人电脑（不含）。扫描器的物理捕获元件需要使用FireWire连接线与电脑连接。FireWire卡必备。

  推荐配置

• 操作系统：Windows 7（64位）
• CPU：双核或四核Intel 2 GHz或更高
• 内存：4GB或更高
• 显卡：512MB
• 硬盘：***低50 GB可用磁盘空间

  ***低配置

• 操作系统：Windows XP 32位、Windows 7 32位
• CPU：2 GHz英特尔奔腾IV或AMD Athlon XP或同等配置
• 内存：2GB
• 显卡：与DirectX 9.0c兼容的64 ***卡（两个视频输出）
• 硬盘：***低15GB可用磁盘空间
• 与Macintosh电脑不兼容

  一款适于高校科研的三维扫描仪？ YES
  此次引入的三维扫描仪HDI ADVANCE是一款非常适用于高校科研的白光三维扫描仪，我们希望它能进一步助推国内的机械设计与制造研究的快速发展。为什么说它是适于高校科研呢？

  因为它可开发？ YES
  3D3可以支持用户命令行开发，修改软件界面，添加自己的功能，让研究人员和工程师有更大的发挥空间。

  因为它***？ YES
  HDI ADVANCE是采用***工业相机组件的三维扫描仪，在系统设计和软件设计上进行了***考虑，经实际测试，可以达到与许多知名品牌同等扫描精度，速度等方面甚至表现更好，可以满足大部分工业机械设计的需求。

  功能

• 具有摄影测量功能，可以基于标记点进行多次扫描数据对齐与拼接
• 具有偏差分析功能，可以通过多次扫描数据偏差对比分析，进行基准选择提升扫描精度
• 具有多扫描仪同步采集功能，可以一次性进行大尺度物体扫描或360度扫描
• 支持三方后处理软件Geomagic，可以进行完成三维检测功能，输出***详尽3D质量检测报告。
• 它甚至还有彩色纹理数据采集功能



  因为它简单易用? YES
  3D3软件界面非常简单友好，已得到客户的广泛认可。软件由开始菜单（Getting Started）、标定菜单（Calibration）、工程菜单（Project）、设置（Setting）四个界面组成，在完成系统标定后，通过扫描控制（工程菜单）、参数设置等，即可快速进行各种三维扫描和处理。

  因为它几乎无所不能? YES
  对于机械设计师来说，几乎任何行业的机械师都可以用到它，一切因为它是如此强大，无所不能。HDI ADVANCE它可以扫描一个***大小的零件，也可以扫描发动机。

  它可以扫描整车，甚至还能重建纷繁复杂的火车车底，还有什么是它不能完成的呢？

  除了机械学院在制造设计领域有广泛应用外，HDI ADVANCE还被动漫学院、***院、服装学院、计算机学院学院等多个学院使用，在多个领域发挥着它作用。

  因为它不止是一台扫描仪? YES
  HDI ADVANCE扫描仪是一套发烧友级玩家的产品，非常适合除了使用外，还希望对三维扫描技术进一步深入研究的用户，它由脚架、工业相机镜头、单反相机、投影仪、转台等组成，用户可对设备任意拆卸和组装，可以通过换镜头、换相机、换支架来进行系统改装，构成多种满足不同性能需求的扫描仪。

• 采用可调节视域，可以对不同形状和尺寸的物体进行扫描
• 全部使用可更换配件，如：摄像头、镜头等，用户可以根据具体的使用需求对扫描器进行改装和功能拓展
• HDI 3D扫描器是一种结构光3D扫描器，使用投射光模式和摄像系统对物体的3D形状进行测量
• 具备基本的内置扫描清理和处理功能
• 可以在1.4至3秒内生成一次扫描图。超快扫描速度减少了扫描过程中对象移动的机会
• 扫描器采用两个摄像头，可以对物体两侧同时进行扫描，比一个摄像头获取的数据更多
