MSO/DPO4000B系列示波器， 您可以使用一台仪器查看模拟信号、数字信号和串行信号，迅速找到和诊断复杂的嵌入式系统设计中的问题。由于高达1 GHz的带宽及所有通道上5倍的过采样 率，您可以获得必要的性能，查看快速变化的信号细节。MSO/DPO4000B上所有通道标配高达20 M点的深记录长度，可以捕获长信号活动窗口，同时 保持精细的定时分辨率。
|
特点 |
MSO4034B DPO4034B |
MSO4054B DPO4054B |
MSO4104B DPO4104B |
||
|
输入通道数量 |
4 |
||||
|
模拟带宽(–3dB) 5 mV/div – 1 V/div |
350 MHz |
500 MHz |
1GHz |
||
|
计算的上升时间5 mV/div (典型值) |
1 ns |
700 ps |
350 ps |
||
|
硬件带宽极限 |
20 MHz或250 MHz |
||||
|
输入耦合 |
AC, DC |
||||
|
输入阻抗 |
1 MΩ&plu***n;1%, 50 Ω&plu***n;1% |
||||
|
输入灵敏度范围, 1 MΩ |
1 mV/div - 10 V/div |
||||
|
输入灵敏度范围, 50 Ω |
1 mV/div - 1 V/div |
||||
|
垂直分辨率 |
8位(采用Hi-Res时11位) |
||||
|
***大输入电压, 1 MΩ |
300 VRMS CAT II,, 峰值≤&plu***n;425 V |
||||
|
***大输入电压, 50 Ω |
5 VRMS, 峰值≤&plu***n; 20 V |
||||
|
DC增益精度 |
&plu***n; 1.5%,在温度超过30℃时以0.10%/℃速度下降 |
||||
|
通道到通道隔离度(任何两条垂直标度相等的通道) |
对Volts/div设置相等的任意两条通道, 在≤100 MHz时≥100:1, > 100 MHz到额定带宽时≥30:1 |
||||
|
***大采样率(所有通道) |
2.5 GS/s |
2.5 GS/s |
5 GS/s |
||
|

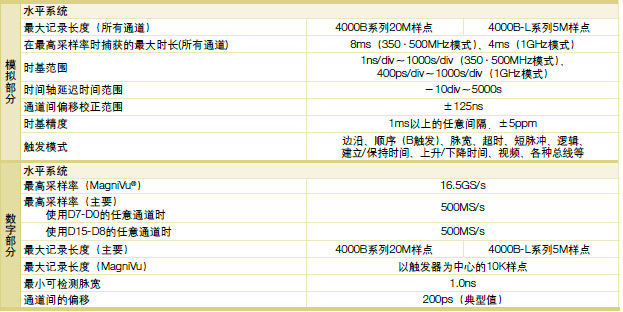

***大记录长度(所有通道) |
20 M点 |
||||
|
在***高采样率时捕获的***大时长(所有通道) |
8 ms |
8 ms |
8 ms |
||
|
时基范围 (S/div) |
1 ns – 1,000 s |
400 ps – 1,000 s |
|||
|
时基延迟时间范围 |
–10格到5000 s |
||||
|
通道到通道偏移校正范围 |
&plu***n;125 ns |
||||
|
时基精度 |
在任何≥1 ms间隔上&plu***n;5 ppm |
||||
