APC Symmetra PX 是世界***的冗余可扩容电源保护系统，它经济有效，可用性高。Symmetra PX 与***新数据中心设计无缝集成，是一个真正的模块化系统。由专用的冗余模块组成 – 电源、智能模块、电池和旁路，全都设计为可方便有效地维修，这种架构可根据需求的增长或可用性级别的提高来扩展电源和运行时间。Symmetra PX 是驱动 APC InfraStruXure® 系统的核心电源系统，用于中小型数据中心，但也可为大型数据中心的单个“区域”供电。便于管理的 Symmetra PX 具有自诊断功能和标准化的模板，可减少人为错误，从而提高数据中心的总体可靠性。

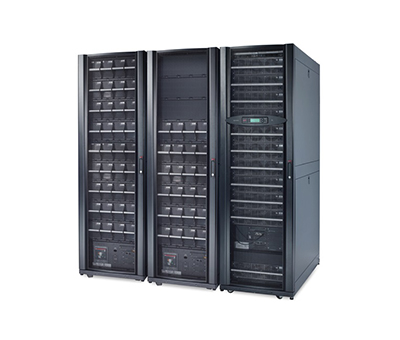

APC公司SymmetraPX160模块化UPS系列产品。
该产品为全模块化热插拔结构，多处地方采用了冗余设计，包括：◆ 2块控制模块
◆ 2块低压逻辑电源模块◆ ***多10个并联的功率模块（每个功率模块为16KW/16KVA）◆ 125％额定的静态旁路模块◆ 液晶显示模块◆ 网络通讯模块◆ 通信接口槽2个◆ 电池监控模块◆ 外部开关模块等。并采用外部手动维修旁路设计，提高了UPS系统维修时的供电的可用性。 功率模块的输入功率因数为0.99，输出功率因数为1，满足IT负载的要求。 整个系统采用了2块***的热插拔的控制模块，来完成对整个系统的控制。控制系统为1＋1冗余。控制模块与其他模块采用了CANBUS总线数据通讯结构，共2组CAN BUS总线，通讯系统也为1＋1冗余。 静态旁路设计为公共旁路方式，模块化热插拔设计。提供了系统自动转旁路时的***高可用性。传统大功率UPS在超过4台并机时均采用此种公共旁路设计模式。 上述设计方法保证了模块化UPS系统的整体高可用性、可维护性、可管理性。 为提高UPS系统的可用性，配置两块冗余的可热插拔的控制模块，并配置两块冗余的低压逻辑电源模块。 配置一块160KVA的静态旁路模块，需要注意的是手动维修旁路开关不在UPS主机内，而外置在UPS交流配电柜内，以实现真正的不间断维修。 通讯方面，UPS主机配置三合一的通讯网卡，该网卡还带继电器干结点接口和温湿度接口。
|
型号 |
160kVA UPS |
||||
|
380V |
400V |
415V |
|||
|
拓扑结构 |
在线式, 双变换结构, 无可闻 PWM 噪音，频率高于人耳可闻频率 |
||||
|
输入 |
输入制式 |
3 相 5 线制 (双/单路输入) |
|||
|
额定输入电压 |
380V（默认） / 400V / 415V L-L |
||||
|
输入电压范围 |
340 - 477 （满载） |
||||
|
输入频率范围 |
40-70Hz , 10Hz/sec 跟随速率（可设置） |
||||
|
输入功率因数,PF |
>0.99 @ load >50 % , >0.95 @ load > 15%, >0.90 @ load > 10% |
||||
|
输入电流失真 |
<5% （满载） |
||||
|
额定输入电流 |
256 |
243 |
234 |
||
|
输入短路电流能力 |
30kA |
||||
|
保护 |
防倒灌接触器保护 |
||||
|
旁路输入 |
输入制式 |
3 相 5 线制 |
|||
|
额定输入电压 |
380V（默认） / 400V / 415V L-L |
||||
|
输入电压范围 |
+/-10% |
||||
|
输入频率 |
50/60 Hz |
||||
|
输入频率范围 |
+/-0.1Hz, +/-3Hz, +/-10Hz (客户设置) |
||||
|
额定输入电流 |
243 |
231 |
223 |
||
|
推荐断路器/熔丝电流 |
250 A Gl |
||||
|
输入短路点流能力 |
30Ka |
||||
|
保护 |
防倒灌接触器保护 |
||||
|
输出 |
系统容量 |
160Kw |
|||
|
输出制式 |
3 相 5 线制 |
||||
|
输出电压 |
380V* / 400V / 415V L-L |
||||
|
电压精度 |
线性负载 (0-100%): +/-1% 静态, +/-5% 2ms后 |
||||
|
输出电流 |
243 |
231 |
223 |
||
|
频率精度 |
50/60 Hz 与旁路同步, 50/60 Hz +/-0.1% 电池运行 |
||||
|
同步速率 |
可设置 0.25, 0.5, 1, 2, 4, 6Hz/秒 |
||||
|
过载能力 |
150% 10分钟, 100% 无限制, (125% 持续的) |
||||
|
过载能力（电池） |
150% 30秒 |
||||
|
电压失真度 |
< 2% 0 到 100% 线性负载, < 6% 非线性负载 （IEC/EN62040-3标准） |
||||
|
负载功率因数范围 |
0.5 容性 to 0.5 *** |
||||
|
输出性能分级 |
VFI-SS-111 |
||||
|
旁路输出 |
旁路设计容量 |
125% |
|||
|
过载能力 |
1000% 500毫秒 |
||||
|
效率 |
市电运行 |
? 95% at 40% - 100%负载 |
|||
|
电池运行 |
??94% at 40-100% 负载 |
||||
|
标准 |
安全 |
EN/IEC62040-1-1, EN/IEC/UL60950-1 |
|||
|
EMC/EMI/RFI |
EN50091-2 / IEC62040-2 (class A), FCC15A |
||||
|
Markings |
CE, UL1778 |
||||
|
Performance |
EN/IEC62040-3 |
||||
|
环境 |
温度 |
0 to 40 C (运行), -15 to 40 C (存储), -50 to 55 C (短期转运) |
|||
|
湿度 |
0-95% 不结露 (运行) |
||||
|
海拔高度 (运行) |
1000 m / 3000 ft. 100% load |
||||
|
1500 m / 4500 ft. 降容为 95% |
|||||
|
2000 m / 6000 ft. 降容为91% |
|||||
|
2500 m / 8000 ft. 降容为86% |
|||||
|
3000 m / 10000 ft. 降容为82% |
|||||
|
降容计算基于 ENV 50091-3 |
|||||
|
噪音, 距离1米处 (dB(A)) |
智能风扇控制: |
||||
|
< 64dB (满载) |
|||||
|
通讯 |
通讯界面 |
网络 LAN 接口 TCP/IP |
|||
|
标准人机界面 |
多功能 LCD 显示控制面板 (PowerView) LCD 文字/图形显示 4 X 20 文字点阵 / 128 X 64 像素. 菜单方式,5按键. |
||||
|
声光报警 |
Yes (and visible alarms at display) |
||||
|
紧急关机按钮 (EPO) |
Yes |
||||
|
电池通讯 |
电池运行时间检测 |
||||
|
内部自动侦测 |
|
内部组件自检功能，自动提供例如内部熔丝、温度、风扇的报警. |
|||
|
机械 |
尺寸 HxWxD |
78.7*23.5*42.1" |
78.7*23.5*42.1" |
||
|
2000*598*1070mm |
2000*598*1070mm |
||||
|
重量 |
578 kg |
||||
|
底部脚轮 |
YES |
||||
|
空间需求 |
顶部 >12"/300 mm, 前部 >40"/1000 mm (Maintenance). 后部 >12"/300 mm |
||||
|
颜色 |
黑色 |
||||
|
抗震选件 |
有 |
||||
