「3W三网通信|TaiPing泰平通信@通信光缆接续盒|接头盒/接续包」光缆接头盒|GJS型光缆接头盒|GPJ光缆接续盒（optical cable connect,joint box）【（哈呋式/卧式）（炮筒式/立式）】光缆接线盒,光缆接续盒,光缆接续包,光缆接头包规格（12芯,24芯,48芯,72芯,96芯,144芯,288芯）光缆接头盒是通俗的叫法,学名叫光缆接续盒,又称光缆接续包,光缆接头包和炮筒,主要是在适用于各种结构光缆的架空,管道,直埋等敷设方式之直通和分支连接。盒体采用进口增强塑料,强度高,耐腐蚀,终端盒适用于结构光缆的终端机房内的接续,结构成熟,密封可靠,施工方便 。 广泛用于通信,网络系统,CATV有线电视,光缆网络系统等等。
光缆接头盒是根据通信标准专业设计用以保护光纤接续点的产品,泰平通信提供全规格,多种类的光缆接头盒,旗下产品卧式光缆接头盒与帽式光缆接头盒可用以地埋,架空,管道,人井等多种场合,防护等级达到IP65。

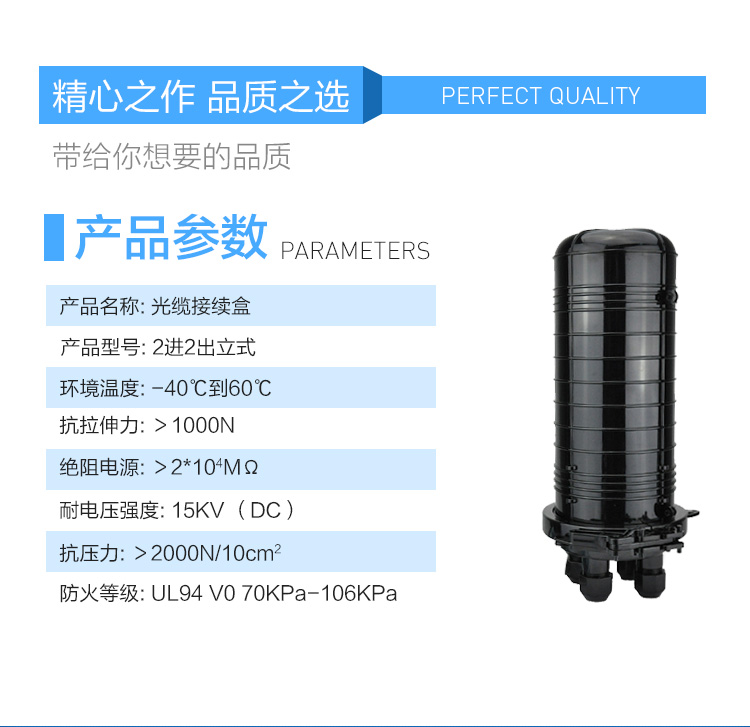

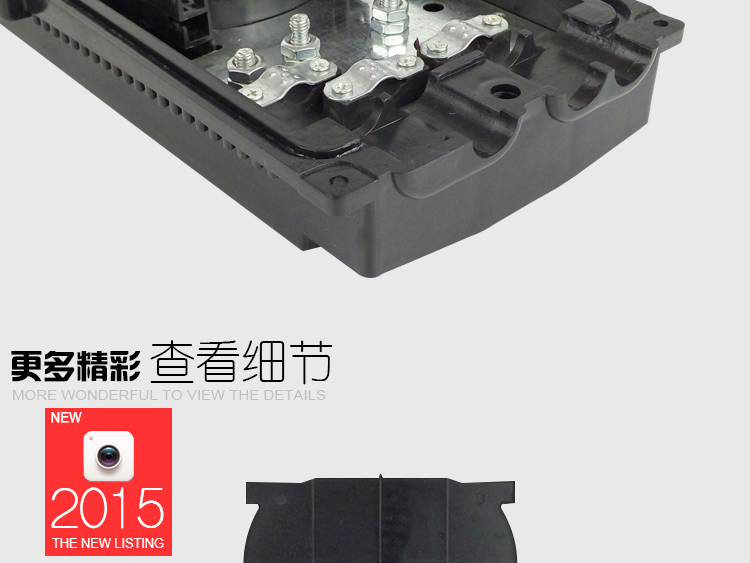

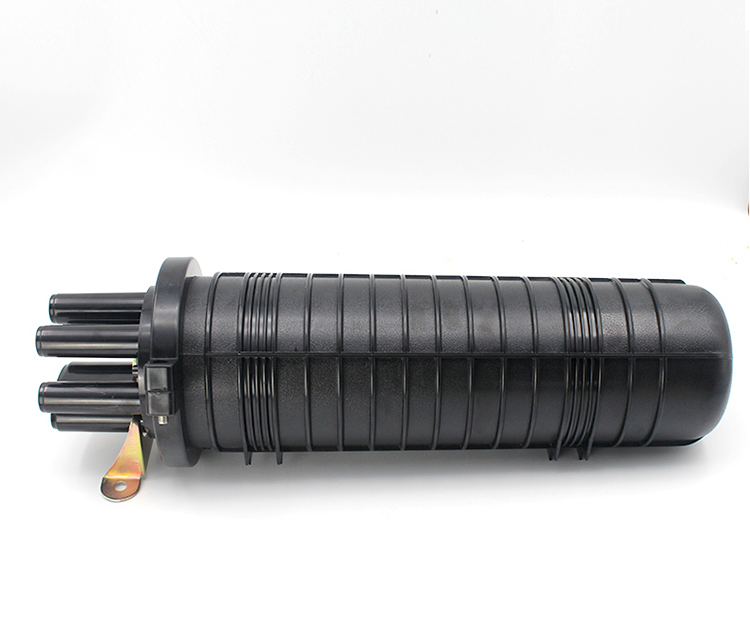

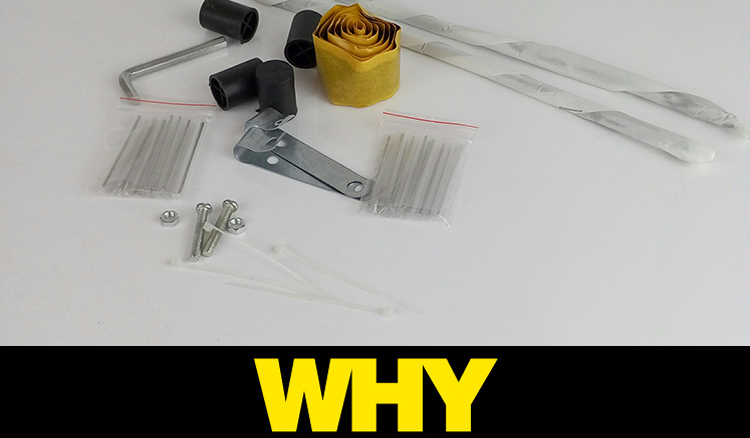

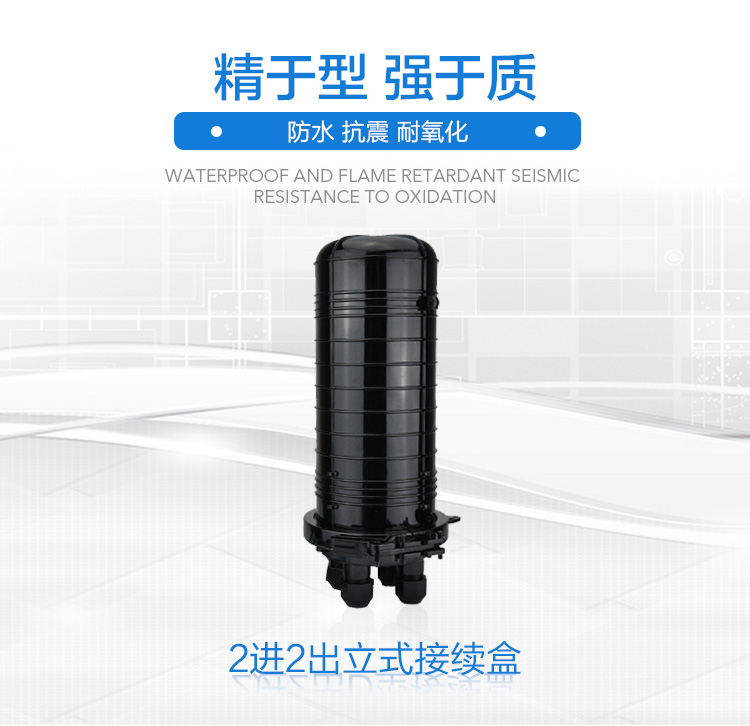

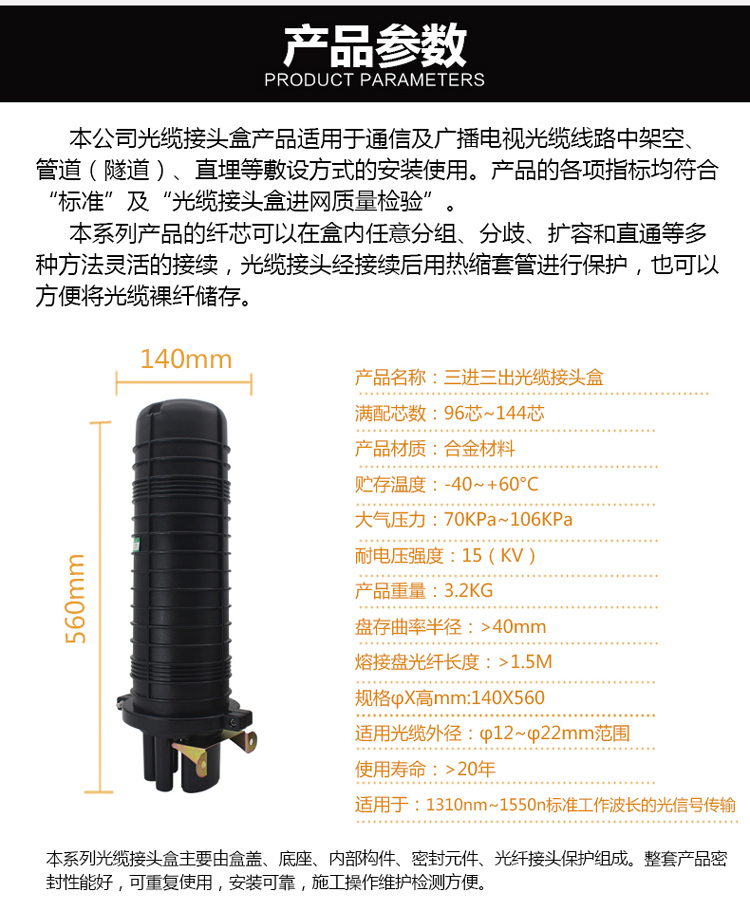

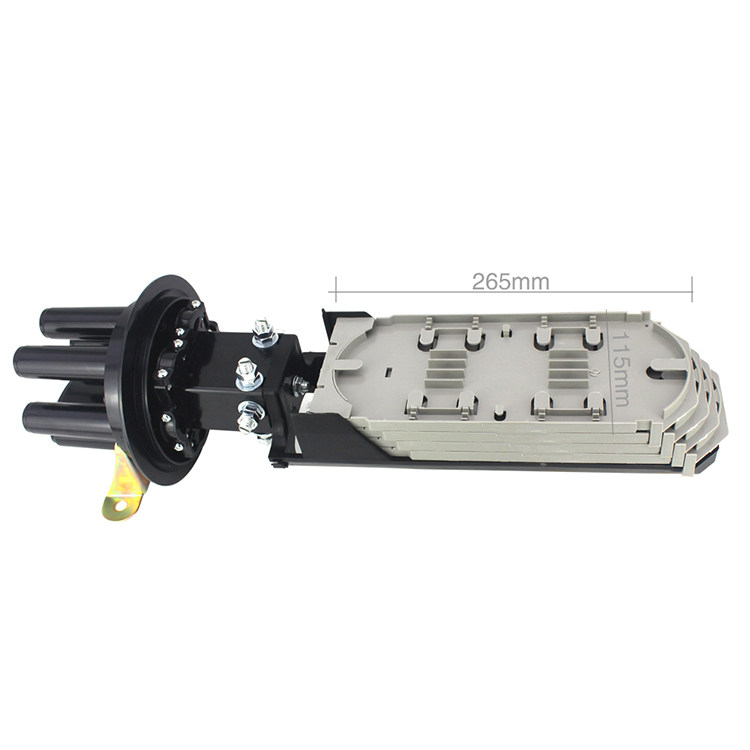

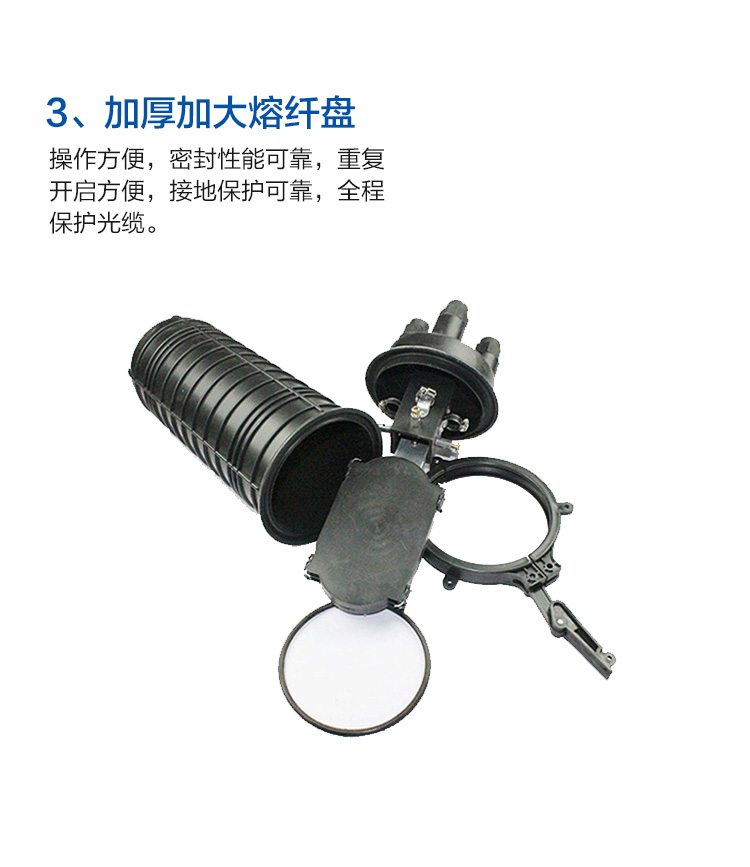

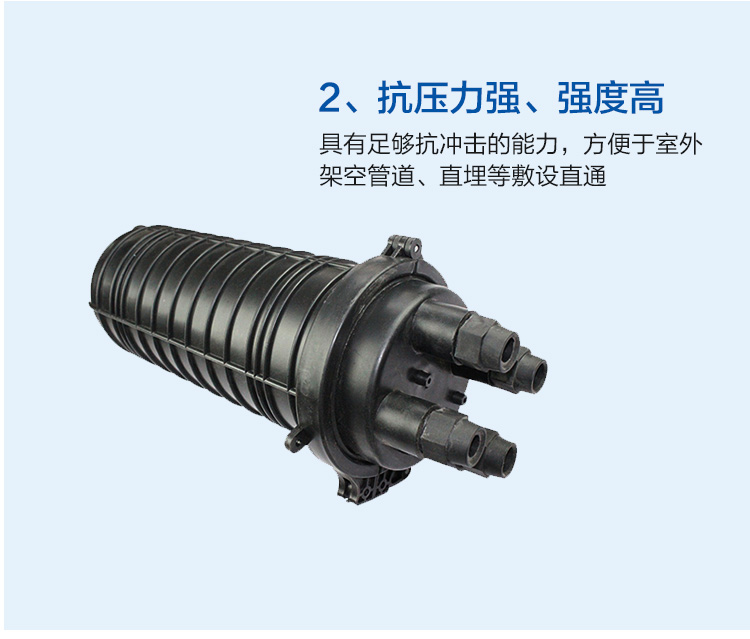

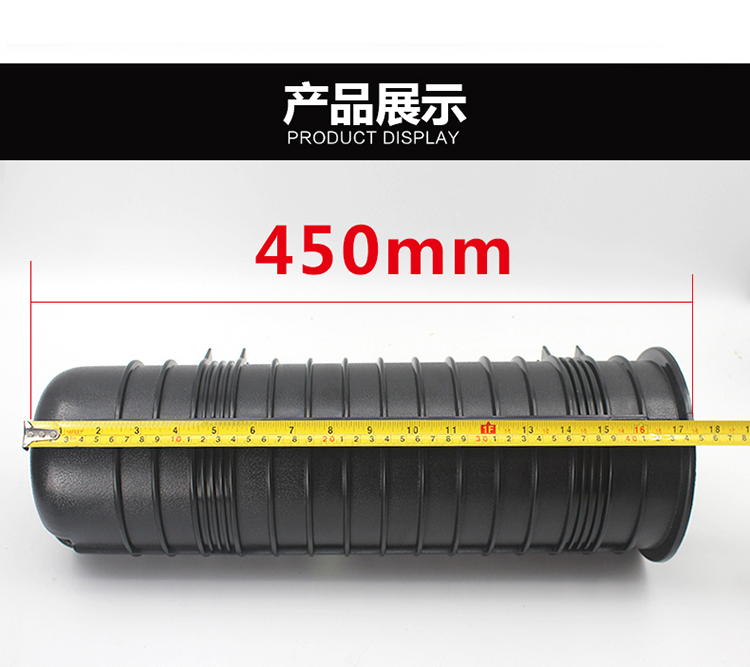

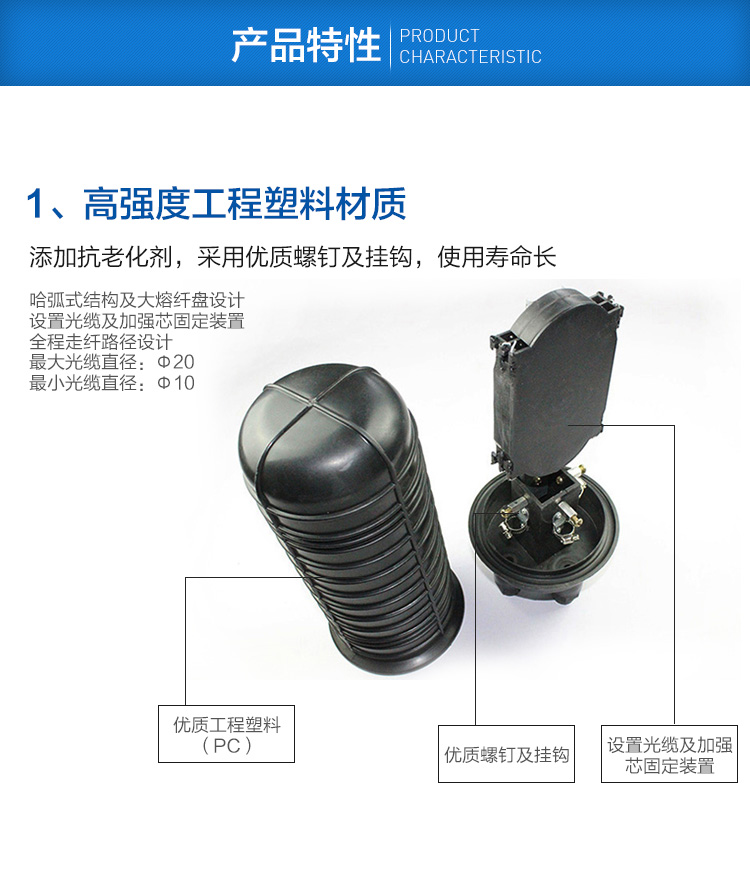

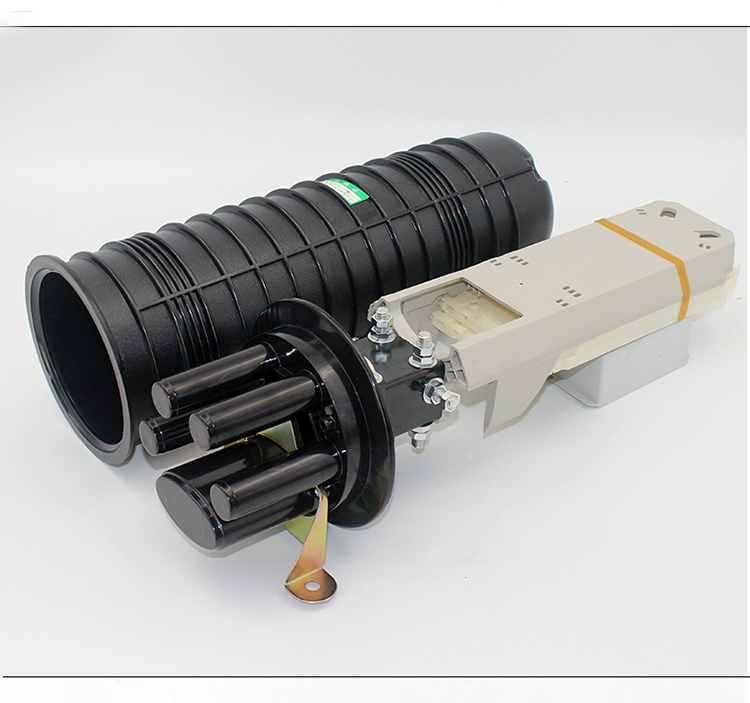

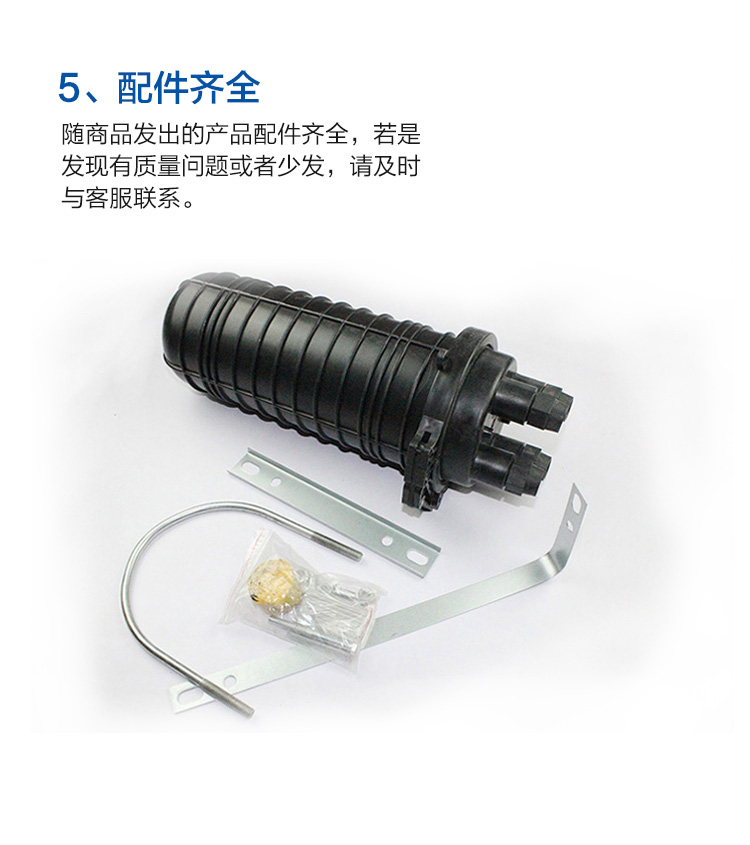

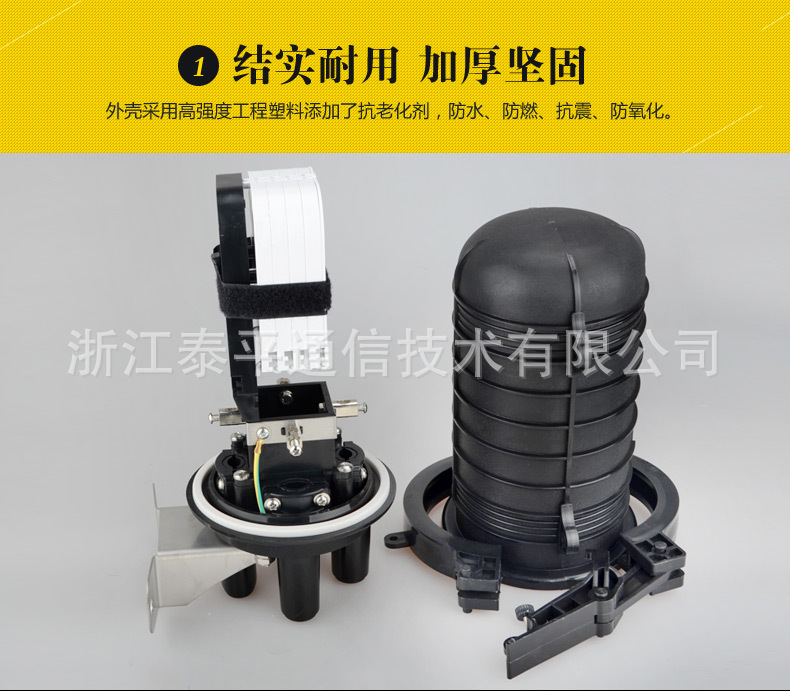

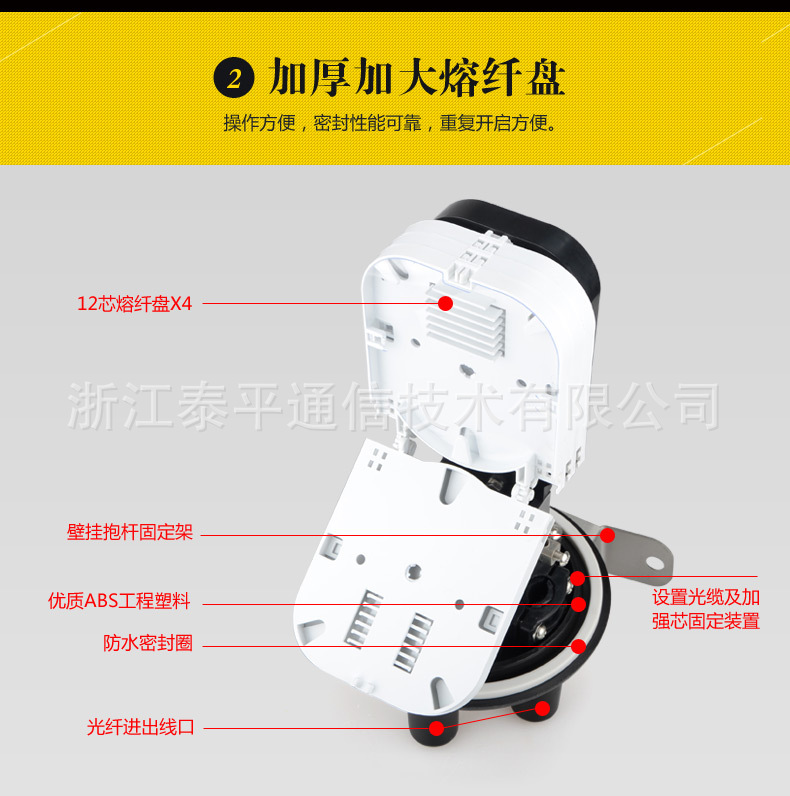

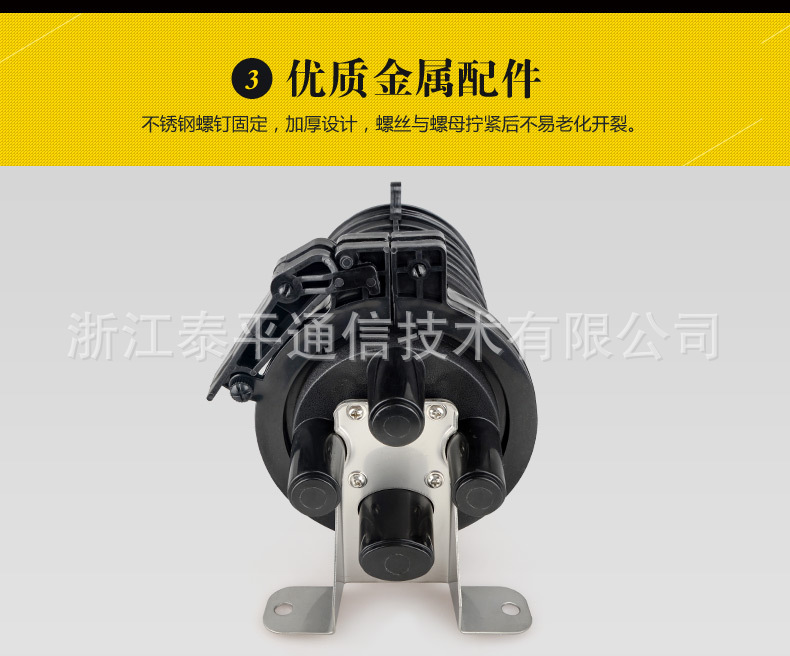

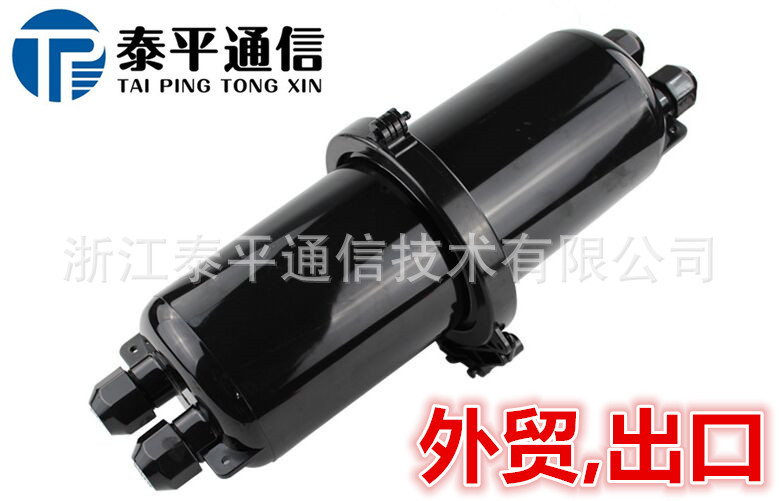

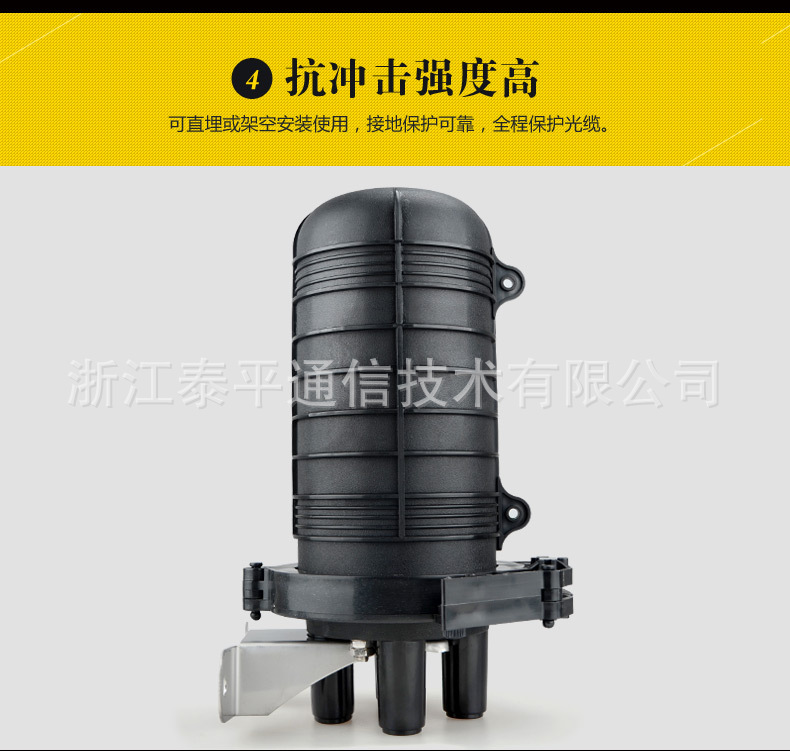

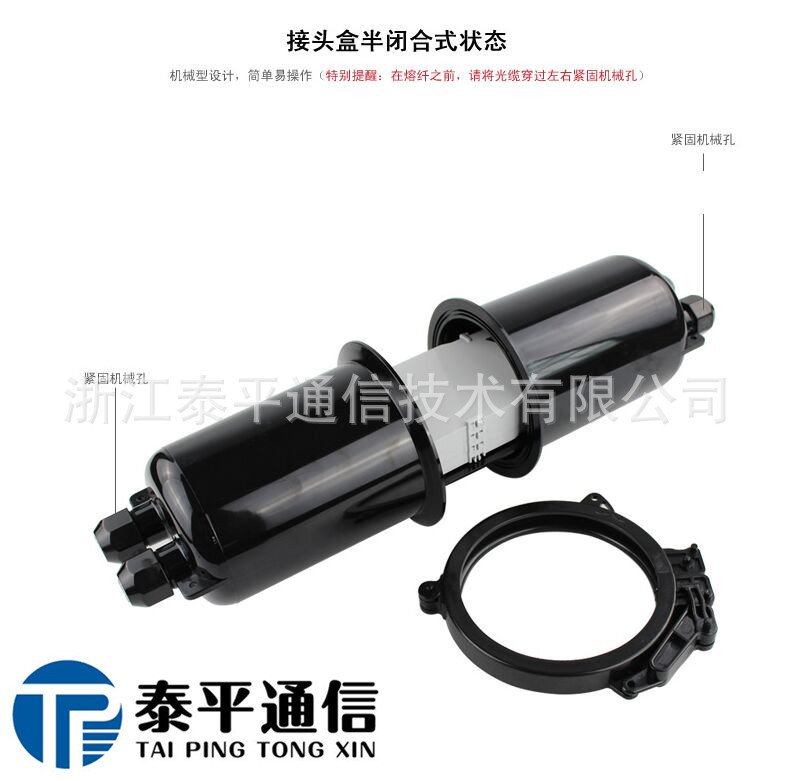

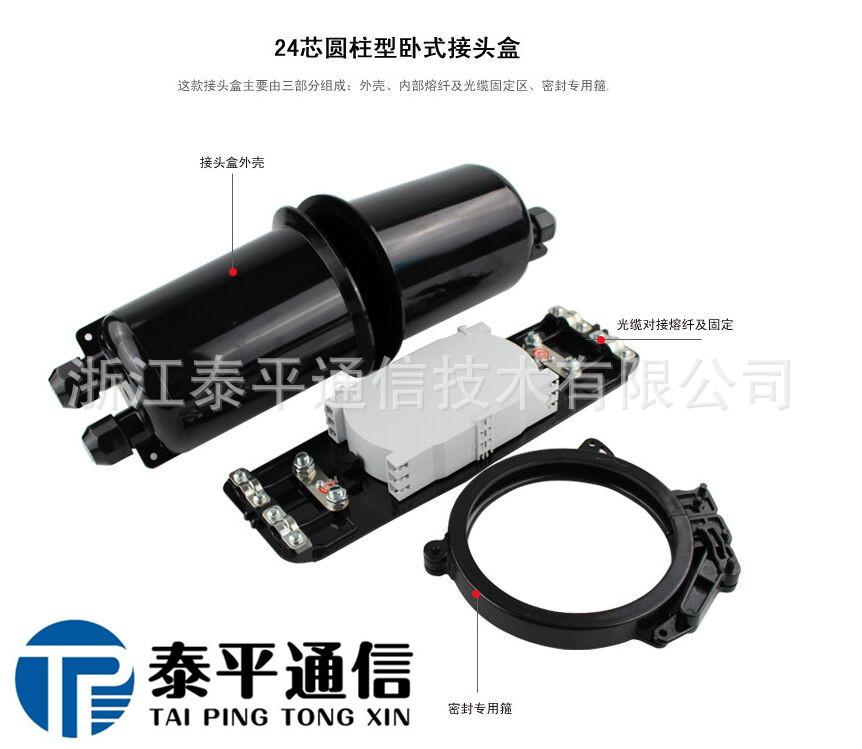

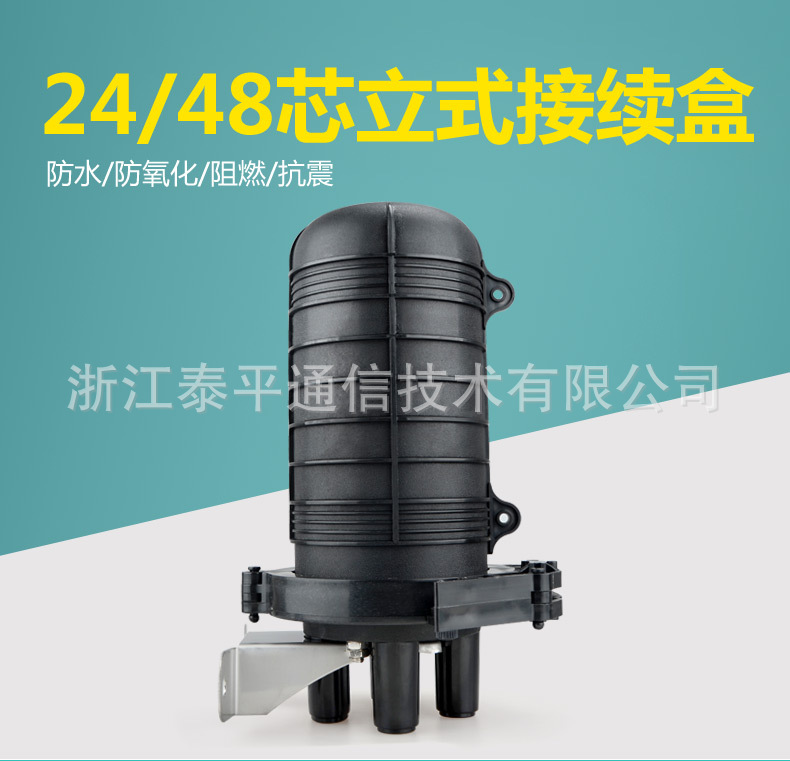

GJS/GPJ系列光缆接头盒（立式/炮筒式）
适用场合：
光纤接入网中主干光缆与配线光缆节点处的接口设备,应用范围为光传输网络,光接入网等需要实现光缆,光纤的连接与调度的场景,可以实现光纤的熔接,终端,存储以及调度功能。
产品特点：
●光纤的分配和调度均在正面进行；

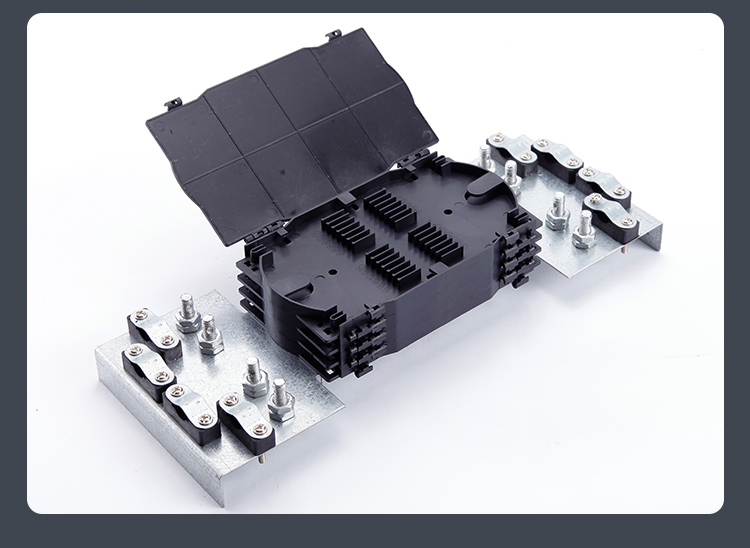

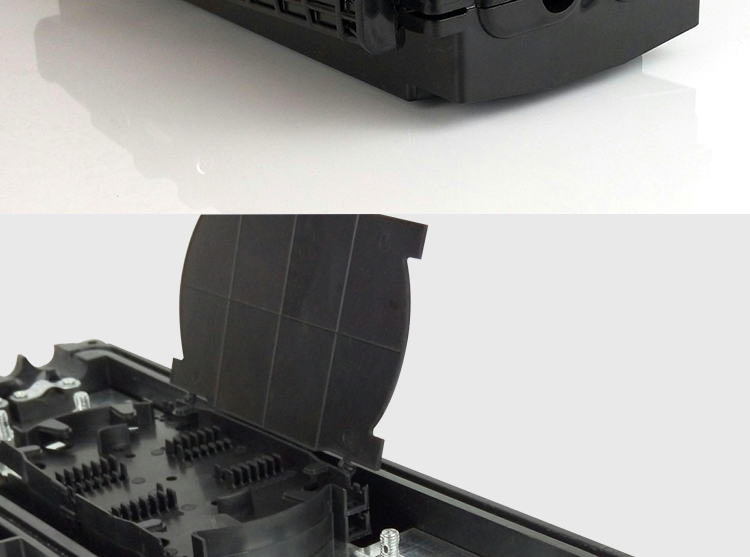

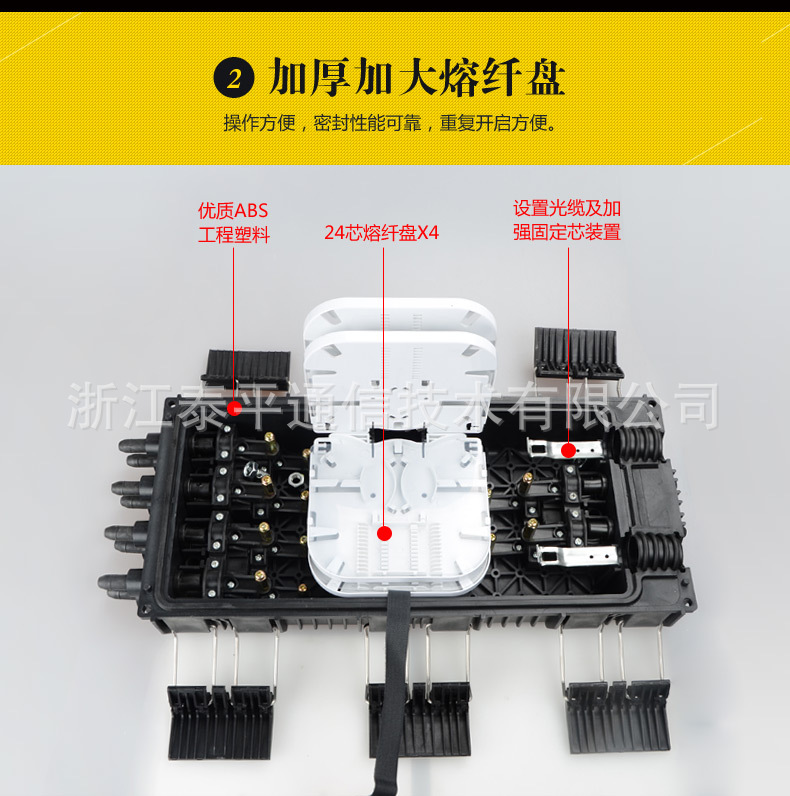

●采用抽屉式托盘结构熔接与成端在同一层面操作,施工方便；
●支持过路直熔功能。

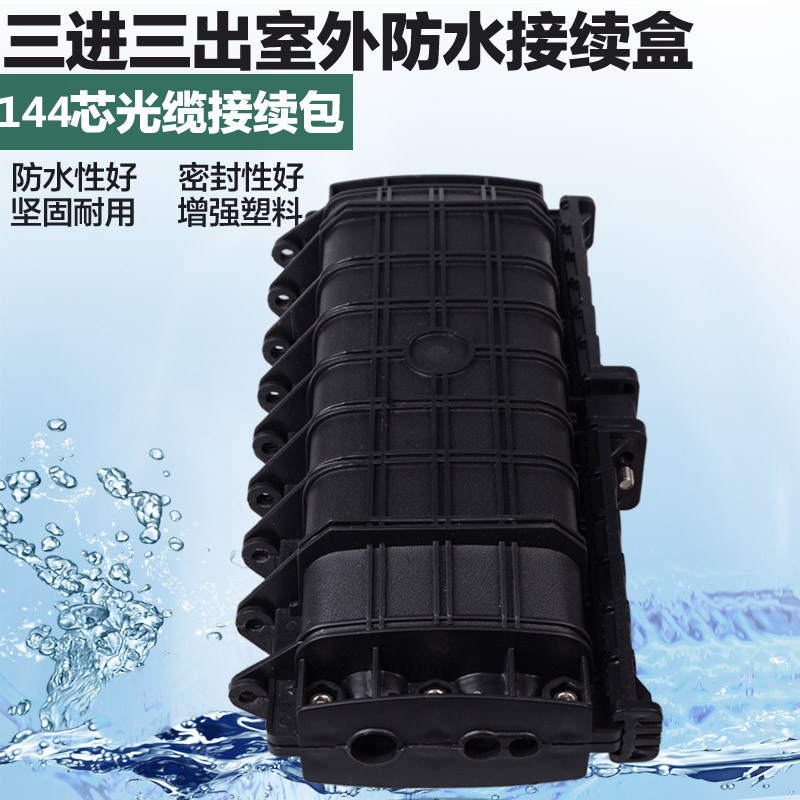

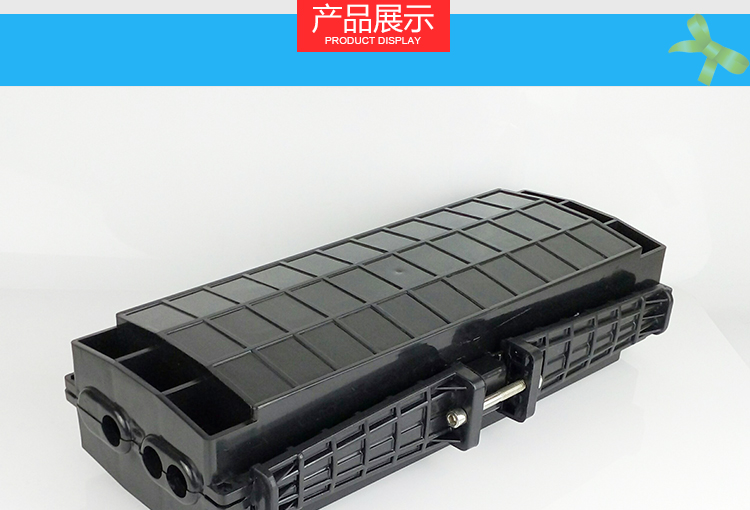

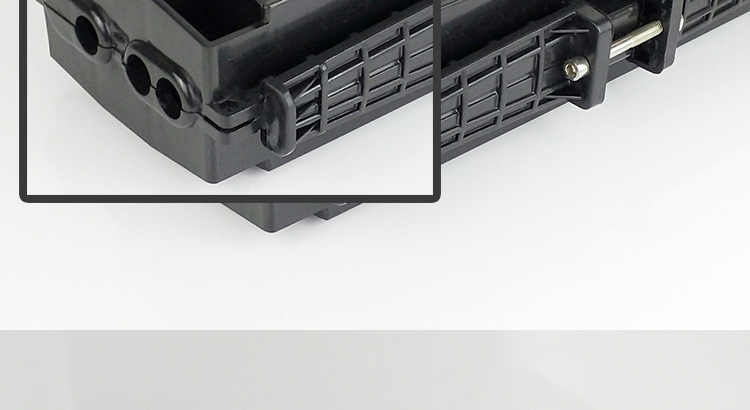

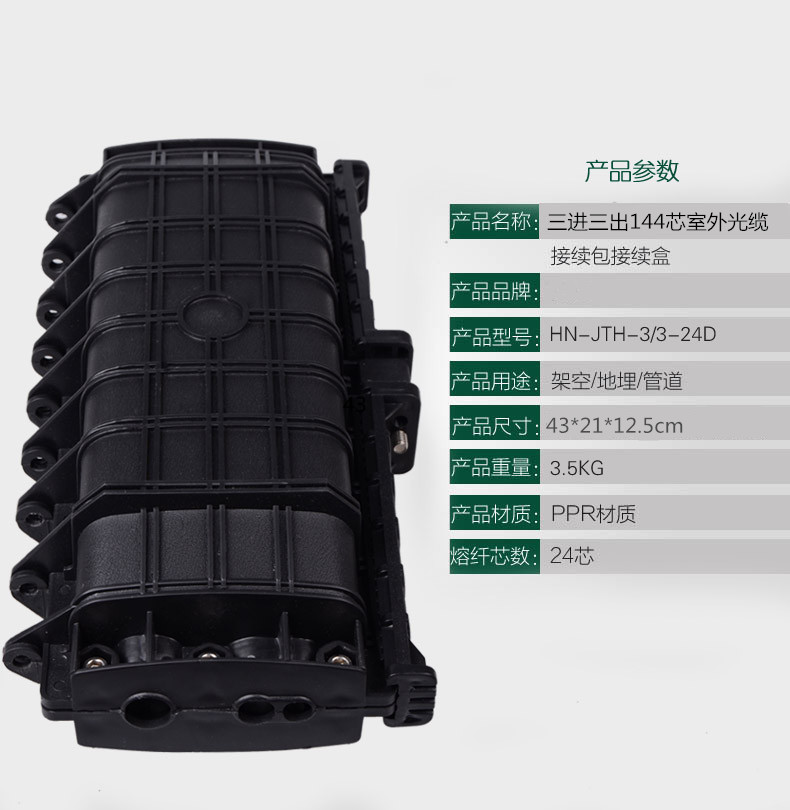

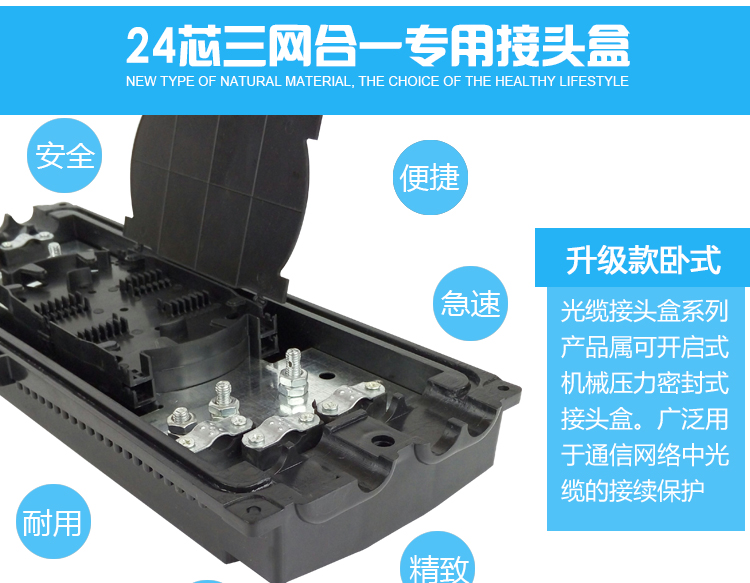

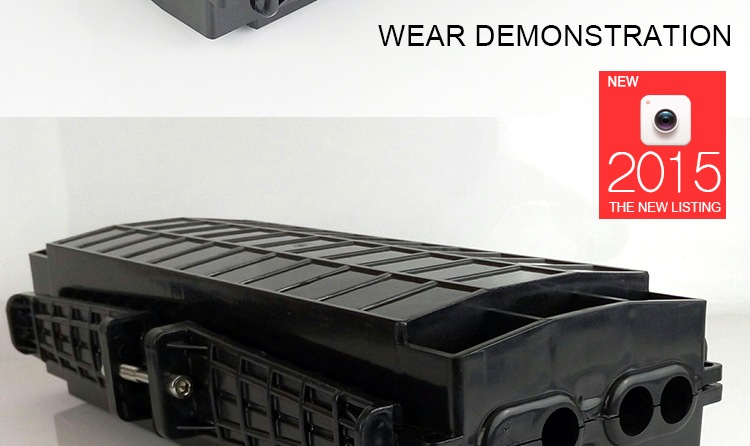

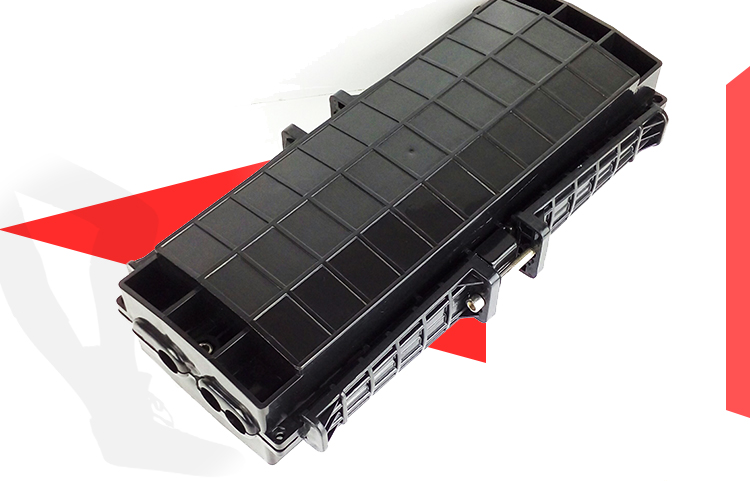

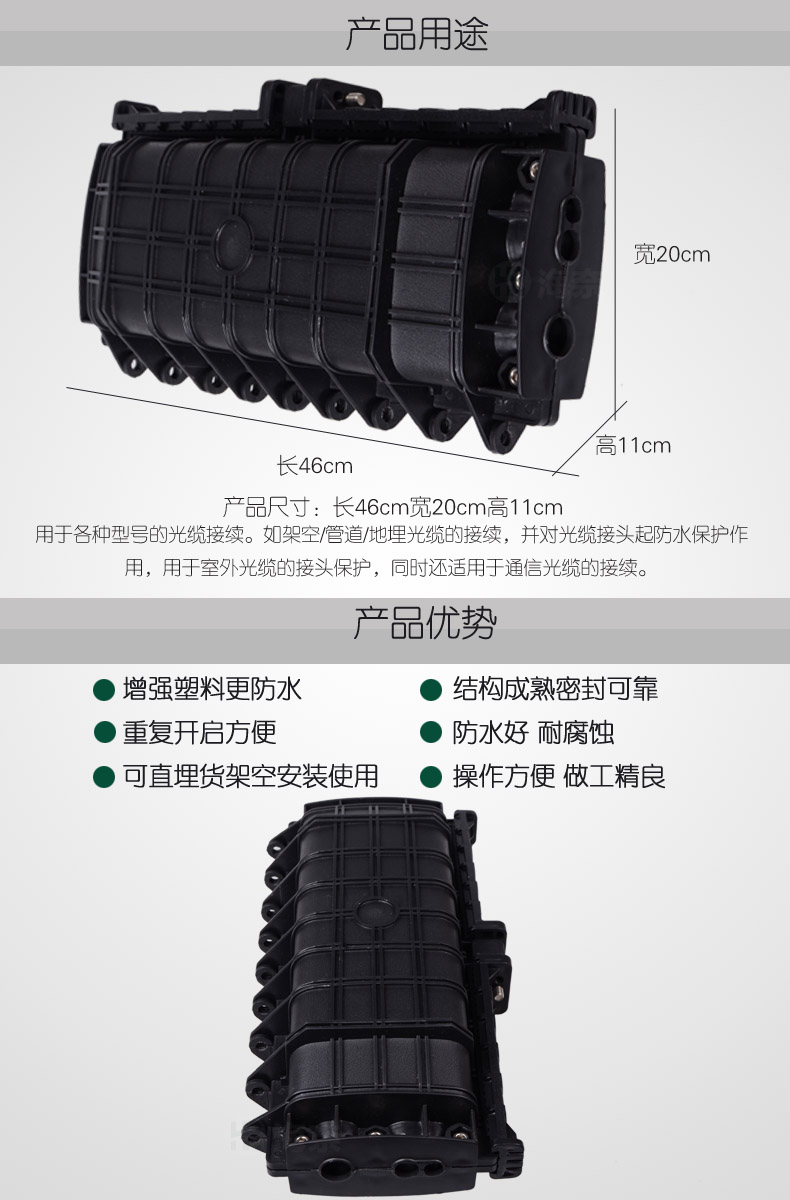

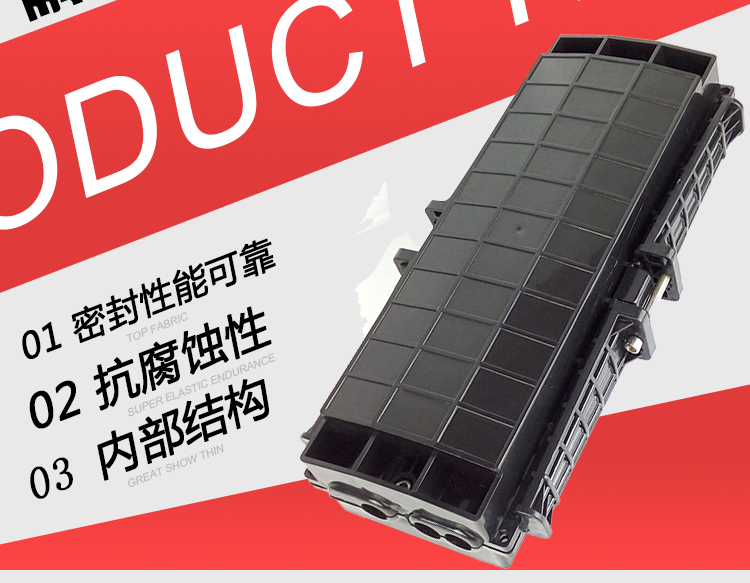

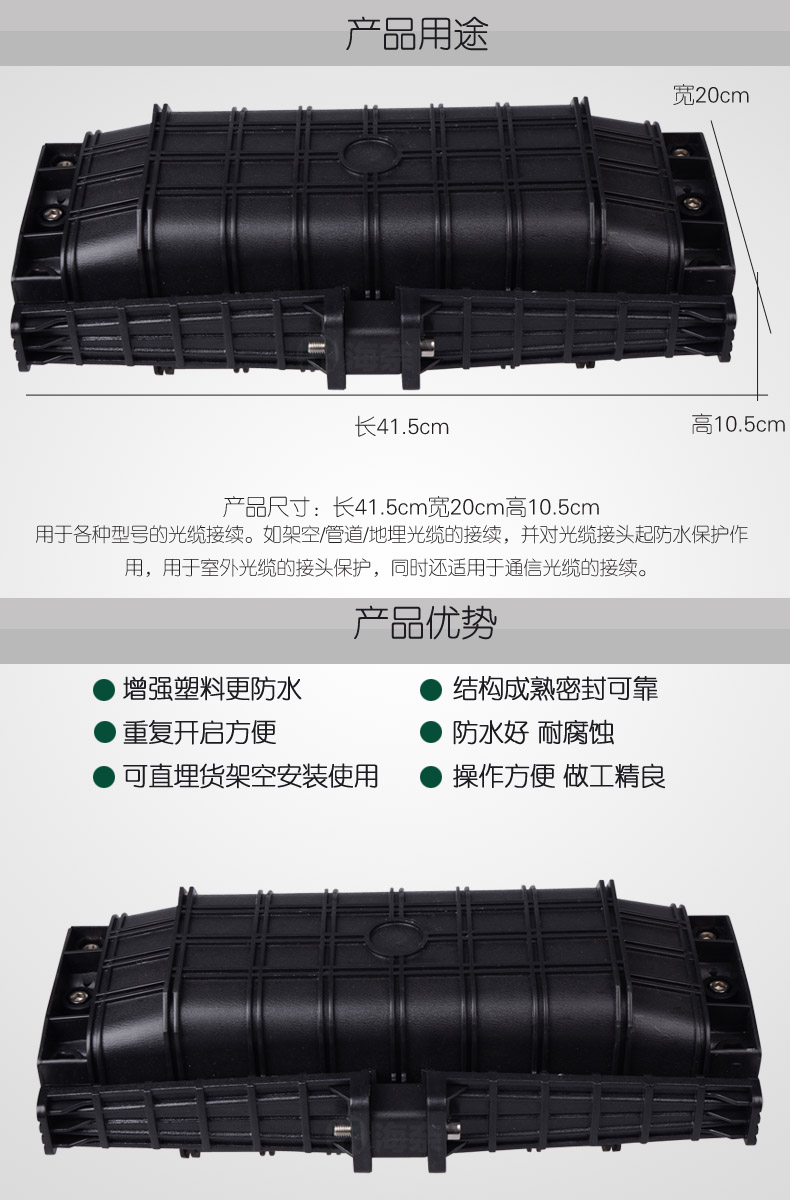

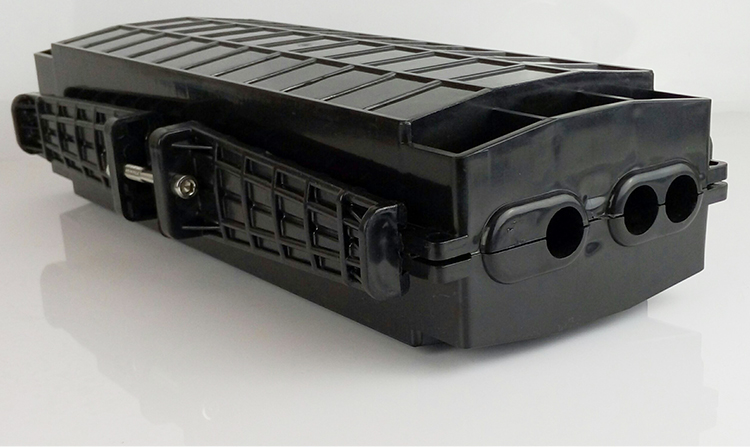

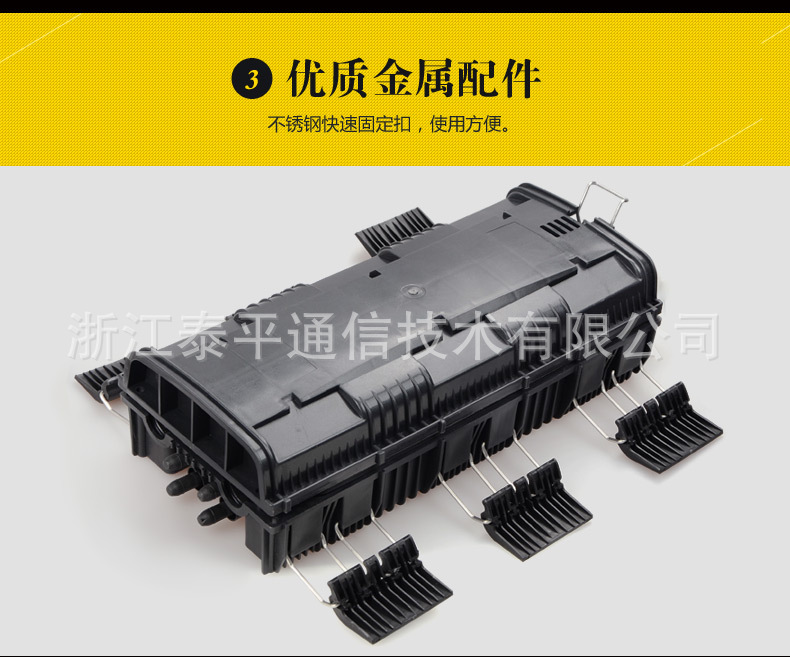

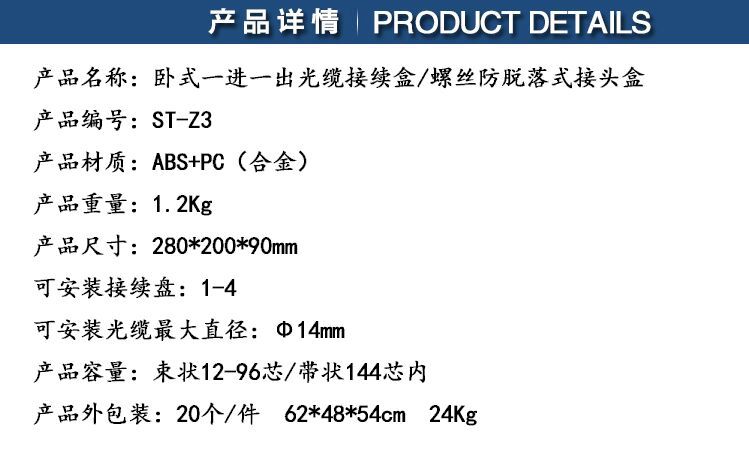

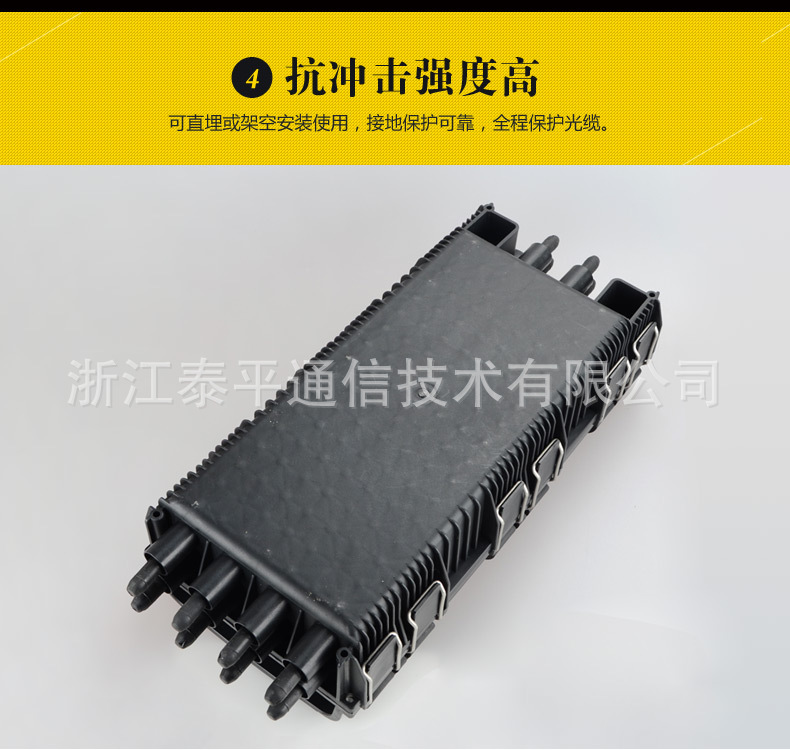

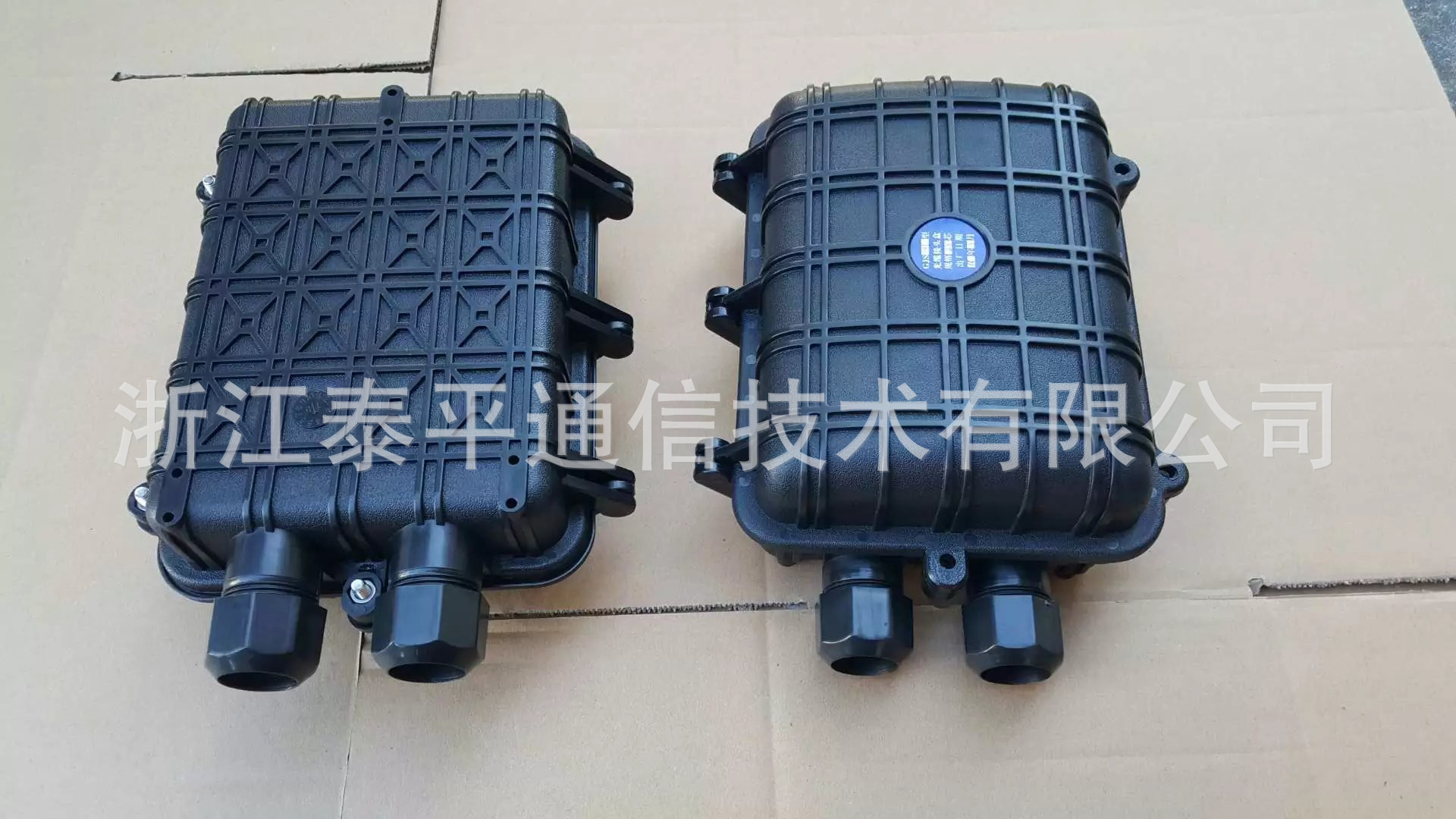

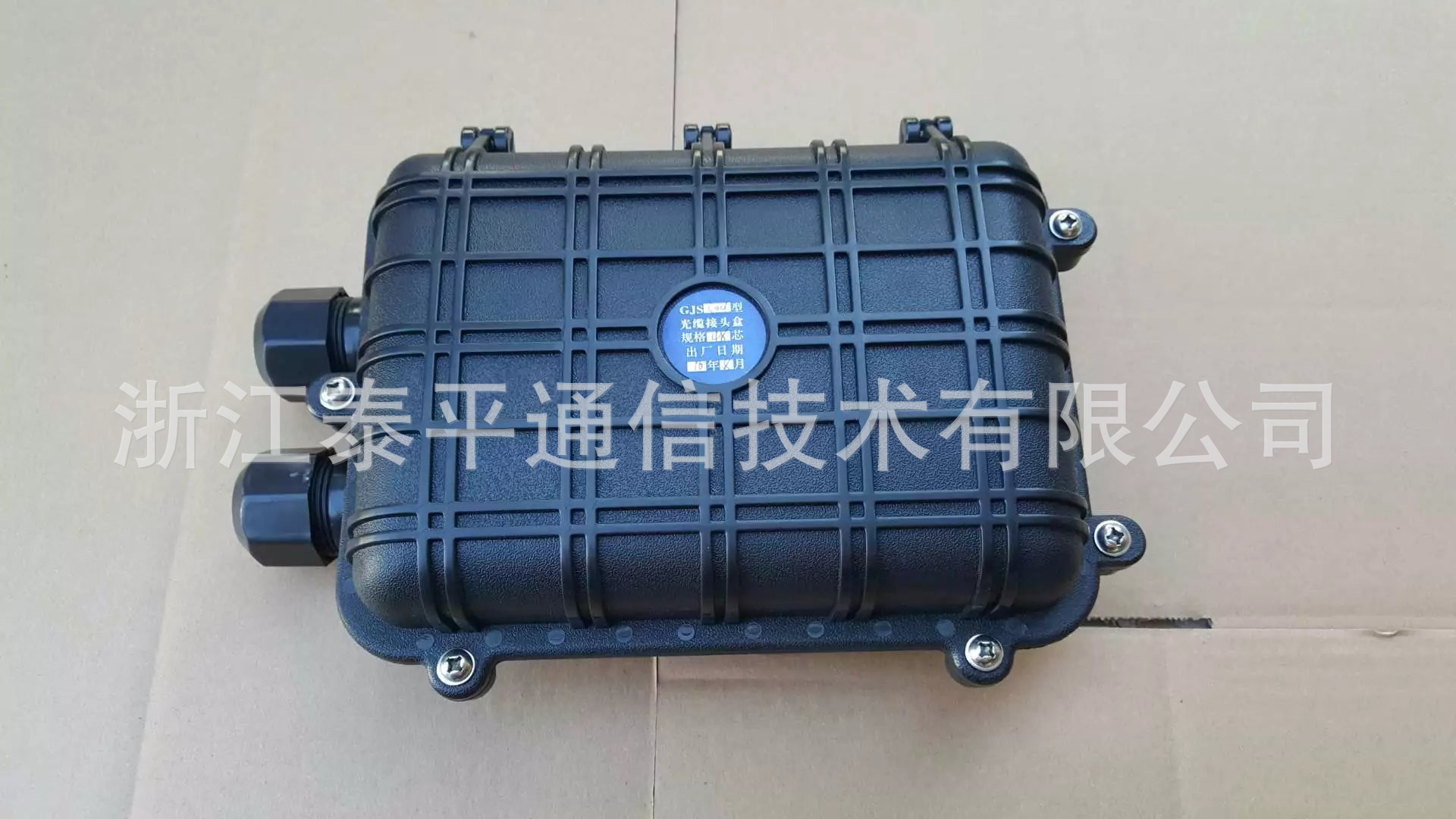

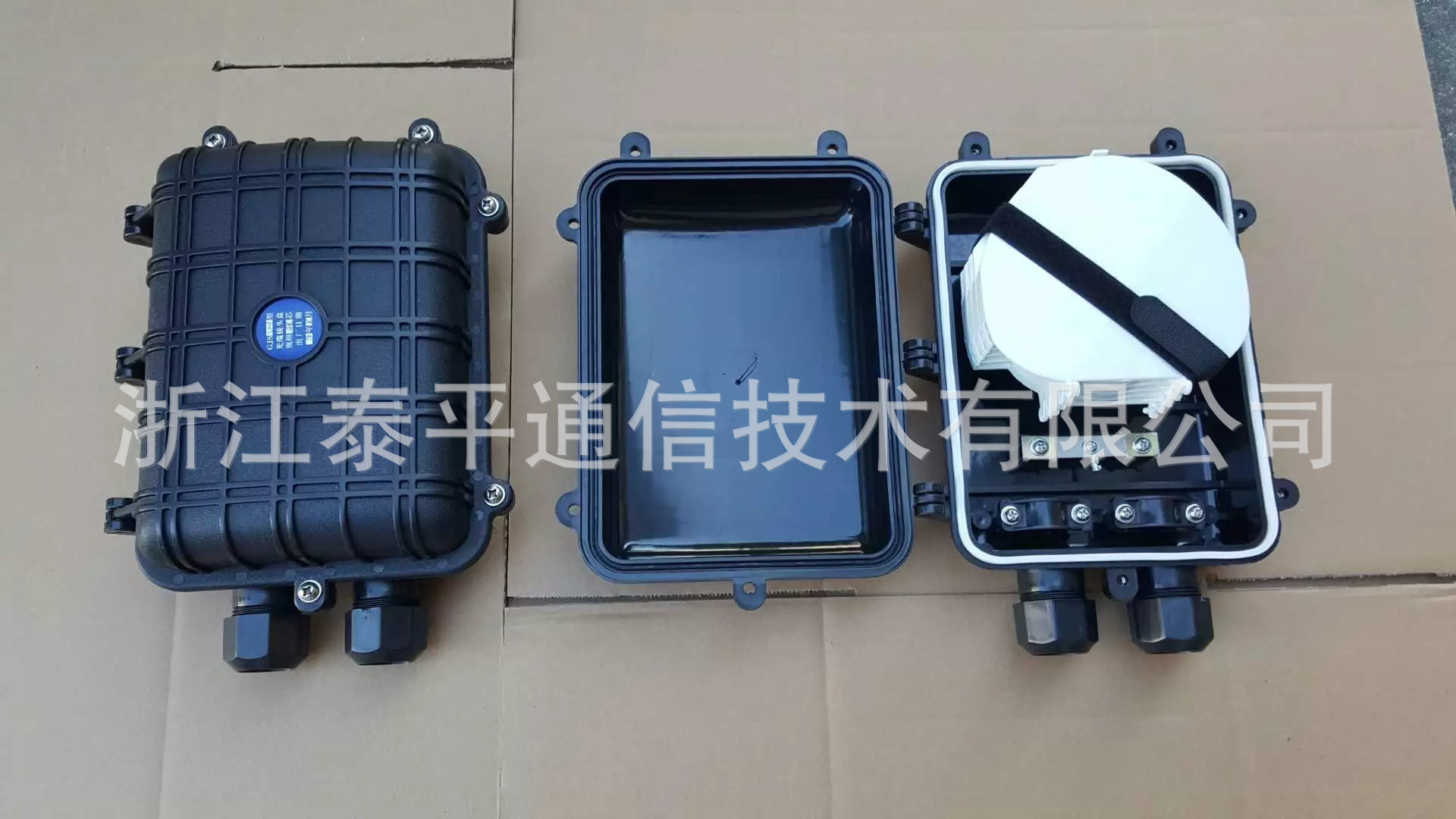

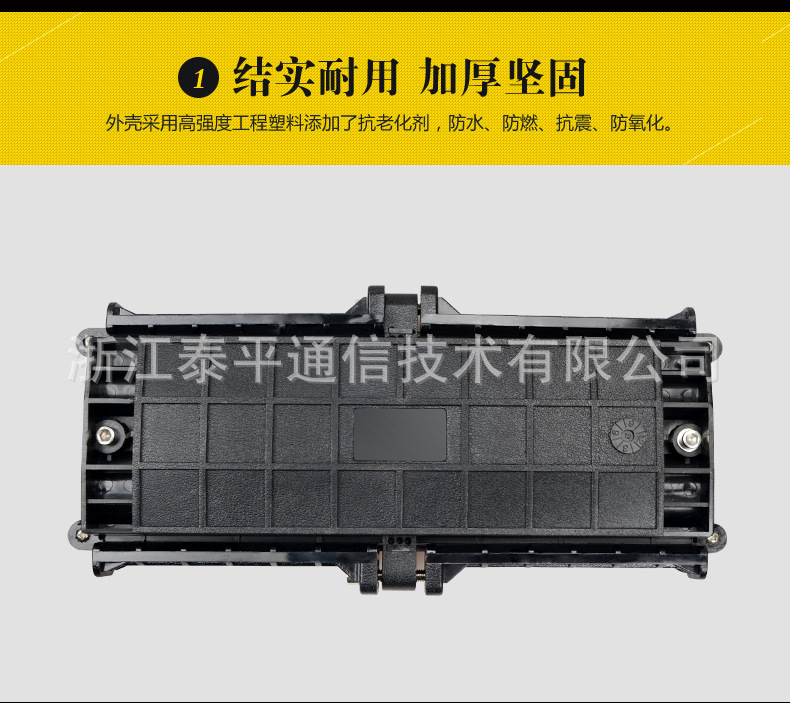

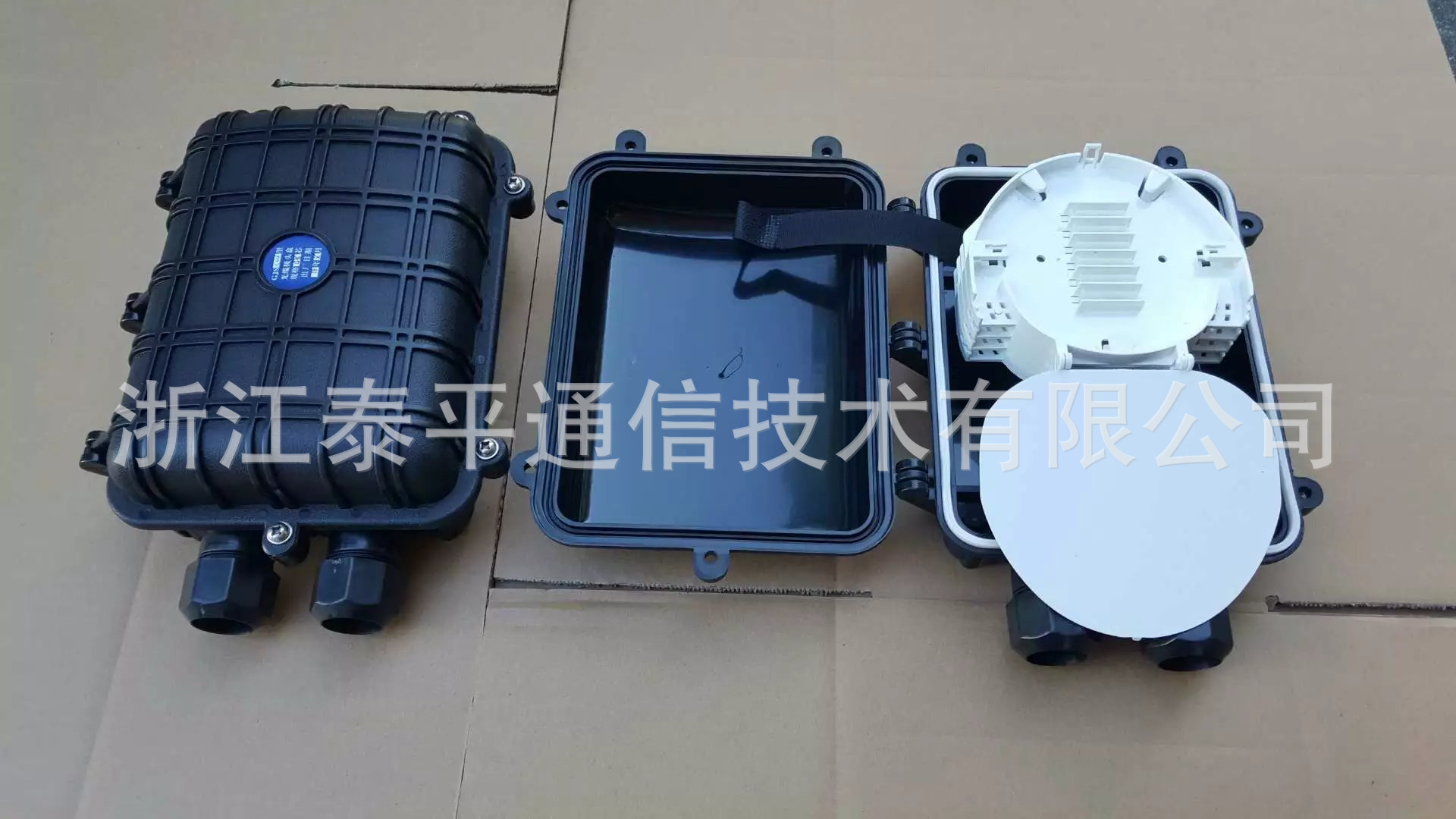

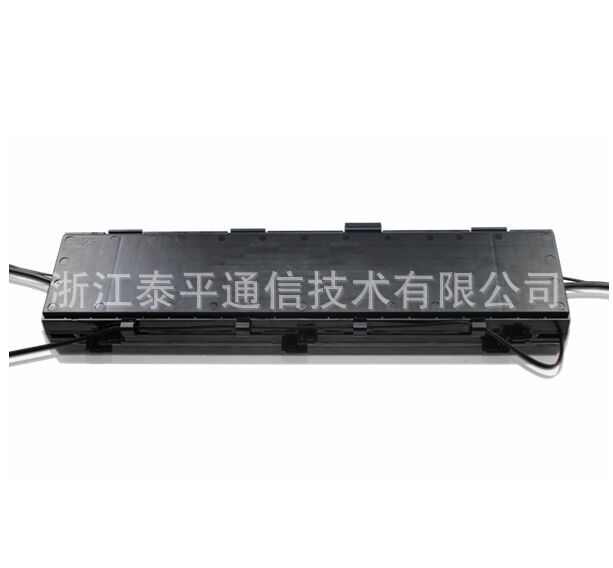

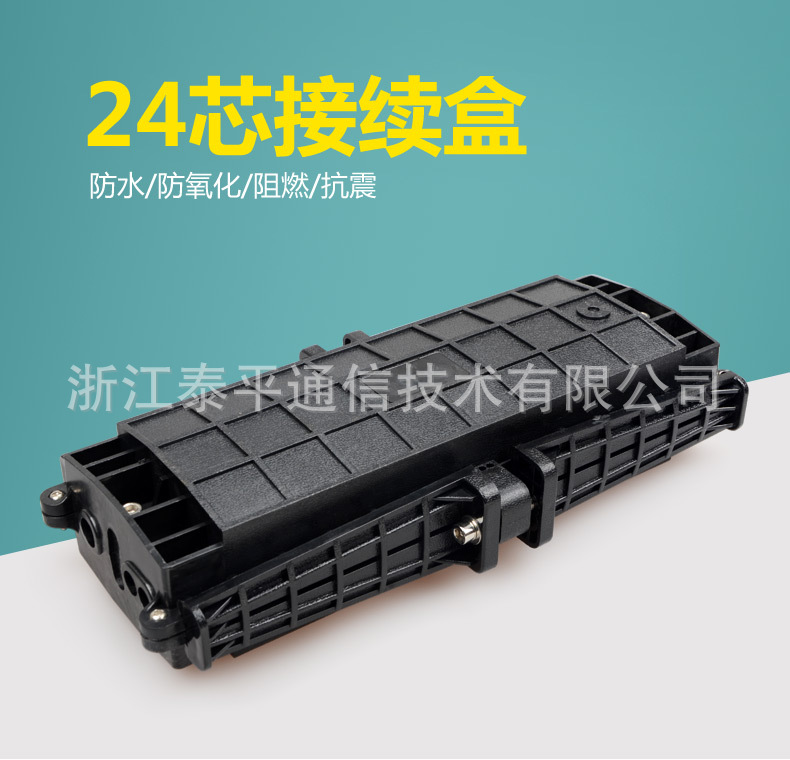

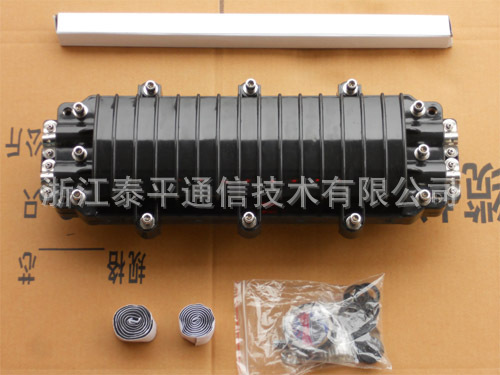

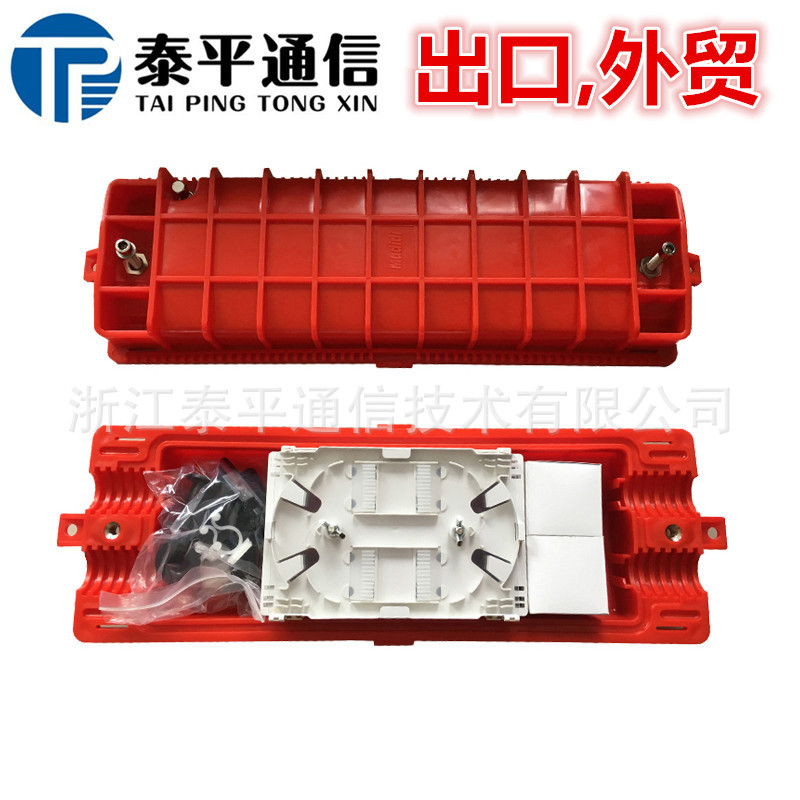

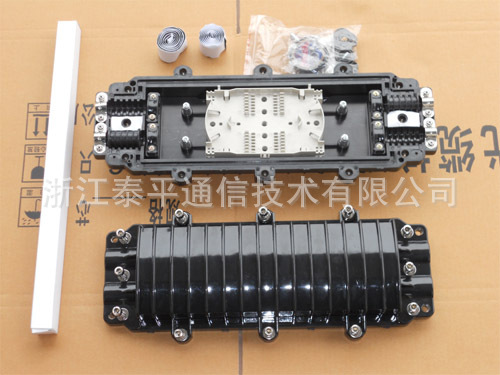

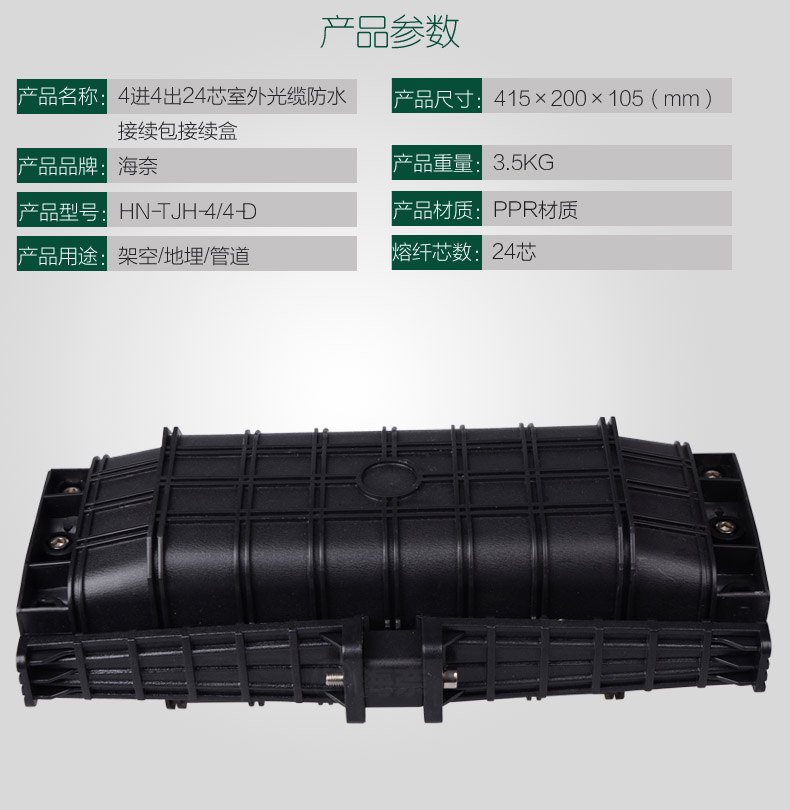

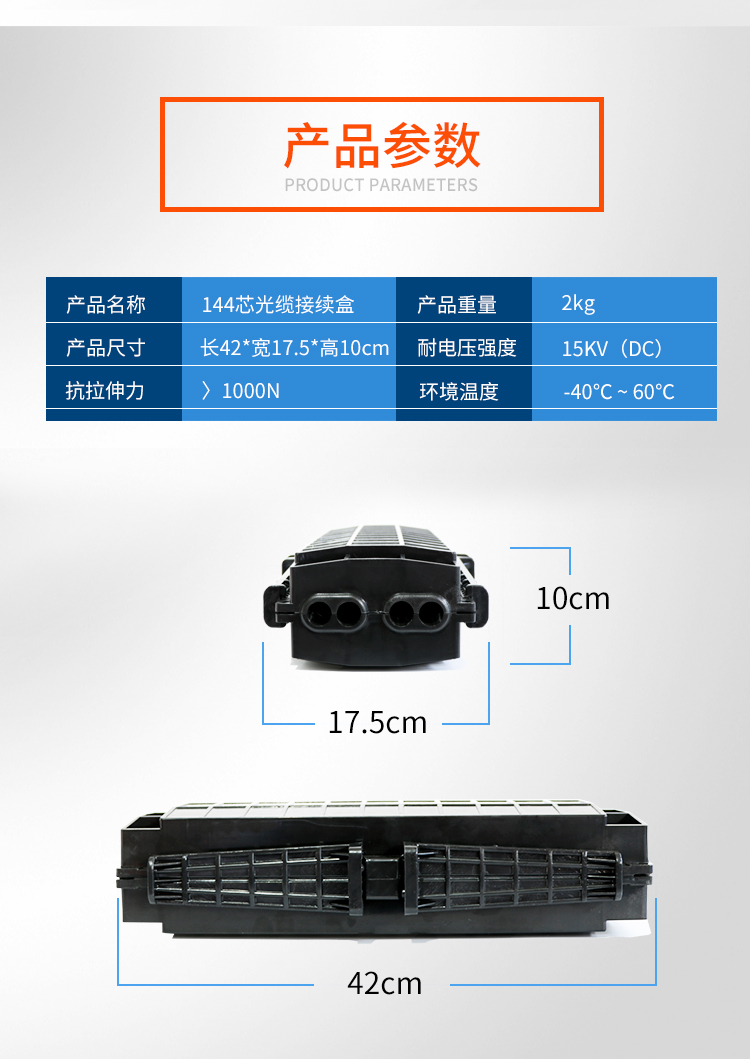

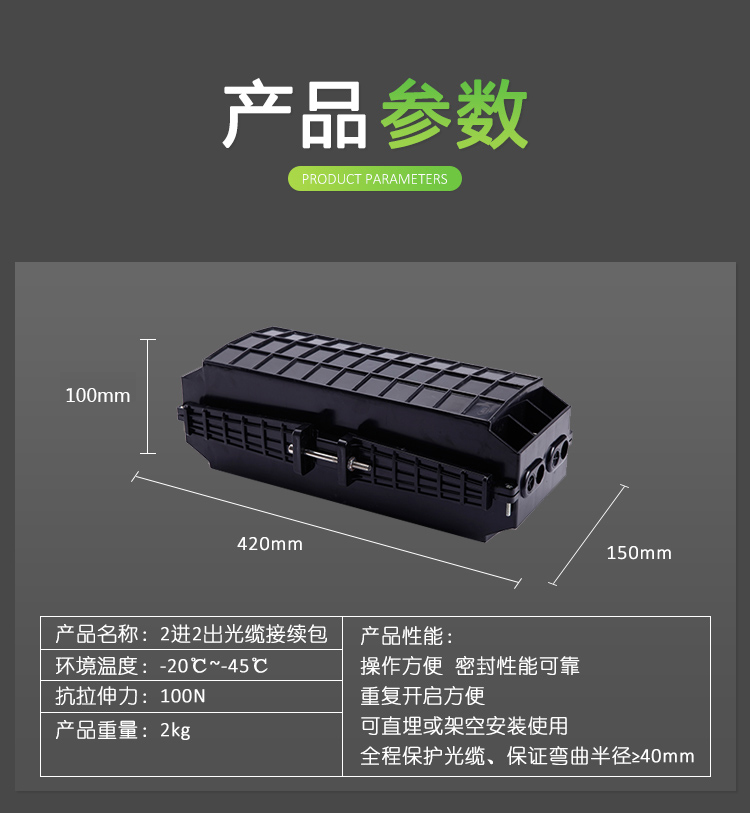

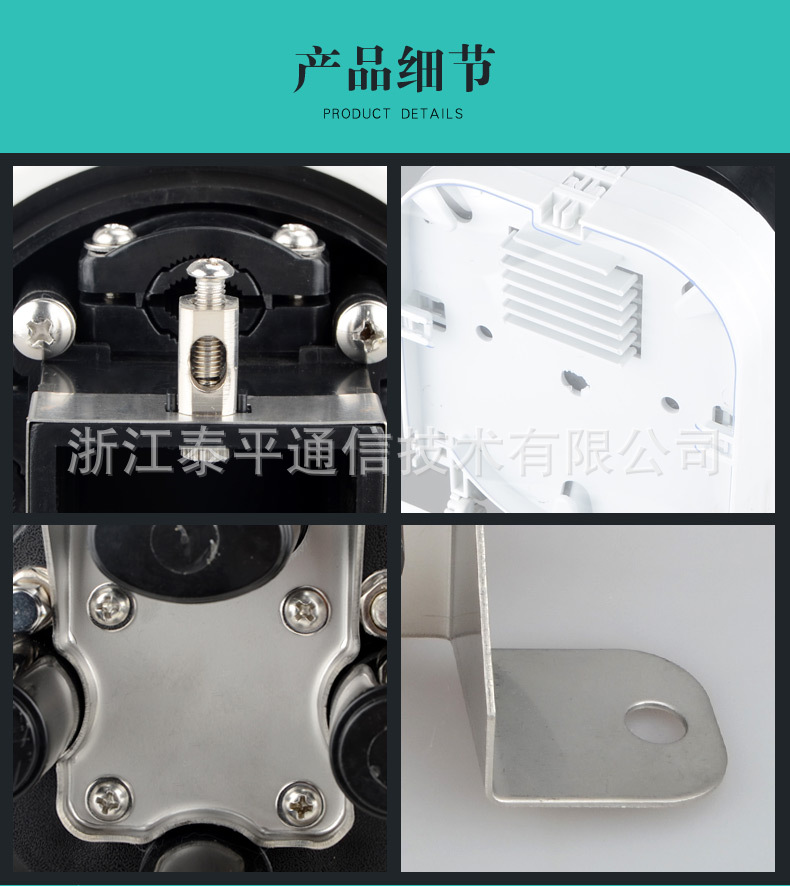

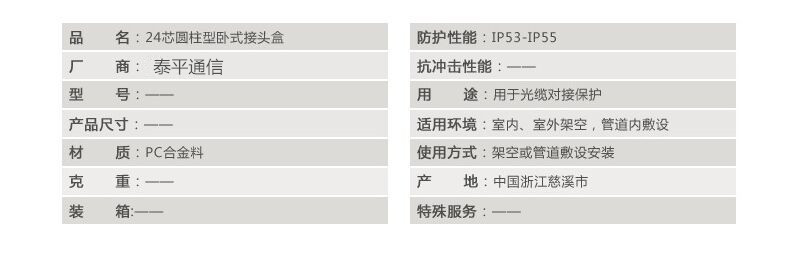

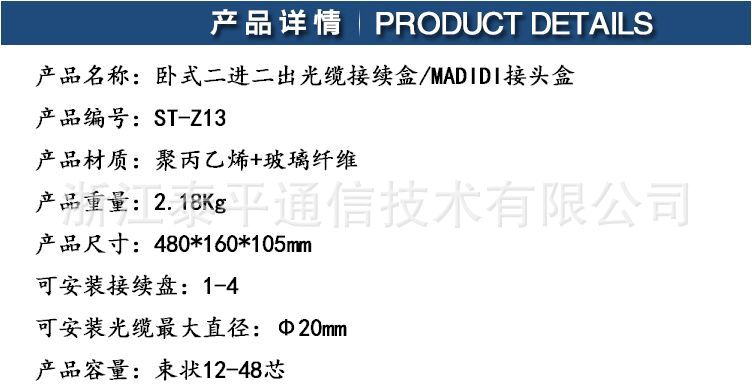

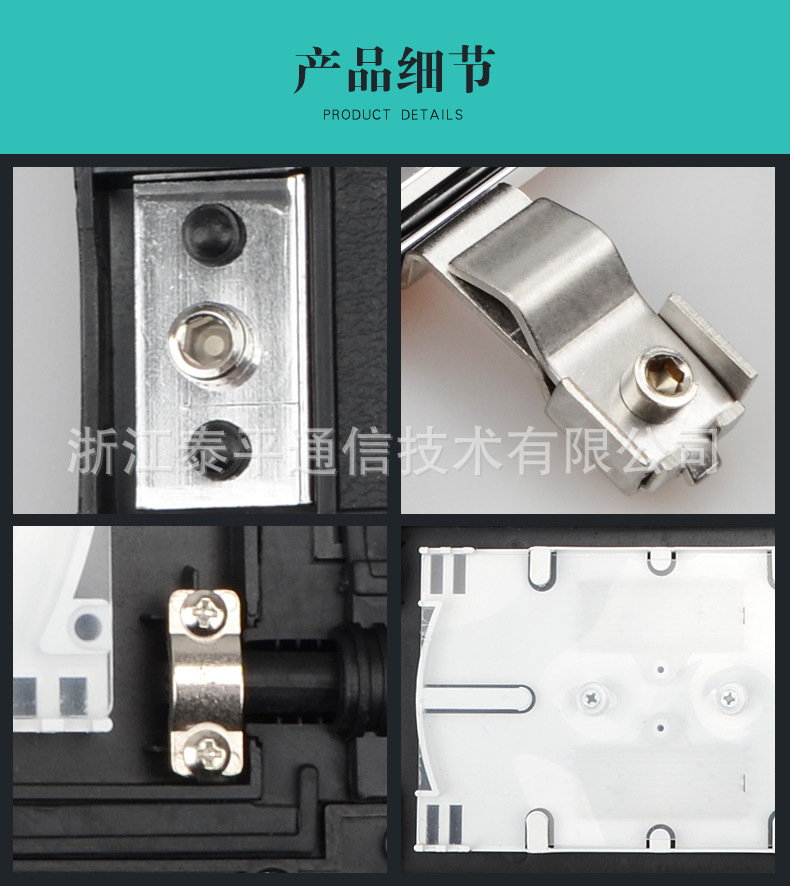

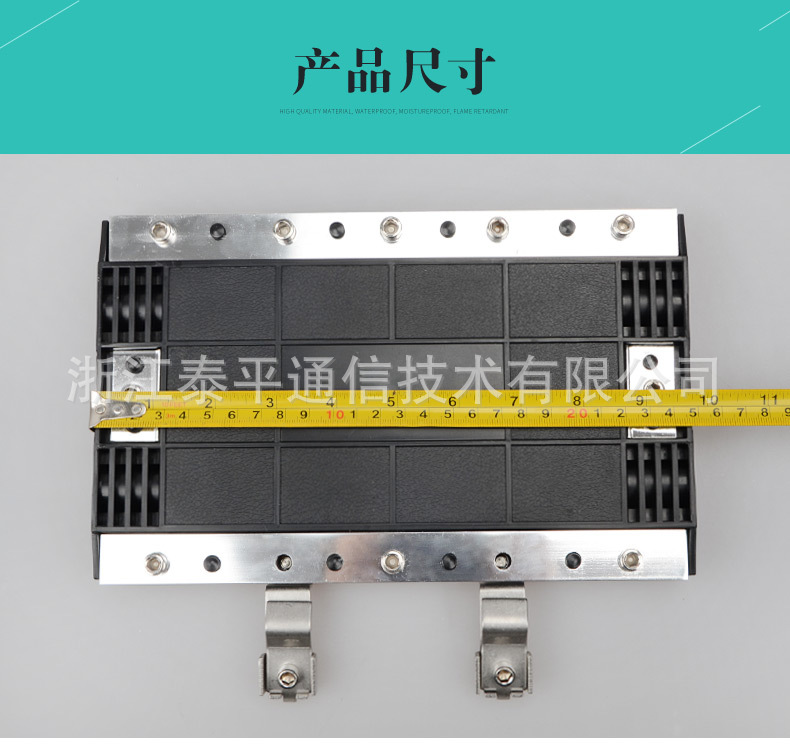

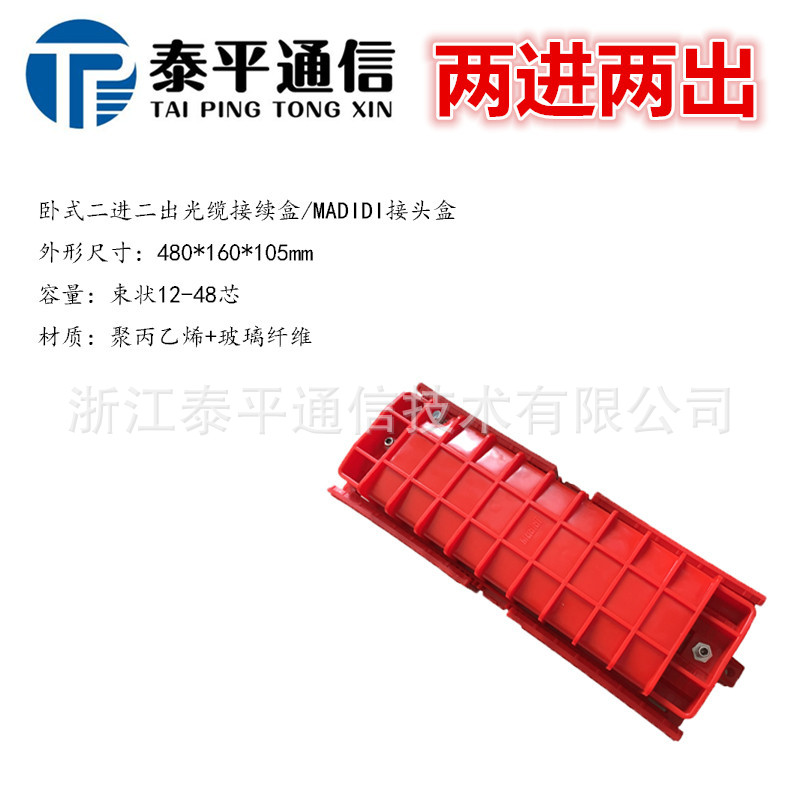

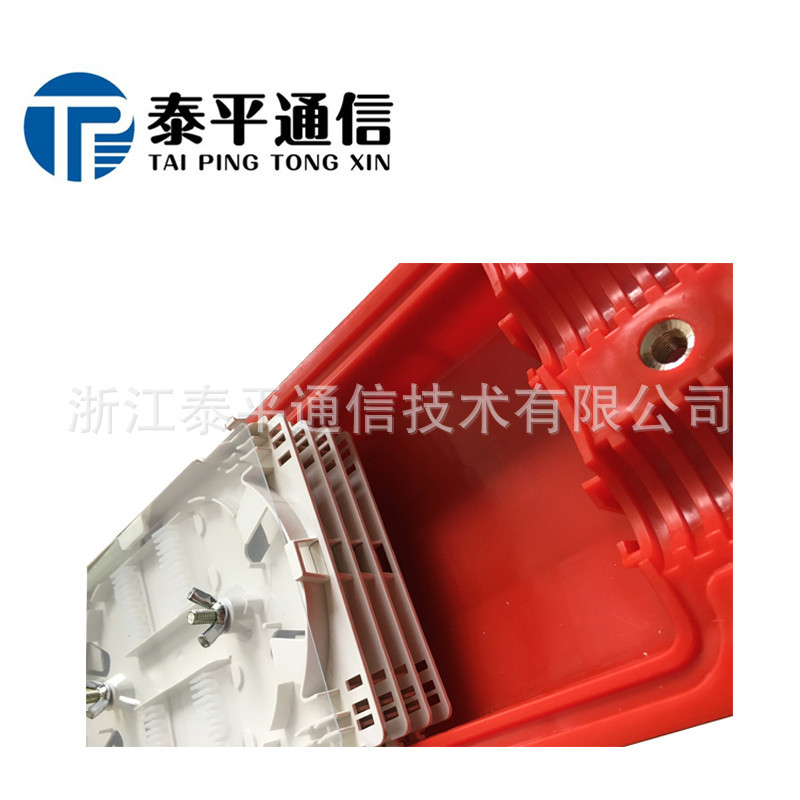

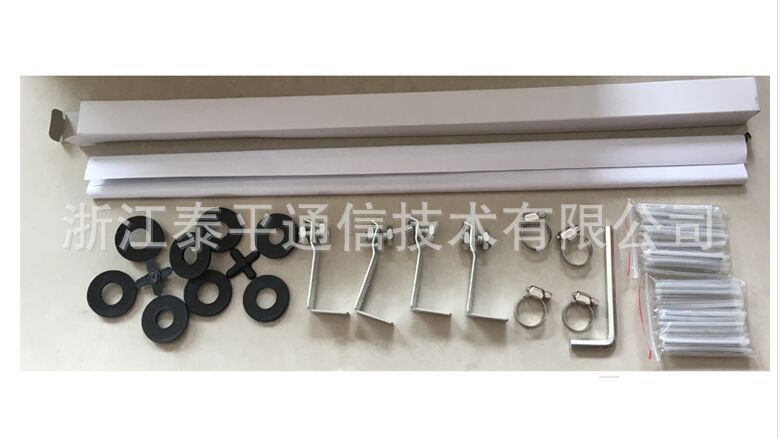

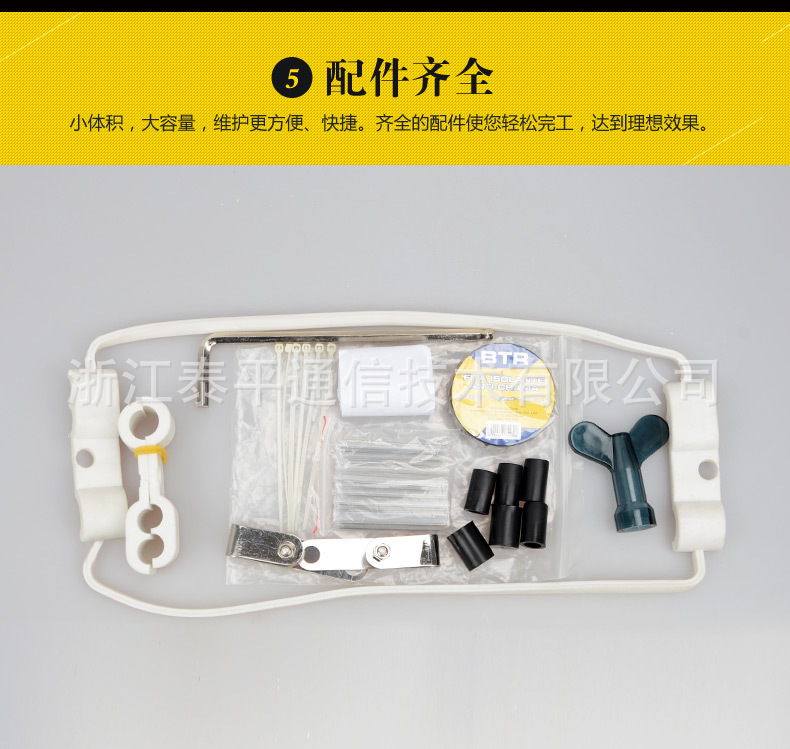

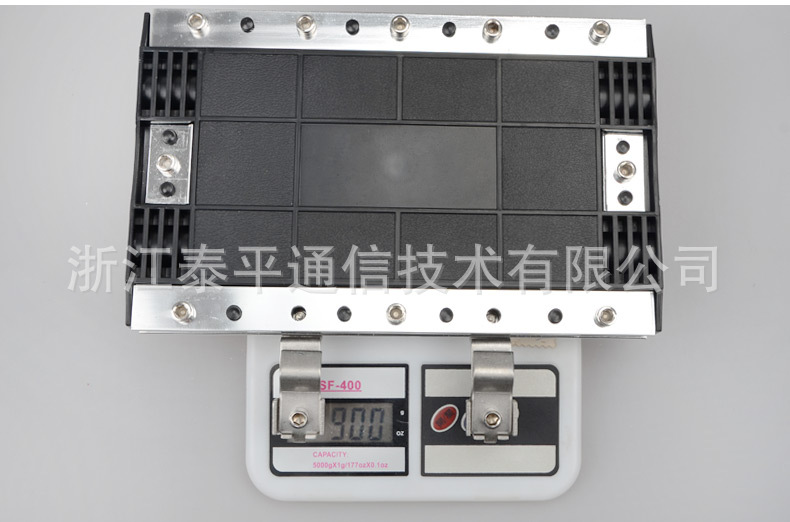

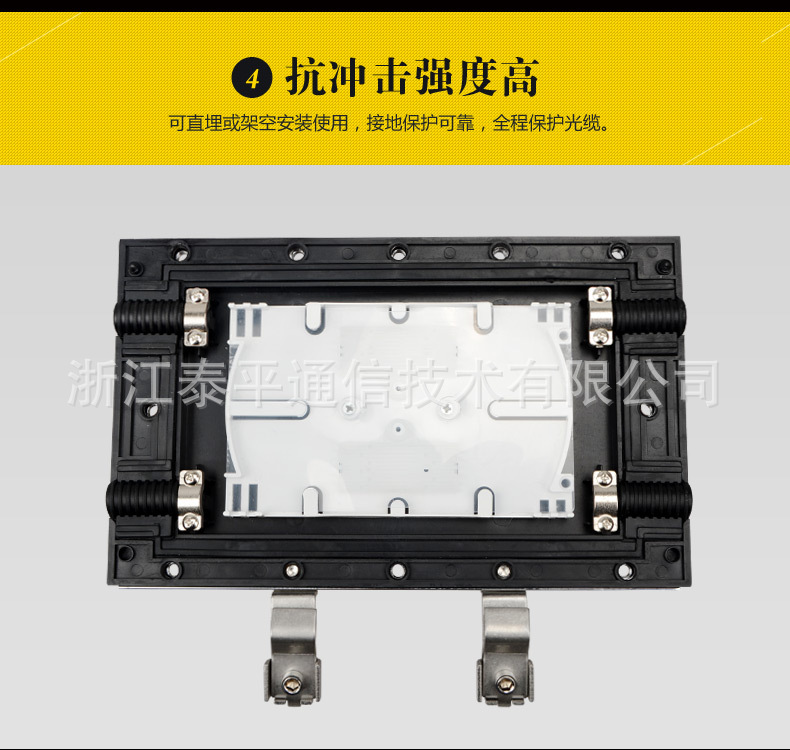

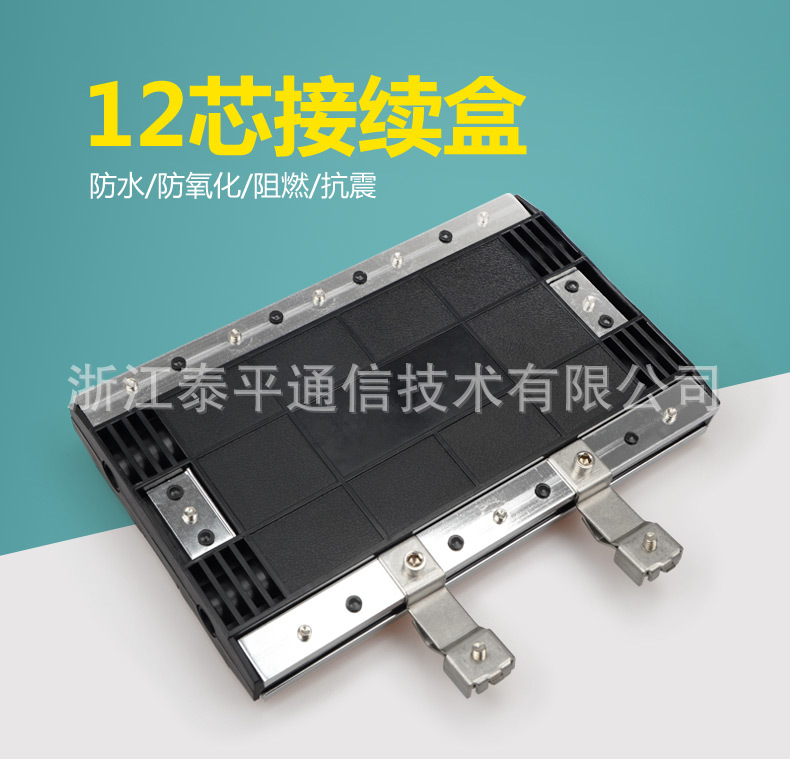

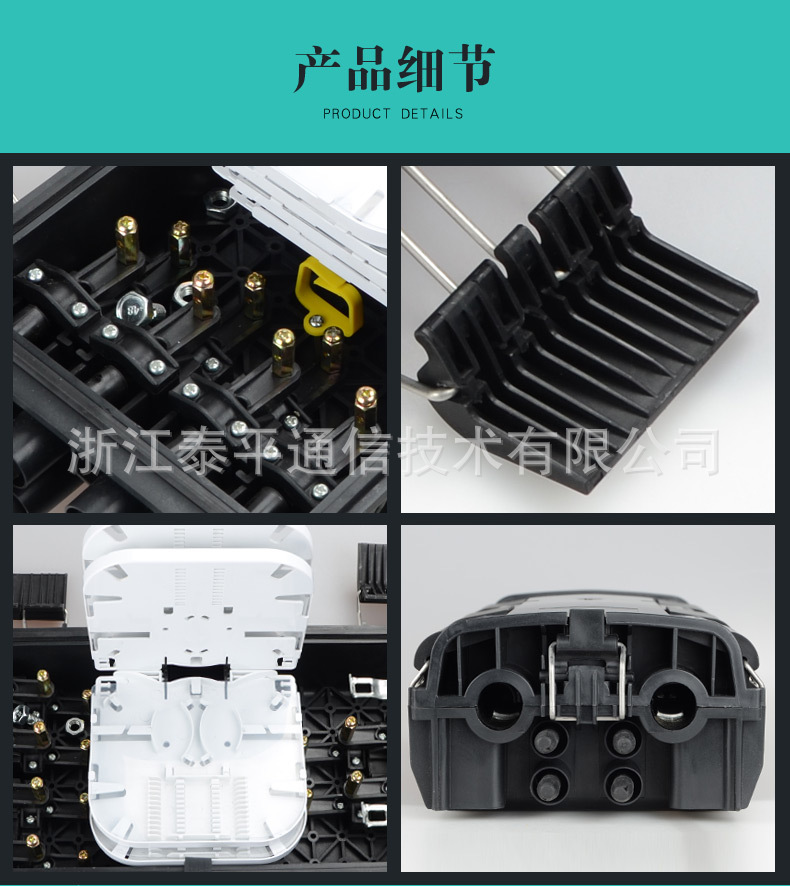

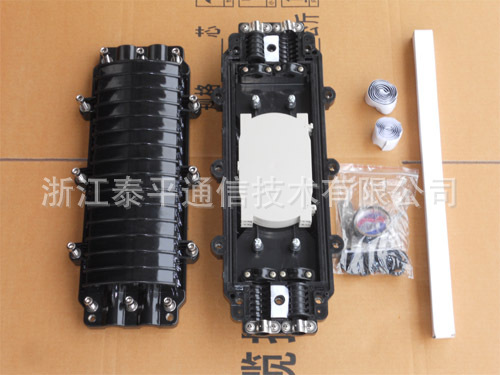

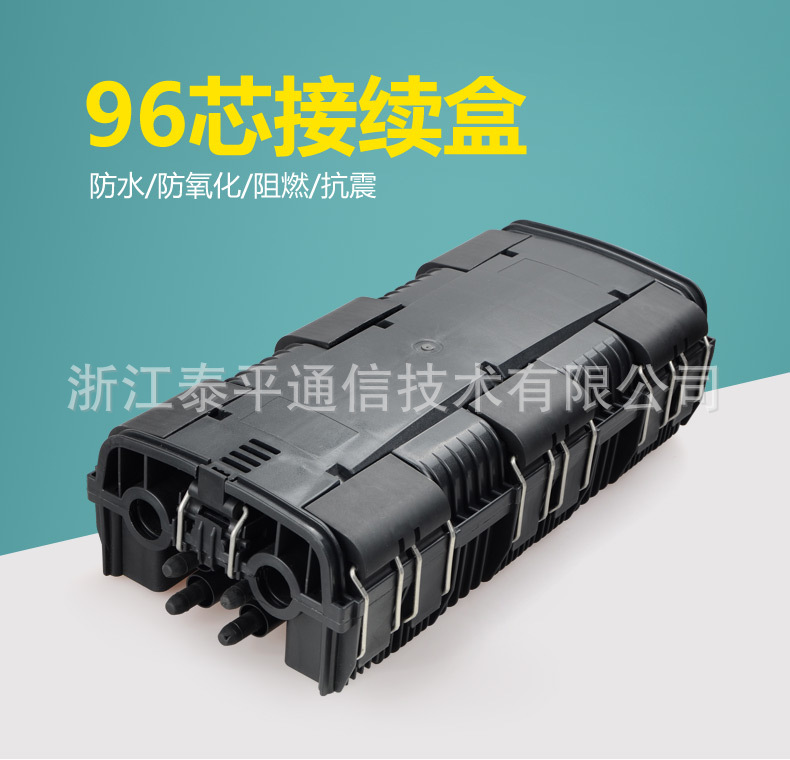

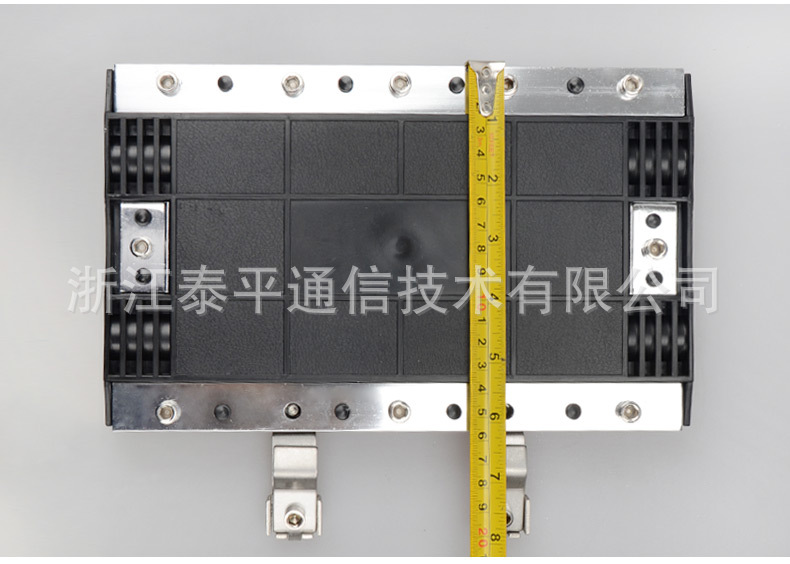

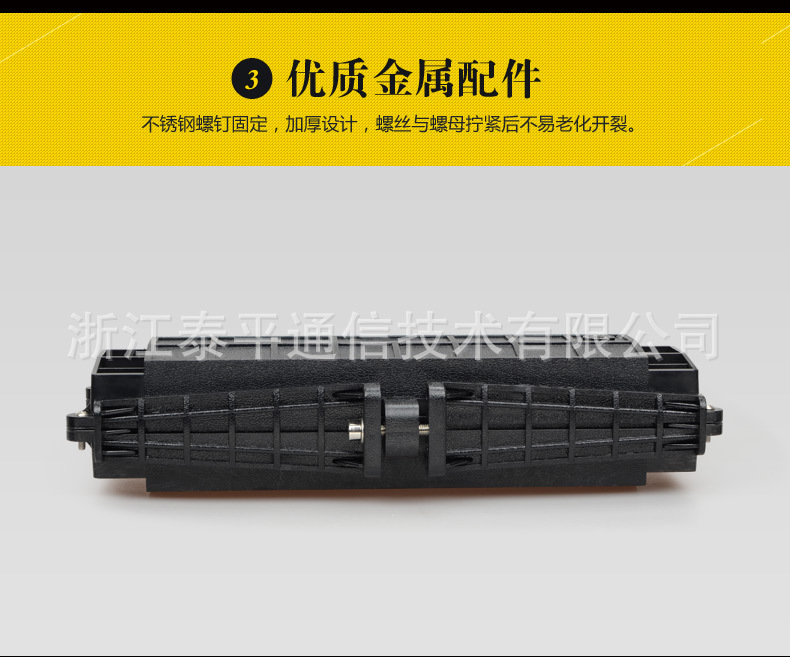

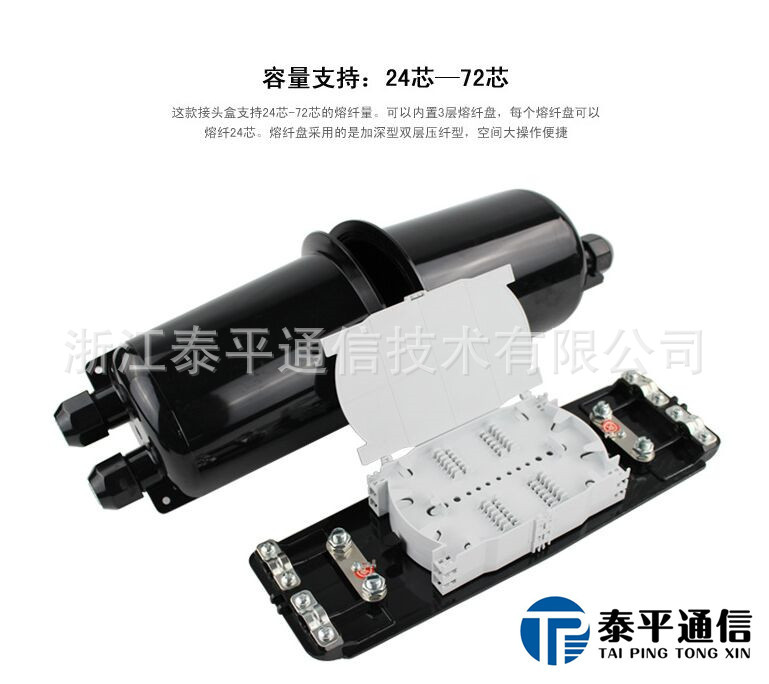

GJS/GPJ系列光缆接头盒（卧式/哈呋式）
适用场合：
光纤接入网中主干光缆与配线光缆节点处的接口设备,应用范围为光传输网络,光接入网等需要实现光缆,光纤的连接与调度的场景,可以实现光纤的熔接,终端,存储以及调度功能。
产品特点：
●光纤的分配和调度均在正面进行；
●采用抽屉式托盘结构熔接与成端在同一层面操作,施工方便；
●支持过路直熔功能。

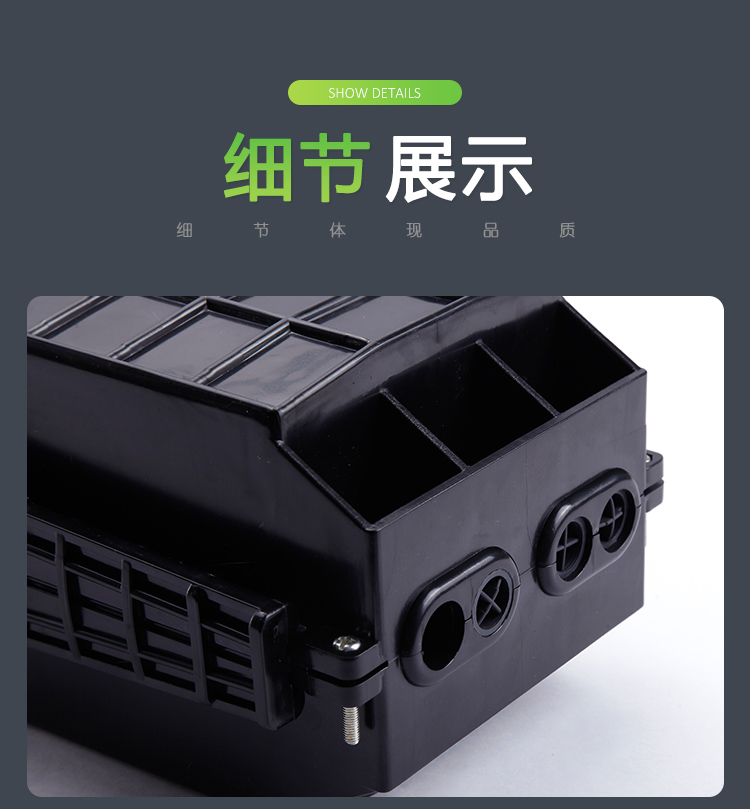

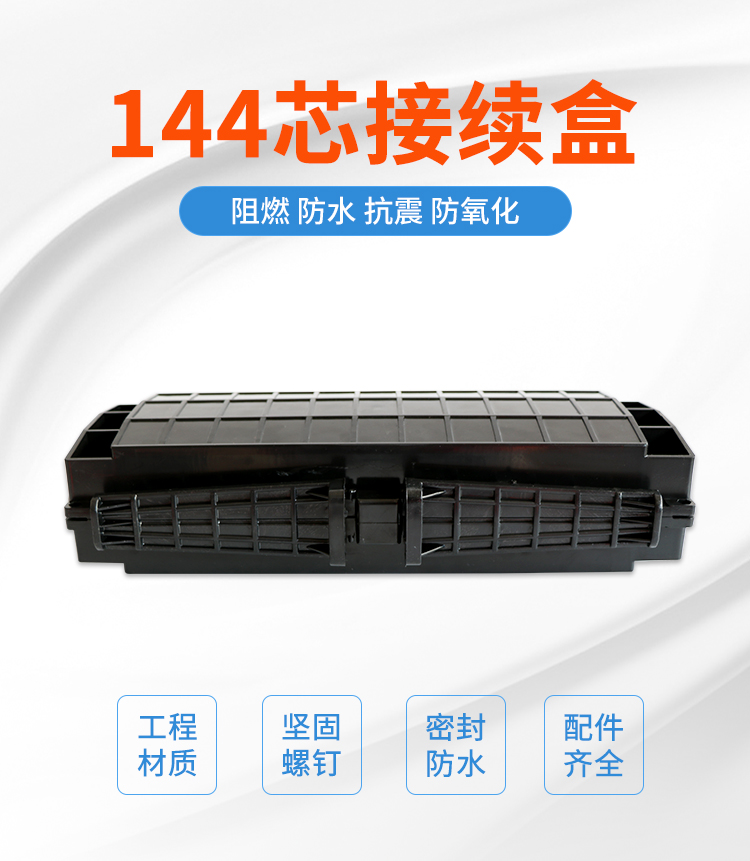

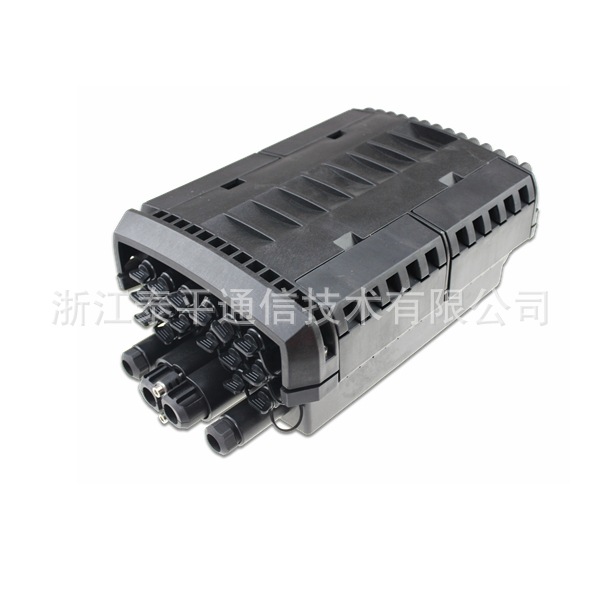

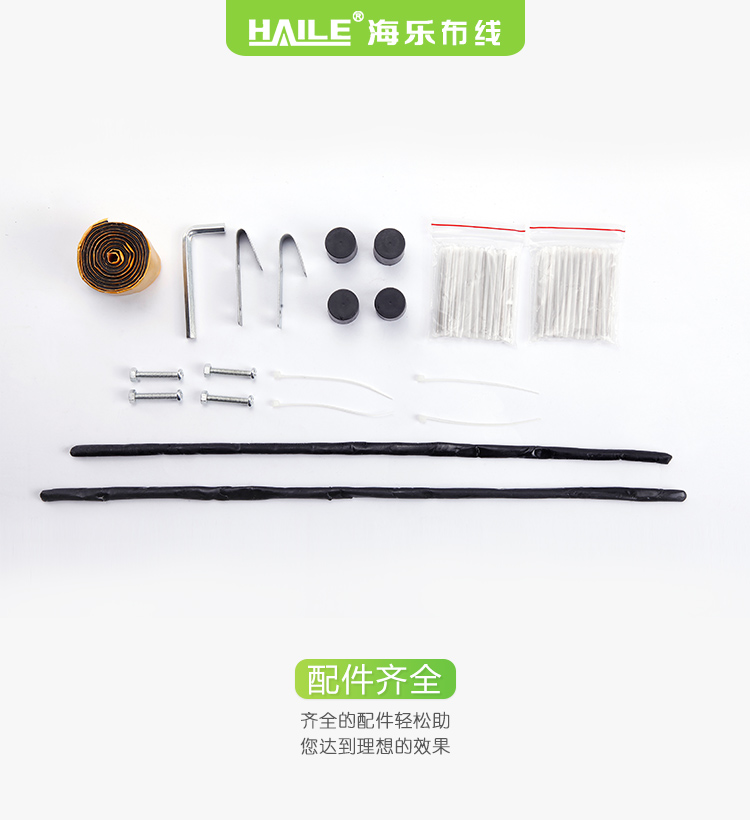

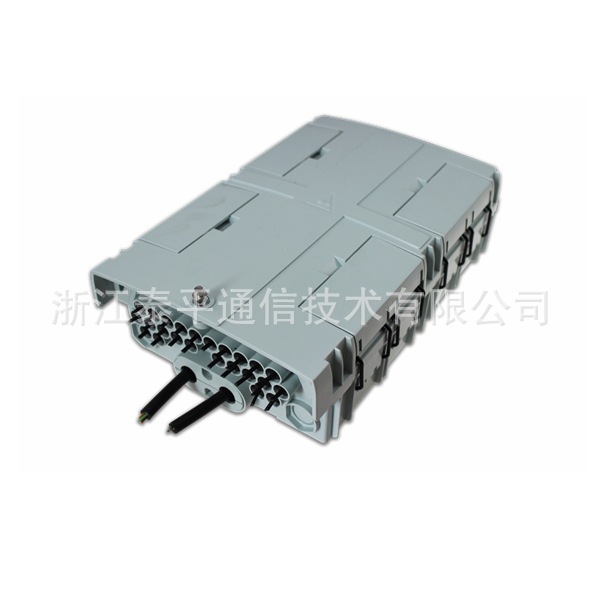

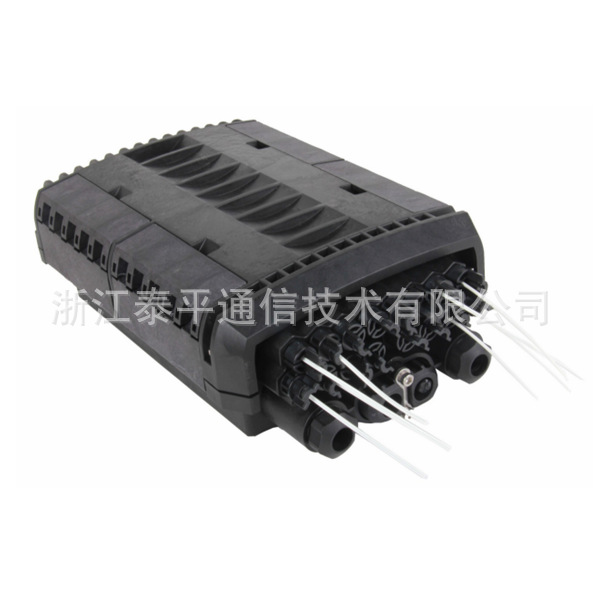

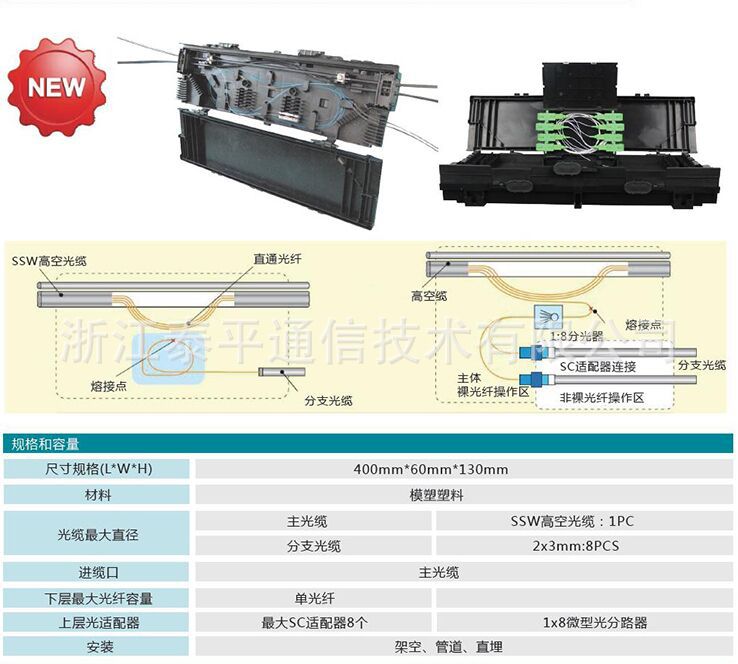

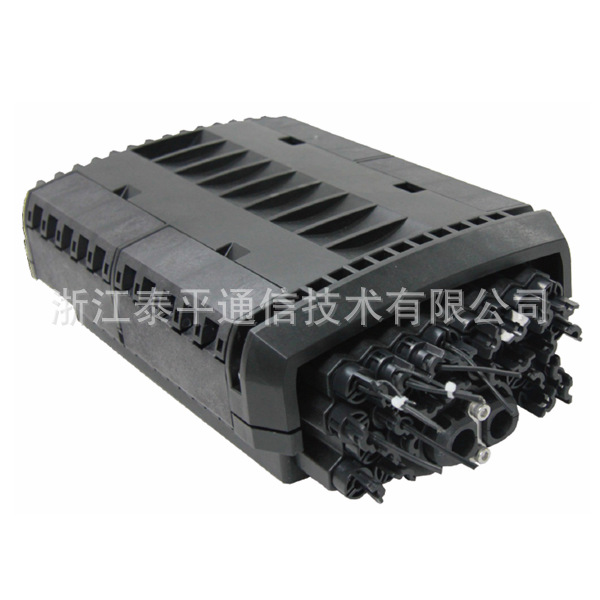

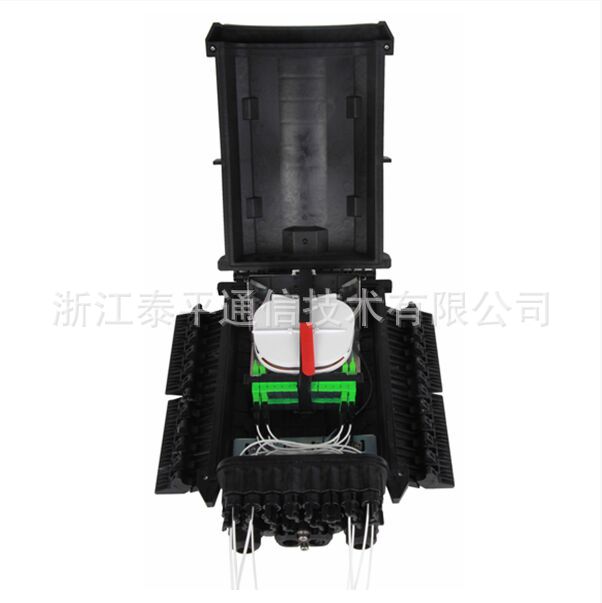

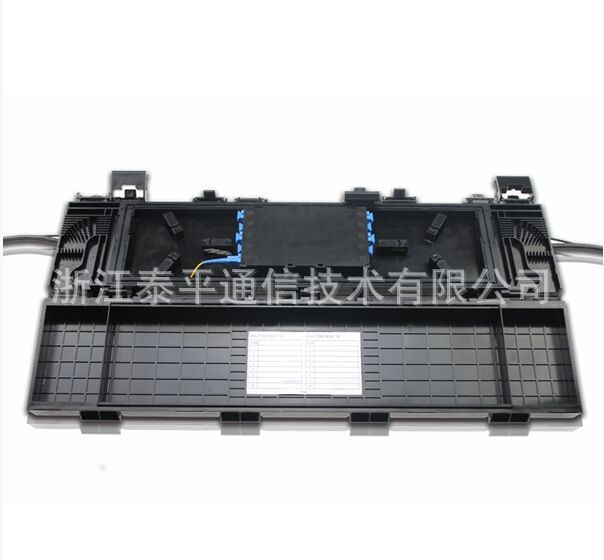

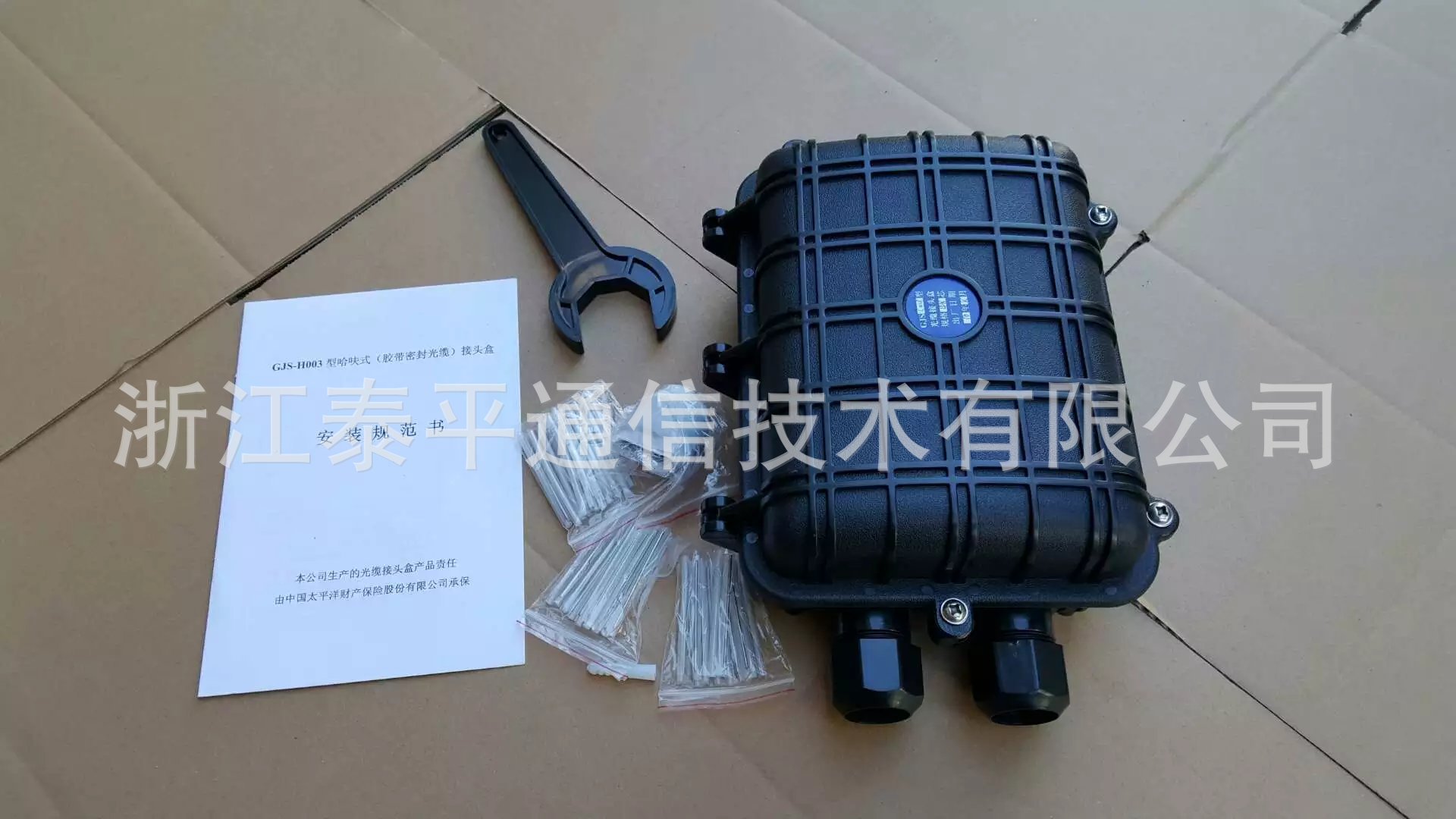

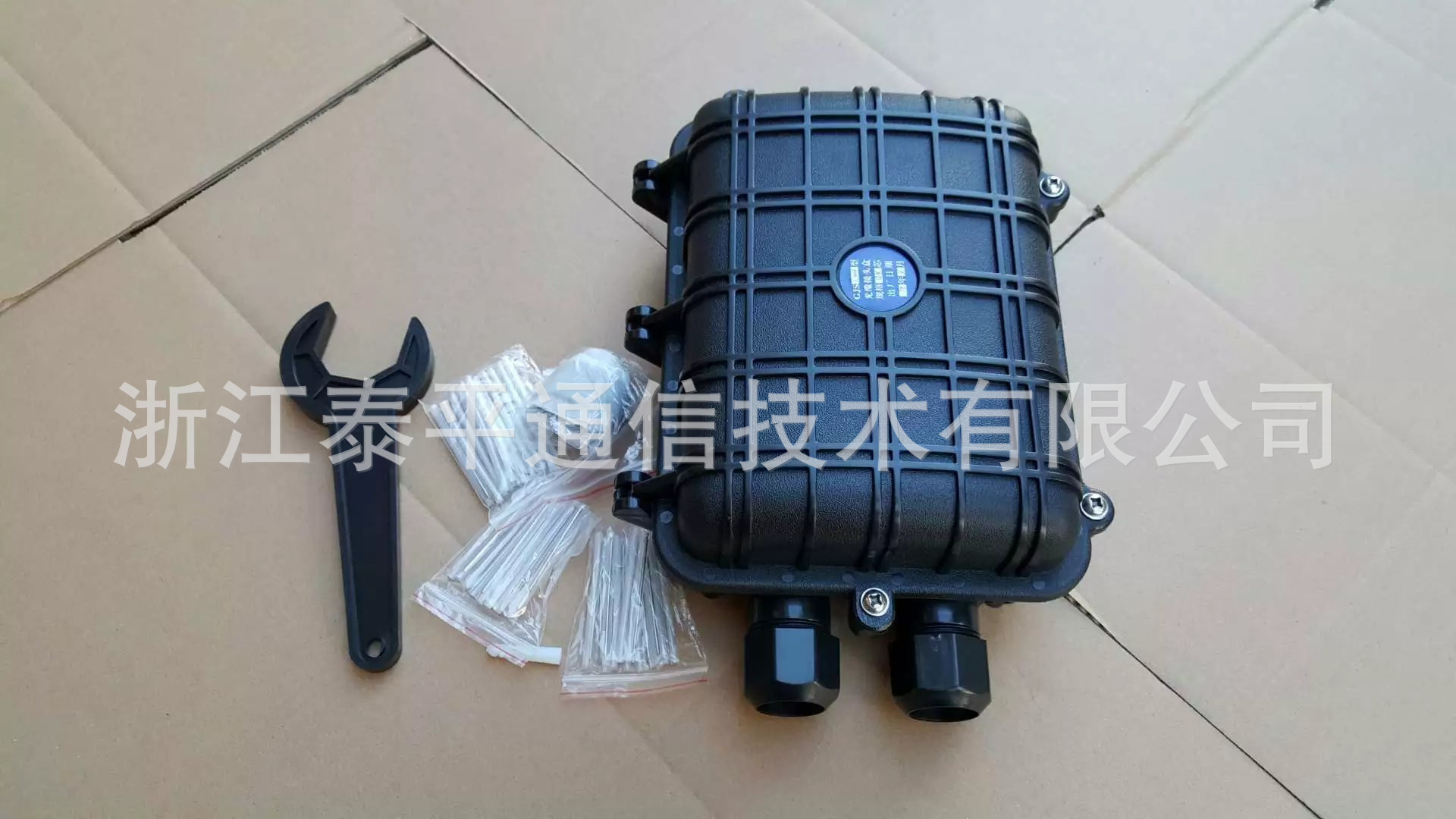

Features● The closure casing is made of industrial plastic PC ABS. ● Integrated with splitter cassette and adaptor for patching. ● Vulcanized silicone rubber seal,protection grade IP55. ● Easy to maintain and extend the capacity. ● Two tier construction,bottom for splicing,top for splitting. ● Strengthen buckle design for the easy access of aerial closure. ● 2 pcs of 1x8 splitter can be installed as an option. ● Special bolt and key to prevent unauthorized access to closure. ● 2 ports left and 2 ports right for aerial messenger cable fixation and drop cable entrance(maximum support 16 pcs of drop cable). ● Max 24 splices and 18 adaptors(SC).Configuration
| Aerial Fiber Access Terminal Closure AFAT-001 Parameter | |||||||
| Material | Size | Max Capacity | Ports | Weight | Color | ||
| PC ABS | AxBxC(mm) | Splice | Adaptor | PLC Splitter | Feeder:4pcs | 3.0kg | Black |
| 605x160x88 | 24F | 18 | 2 pcs of 1x8 | Drop:16pcs | |||
| Fiber Access Terminal Closure FATC-006 Parameter | |||||||
| Material | Size | Max Capacity | Ports | Weight | Color | ||
| Strengthen Polymer Plastic | AxBxC(mm) | Splice | PLC Splitter | 16pcs of SC/APC | 5kg | Black | |
| 385x245x155 | 144 Fibers (6 trays,24F/tray) | 2pcs of 1x8 | or 16pcs of SC/UPC | ||||

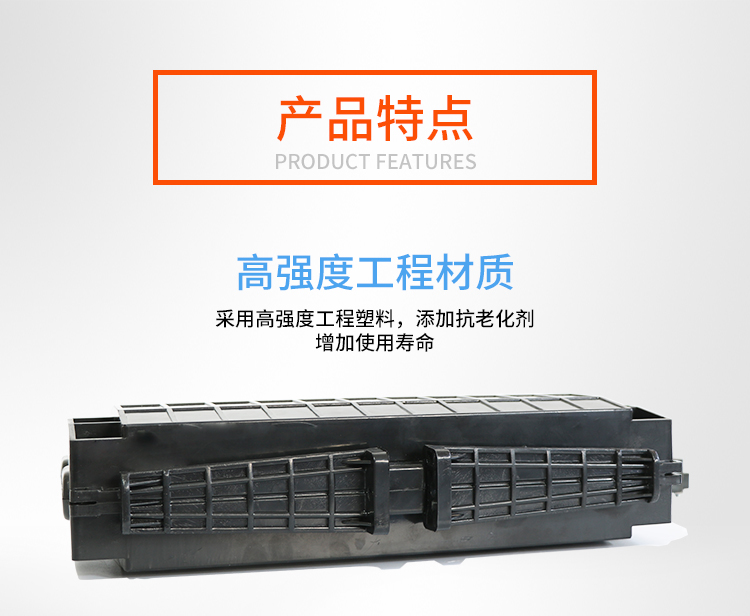

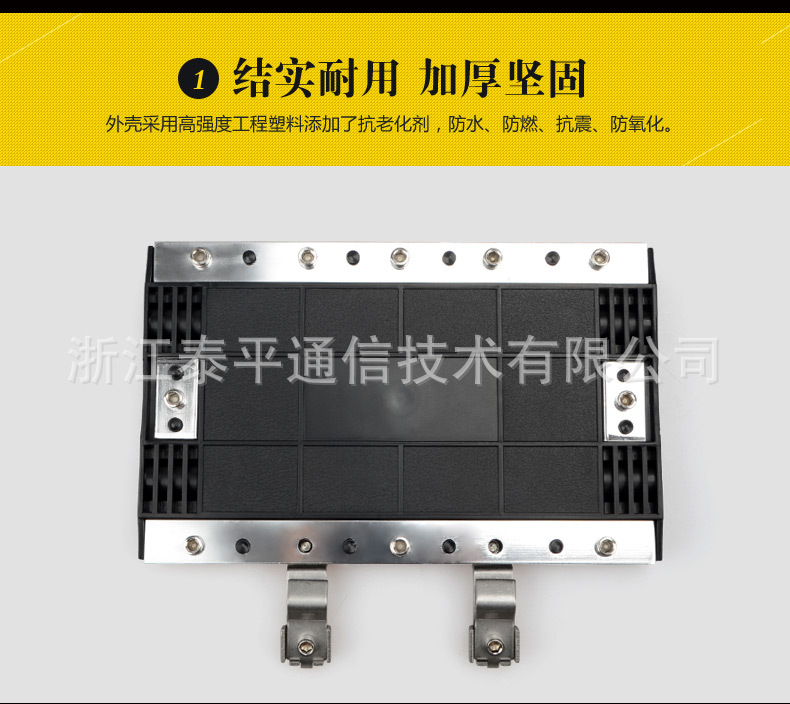

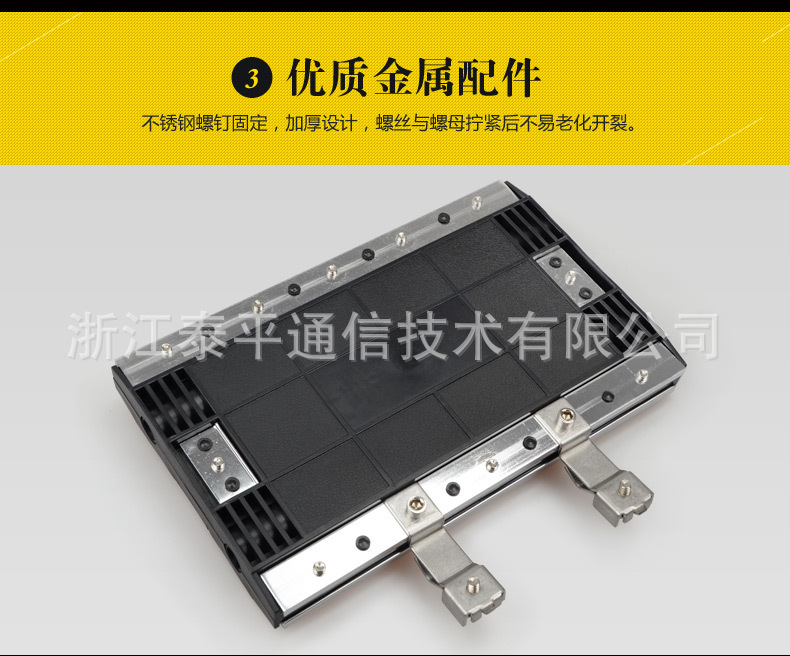

GJS/GPJ系列室外光缆接头盒系列产品精选阻燃聚碳酸脂(PC)材料,经科学合理的配方,注塑成型。能有效地阻止大自然中热,冷,光,氧和微生物引起的材料老化,并且具有优良的力学强度,坚固的光缆接头盒外壳及主体结构件能够忍受恶劣的大自然环境中强烈的温度变化,同时起到阻燃,防水,震动,撞击,光缆拉伸,扭曲等得到保护,能适应任何国家的自然环境使用。盒体做工精密细腻,金属件高规格镀锌处理,结构设计缜密合理。合理的结构设计和快速安装为优良的语音,图像及数据传输提供高质量保证。
-
-
安装方式：架空,地埋,管道,挂壁,抱杆。
遵循光缆接头盒行业标准YD/T-814.1-2004。

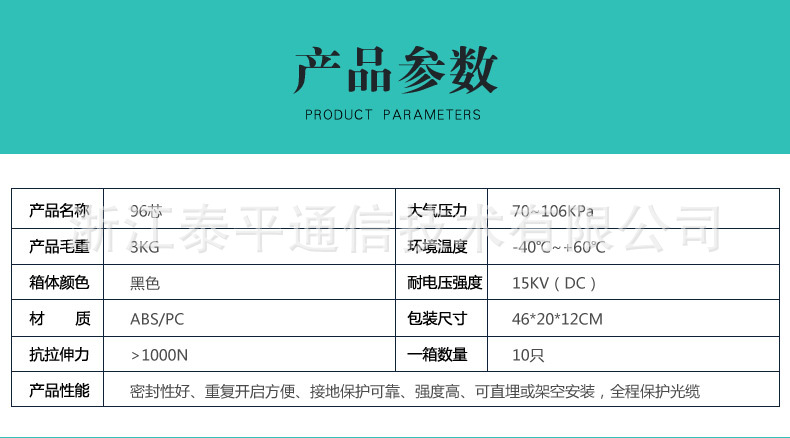

主要指标
- 使用环境：环境温度-40~ 60；
- 抗拉强度：盒体封闭后,内冲0.1MPa气压,承受1000N的轴向拉力,不漏气,无损坏；

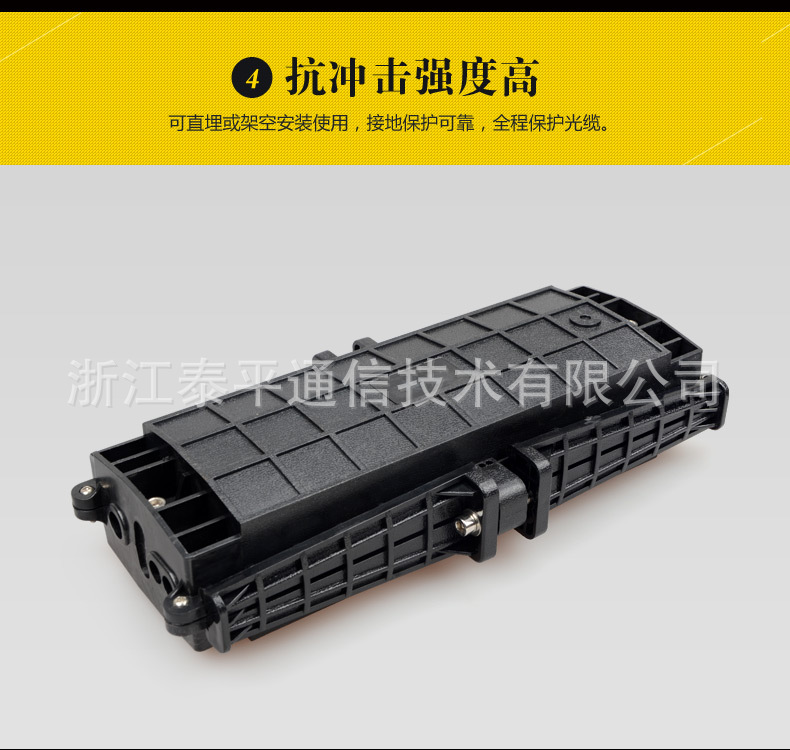

- 抗冲击强度：在盒体上方1M处跌落16N钢球,冲击3次,壳体不开裂,无损坏；
- 密封性能：密封后的接续盒冲气到0.1MPa,浸泡在常温水中15min,无气泡逸出；
- 绝缘电阻：金属构件与接地部件之间的绝缘电阻大于2×104MΩ/500V(DC)；
型号 进出缆数 大芯数(单芯) 外形尺寸 进出缆径 密封方式 3W-GJS109-1 二进二出 60芯 460×180×108 Φ7～Φ18 自粘胶带或硅橡胶 3W-GJS109-2 二进二出 60芯 492×180×104 Φ7～Φ25 自粘胶带 3W-GJS109-3 二进二出 60芯 492×202×104 Φ7～Φ25 自粘胶带 3W-GJS109-4 四进四出 96芯 492×202×175 Φ7～Φ25 自粘胶带 3W-GJS101-2 二进二出 120芯 599×195×136 Φ7～Φ25 自粘胶带或硅橡胶 3W-GJS101-3 四进四出 216芯 590×195×188 Φ7～Φ25 自粘胶带或硅橡胶 3W-GJS102 六进六出 72芯 490×200×140 Φ10～Φ25 硅橡胶 3W-GJS1005 二进二出 60芯 470×216×127 Φ7～Φ23 硅橡胶 3W-GJS1009 四进四出 48芯 390×180×88 Φ5～Φ14 自粘胶带或硅橡胶 3W-GJS208-1 二进二出 96芯 250×470 Φ7～Φ20 硅橡胶 3W-GJS208-2A 三进三出 64芯 210×450 Φ7～Φ22 硅橡胶和热缩管 3W-GJS208-2C 三进三出 96芯 210×440 Φ7～Φ22 热缩管 3W-GJS208-3 三进三出 96芯 260×500 Φ7～Φ20 热缩管 3W-GJS208-4 四进四出 216芯 278×580 Φ7～Φ23 热缩管 3W-GJS208-5 三进三出 96芯 220×567 Φ7～Φ23 热缩管 3W-GJS208-6 四进四出 252芯 278×580 Φ7～Φ23 热缩管 3W-GJS208-7 三进三出 240芯 278×580 Φ7～Φ23 热缩管 3W-GJS208-8 三进三出 96芯 220×567 Φ7～Φ23 热缩管 3W-GJS208-9 二进三出 24芯 100×340 Φ7～Φ19 热缩管 3W-GJS2706 二进二出 96芯 210×567 Φ7～Φ23 硅橡胶和热缩管 产品信息(GPJ1系列为卧式类型；GPJ2系列为帽式类型；GPJ3系列为扁式类型；)
- 产品用途：监测光缆线路金属外护层, 光缆接头盒组装后的密封防潮性能。
- 绝缘标准：堵头与尾缆均浸水72h,芯线（接线柱）间≥5×104MΩ（DC.500V）;堵头与尾缆均浸水72h,芯线（接线柱）对地≥5×104MΩ（DC.500V）。
- 耐压标准：芯线(接线柱)间介质强度在5000V.DC下2min内不击穿。
-
综述
-

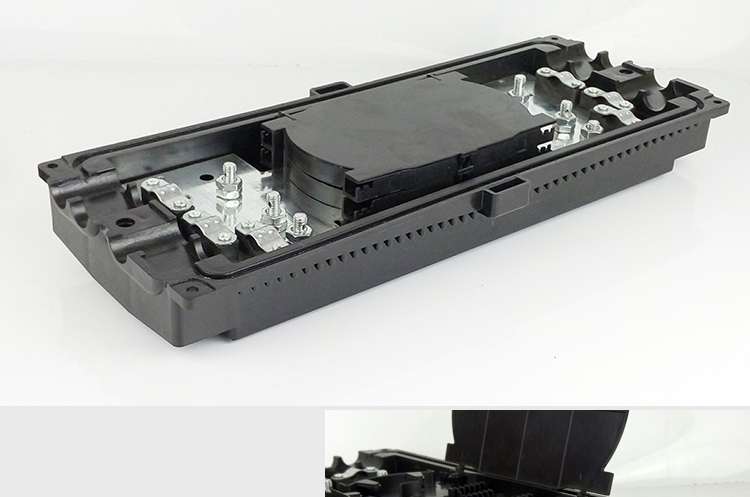

- 室外光缆接头盒用于进出光缆接头盒两端的室外光缆在光缆接头盒内进行配线,熔接,贮纤,适用于光缆直通或分岐二种连接方式,适合于架空,管道人井,直埋等场合应用。
- 与终端盒相比,光缆接头盒有严格的密闭性能要求,应装有密封圈及气门嘴,而作为光缆终端盒使用时,无需装配密封圈和气门嘴。
产品特点：
-

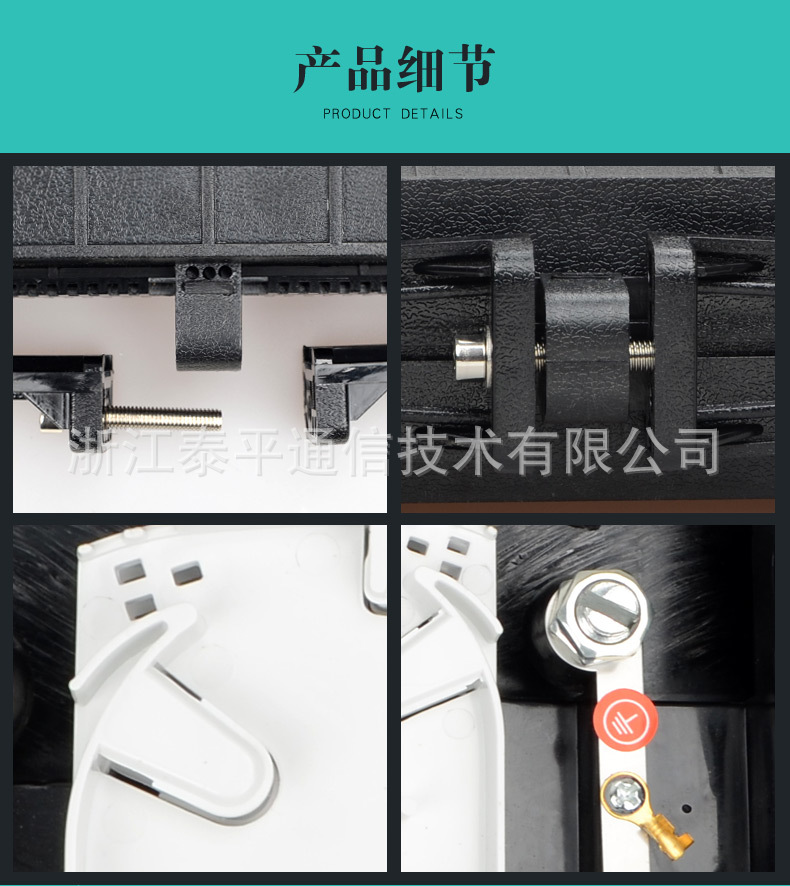

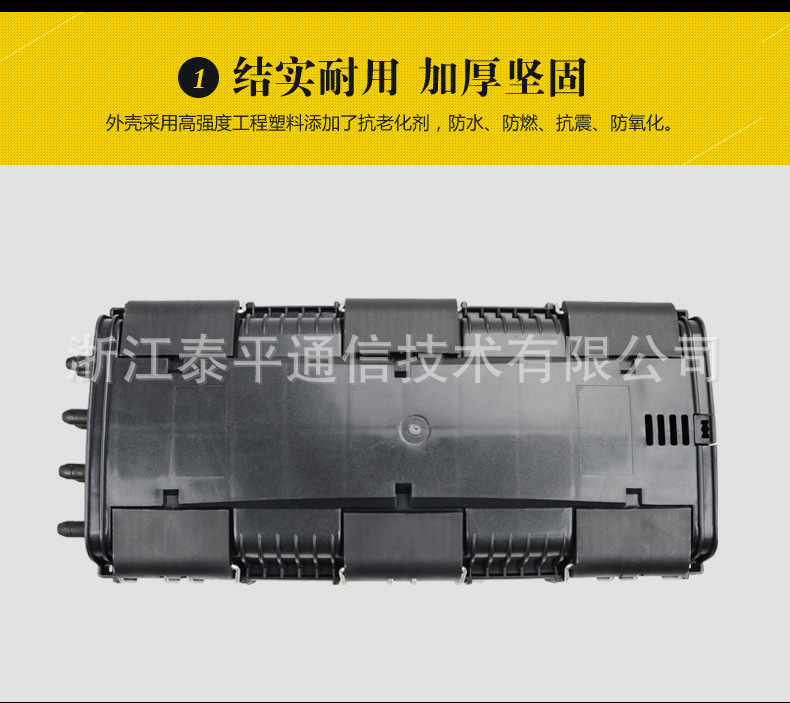

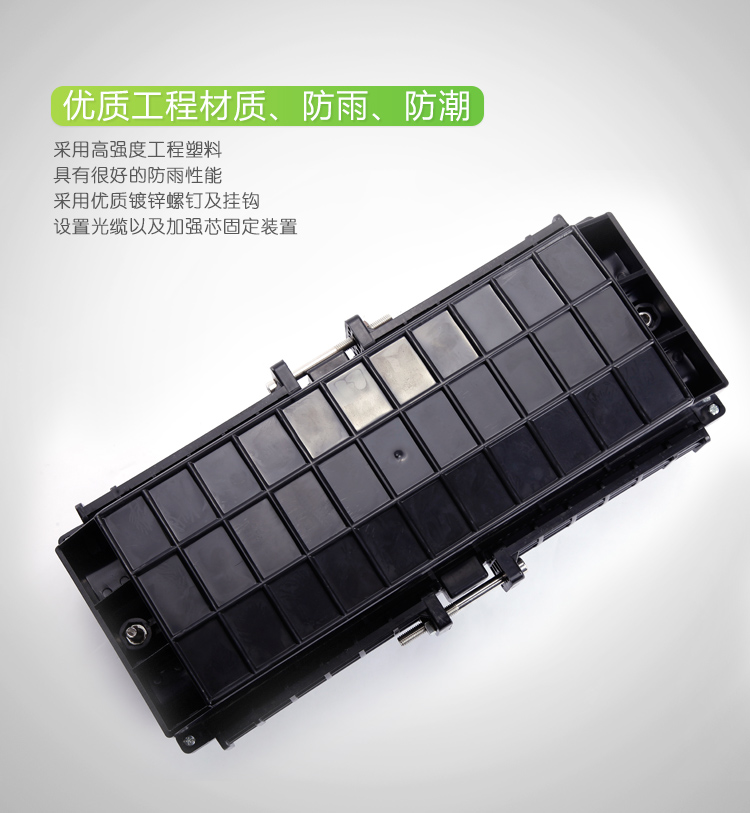

- 盒体由高工程塑料注塑成形,有良好的抗碱盐腐蚀,耐老化性能,且表面光洁美观,机械结构牢固,具有顽强的抗野外环境的性能,能抵受剧烈的气候变化和恶劣的工作环境,防护等级达IP66。

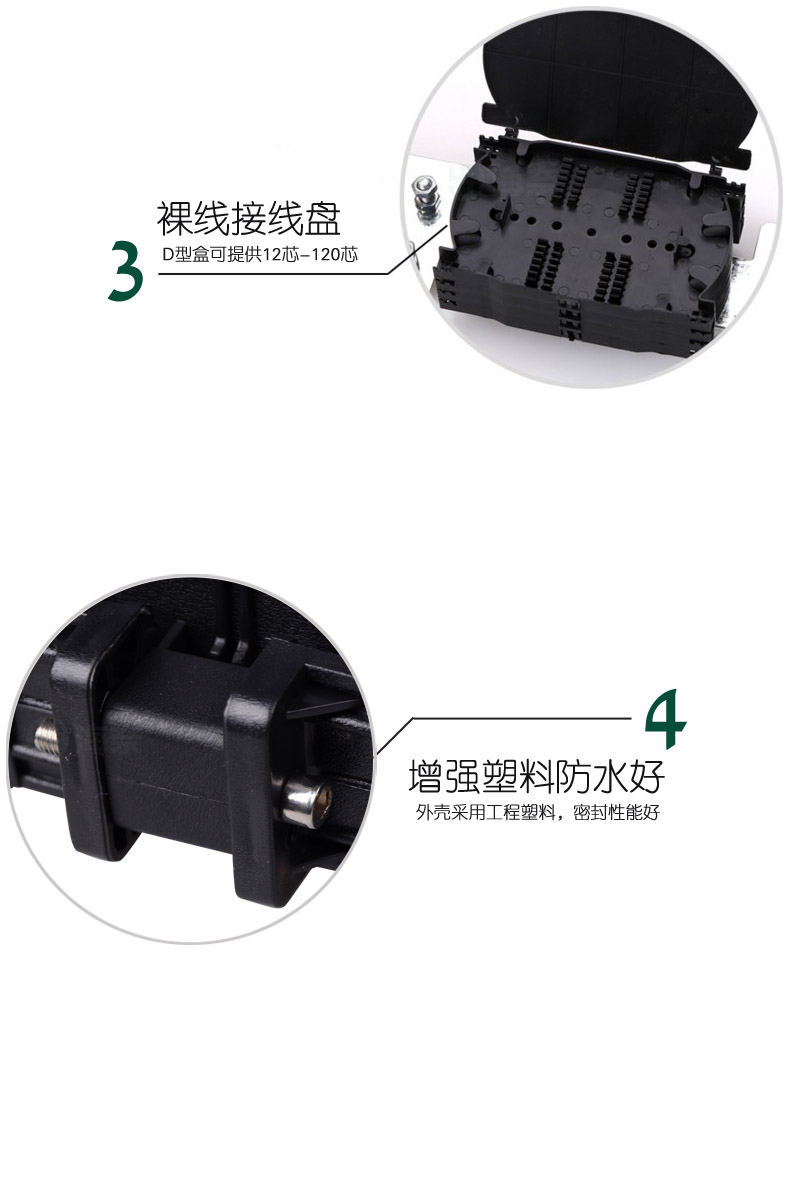

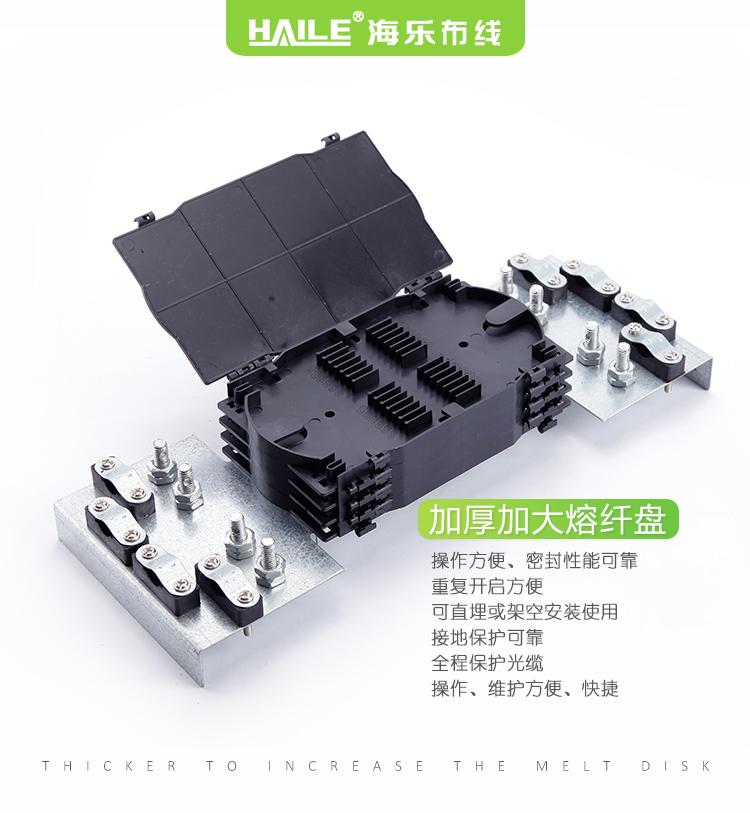

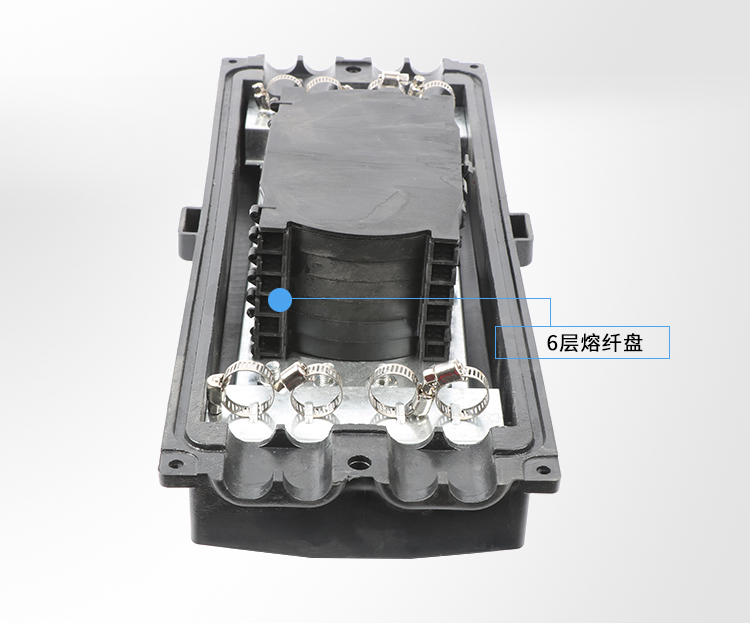

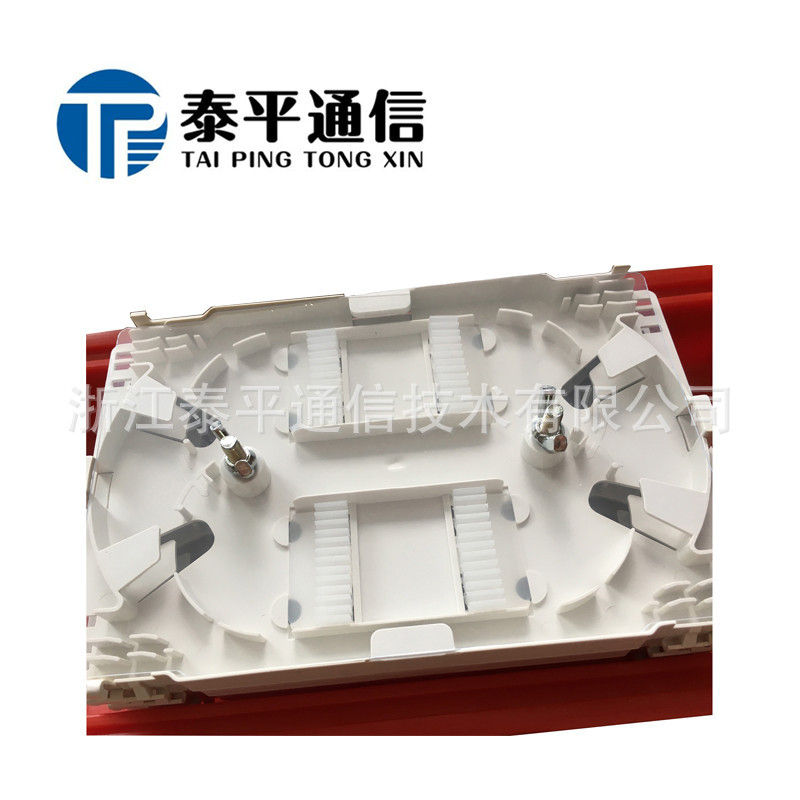

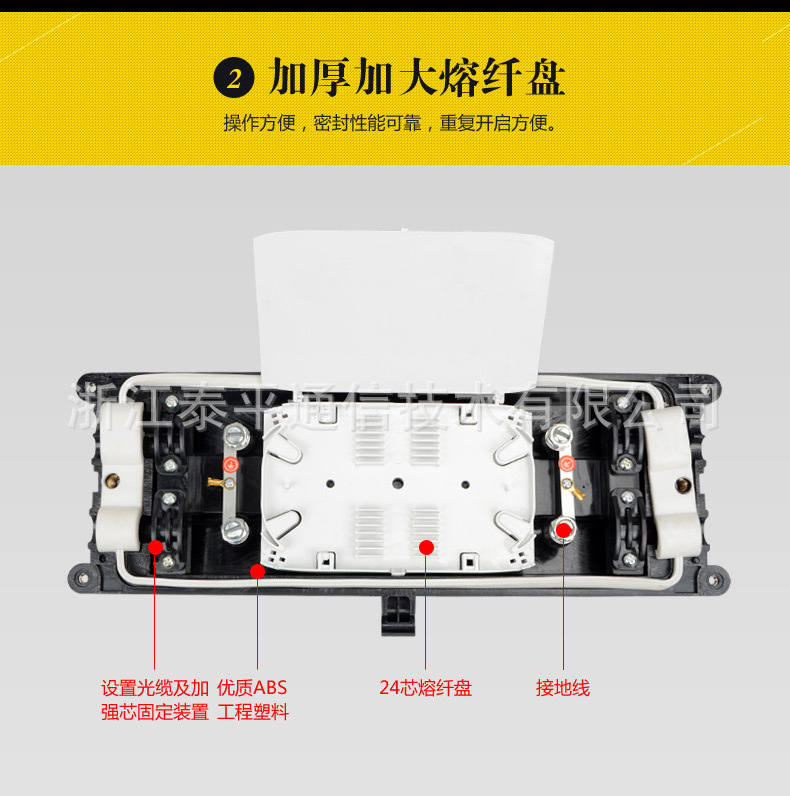

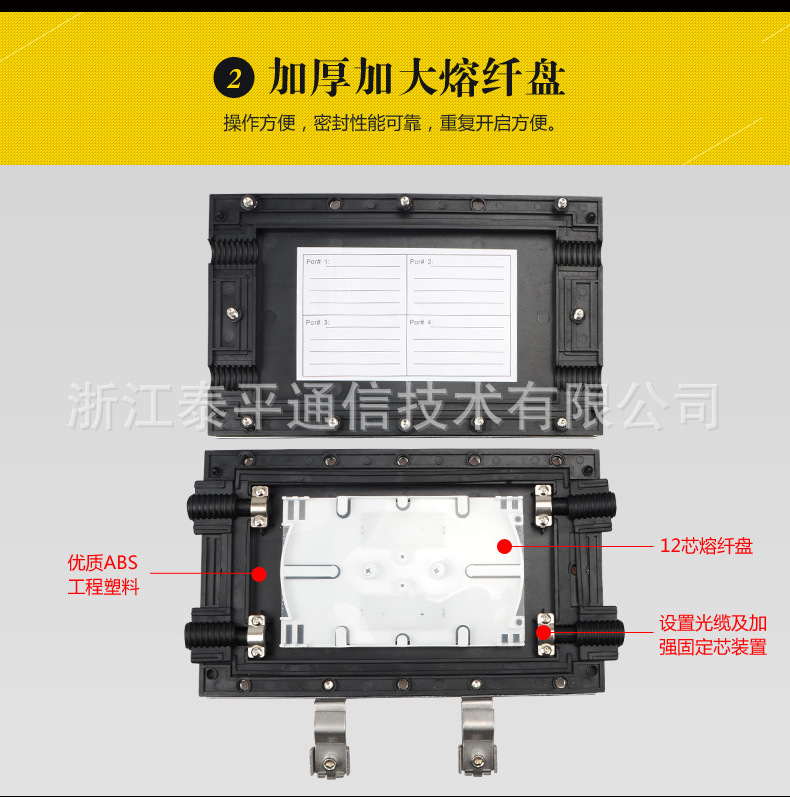

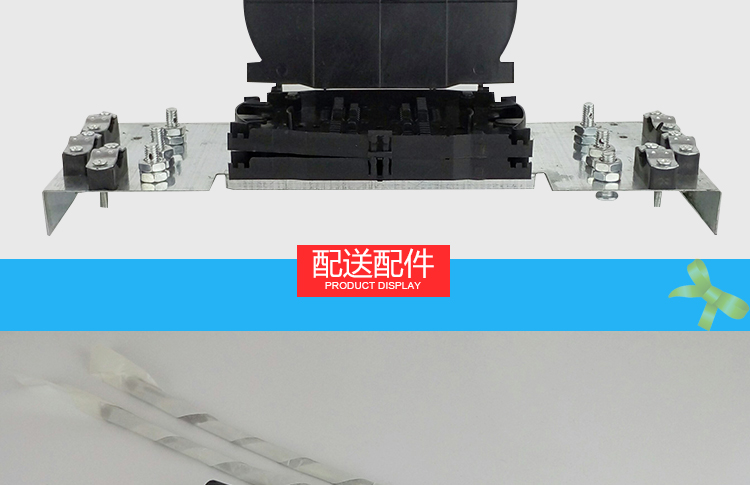

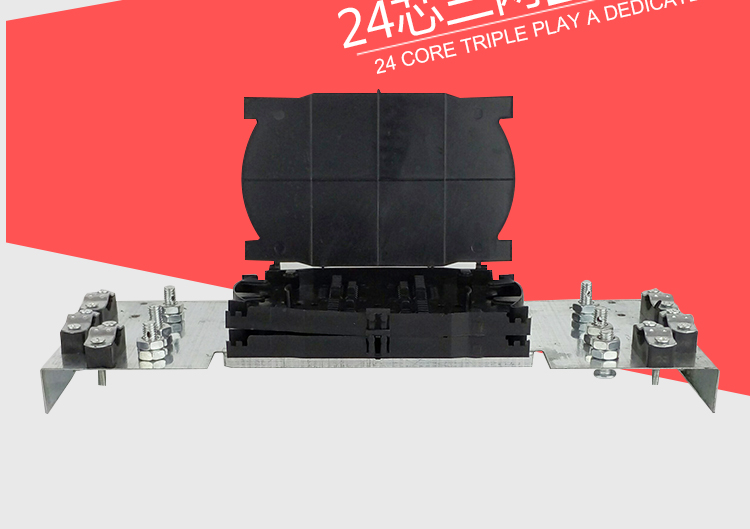

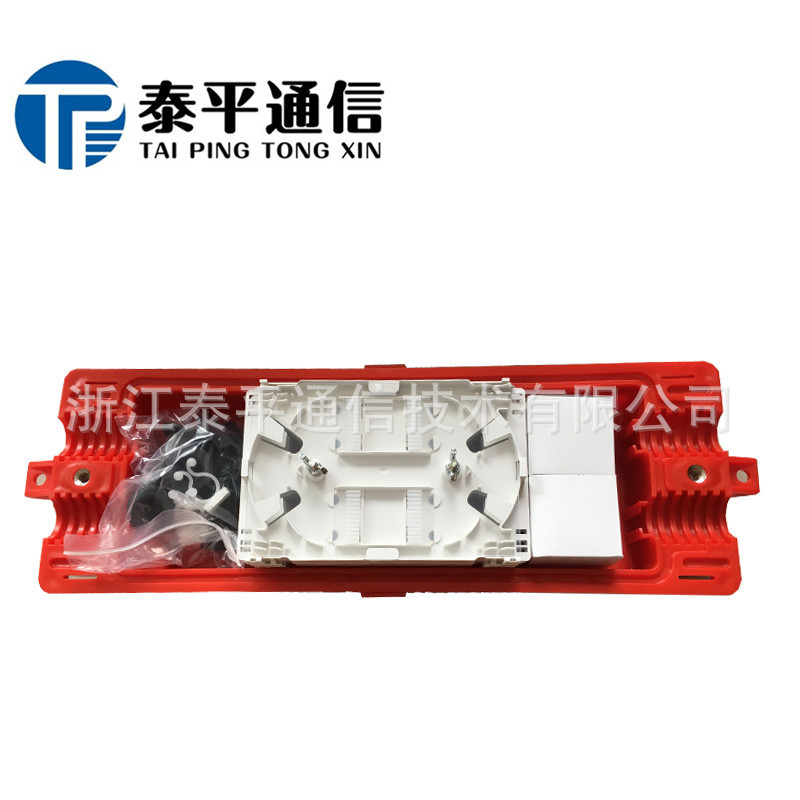

- 适合于带状光缆与普通光缆,盒体内熔接盘可书页式翻转,并留有足够的光纤盘绕曲率半径与空间,保证任何位置光纤的曲率半径大于30mm（内控40mm),对每根光缆,每根光纤均可分开施工。
- 体积小,容量大,维护方便。

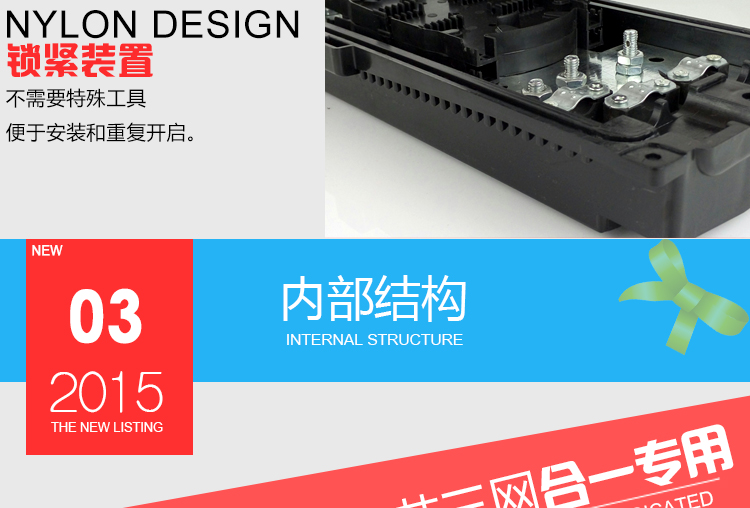

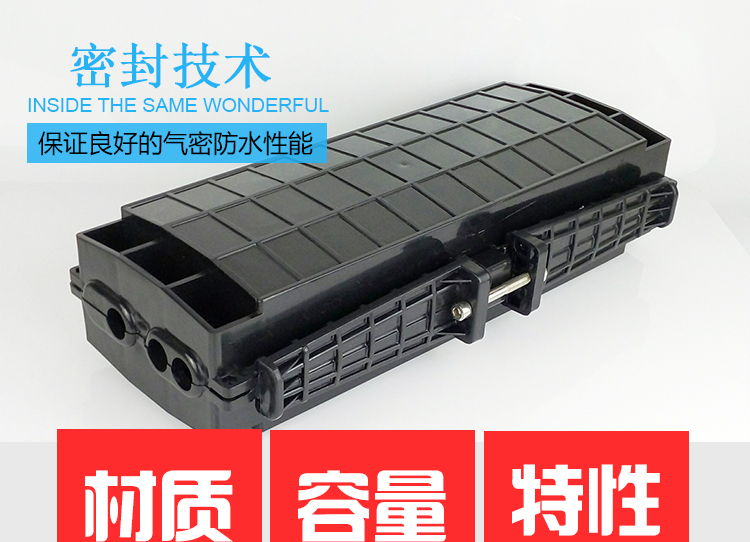

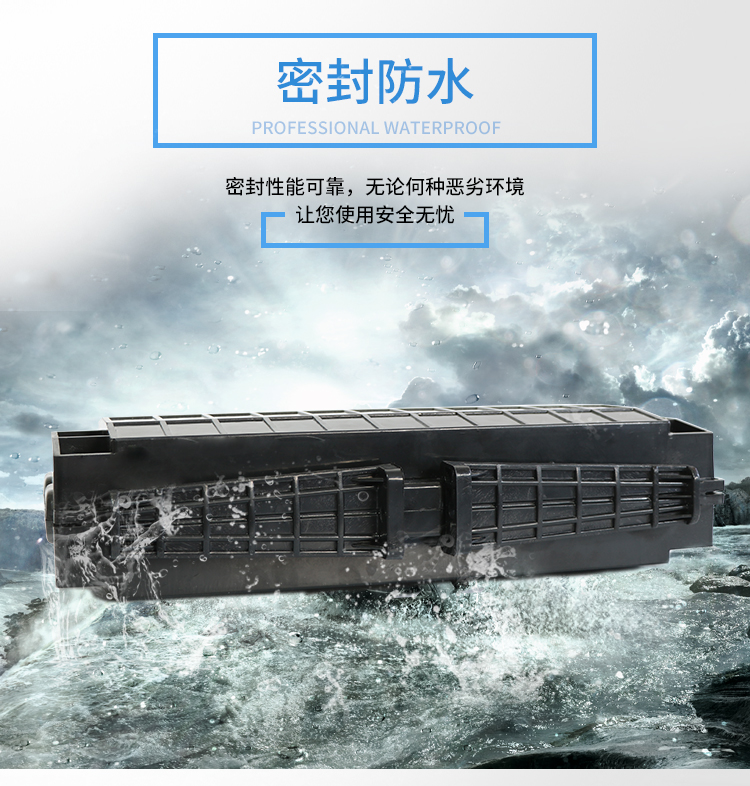

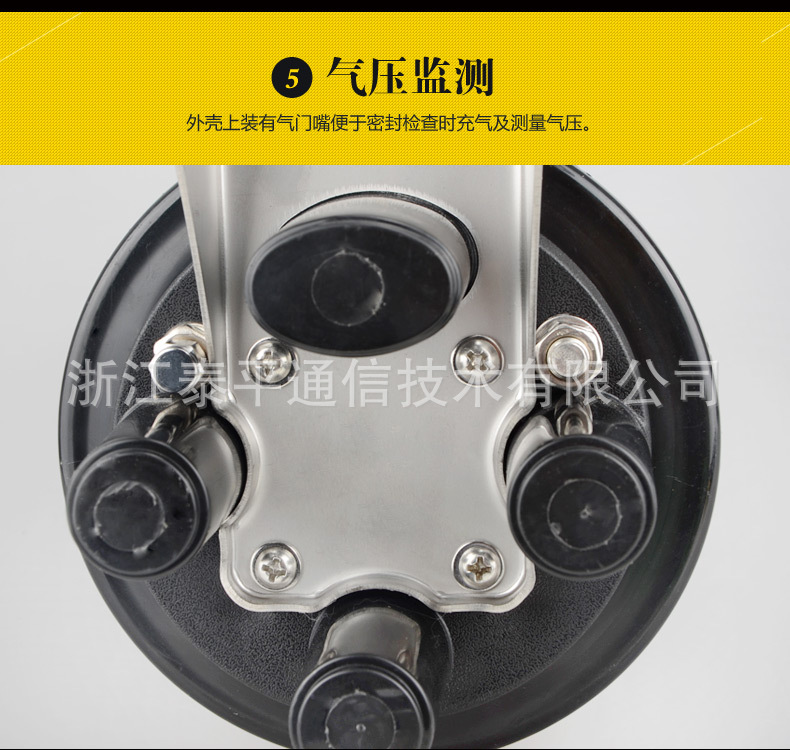

- 盒体内有密封圈,密封性能,防潮性能良好,盒体可反复开启不漏气,并且不需要专用工具,操作简单方便,盒体装有气门嘴,可测量盒体内的密闭程度。（用户需要加装测试用接地柱）

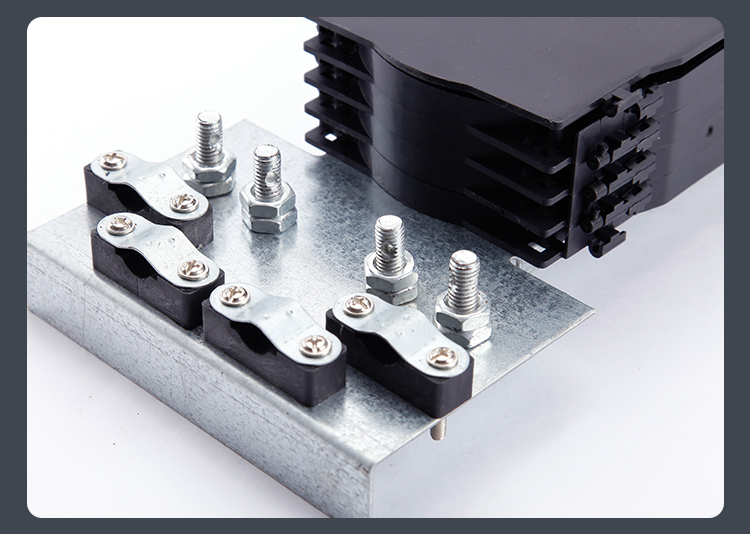

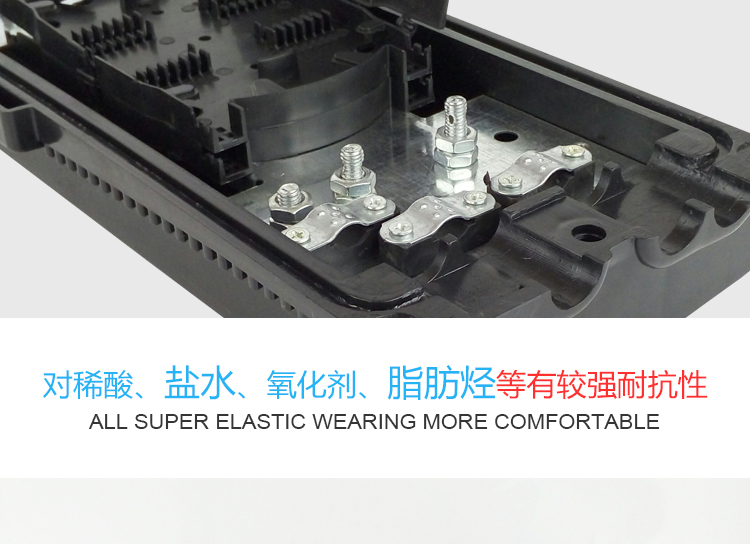

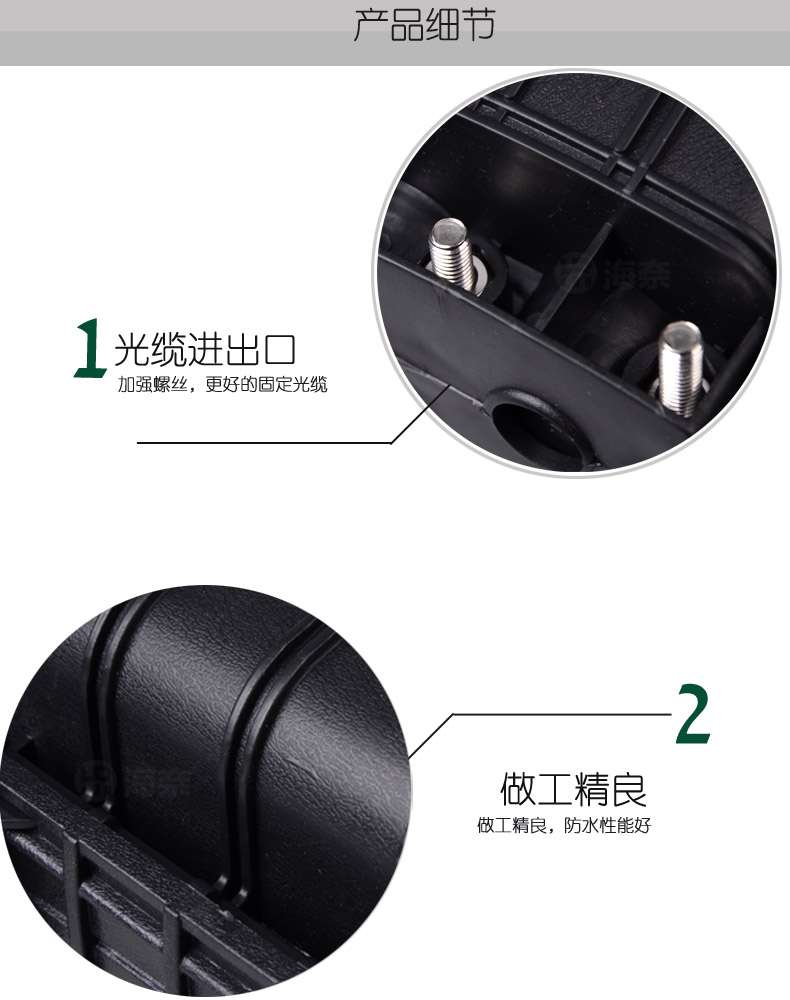

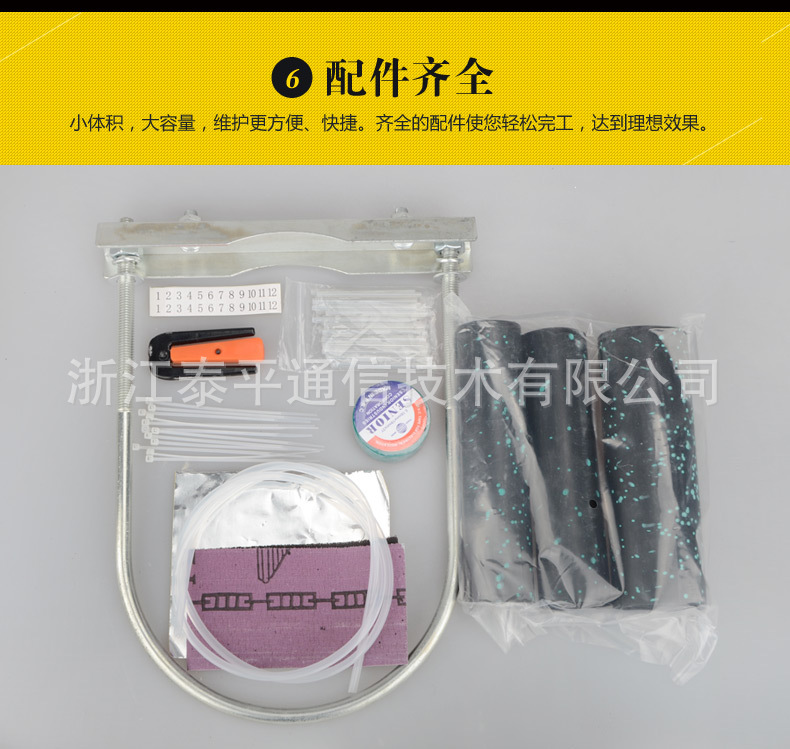

- 提供可靠的光缆固定及光缆加强芯接地保护装置。

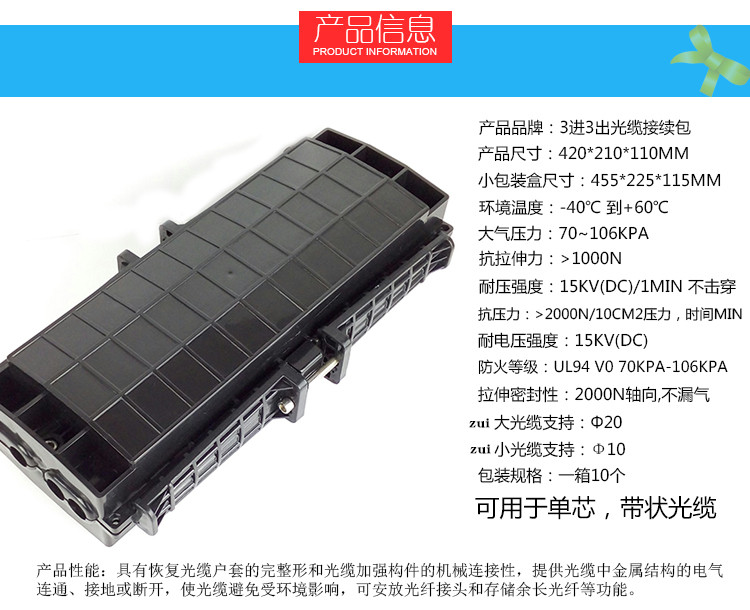

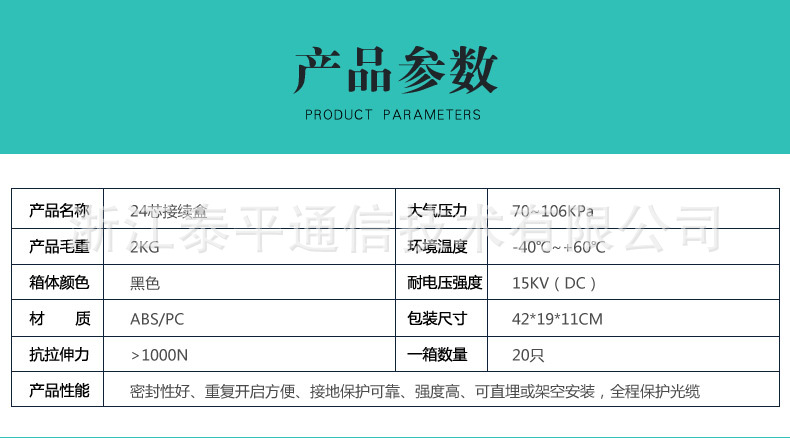

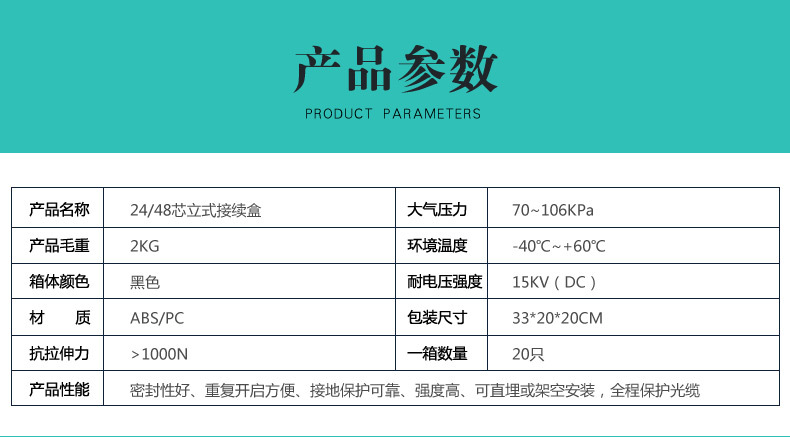

工作条件：
-
- 工作温度：-40℃～ 60℃
- 相对湿度：≤95% ( 40℃)
- 大气压力：70kPa～106kPa
技术要求
-
- 密闭性能：盒体封闭后,向内充气到100kPa,浸泡在常温的清水容器中稳定观察15分钟,无气泡逸出。
- 绝缘电阻：金属构件与地之间的绝缘电阻≥2×104MΩ
- 耐压：金属构件与地之间在15kV (DC)/1min的作用下不击穿,无飞弧。
- 光纤盘绕曲率半径：≥30mm（内控40mm),光纤熔接盘内无附加衰耗。
- 拉伸：能承受≥1000N的轴向拉伸力。
- 寿命：25年
- 其他各项性能要求均符合YD/T814-2004标准要求。
订货指南：
| 型号名称 | 规格尺寸 长×宽×高(mm) | 大容量（芯） | 进出光缆数 | 光缆直径（mm） | 备注 | |||||
| 束状单芯 | 天窗 | 带状(12芯/带) | 天窗 | 光缆进出孔 | 天窗 | 光缆进出孔 | 天窗 | |||
| 3W- GPJ83-1型 | 420×145×145 | 24芯/盘,96芯（4盘）/个 | 320 | 2进2出 | ≤ф20 | 卧式 | ||||
| 3W-GPJ83-2型 | 460×260×145 | 24芯/盘,144芯（6盘）/个 | 480 | 3进3出 | ≤ф20 | 卧式 | ||||
| 3W-GPJ83-3型 | 480（高）×ф150（直径） | 72 | 320 | 2进2出 | ≤ф20 | 套筒式/单独光缆固定罩 | ||||
| 3W-GPJ83-4型 | 660×220×178 | 24芯/盘,216芯（9盘）/个 | 480 | 3进3出 | ≤ф20 | 卧式 | ||||
| 3W-GPJ83-5型 | 650（高）×ф235（直径） | 192 | 144 | 560 | 480 | 3进3出 | 1进1出 | 2进2出 ≤ф20 1进1出≤ф23 |
ф30 | 套筒式/单独光缆固定罩 |
| 3W-GPJ83-6型 | 500（高）×ф171（直径） | 96 | 480 | 3进3出 | ≤ф20 | 套筒式/单独光缆固定罩 | ||||
| 3W-GPJ83-7A型 | 450×200×125 | 24芯/盘,96芯（4盘）/个 | 320 | 2进2出 | ≤ф20 | 卧式 | ||||
| 3W-GPJ83-7B型 | 450×200×125 | 24芯/盘,96芯（4盘）/个 | 2进2出 | ≤ф20 | 卧式 | |||||
| 3W-GPJ83-8型 | 392×152×54 | 24芯/盘,48芯（2盘）/个 | 144 | 2进2出 | ≤ф20 | 卧式 | ||||
| 3W-GPJ83-9A型 | 500（高）×ф171（直径） | 96 | 144 | 320 | 480 | 2进2出 | 1进1出 | ≤ф20 | ф30 | 套筒式/单独光缆固定罩 |
| 3W-GPJ83-9B型 | 500（高）×ф171（直径） | 72 | 144 | 320 | 480 | 2进2出 | 1进1出 | ≤ф20 | 套筒式/单独光缆固定罩 | |
| 3W-GPJ83-10型 | 275（高）×ф148（直径） | 12 | 2进2出 | ф13.6 ф9.6 |
光缆固定罩与接头盒连体
|
|||||
立式/帽式外形尺寸与容量（三网通信）
|
型号规格 |
外形尺寸(mm) |
结构特点 |
大容量 |
备注 |
| 3W-GJS41-01 | 465×160×80 | 架空,管道,直埋,一进一出 | 束状96芯,带状288芯 | |
| 3W-GJS41-02 | 465×160×80 | 架空,管道,直埋,二进二出 | 束状96芯,带状288芯 | |
| 3W-GJS41-03B | 467×180×120 | 架空,管道,直埋,三进三出 | 束状144芯,带状288芯 | |
| 3W-GJS41-04A | 467×180×120 | 架空,管道,直埋,四进四出 | 束状144芯,带状288芯 | |
| 3W-GJS41-H005 | 450×220×160 | 架空,管道,直埋,三进三出 | 束状288芯,带状576芯 | |
| 3W-GJS41-08 | 545×200×125 | 架空,管道,直埋,二进二出 | 束状144芯,带状288芯 | |
| 3W-GJS41-09 | 465×185×120 | 架空,管道,直埋,二进二出 | 束状144芯,带状288芯 | |
| 3W-GJS41-10 | 140（直径）X365（高） | 架空,管道,直埋,二进二出 | 束状96芯,带状192芯 | 立式 |
| 3W-GJS41-11 | 220（直径）X455（高） | 架空,管道,直埋,三进三出 | 束状144芯,带状288芯 | 立式 |
| 3W-GJS41-12 | 225（直径）X550（高） | 架空,管道,直埋,一个多缆孔（腰孔）和二个单孔 | 束状288芯,带状576芯 | 立式 |
卧式/哈呋式外形尺寸与容量（三网通信）
|
型号规格 |
外形尺寸(mm) |
结构特点 |
大容量 |
备注 |
| 3W-GJS41-01 | 465×160×80 | 架空,管道,直埋,一进一出 | 束状96芯,带状288芯 | |
| 3W-GJS41-02 | 465×160×80 | 架空,管道,直埋,二进二出 | 束状96芯,带状288芯 | |
| 3W-GJS41-03B | 467×180×120 | 架空,管道,直埋,三进三出 | 束状144芯,带状288芯 | |
| 3W-GJS41-04A | 467×180×120 | 架空,管道,直埋,四进四出 | 束状144芯,带状288芯 | |
| 3W-GJS41-H005 | 450×220×160 | 架空,管道,直埋,三进三出 | 束状288芯,带状576芯 | |
| 3W-GJS41-08 | 545×200×125 | 架空,管道,直埋,二进二出 | 束状144芯,带状288芯 | |
| 3W-GJS41-09 | 465×185×120 | 架空,管道,直埋,二进二出 | 束状144芯,带状288芯 | |
| 3W-GJS41-10 | 140（直径）X365（高） | 架空,管道,直埋,二进二出 | 束状96芯,带状192芯 | 立式 |
| 3W-GJS41-11 | 220（直径）X455（高） | 架空,管道,直埋,三进三出 | 束状144芯,带状288芯 | 立式 |
| 3W-GJS41-12 | 225（直径）X550（高） | 架空,管道,直埋,一个多缆孔（腰孔）和二个单孔 | 束状288芯,带状576芯 | 立式 |
