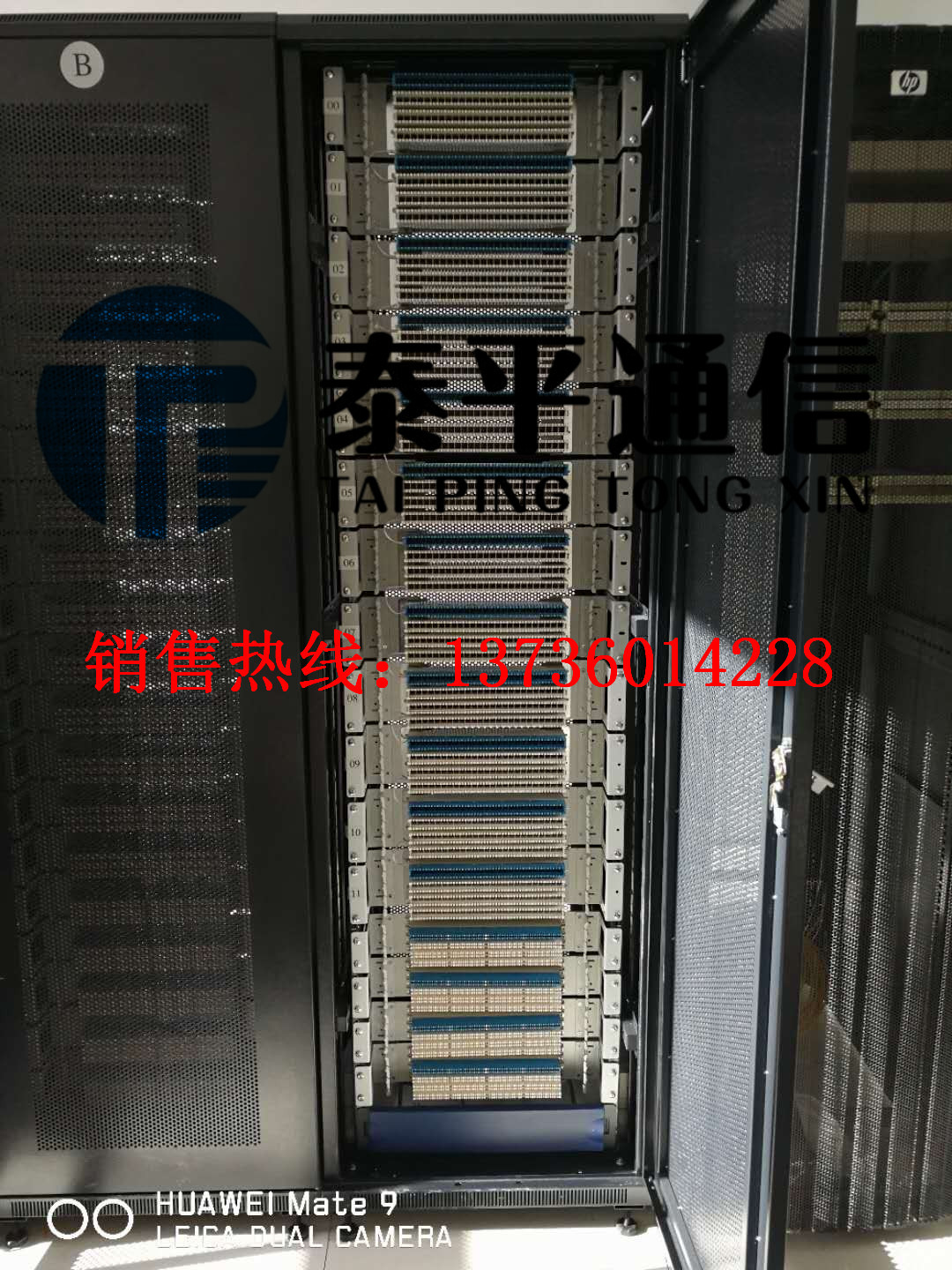

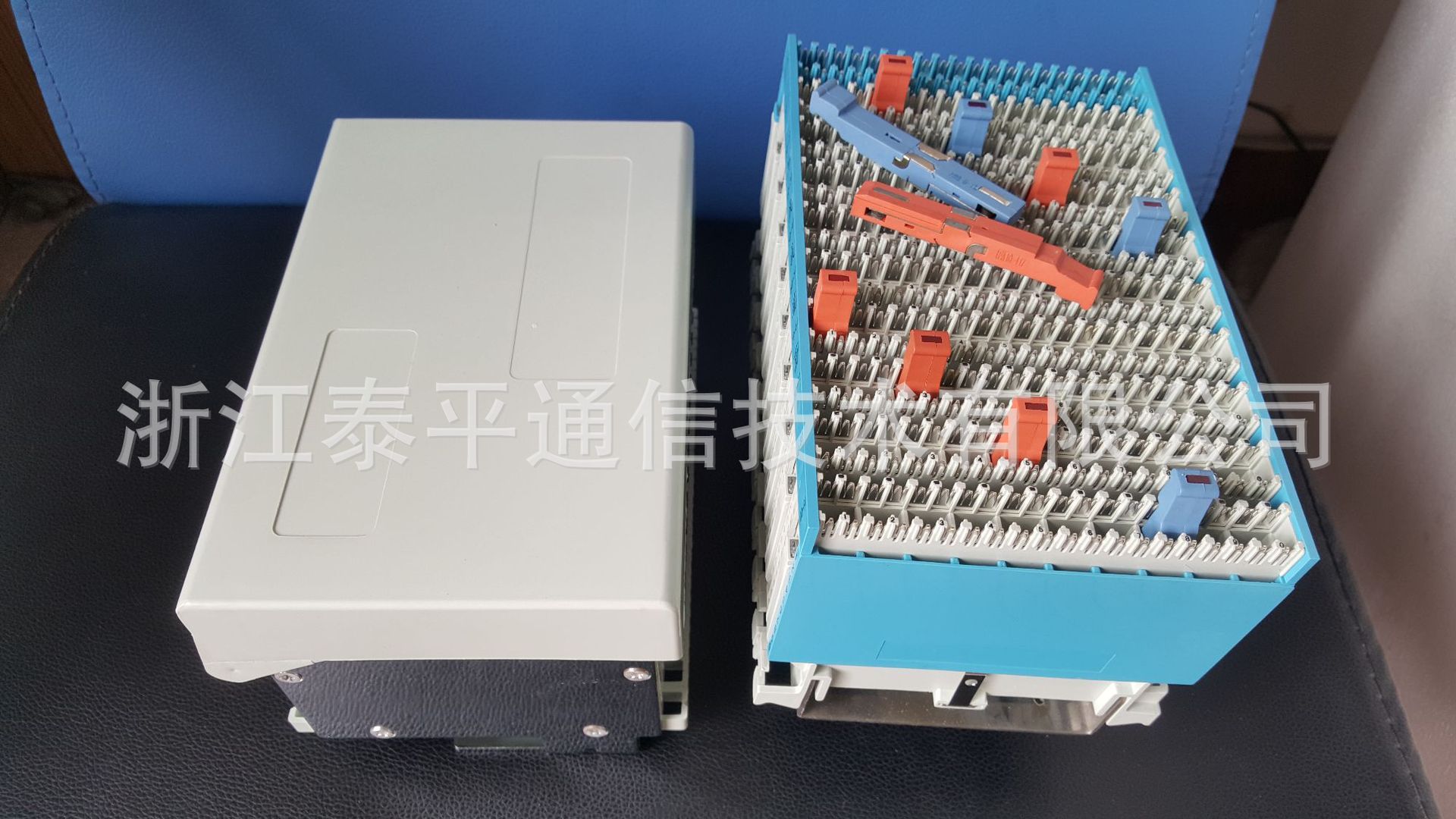

MDF保安单元「TaiPing泰平通信&专业生产各类保安单元|MDF保安器」保安单元|保安器|MDF配线架-总配线架-|MDF音频配线架|MDF电话总配线架（100回线保安接线排）,（128回线测试接线排）,保安器,总配线架机架由保安接线排,保安单元,测试接线排,告警系统等组成,对用户电缆和程控交换机之间起到连接,调线,保护,告警等作用。MDF(Main Distribution Frame)【销售热线：***（QQ：411531611）】
|

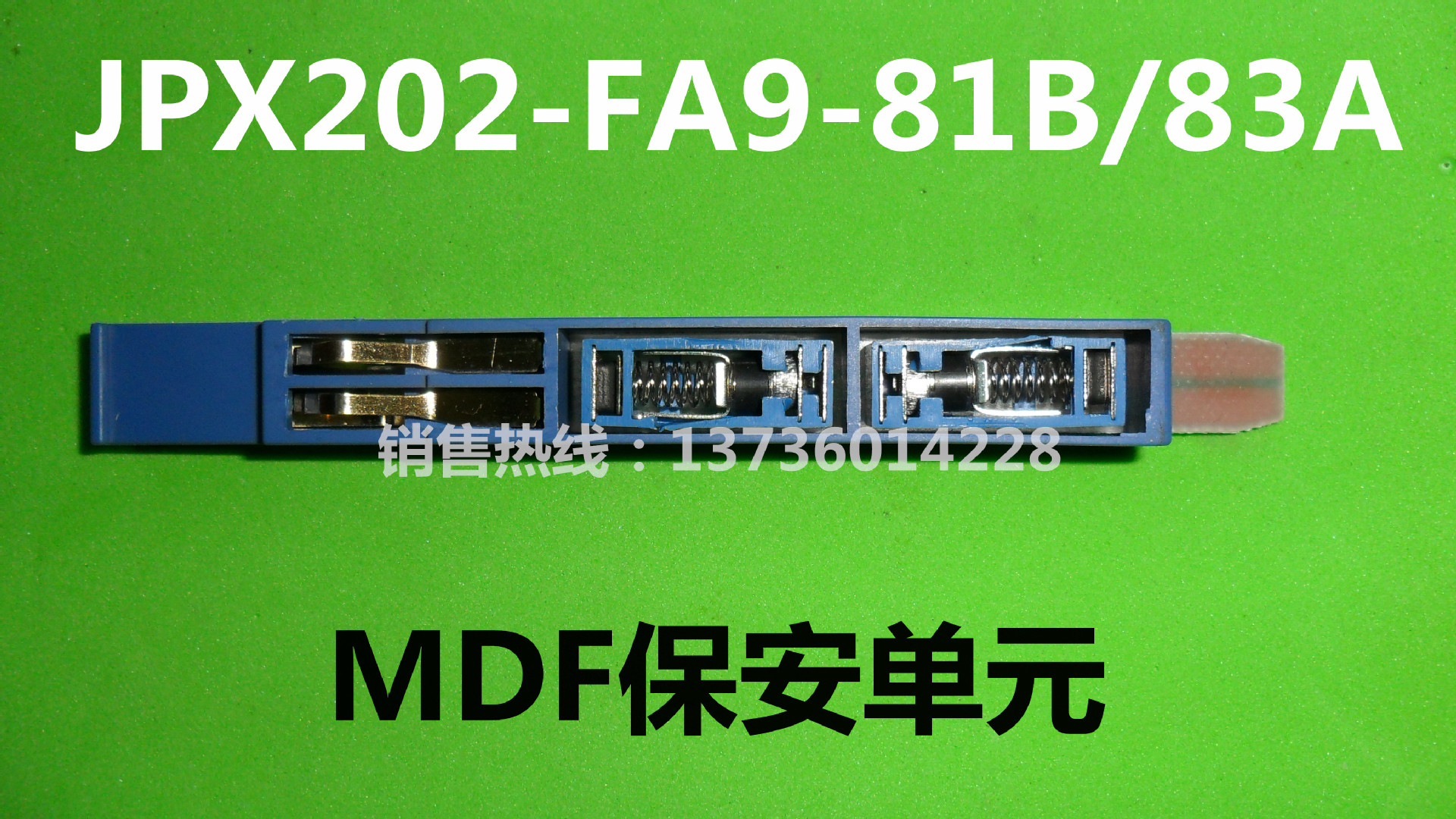

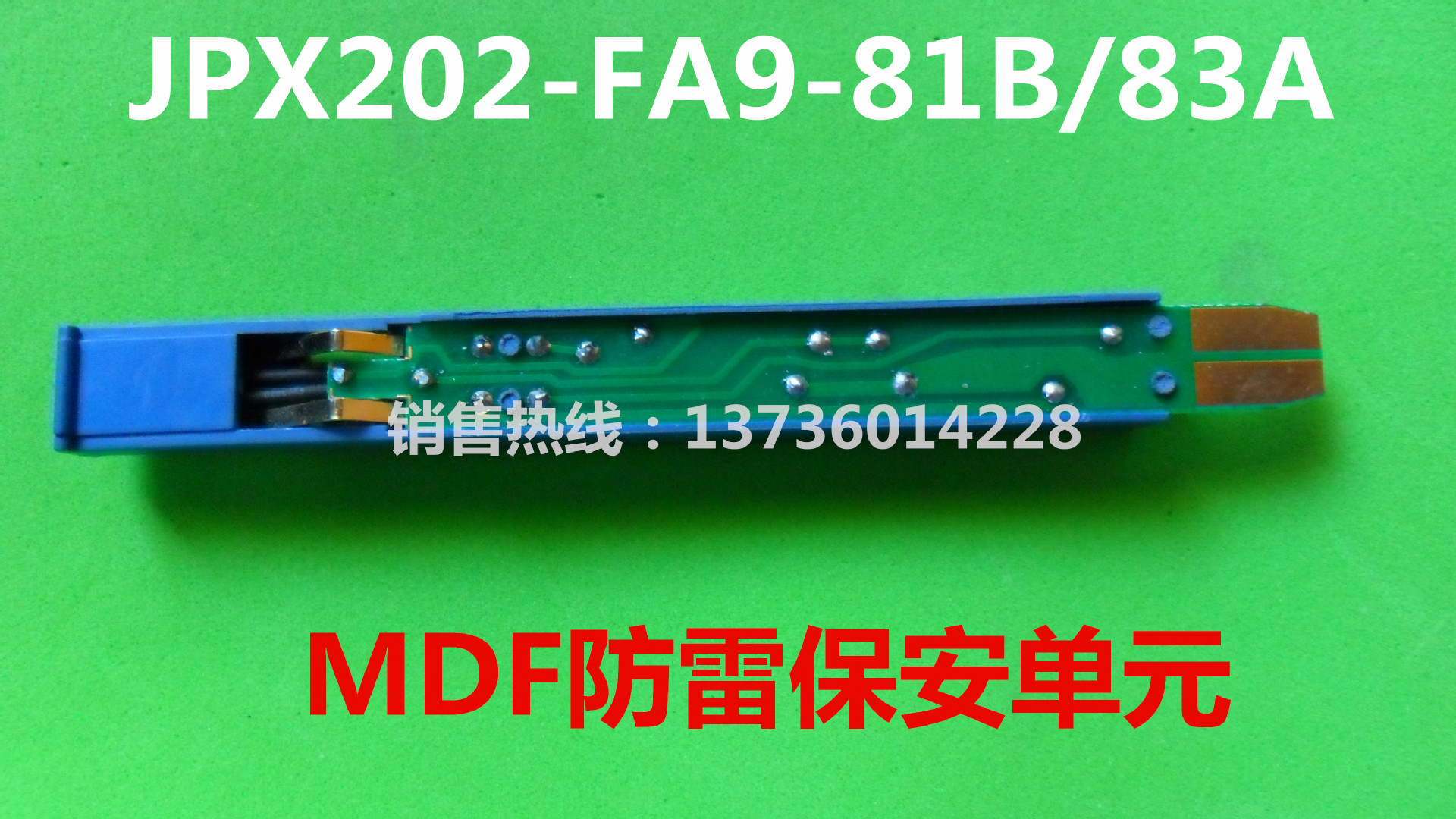

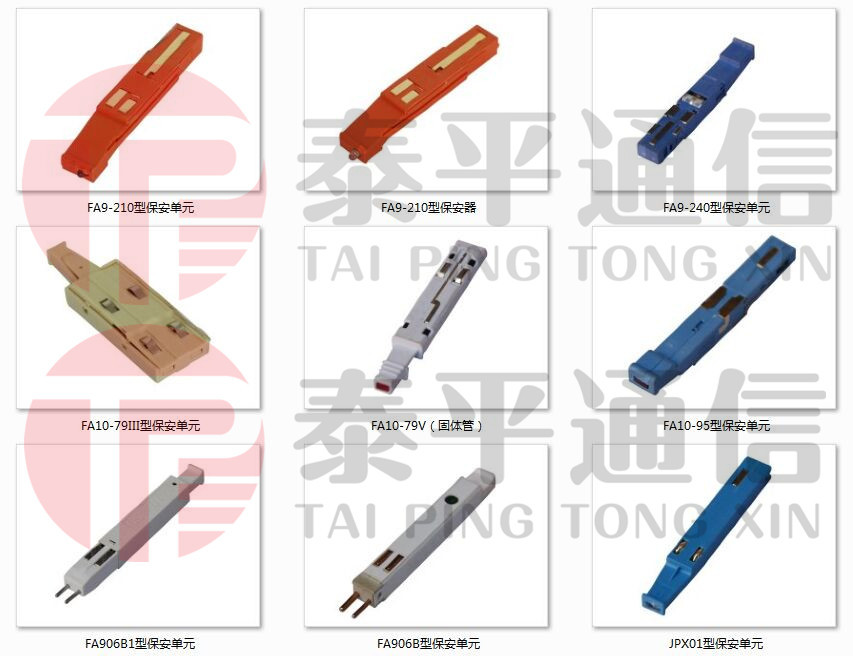

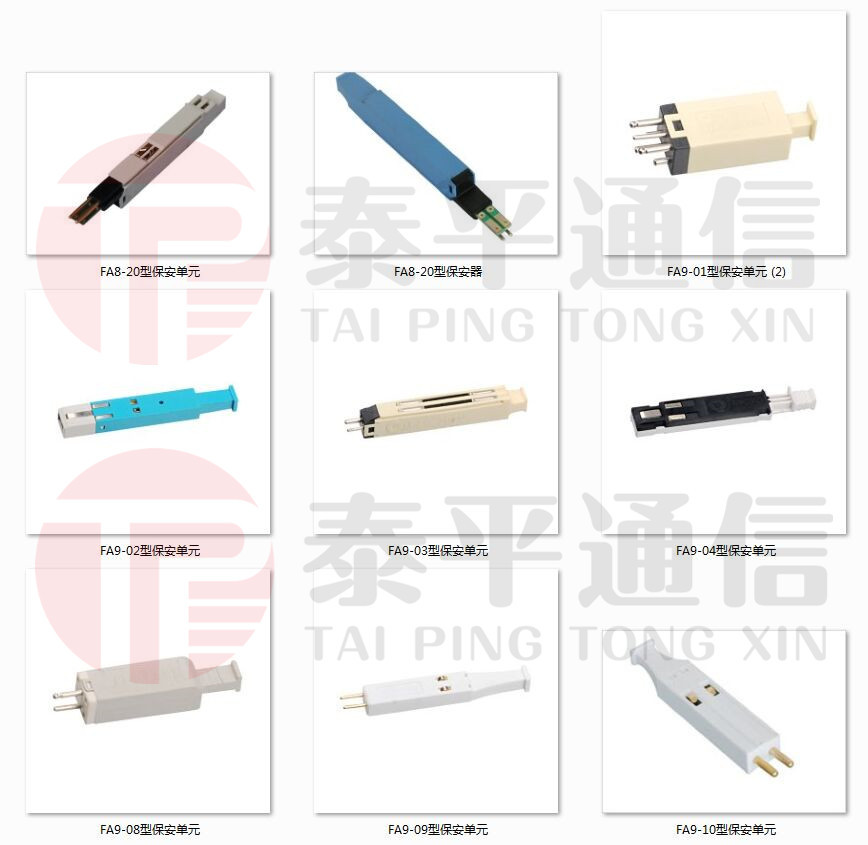

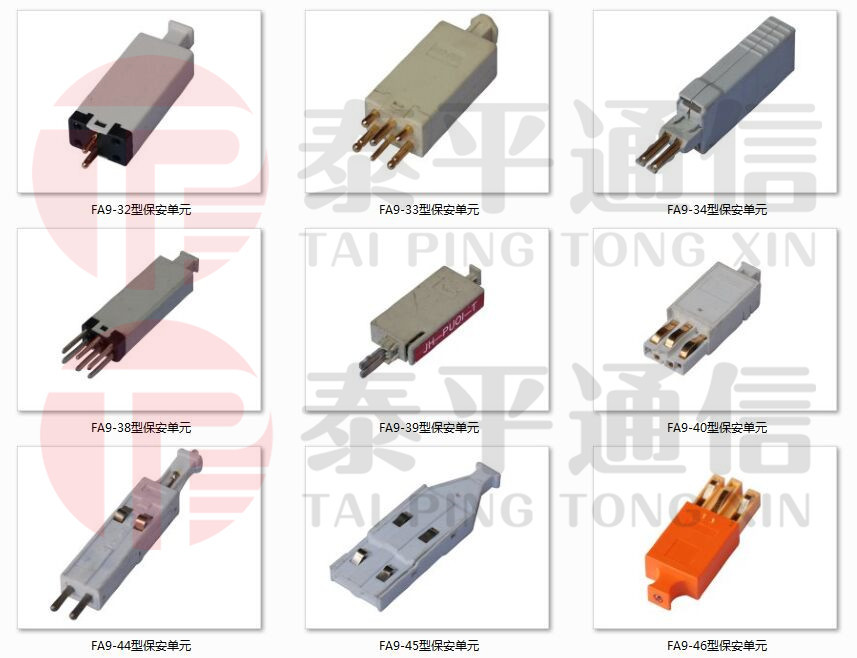

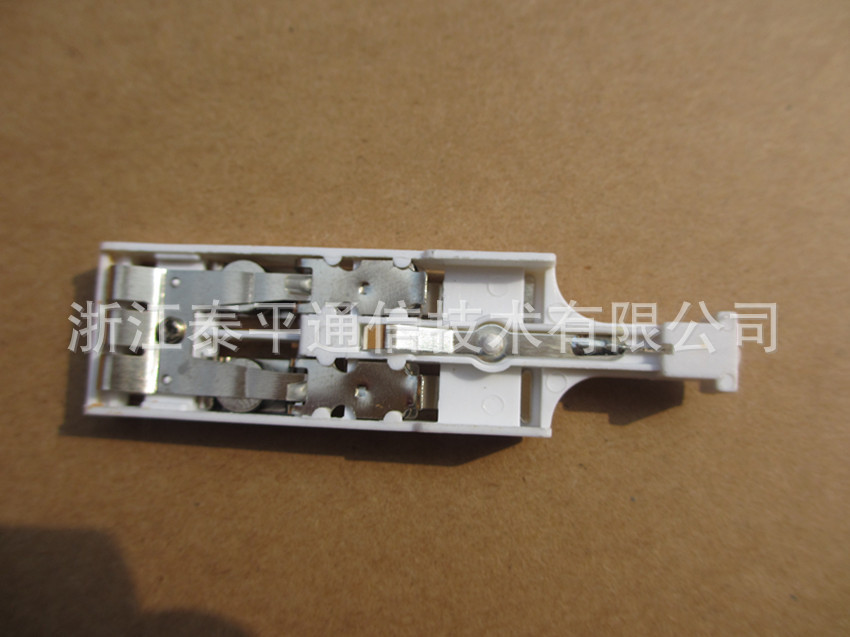

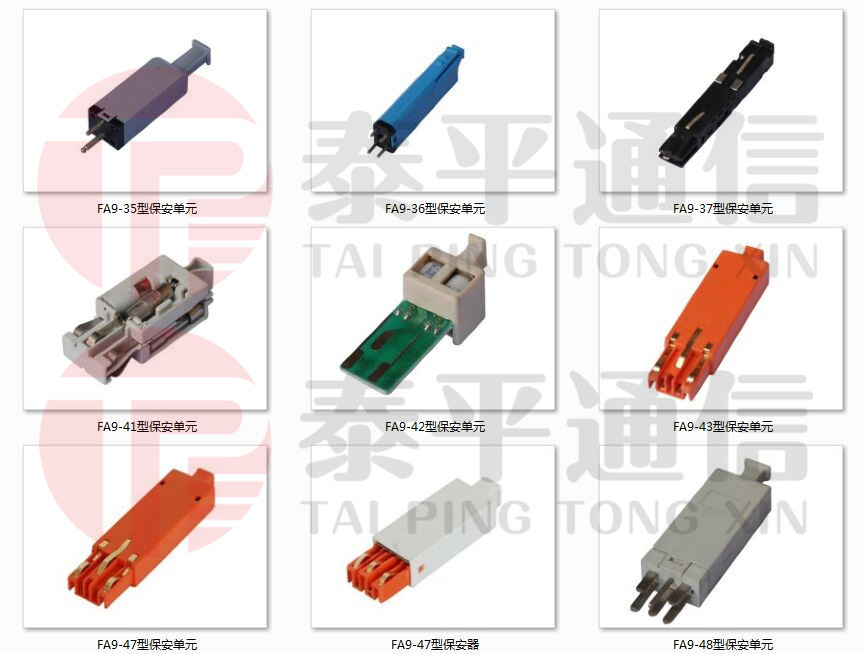

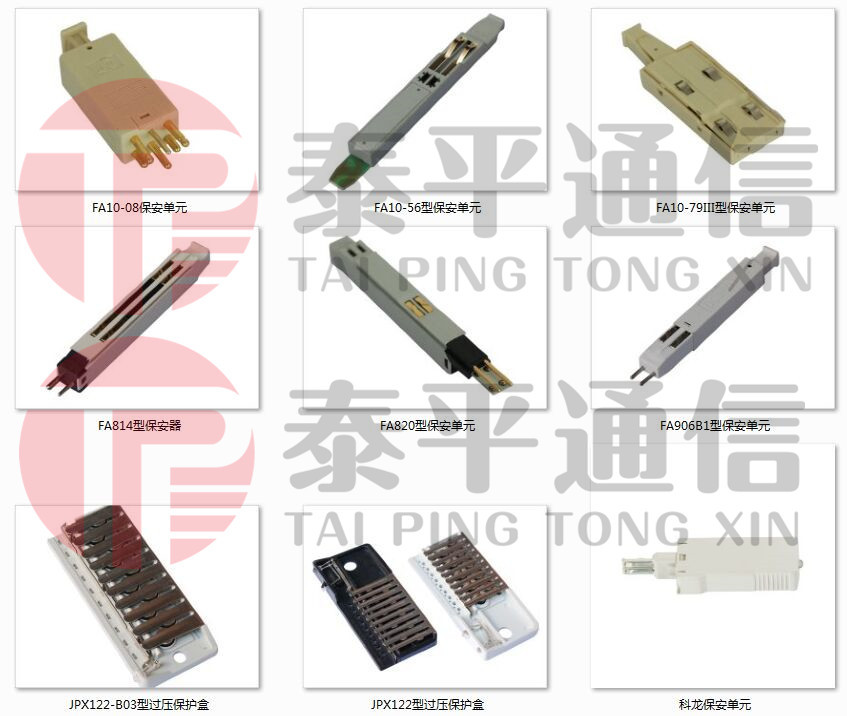

MDF保安单元,半导体保安单元与传统的气体放电管相比,具有快速响应,导通,重复性好,性能稳定,寿命长的特点,同时可以大大降低维护费用及维护工作等。 与集成块保安单元相比,响应时间慢,但性能尚稳定,是目前机房较多在应用的保安单元,今后将由性能更优,安全性能更好的集成块保安单元逐渐取代。 技术要求： 绝缘电阻≥1000MΩ 接触电阻≤7mΩ 常温电阻≤22Ω,a,b线间电阻差≤2Ω 限制电压上限：半导体保安单元在电压上升速率为100KV/s,限制电压上限≤260V。 不动作电压：在保安单元的各外线输入端和地之间施加-185V的直流电压,各输入端和地之间不能导通。 不动作电流：40℃时不动作电流为90mA,1h不动作。 限流特性：25℃时
|
泰平通信（TaiPing）|3W三网通信(SanWang)专业生产各类MDF总配线架（柜）,保安接线排,测试接线排,保安单元,MDF保安器,接线工具等。具有品种全,产量高,性能指标优越等优点。欢迎前来质询《销售热线：***,QQ:411531611》
|

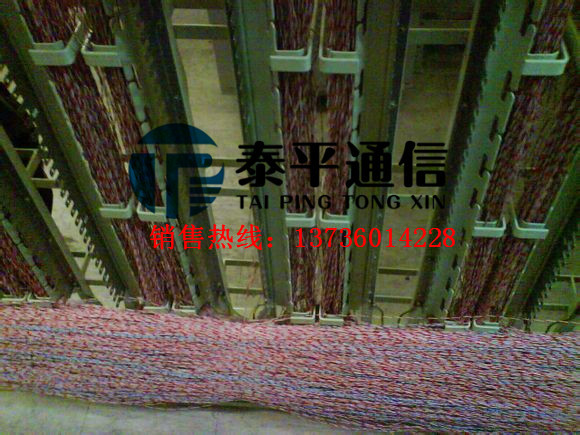

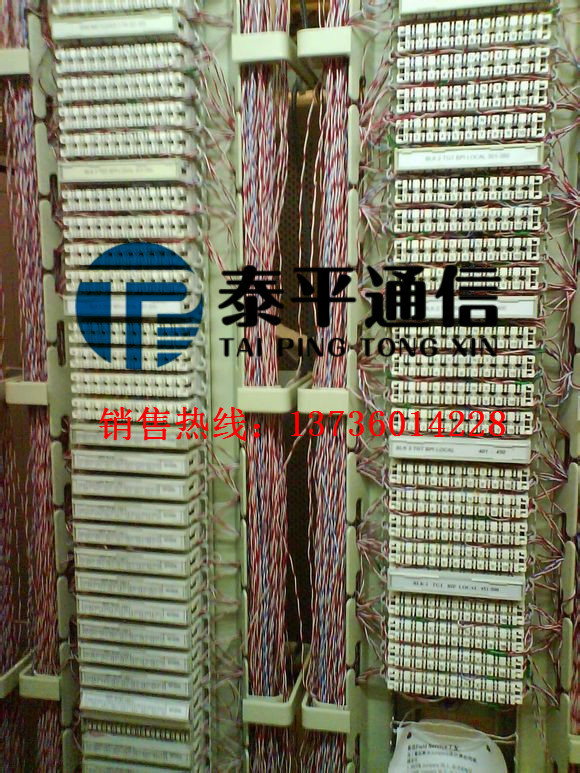

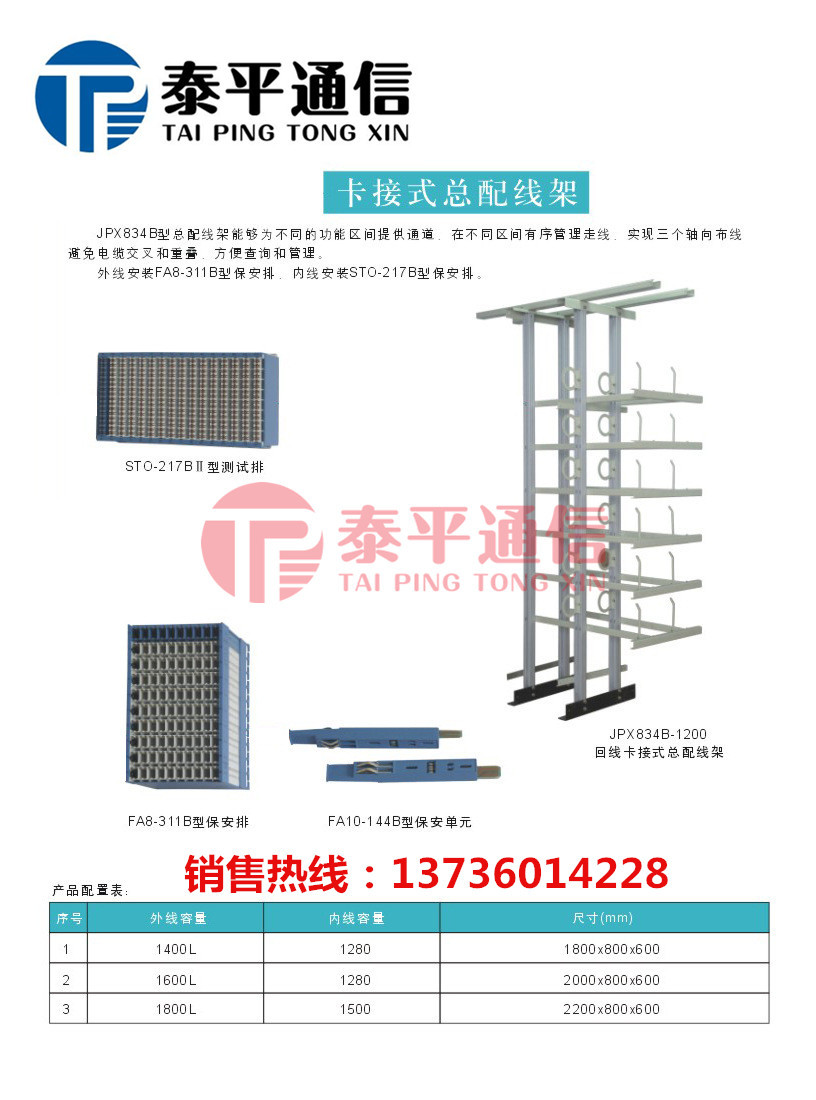

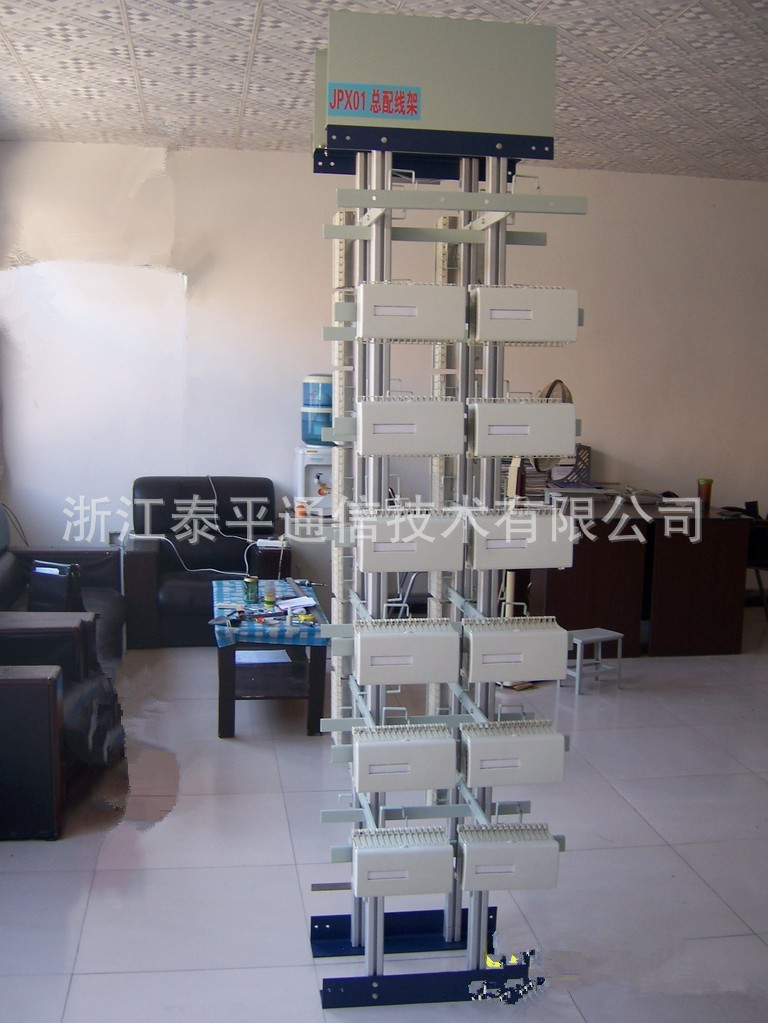

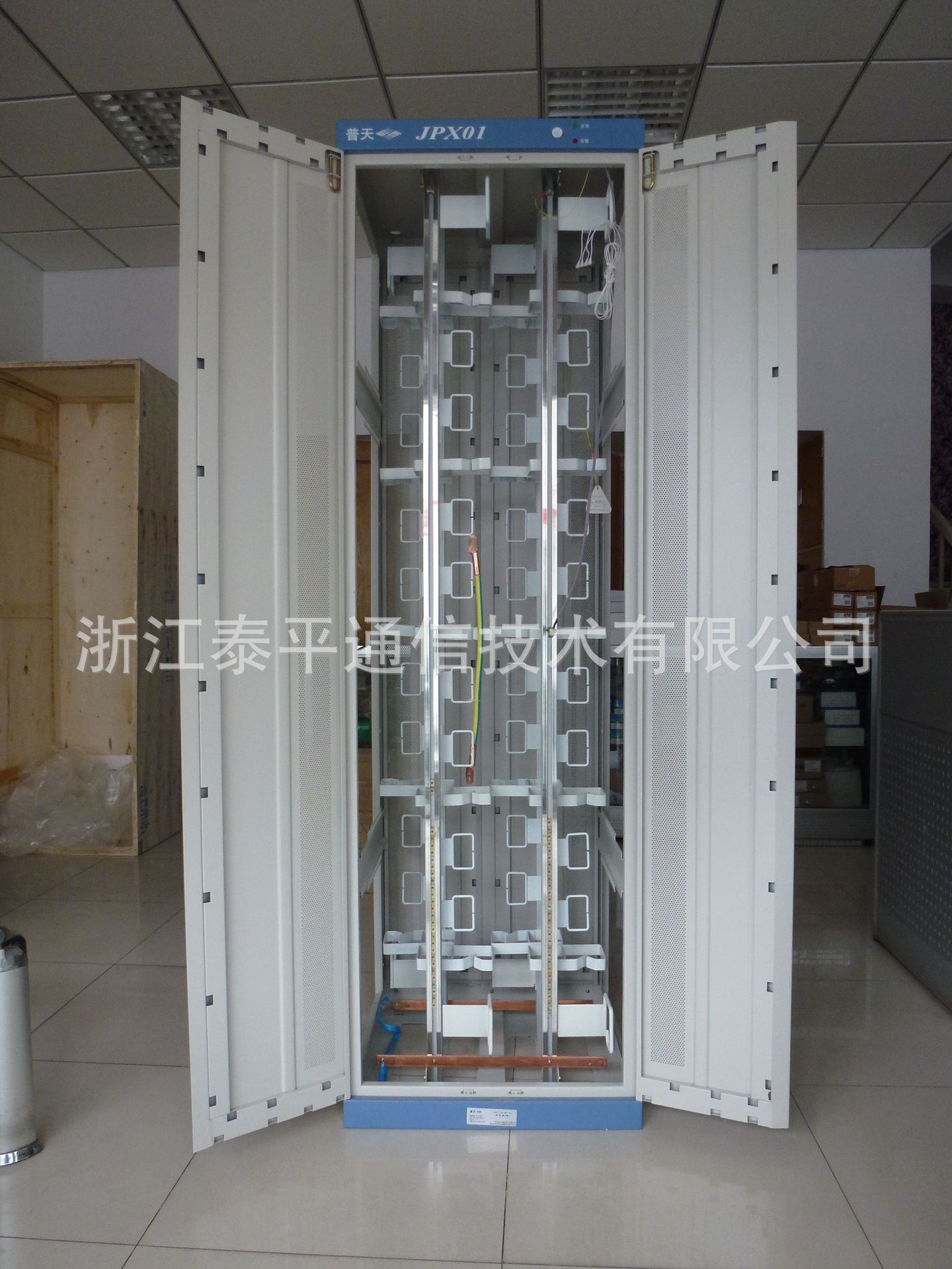

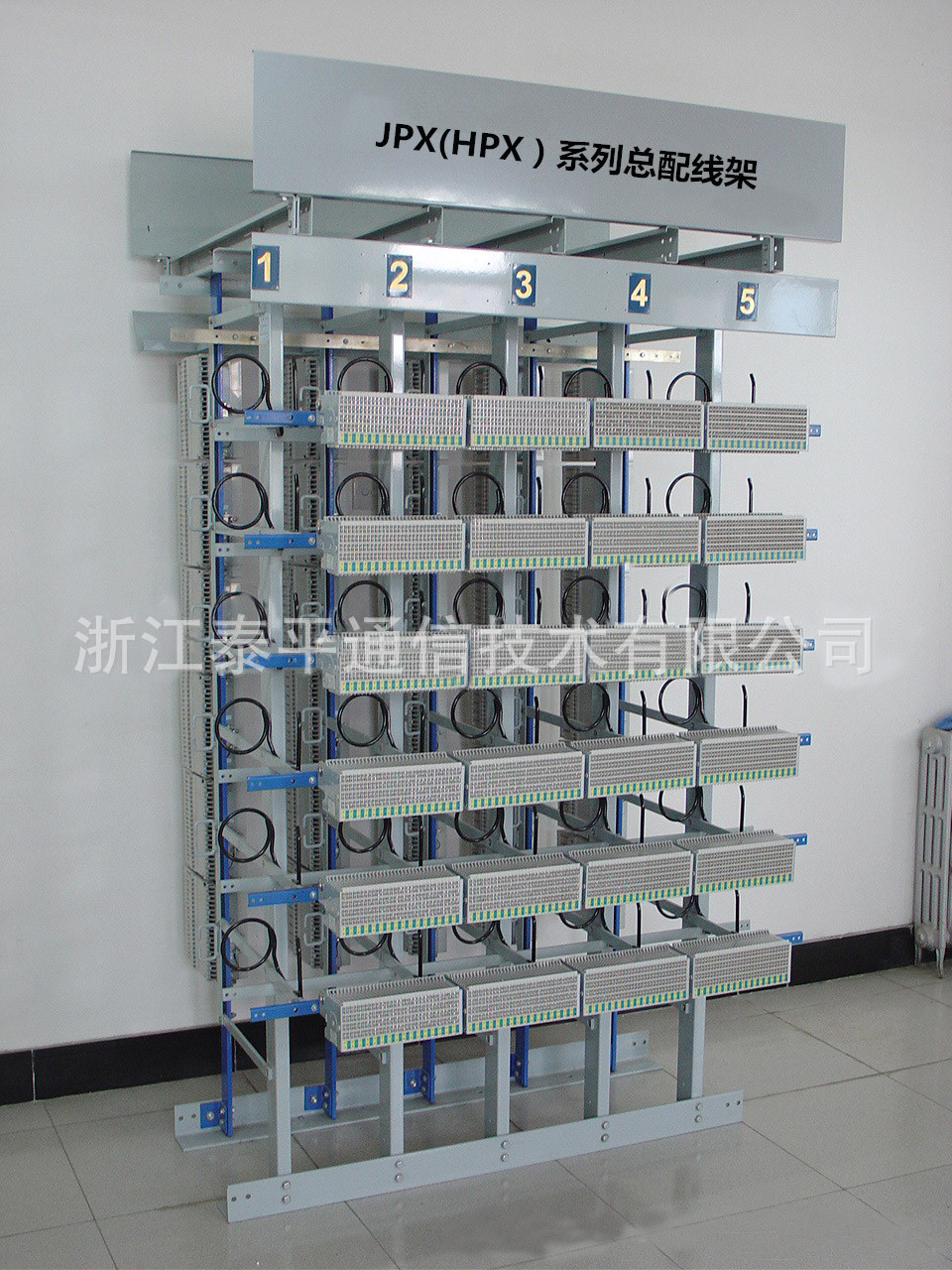

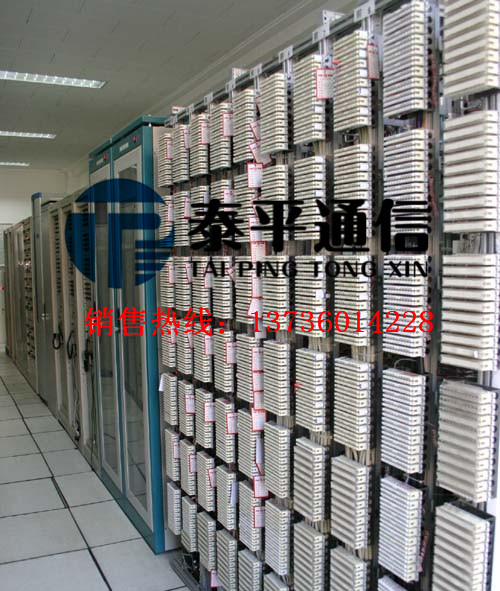

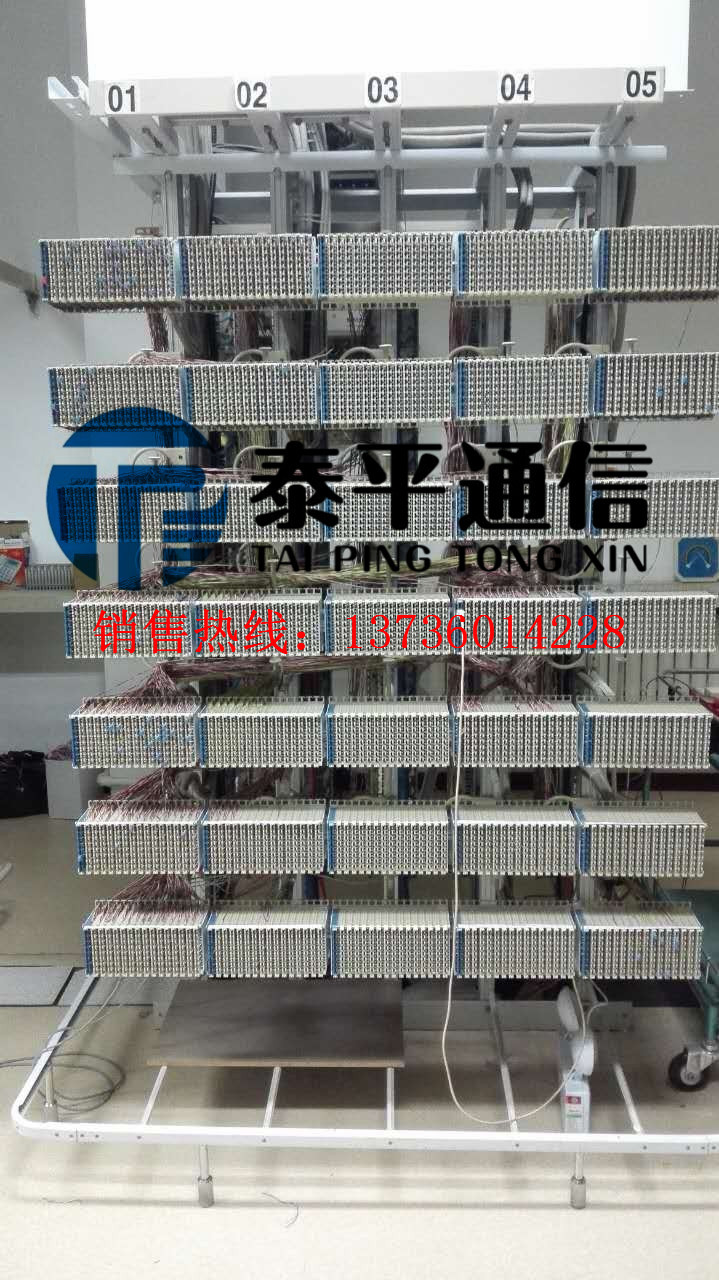

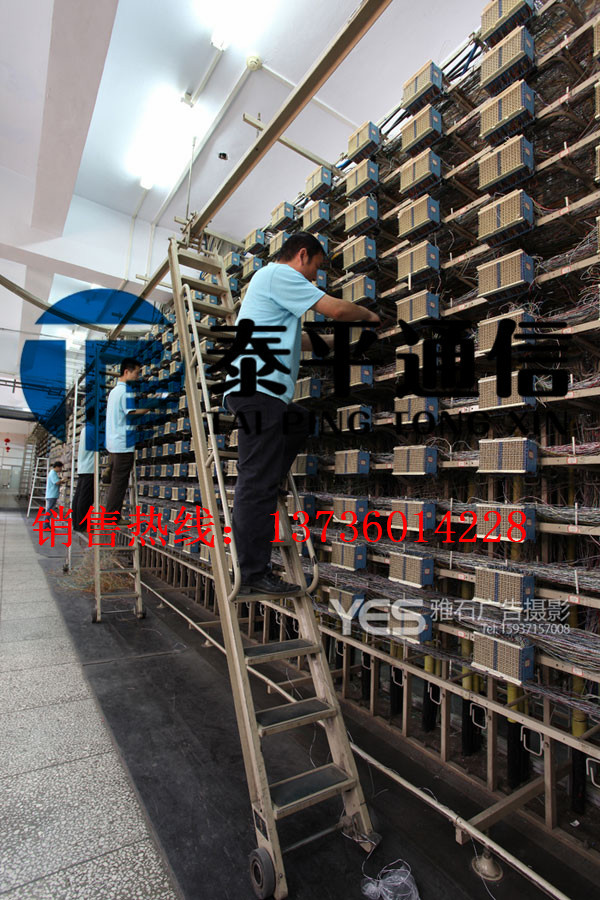

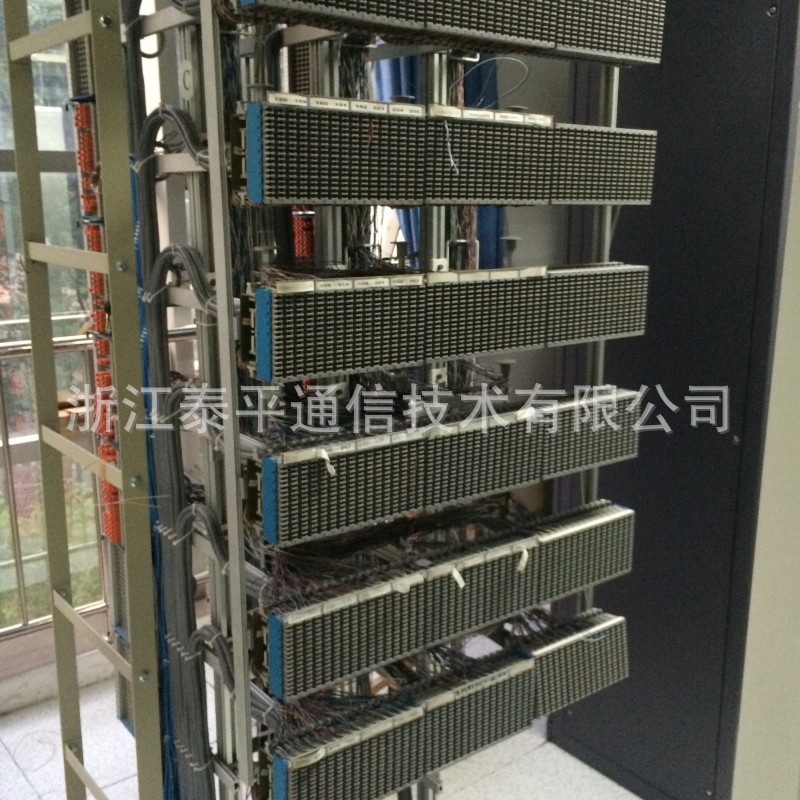

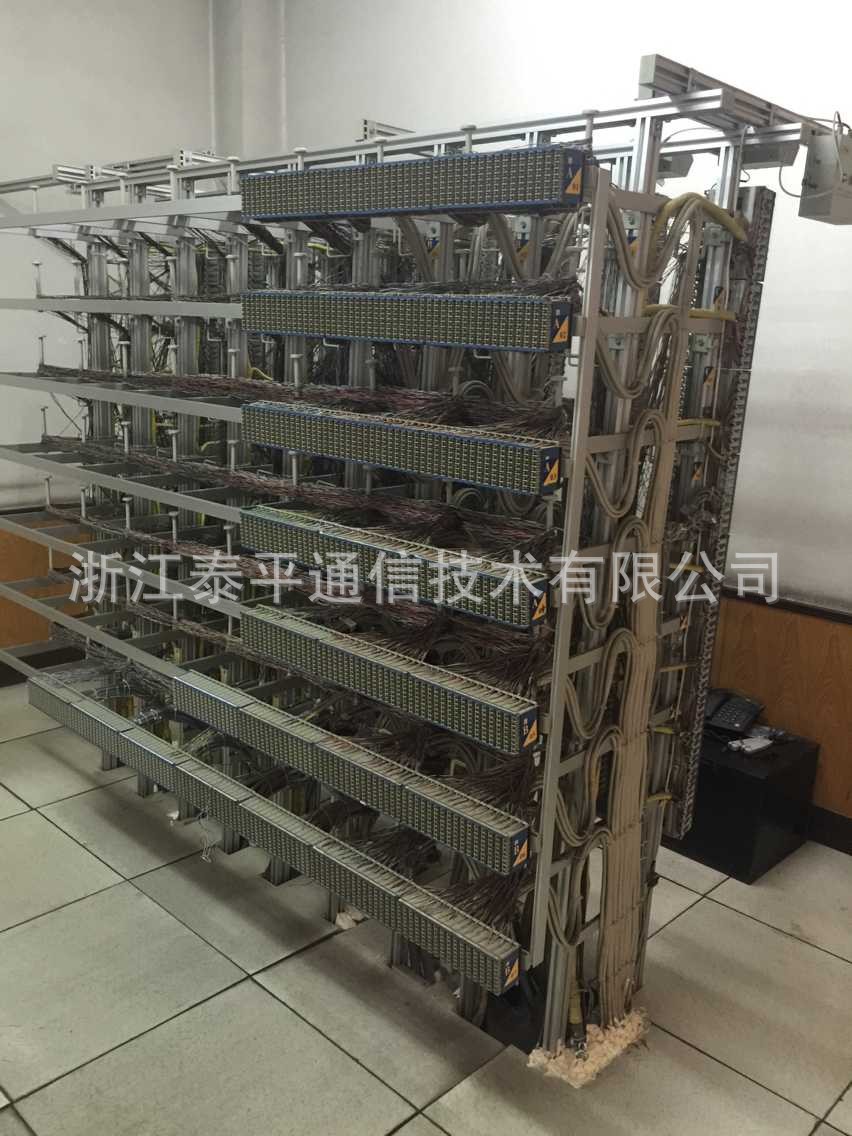

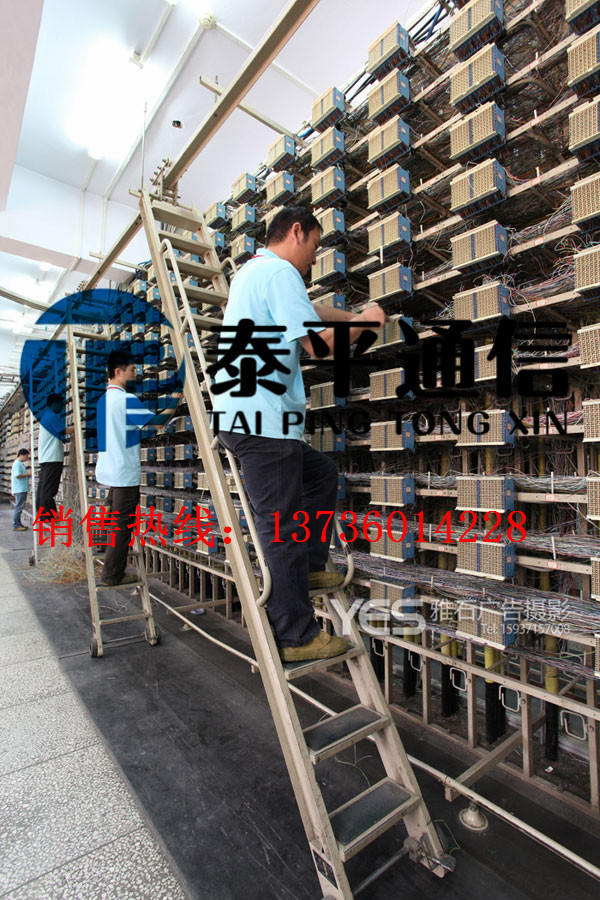

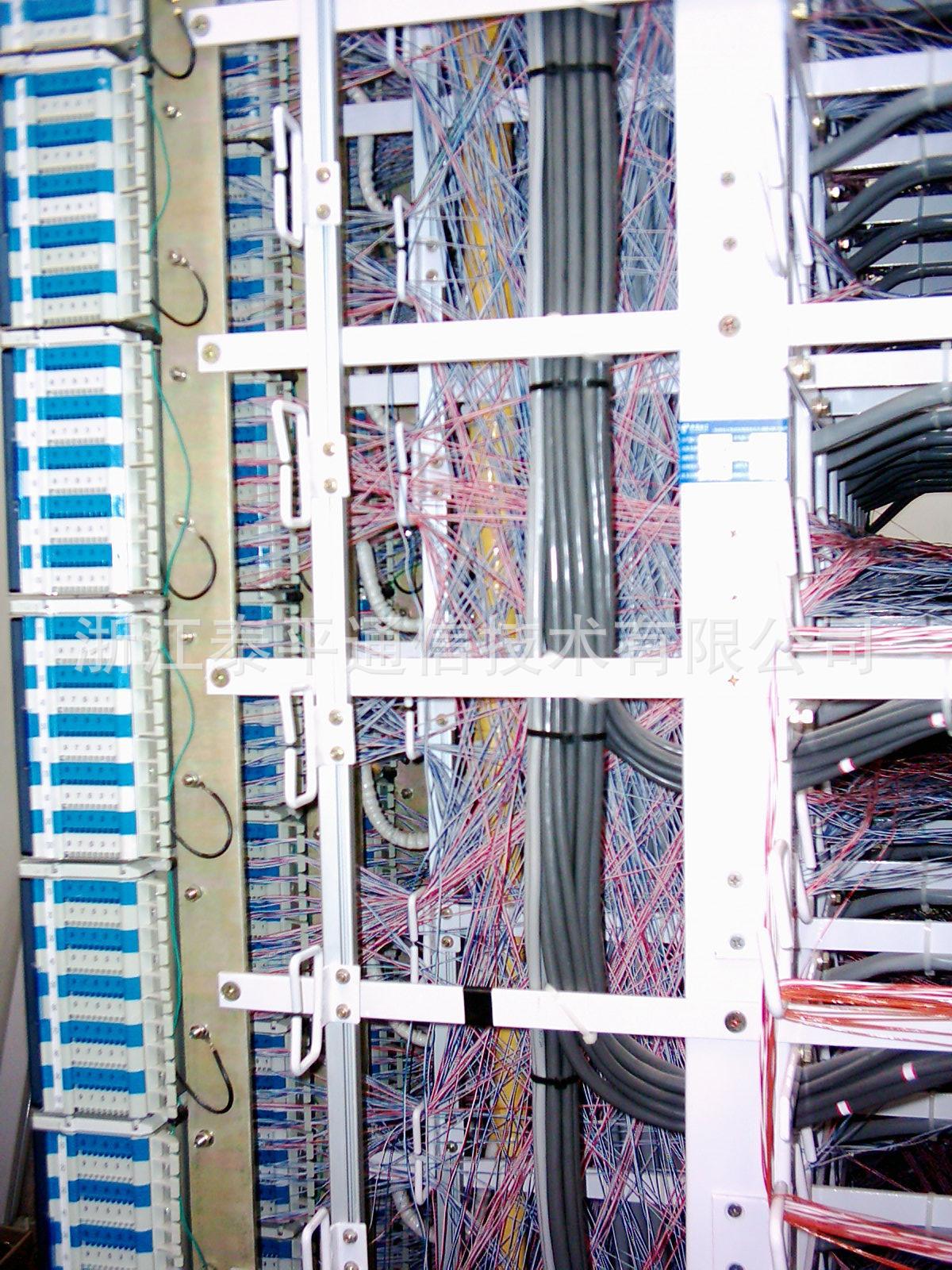

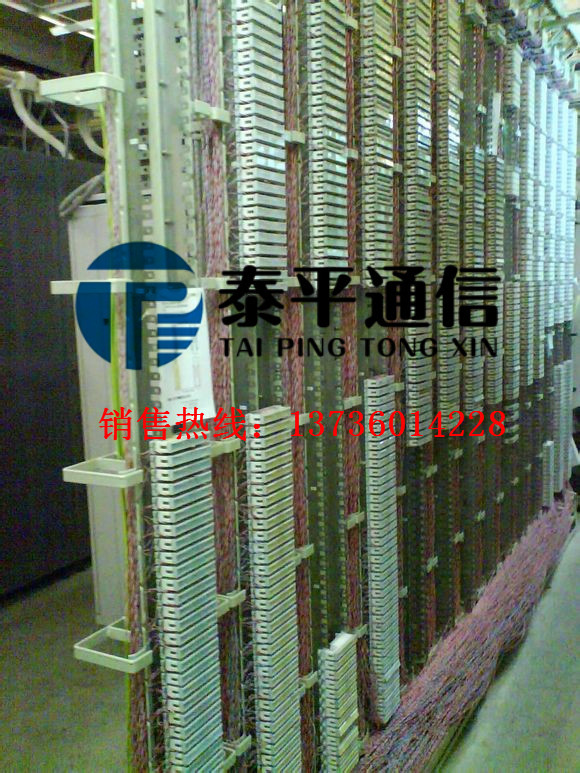

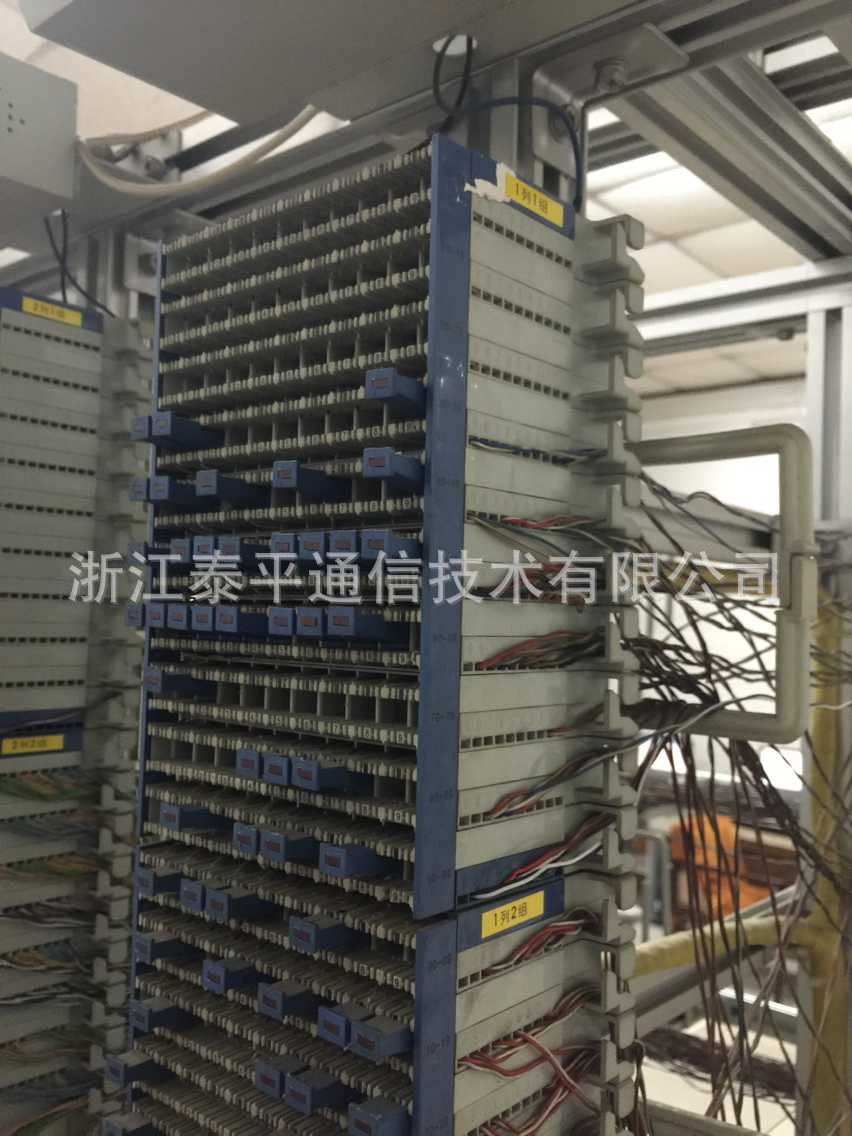

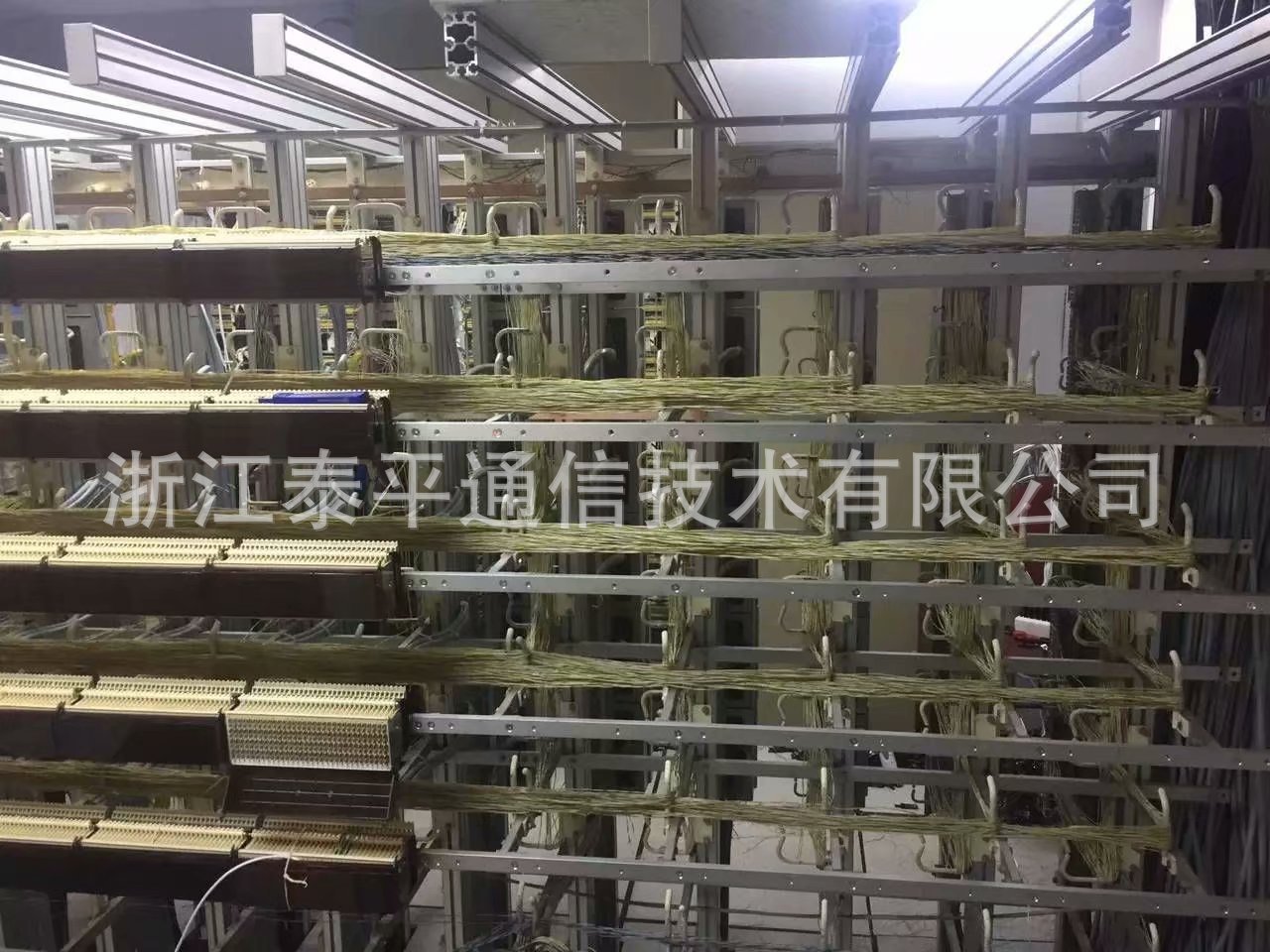

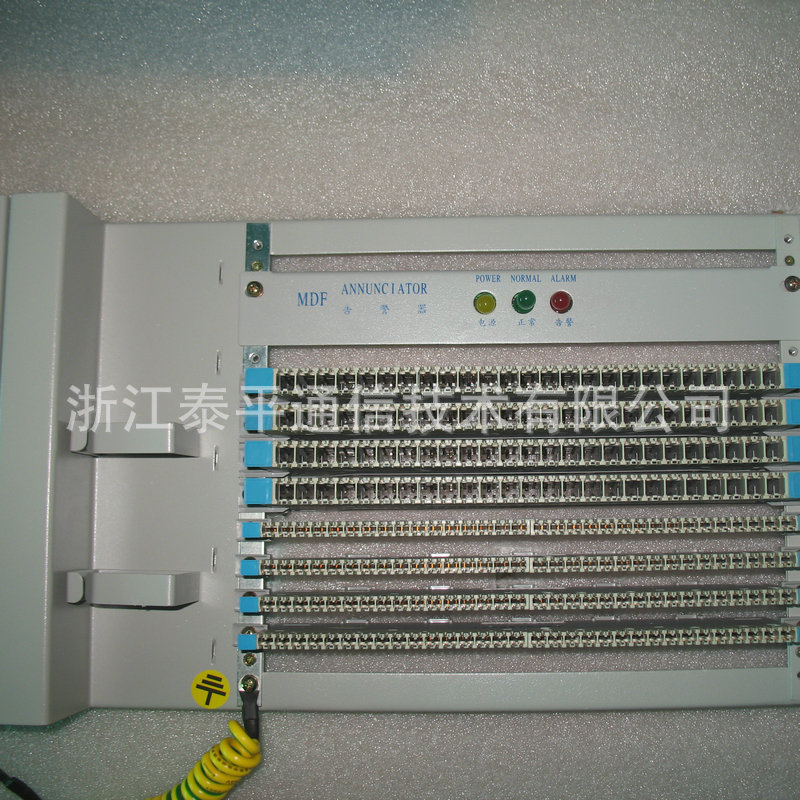

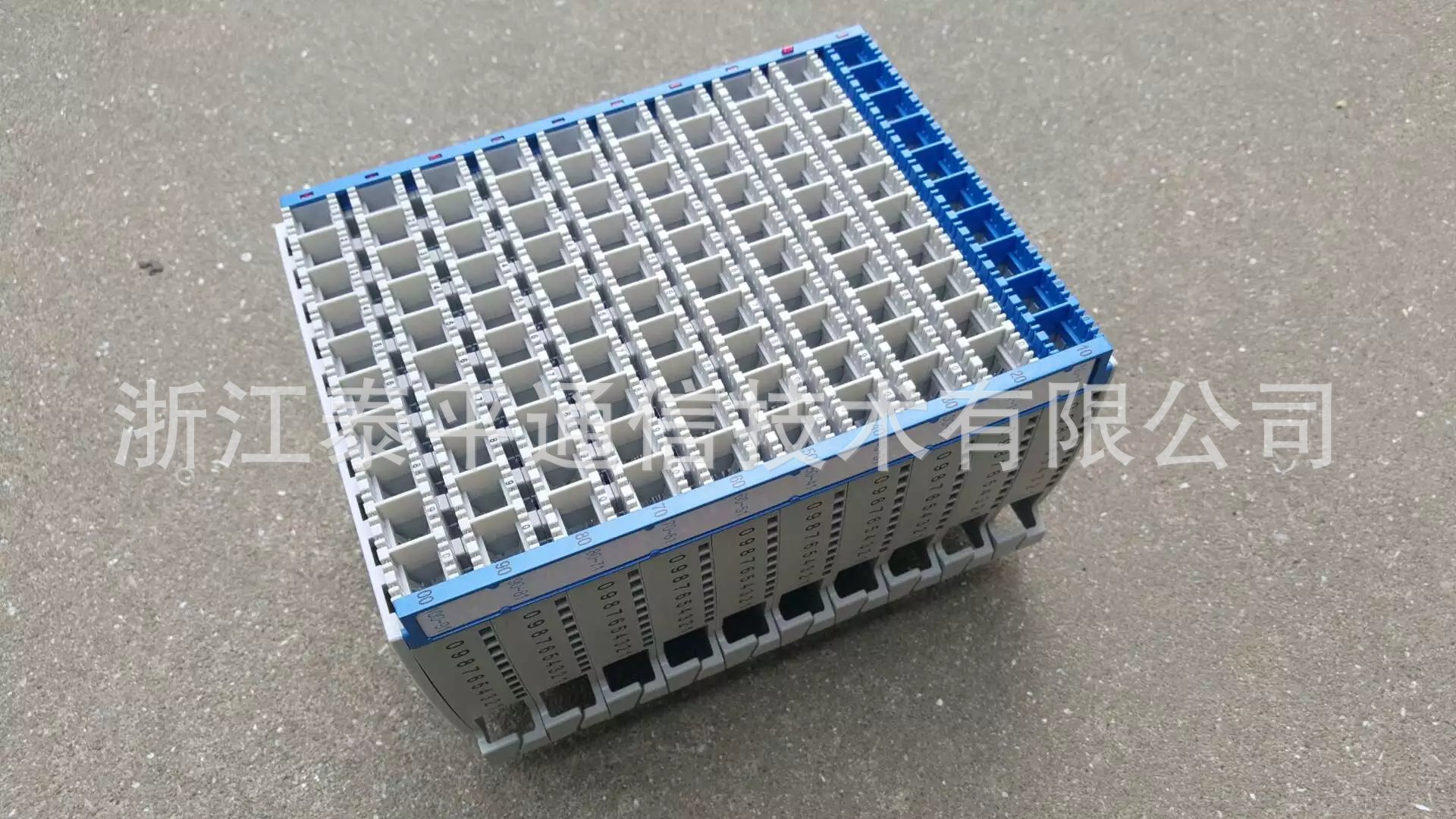

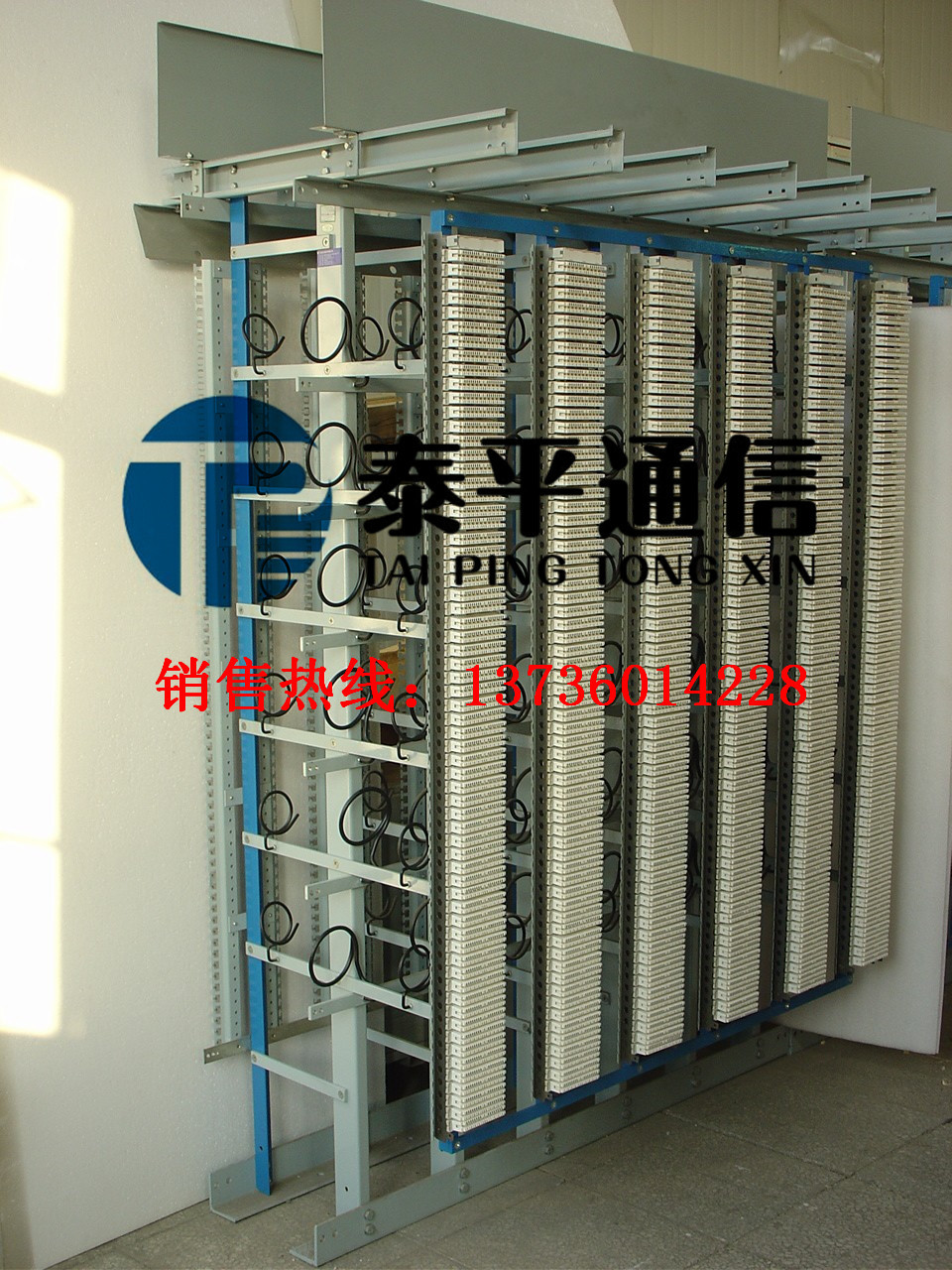

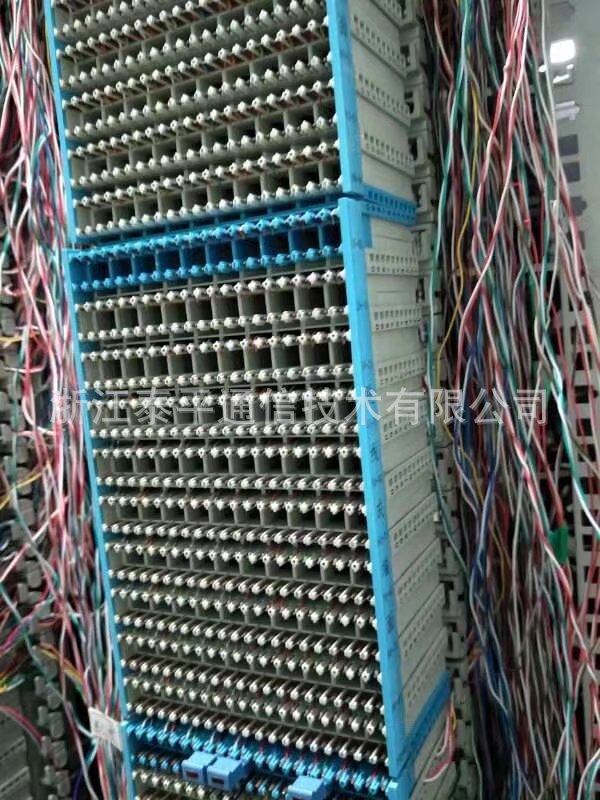

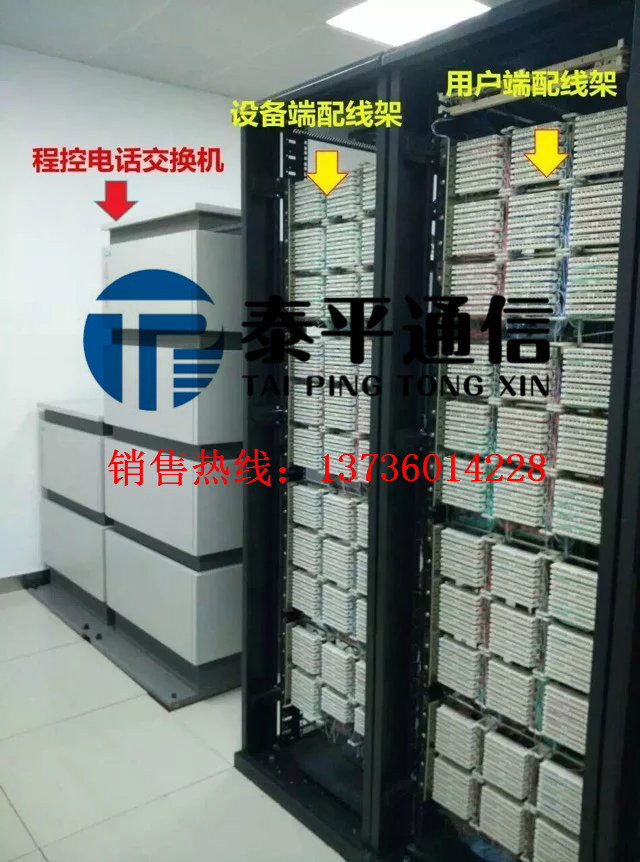

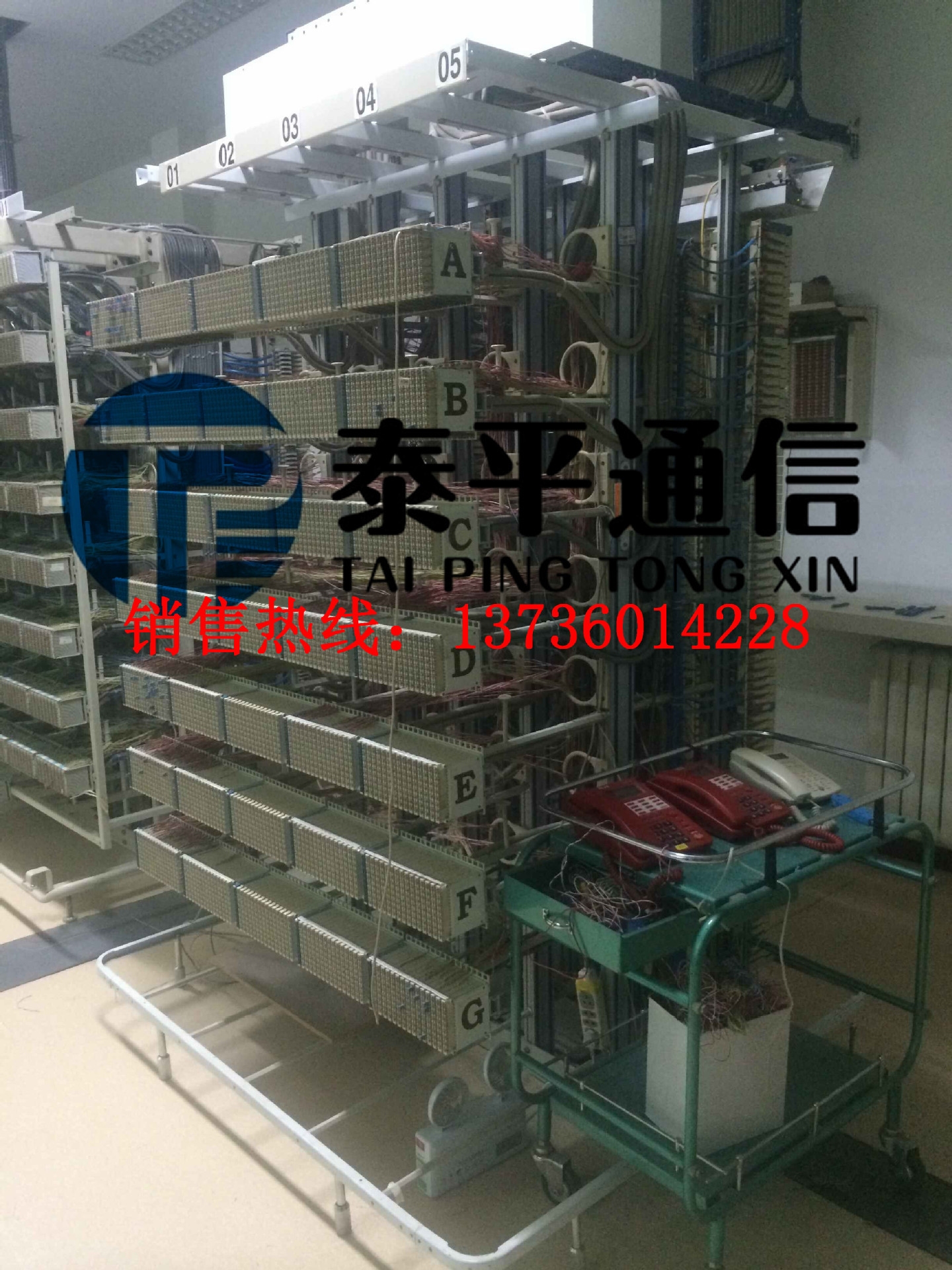

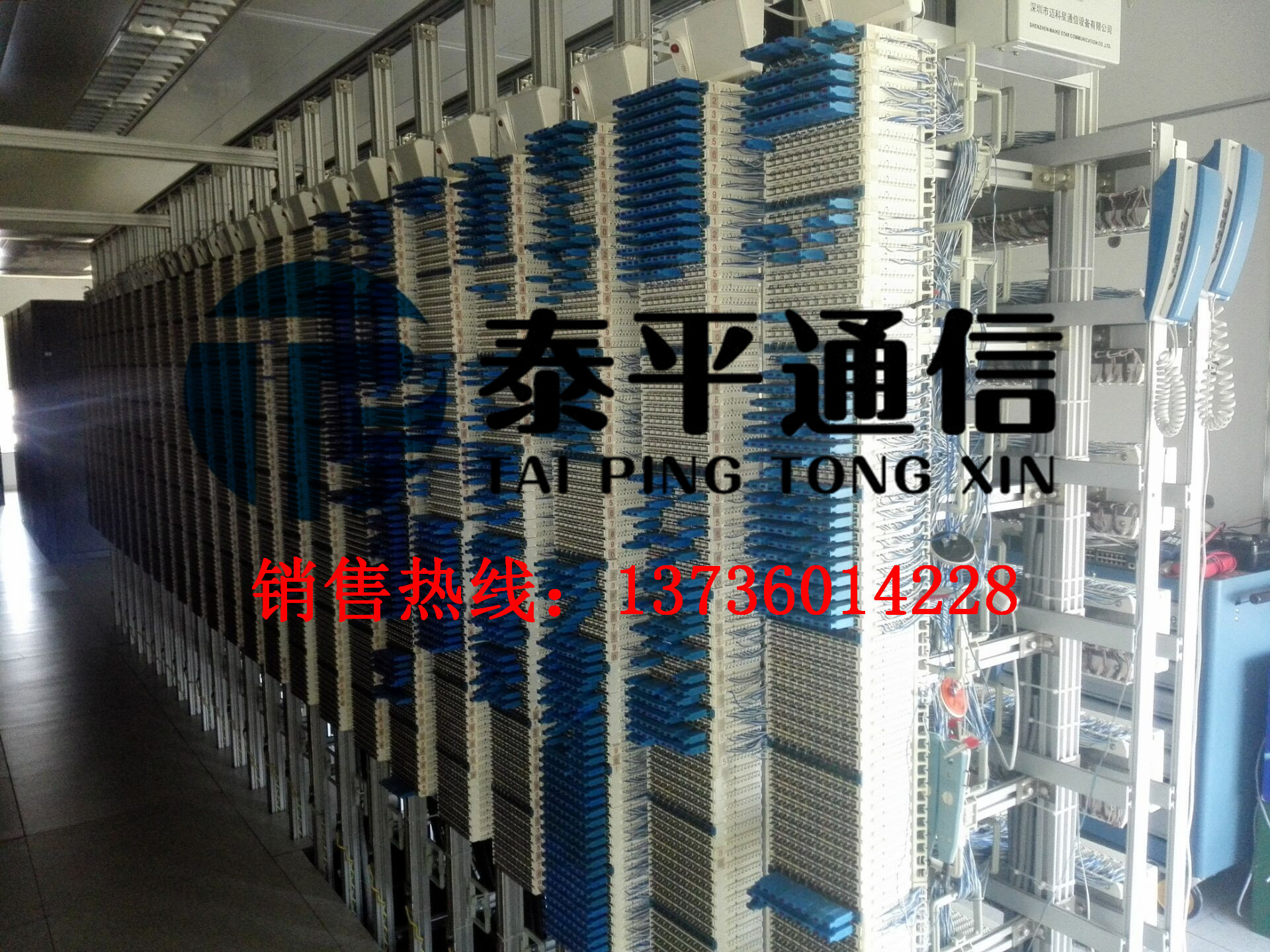

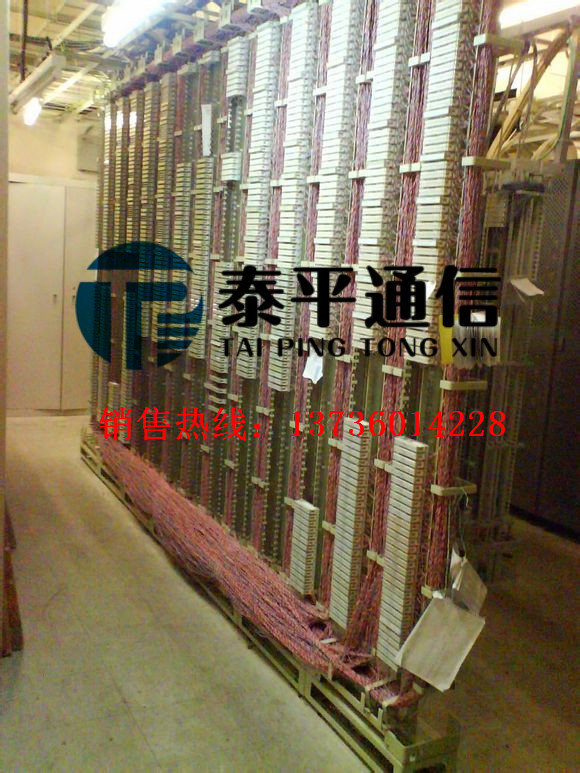

JPX01B总配线架
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
产品特点：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1,机架高度低,6000回线双面总配线架总高度仅为2.6米,省略了滑梯,既方便又安全；
2,机架采用铝型材,整体外形美观。型材上不需打孔,与其它机架并架,扩容方便； 3,接触部分采用镀金工艺,确保不氧化,接触可靠,电阻小； 4,机架与模块色调和谐,排号,线号一一对应,使人醒目； 5,密度大,强度高,重量轻,与国内其它同类产品相比,相同容量下占用空间较小； 6,内,外线成端,跳线连接均采用一把卡接工具,方便可靠,快捷。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
工作条件： 性能指标： 保安单元 接触电阻：≤7mΩ 绝缘电阻：≥1000MΩ 边流保护：安全电流：90mA,1h不动作（环境 温度 40℃,测试电压60VDC) 常温直流电阻：≤22Ω,a,b线间电阻差：≤2Ω 过压保护：直流击穿电压：190V--260V 脉冲击穿电压：≤800V（1KV/uS电压上升率时） 保安接线排,测试接线排 接触电阻：间：≤7mΩ
成端处：≤3mΩ 绝缘电阻：≥1000MΩ 抗电强度：≥1000VAC(历时1min不击穿,无飞弧） 拉脱力：≥25N 芯线直径：0.40--0.60mm(绝缘层外径<1.4mm)  订货指南：
|

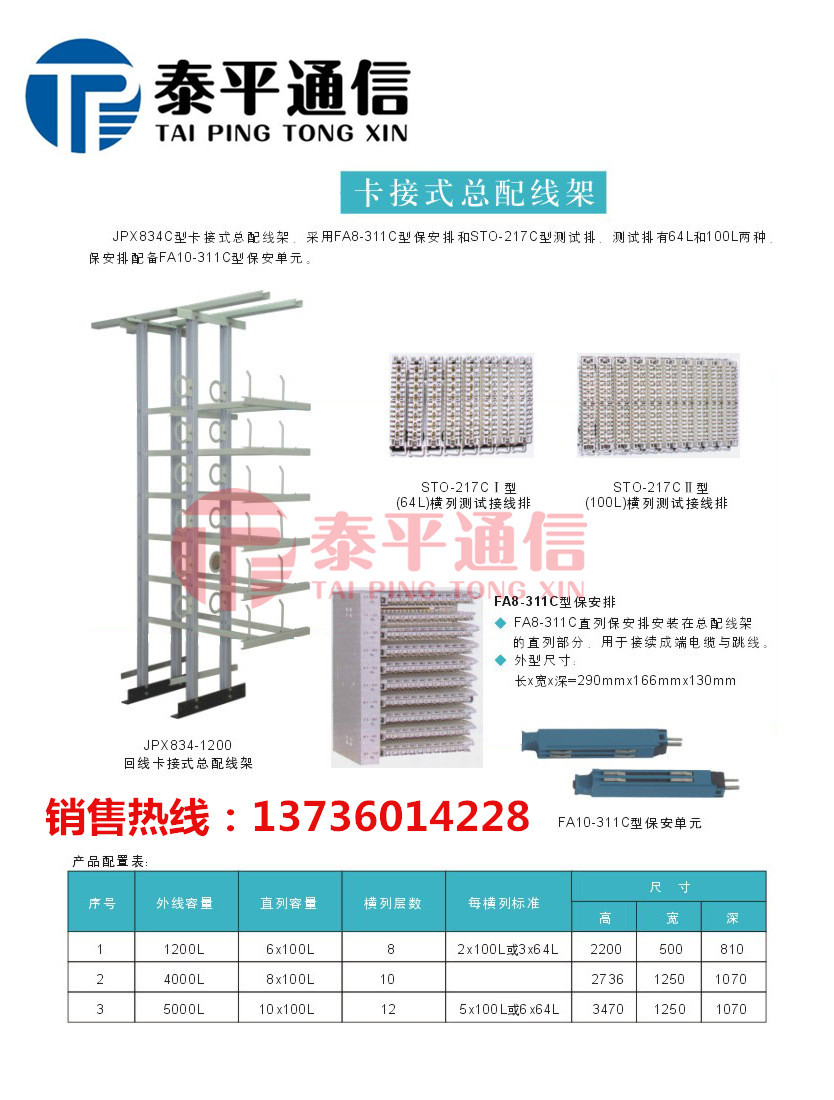

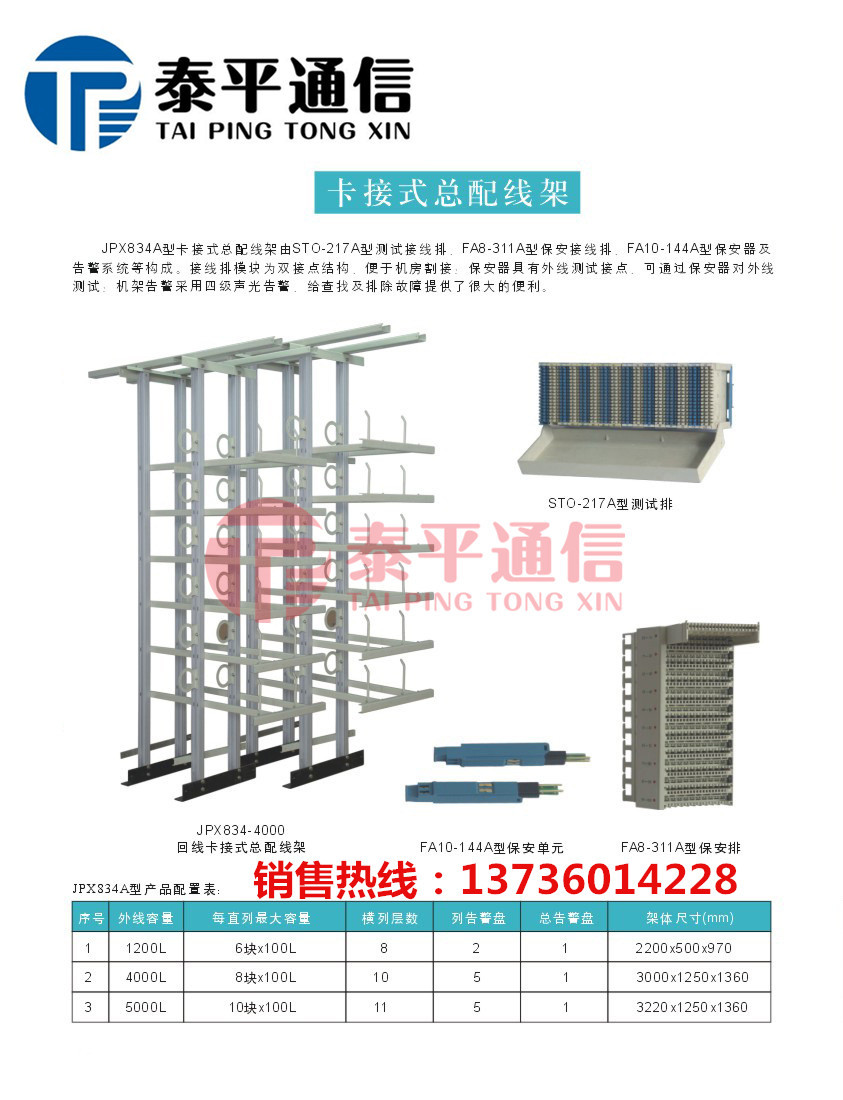

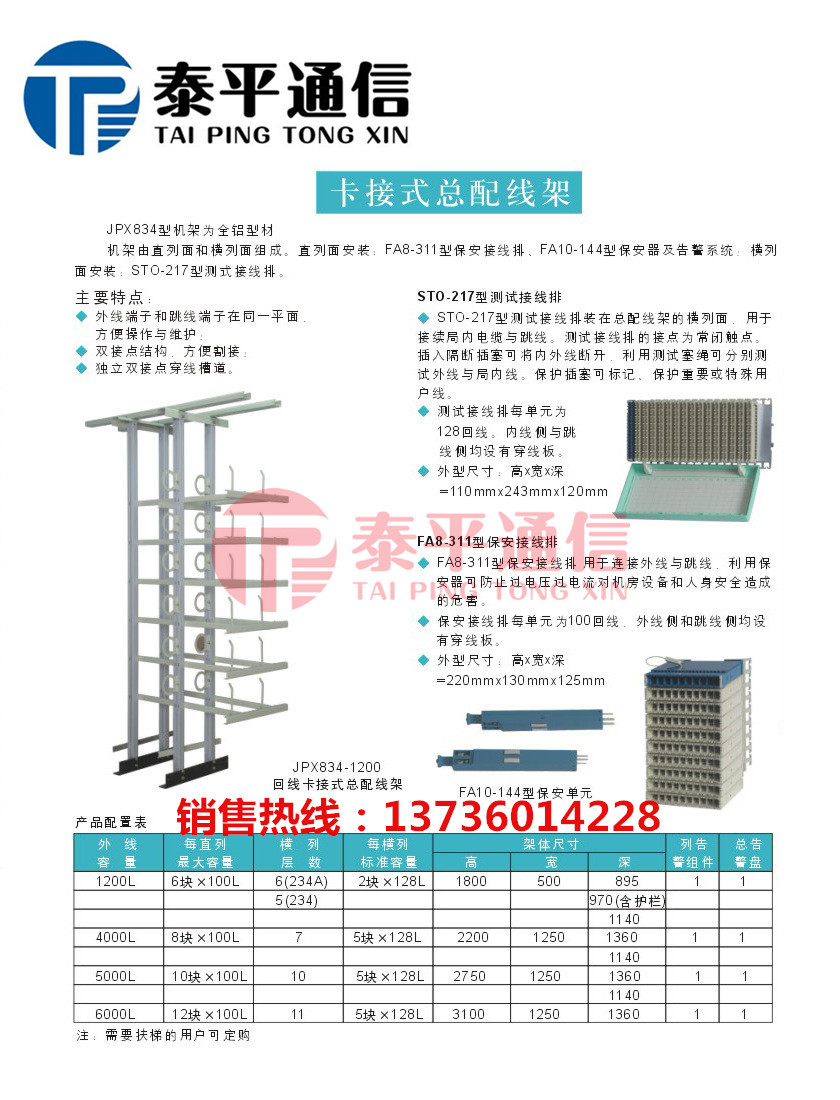

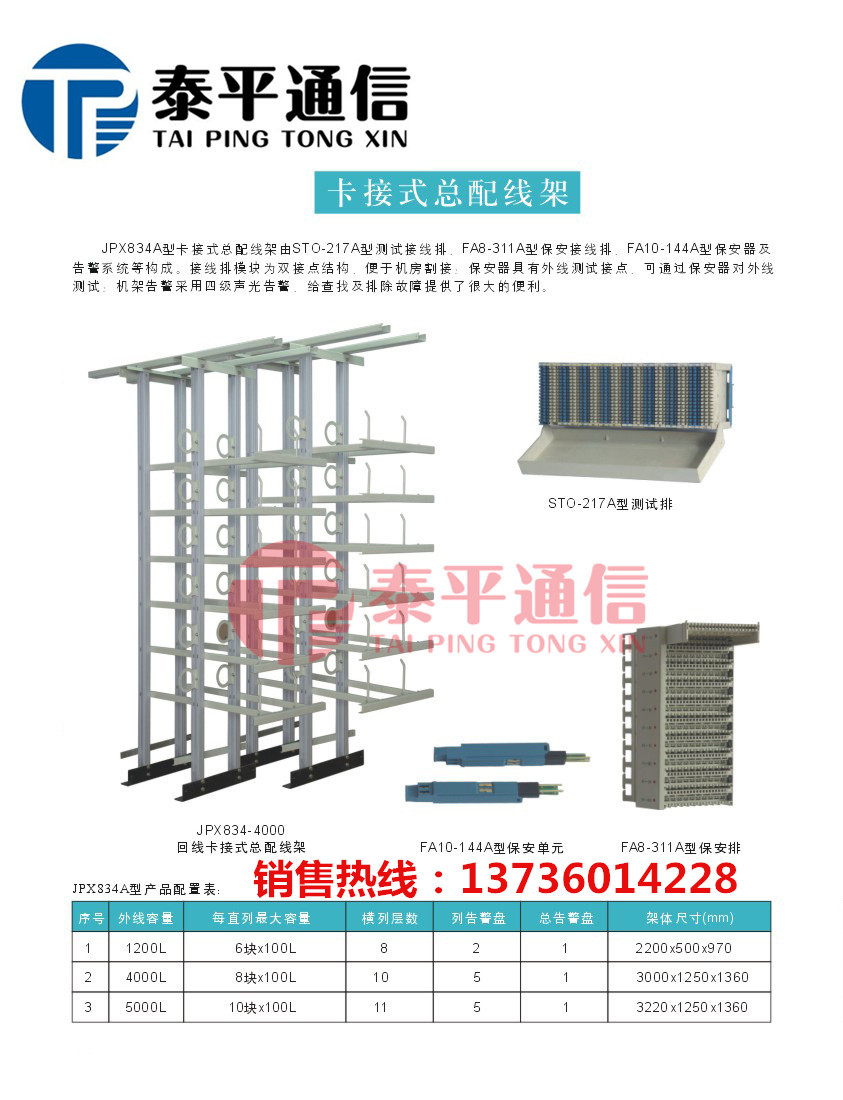

JPX系列总配线架/柜（HPX系列音频总配线架/柜）
MDF总配线架适合各种容量电话局的交换与进局电缆之间的连接设备,具有良好的接续性能和可靠的防护功能。产品分：I型（卡接式）,II（绕接式）,III型（双接卡接式）三种。
特点：
-
按YD/T694-1999新标准设计。
-
机架采用铝合金型材制作,结构牢固,外型 美观,安装方便。测试接线排,单接点式,双接点式,绕卡式,带角度卡接,接续可靠。
-
保安单元具有过压,过流防护和接地警告功能。
-
总配线架的所有操作（保安器的插拔,内外线和跳线的接续及测试）均在正面进行。
-
所有塑料零件均具有阻燃性,其阻燃性能达到GB/T5169.7中A级要求, 其它各项指标均符合行标YD/T694-2004《总配线架》的要求
技术性能：
-
工作温度： 5 ~ 40℃
-
相对湿度：
-
大气压力：70~106Kpa
-
绝缘电阻：≥6000MΩ
-
抗电强度：1000V（45~60Hz）/1min无击穿,无飞弧
-
成端接触电阻：≤0.8mΩ,高温,低温,温度变化,湿热,振动试验后接触电阻增值：≤0.6mΩ
-
气密性：未被腐蚀面积占总面积的75%以上
-
拉脱力：单根导线沿模块垂直方向的拉脱力大于28N
-
适用导线：单股塑料绝缘导线,芯线直径为Φ0.32～Φ0.6mm,大外径（包括绝缘层在内）不超过1.4mm
-
卡接寿命：大于200次
规格指标：
深度：800mm 纵列距：210mm 横列距：200mm 横列离地高度:510mm
| 型 号 JPX01 | 容量 (回线) | 纵列数×每列块数 | 横列数×每行块数 | 纵列离地高度 | 外 型 尺 寸 高×宽×深 (括号内为护栏尺寸) |
| JPX 3600回 6×6 | 3600 | 6×6 | 5×6 | 450 | 1800×1260×800 (223×1541×1215) |
| JPX 4800回 6×8 | 4800 | 6×8 | 7×6 | 380 | 2000×1260×800 (223×1541×1215) |
| JPX 6000回 6×10 | 6000 | 6×10 | 8×6 | 250 | 2200×1260×800 (223×1541×1215) |
| JPX 7200回 6×12 | 7200 | 6×12 | 10×6 | 270 | 2600×1260×800 (223×1541×1215) |
| JPX 9600回 6×16 | 9600 | 6×16 | 13×6 | 250 | 3300×1260×800 (223×1541×1215) |
| JPX 3000回 5×6 | 3000 | 5×6 | 5×5 | 450 | 1800×1050×800 (223×1331×1215) |
| JPX 4000回 5×8 | 4000 | 5×8 | 7×5 | 380 | 2000×1050×800 (223×1331×1215) |
| JPX 5000回 5×10 | 5000 | 5×10 | 8×5 | 250 | 2200×1050×800 (223×1331×1215) |
| JPX 6000回 5×12 | 6000 | 5×12 | 10×5 | 270 | 2600×1050×800 (223×1331×1215) |
| JPX 8000回 5×16 | 8000 | 5×16 | 13×5 | 250 | 3300×1050×800 (223×1331×1215) |
| JPX 2400回 4×6 | 2400 | 4×6 | 5×4 | 450 | 1800×840×800 (223×1121×1215) |
| JPX 3200回 4×8 | 3200 | 4×8 | 7×4 | 380 | 2000×840×800 (223×1121×1215) |
| JPX 4000回 4×10 | 4000 | 4×10 | 8×4 | 250 | 2200×840×800 (223×1121×1215) |
| JPX 4800回 4×12 | 4800 | 4×12 | 10×4 | 270 | 2600×840×800 (223×1121×1215) |
| JPX 6400回 4×16 | 6400 | 4×16 | 13×4 | 250 | 3300×840×800 (223×1121×1215) |
| JPX 1800回 3×6 | 1800 | 3×6 | 5×3 | 450 | 1800×630×800 (223×911×1215) |
| JPX 2400回 3×8 | 2400 | 3×8 | 7×3 | 380 | 2000×630×800 (223×911×1215) |
| JPX 3000回 3×10 | 3000 | 3×10 | 8×3 | 250 | 2200×630×800 (223×911×1215) |
| JPX 3600回 3×12 | 3600 | 3×12 | 10×3 | 270 | 2600×630×800 (223×911×1215) |
| JPX 4800回 3×16 | 4800 | 3×16 | 13×3 | 250 | 3300×630×800 (223×911×1215) |
| JPX 1200回 2×6 | 1200 | 2×6 | 5×2 | 450 | 1800×420×800 (223×701×1215) |
| JPX 1600回 2×8 | 1600 | 2×8 | 7×2 | 380 | 2000×420×800 (223×701×1215) |
| JPX 2000回 2×10 | 2000 | 2×10 | 8×2 | 250 | 2200×420×800 (223×701×1215) |
| JPX 2400回 2×12 | 2400 | 2×12 | 10×2 | 270 | 2600×420×800 (223×701×1215) |
| JPX 3200回 2×16 | 3200 | 2×16 | 13×2 | 250 | 3300×420×800 (223×701×1215) |

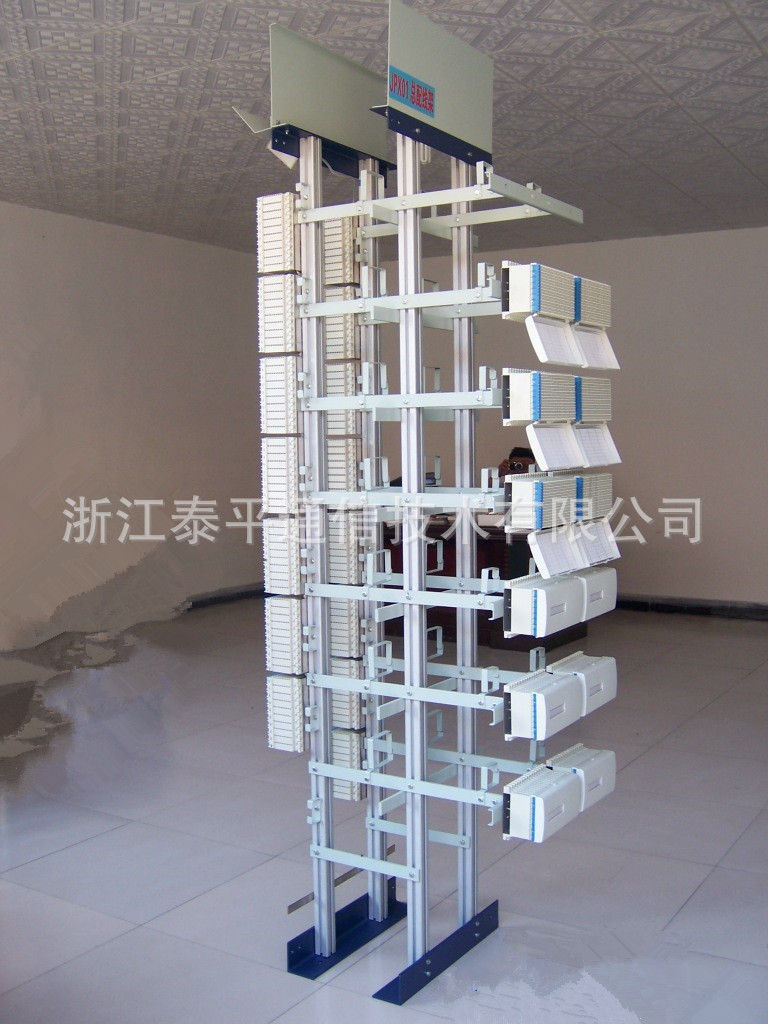

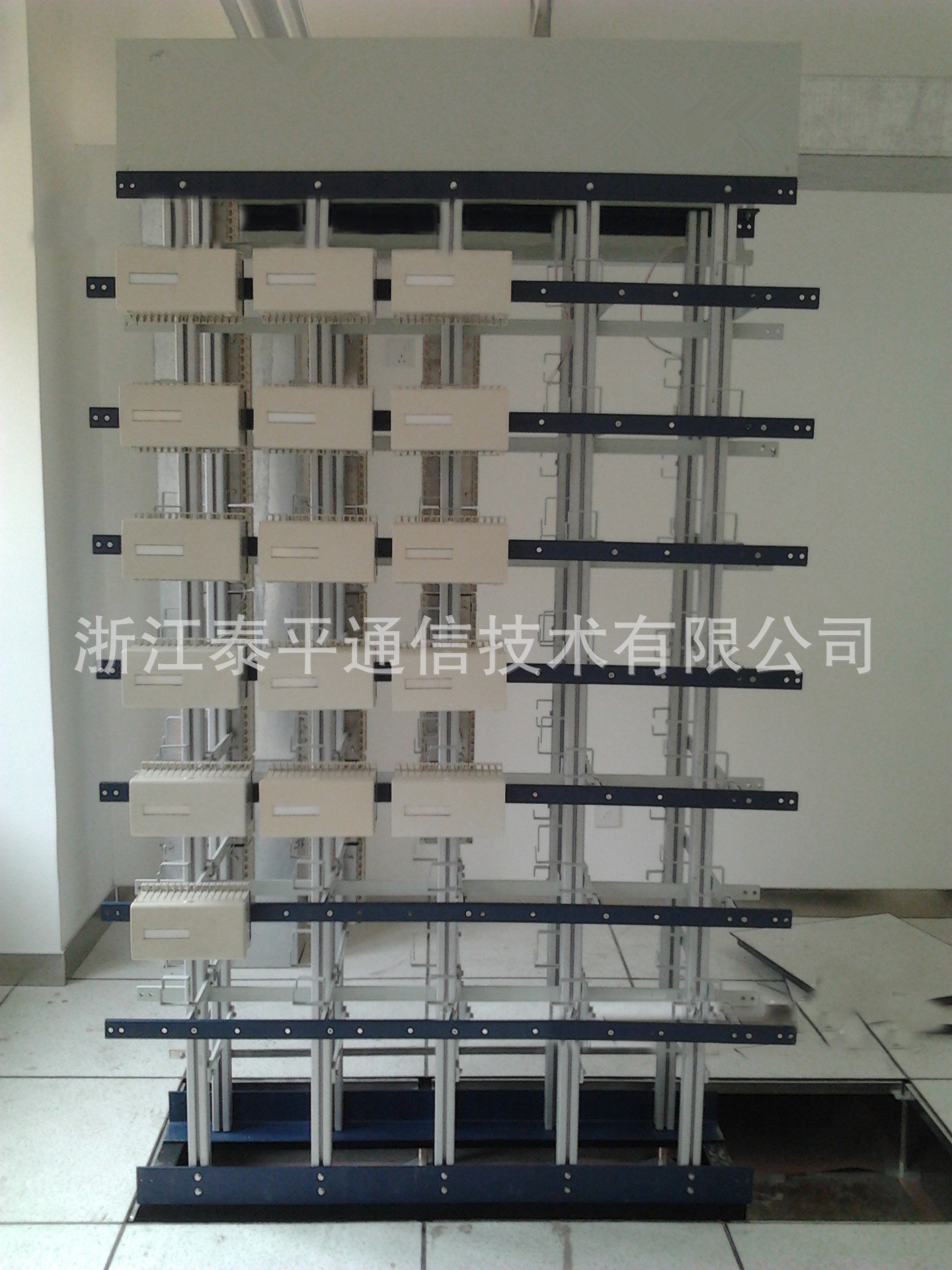

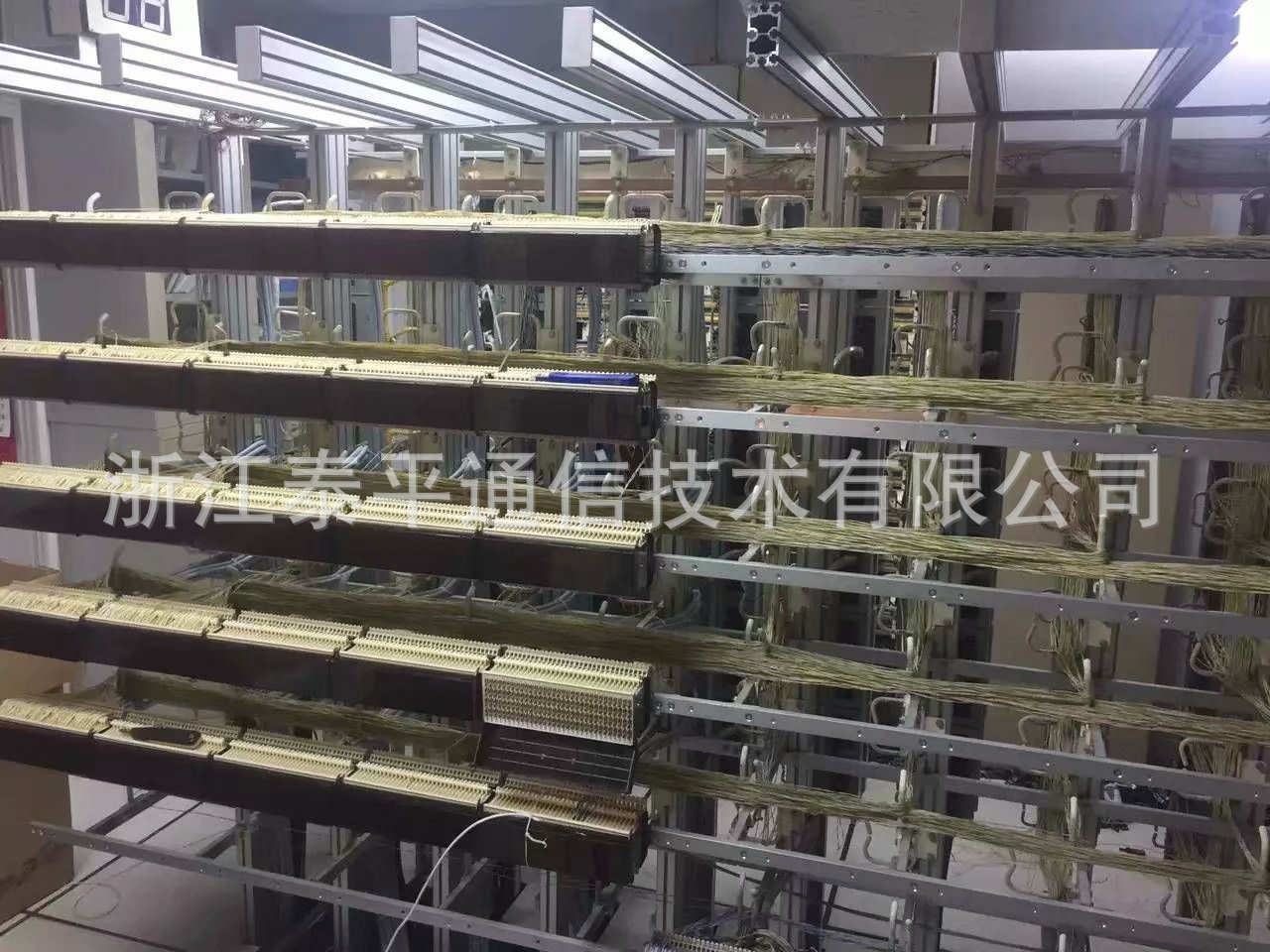

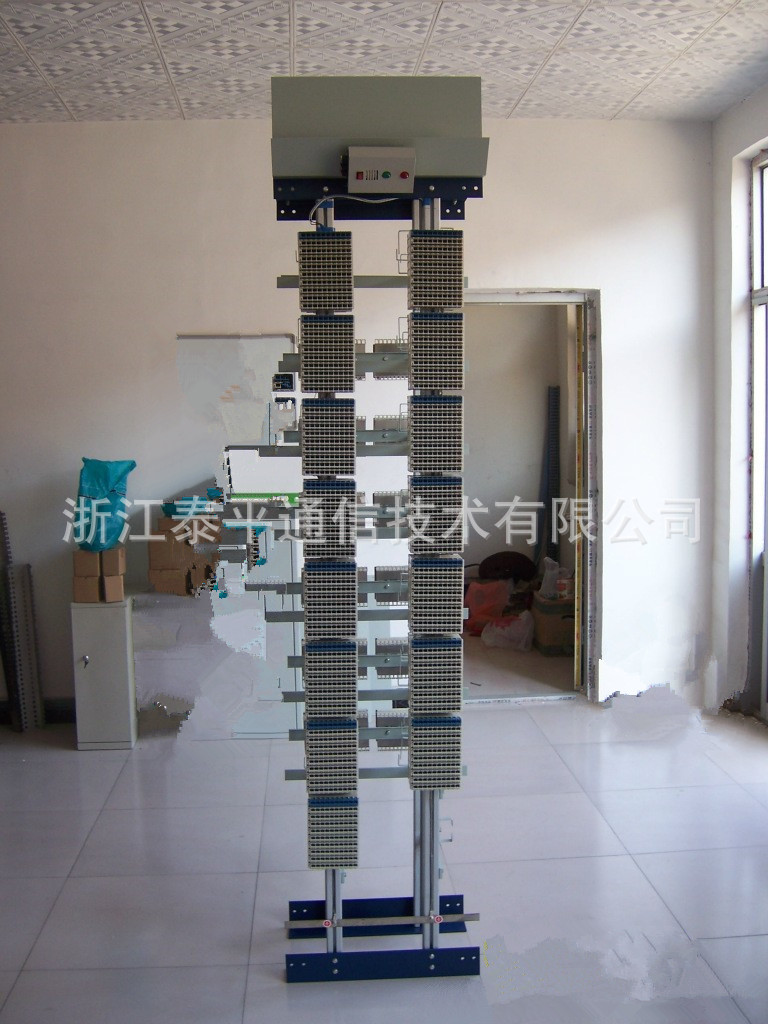

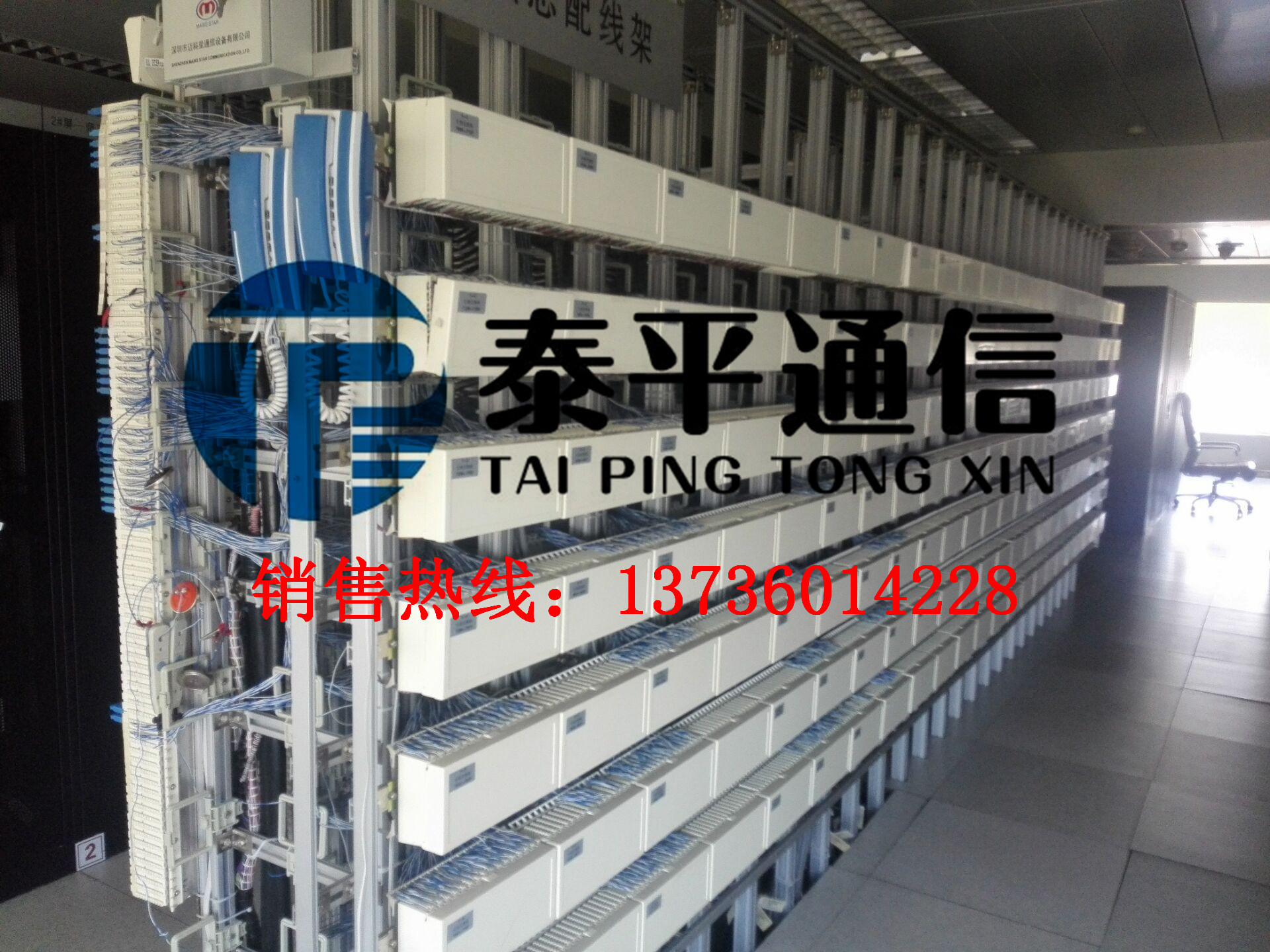

3W-JPX01型卡接式总配线架
本产品具有电缆接续和过流过压防护的功能,可以避免因大电流的侵入对外线电缆,机房设备及人员所造成的损害。由于接续模块采用高密度设计,模块的高度和宽度有所减少,从而使得整机的高度和重量明显降低,列间距加大,这就方便了架间操作,同时机房的空间利用率也得到提高。

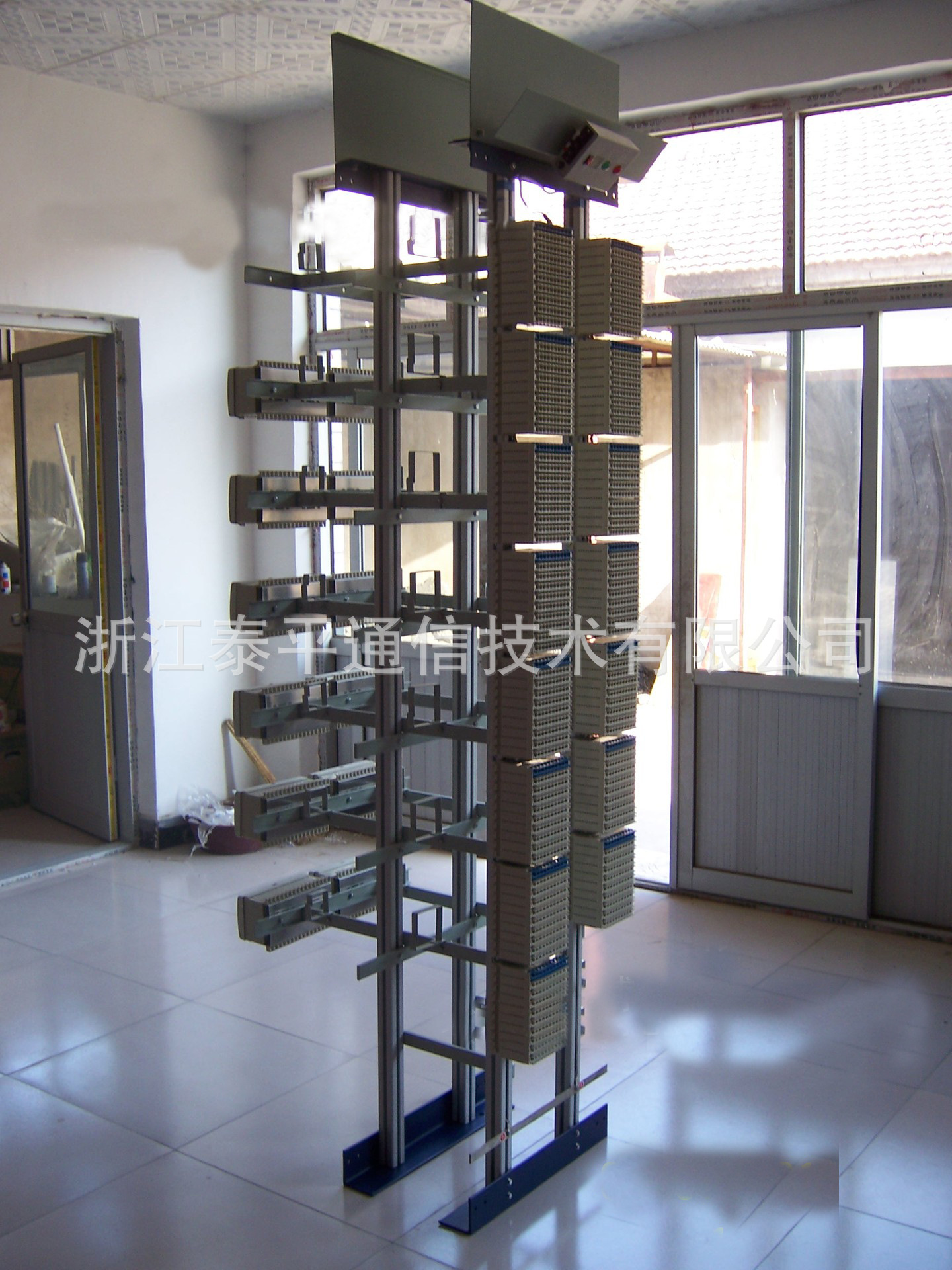

开放机架正面
开放机架背

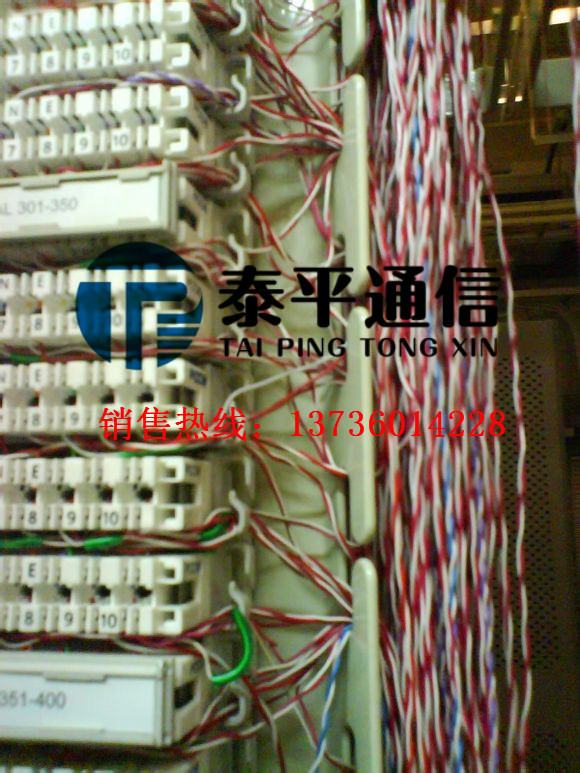

JPX01型总配线架从列告警盘,接线排,到底部护栏都提供了易于更换,清洁的列号,块号示名。总配线架由机架,保安接线排,测试接线排,保安器,总告警盘,列告警组件和附件等构成。

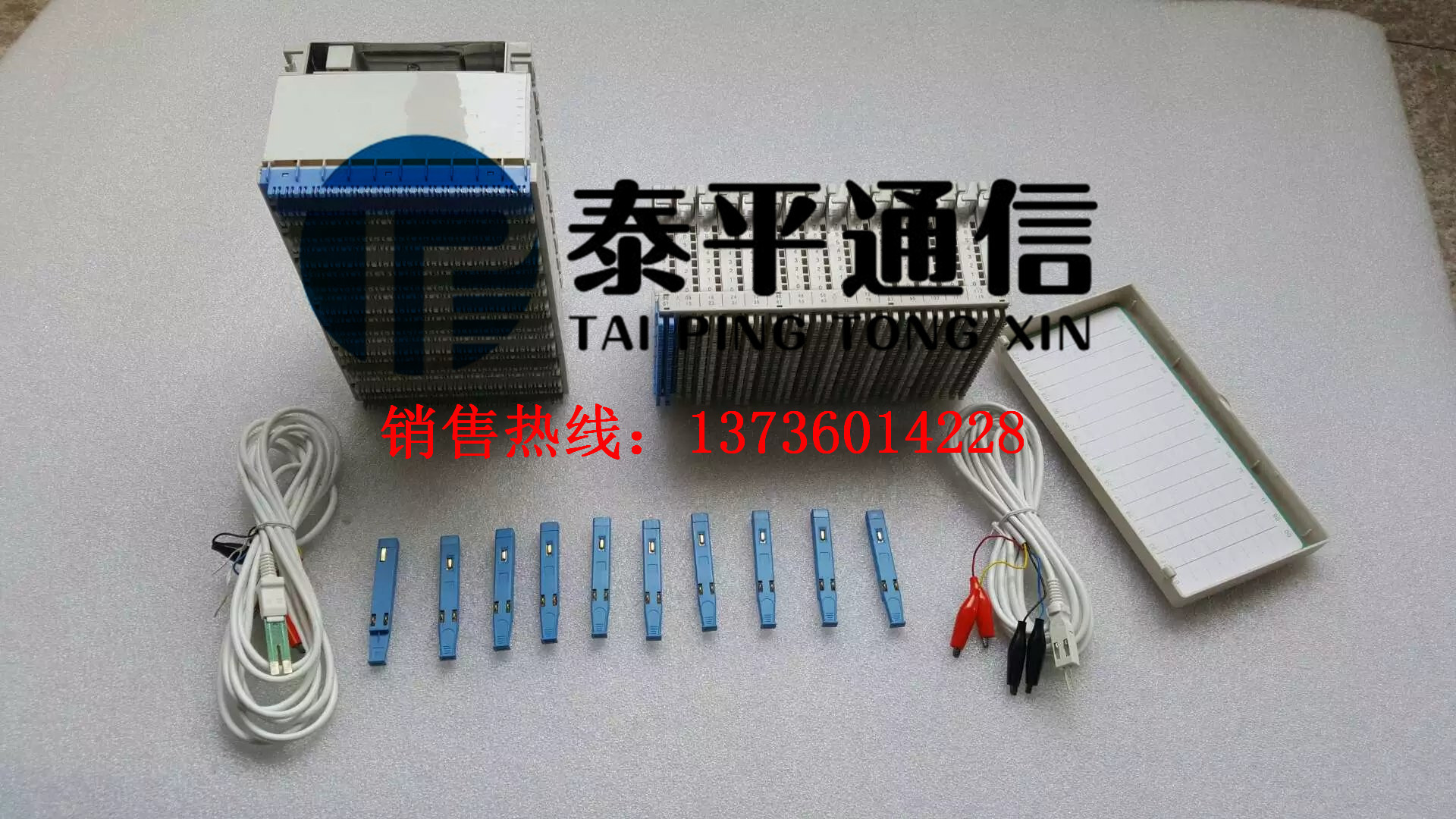

标准备附件表
|
代号 |
名称 |
备注 |
|
3W-NJA3.695.092 |
测试赛绳（横列） |
在测试排上分开测试内,外线 |
|
3W-NJA3.695.093 |
测试赛绳（直列） |
在保安排上分开测试内,外线 |
|
3W-NJA3.695.094 |
测试赛绳（跳接） |
临时将外线跳接对另一对内线上 |
|
3W-NJA4.695.014 |
XQ401ⅡD-KJ型卡接工具 |
产品配置表
|
外线 容量 |
每直列容量 |
横列层数 |
每横列标准容量 |
每横列容量 |
架体尺寸 |
横列 总容量 |
扶梯（选购） |
||
|
高 |
宽 |
深 |
|||||||
|
4000L |
8块*100L |
6 |
5块*128L |
6块*128L |
2000 |
1250 |
1050 |
4608L |
XQ901F或三阶梯 |
|
5000L |
10块*100L |
7 |
2200 |
1250 |
1050 |
5376L |
XQ901F或三阶梯 |
||
|
6000L |
12块*100L |
9 |
2600 |
1250 |
1050 |
6912L |
XQ901F或三阶梯 |
||

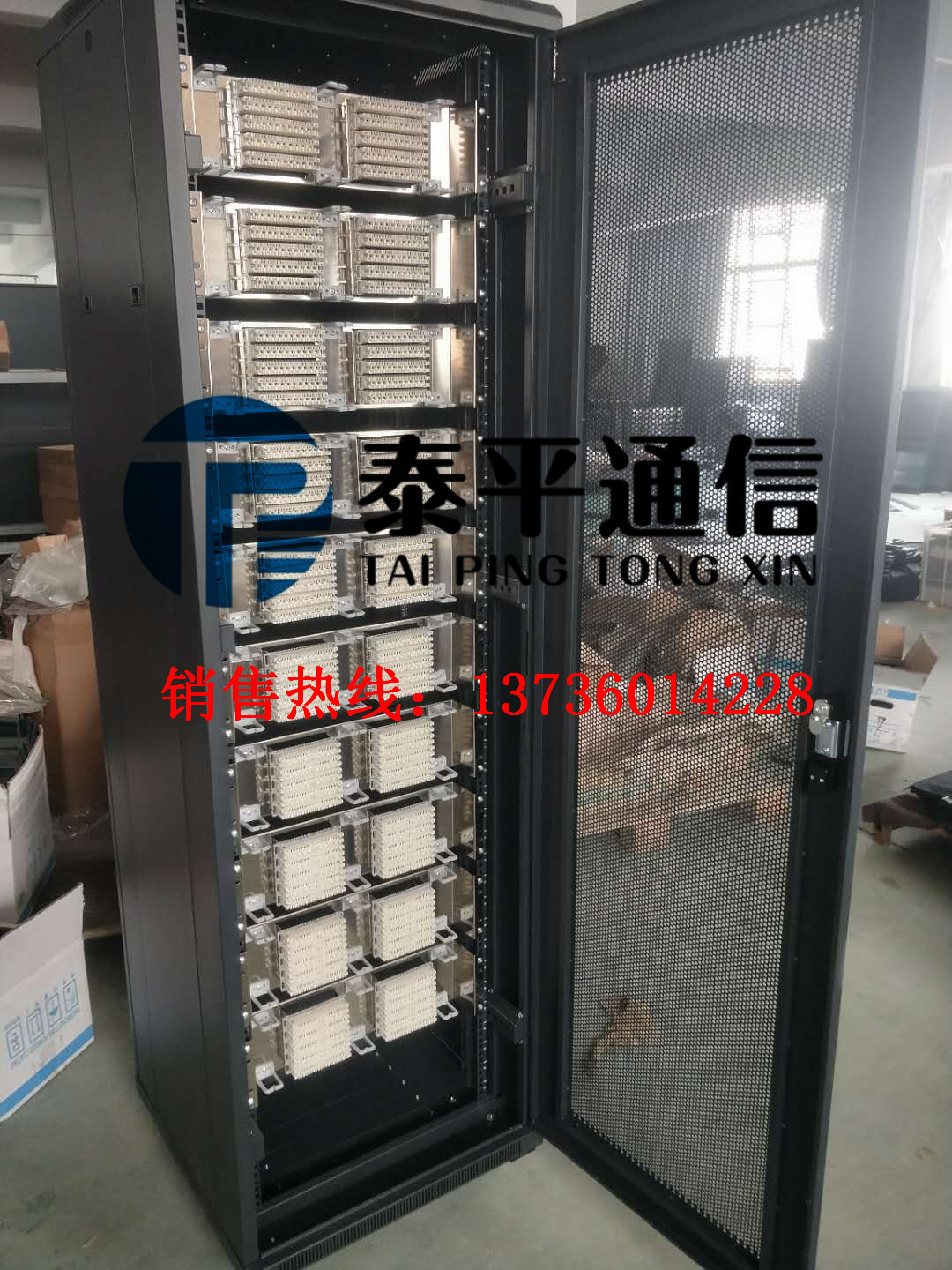

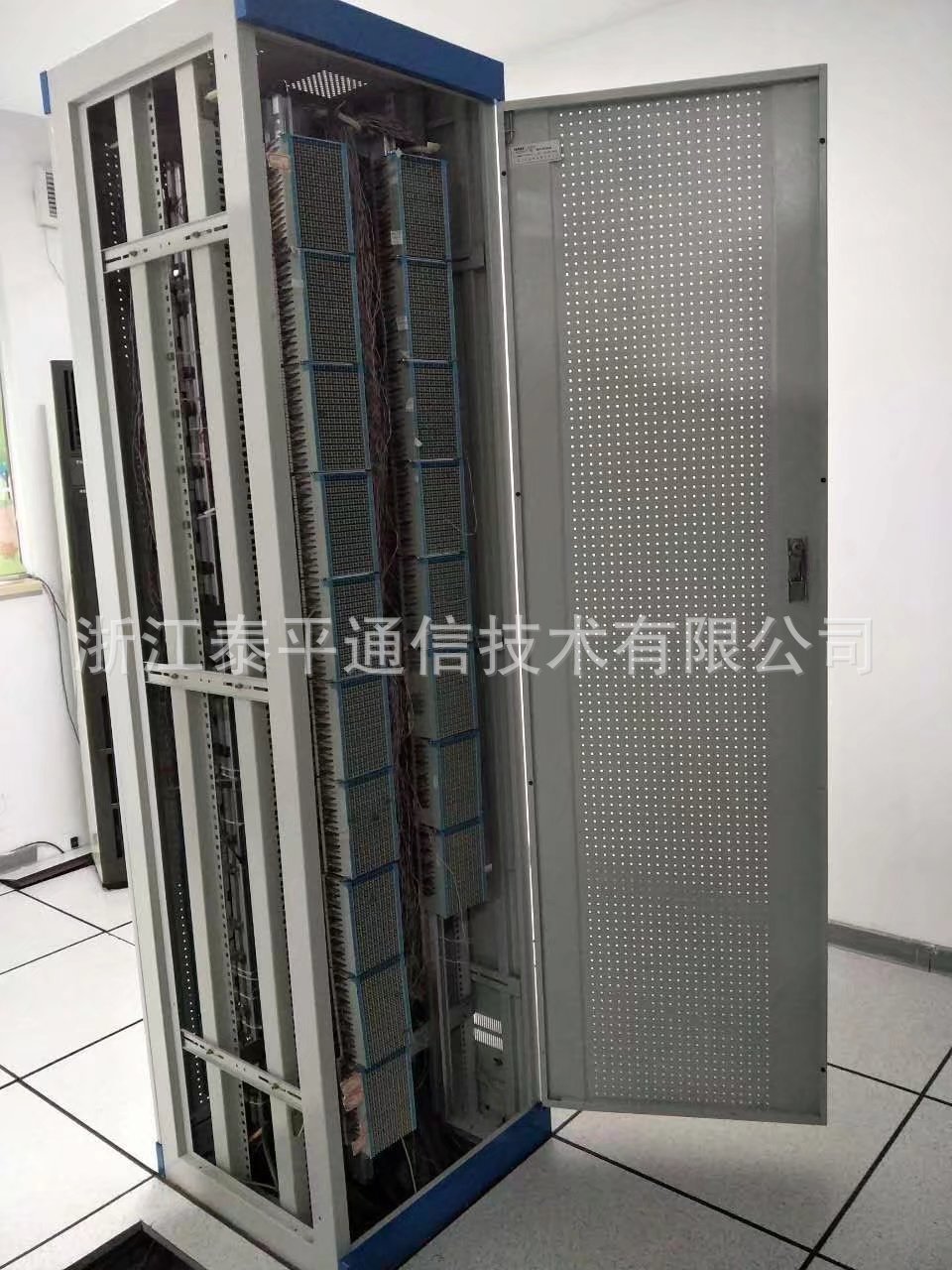

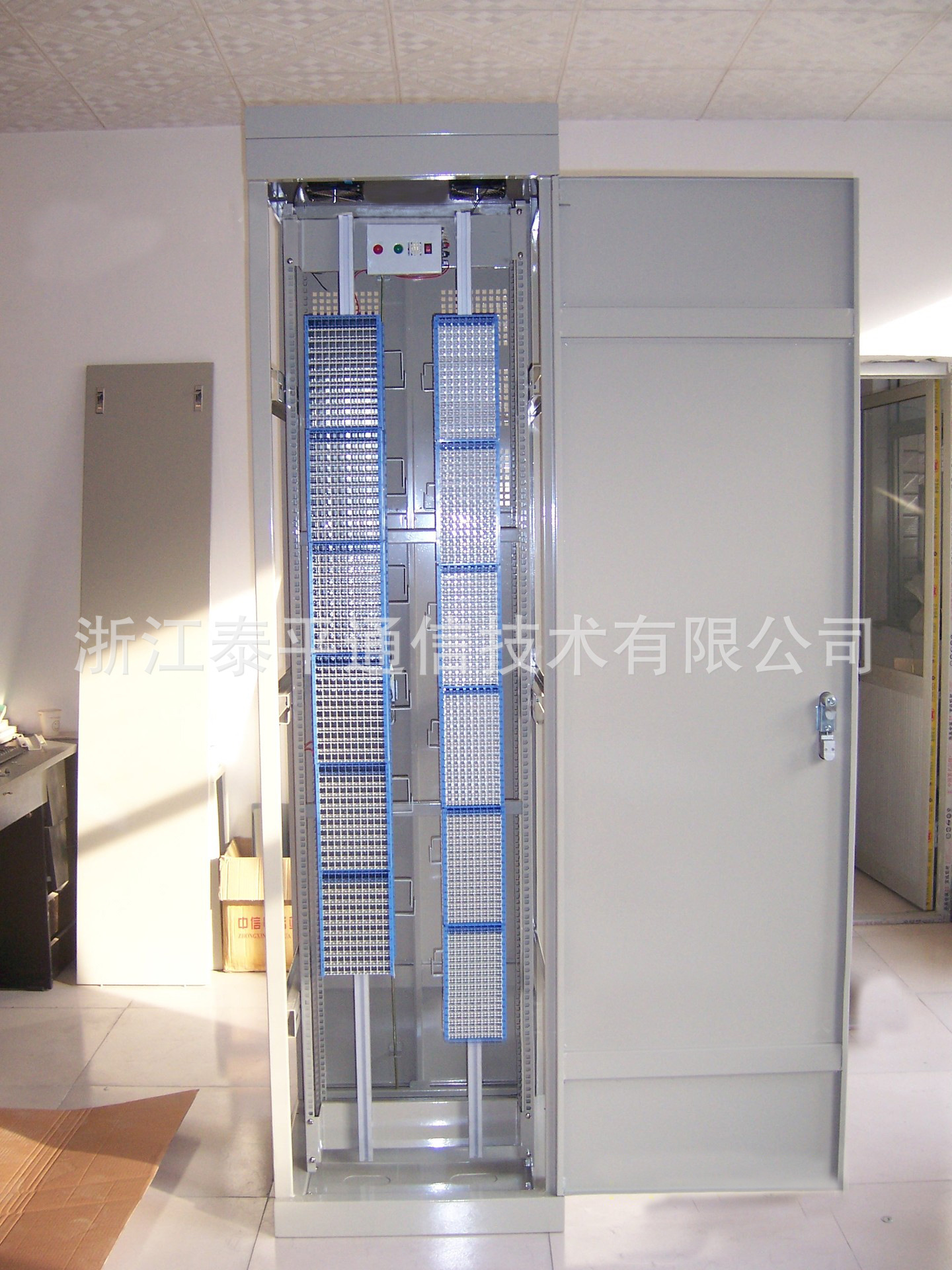

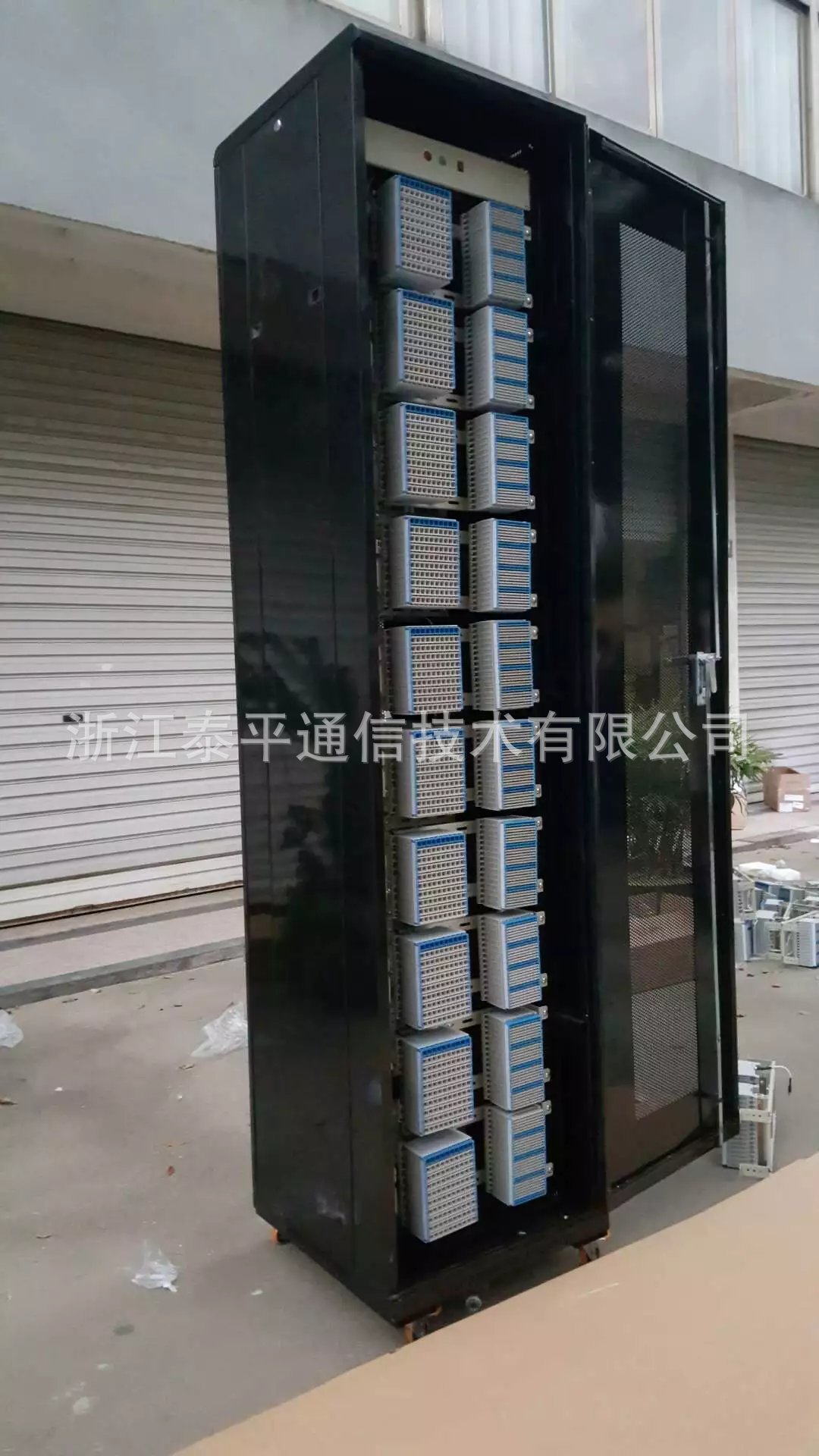

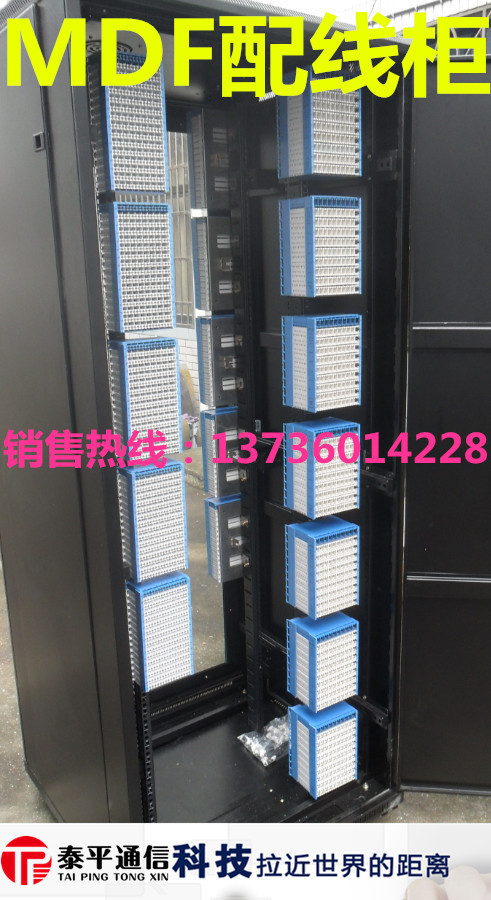

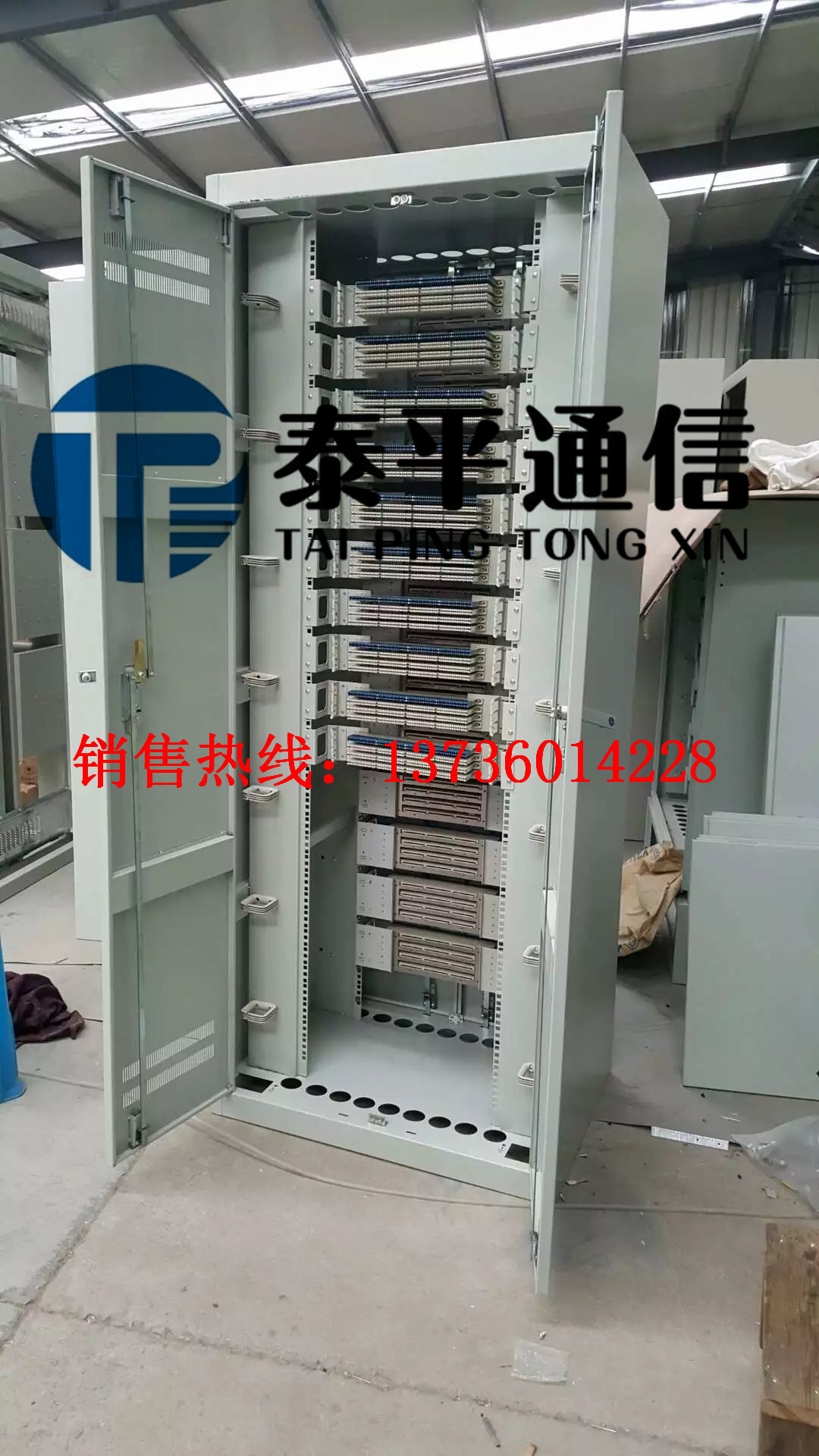

3W-JPX284型卡接式总配线柜（架）

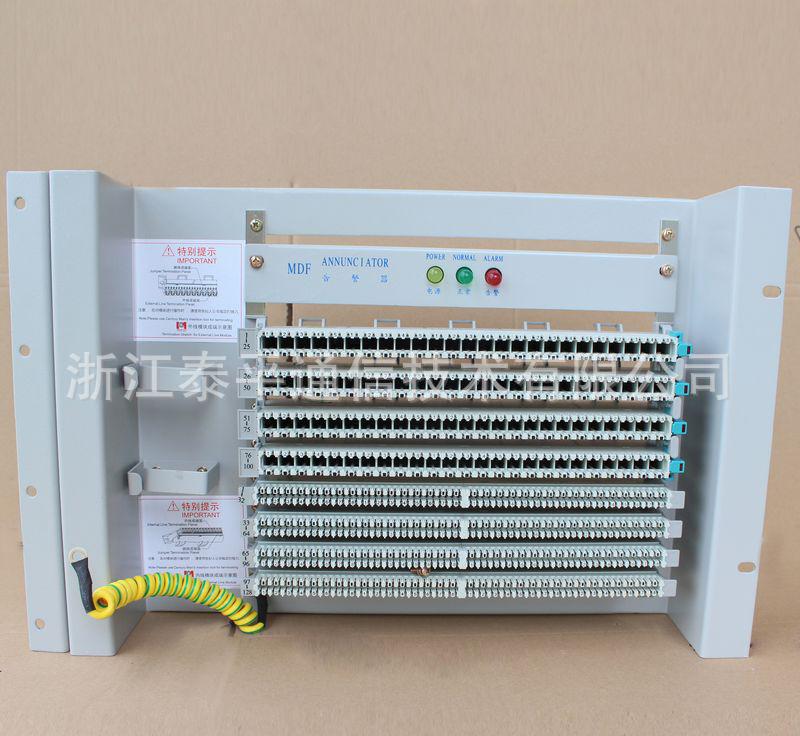

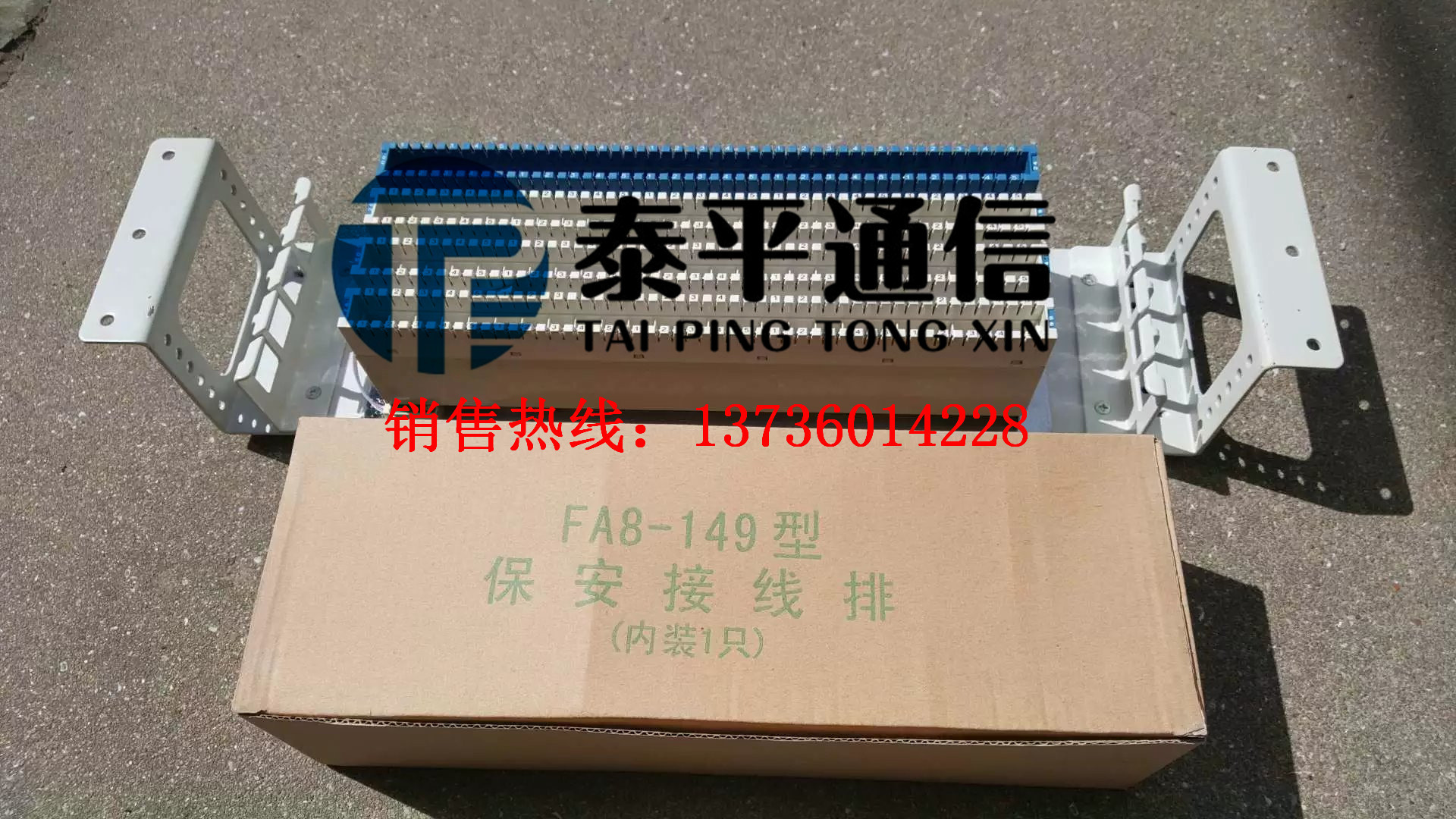

JPX284型卡接式总配线柜适合于接入网使用。总配线柜采用整体焊接式机柜,外线部分装有FA8-149型保安接线排,FA9-201型保安器及告警系统；内线部分装有STO-151型测试接线排。
主要特点：
●机柜采用整体焊接结构；
●模块采用高强度塑料,抗老化；
●保安接线排与测试接线排可由用户随意安装。

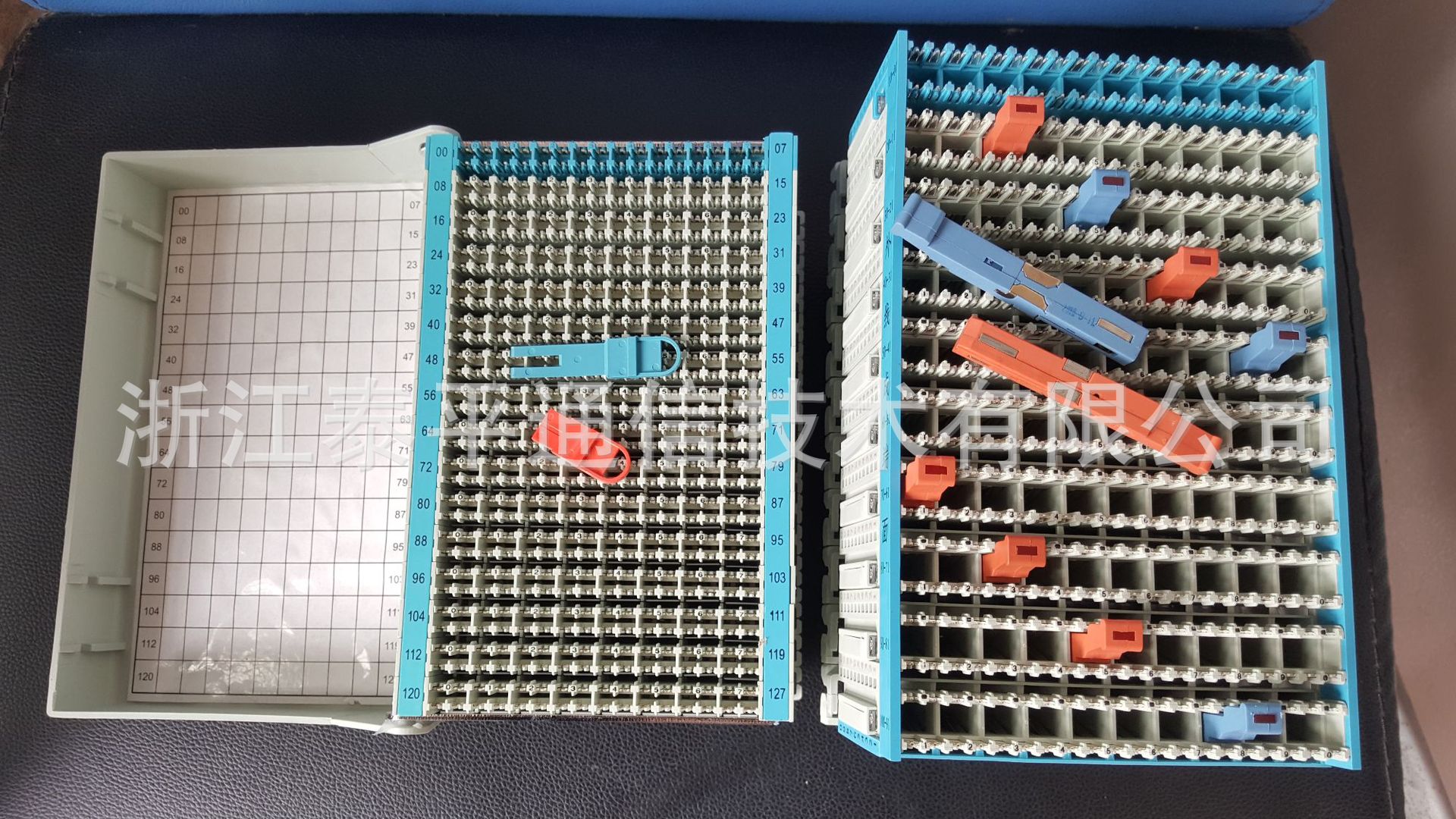

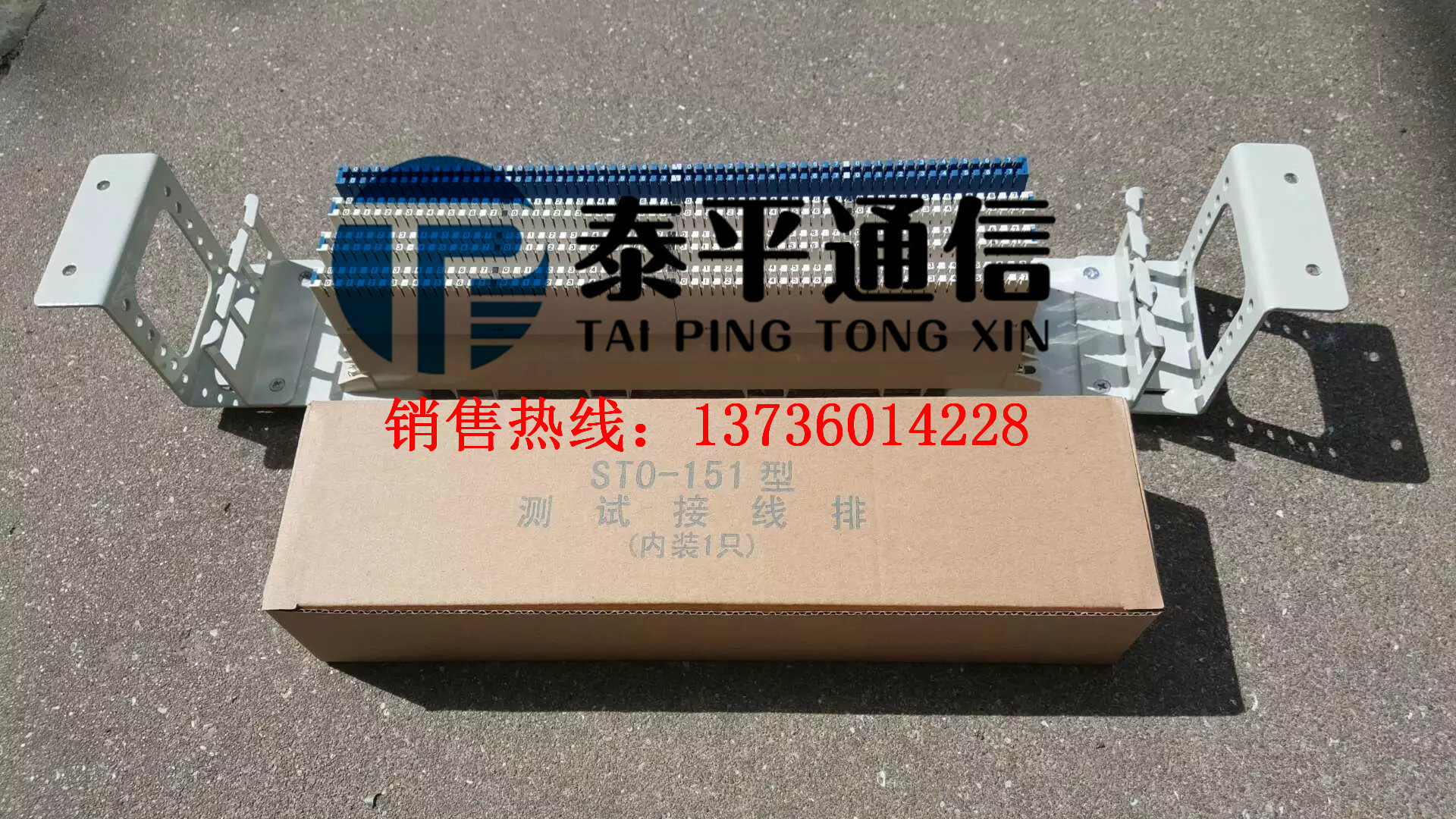

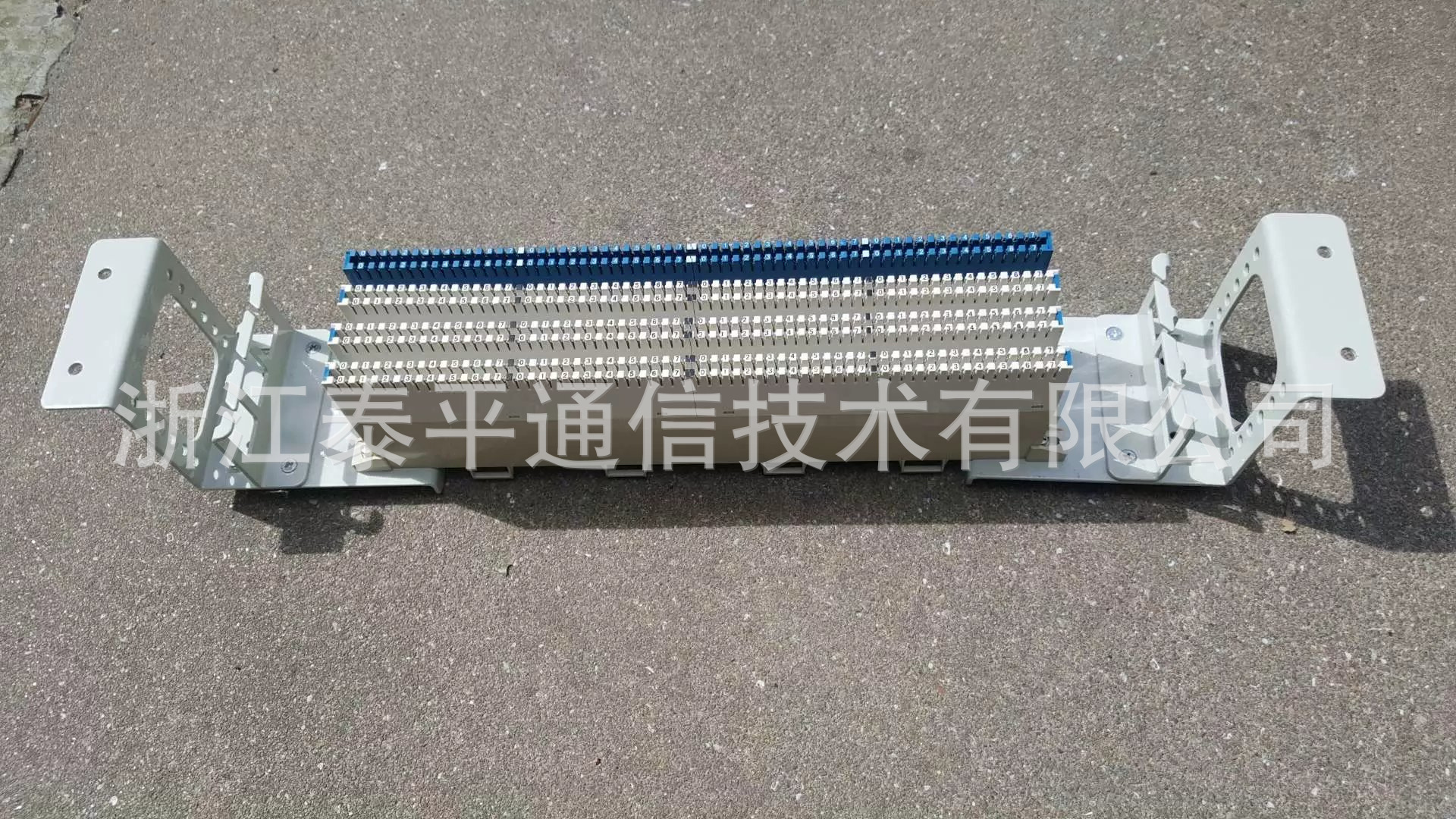

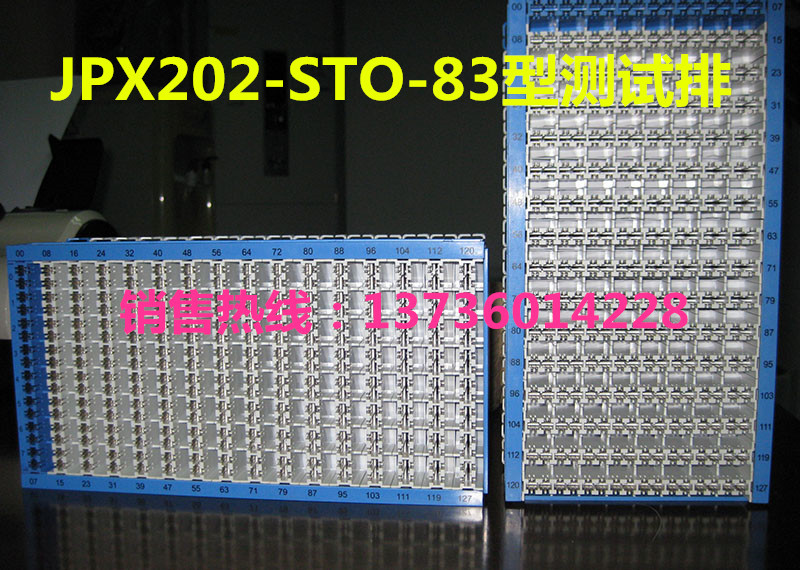

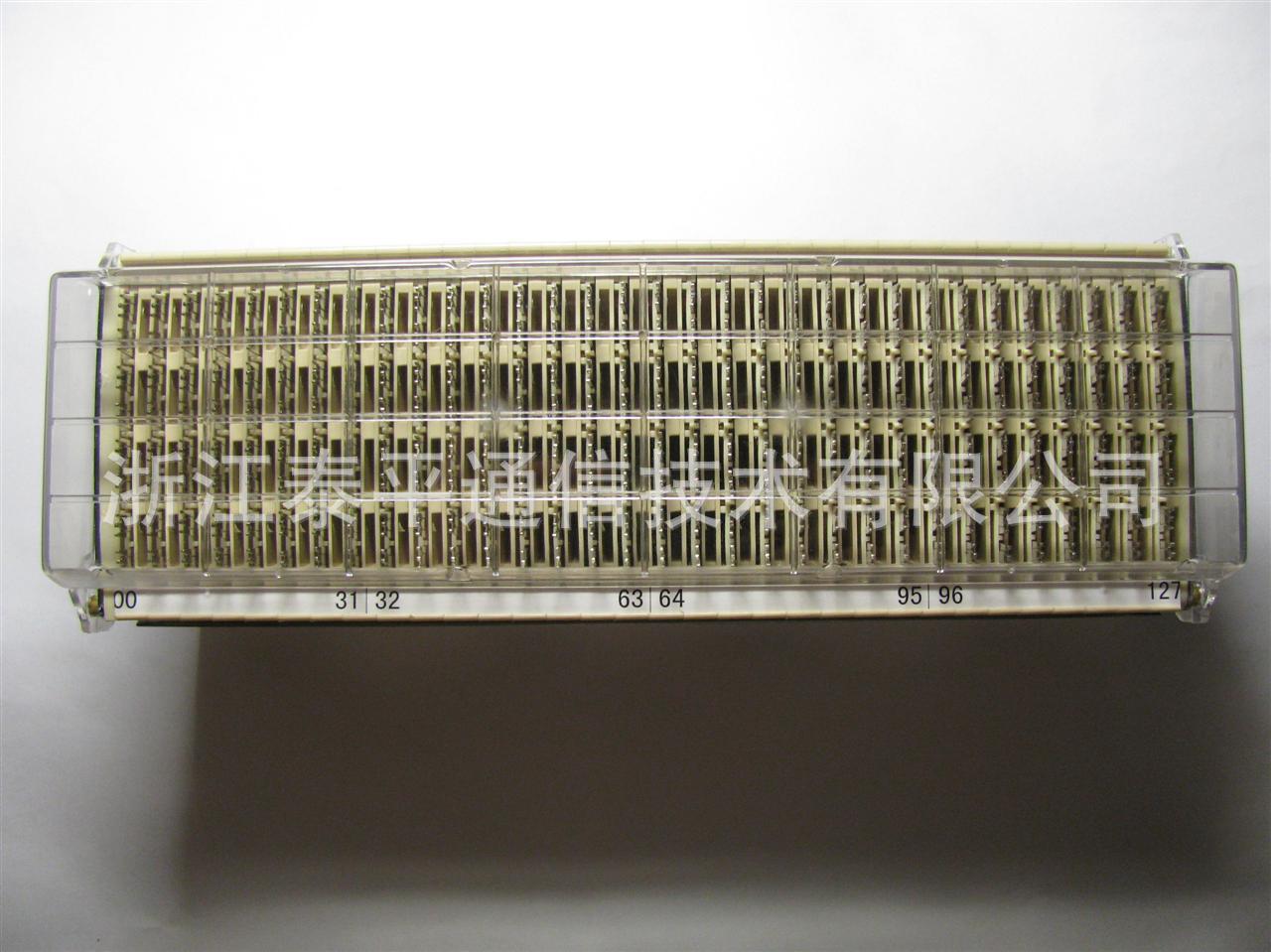

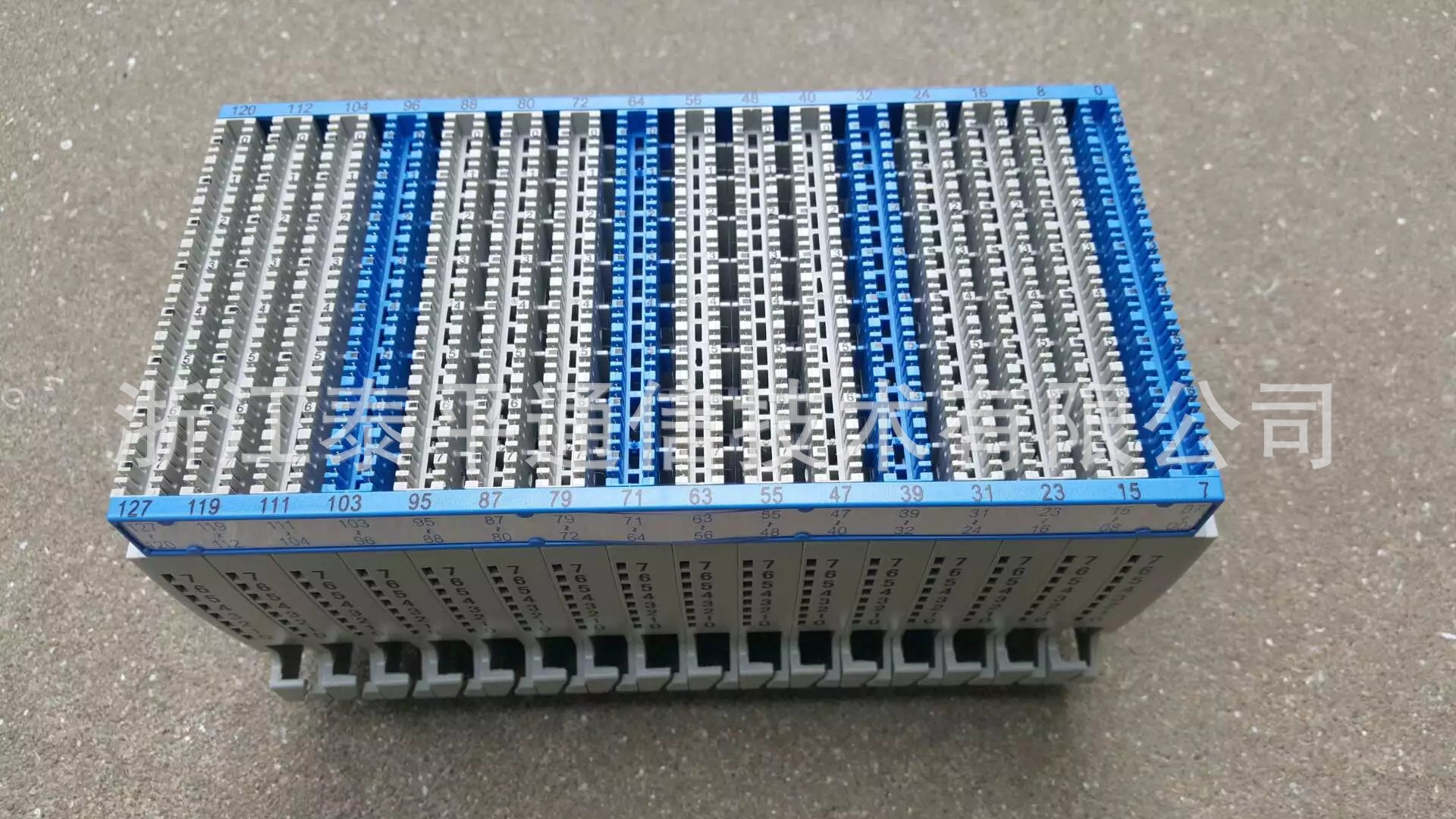

STO-151型测试接线排
●测试接线排由四个独立的测试模块组成,每个测试模块为32回线,上排为跳线端子,下排为内线端子。插入隔断插塞可将内外线断开,利用测试塞绳可分开测试外线和局内线；
●测试模块的外形尺寸：高×宽×深=10mm×280mm×70mm

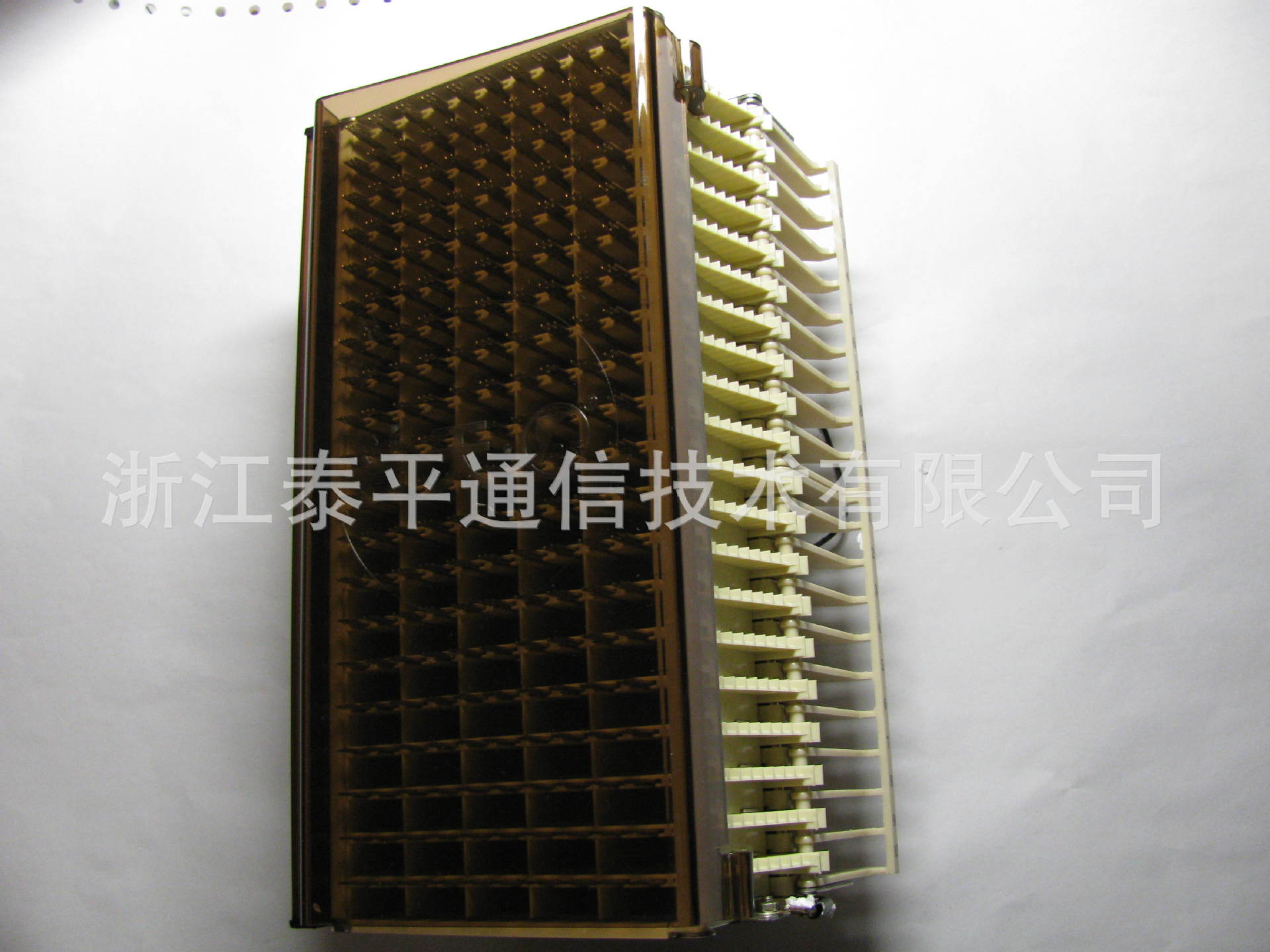

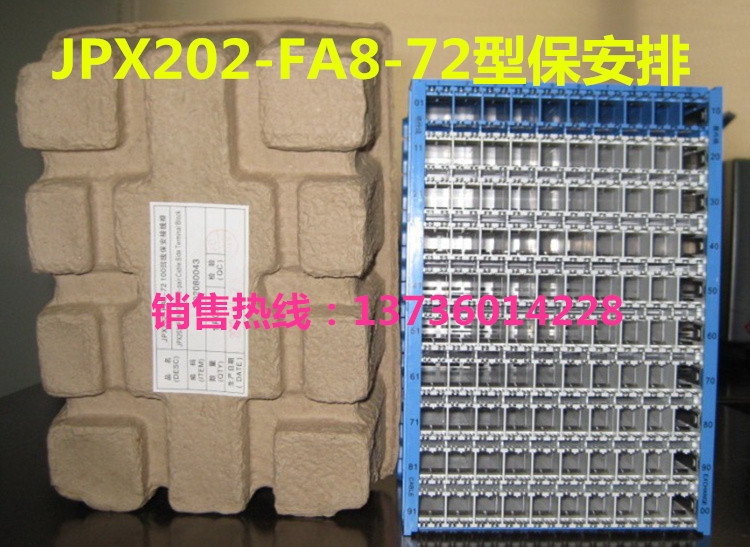

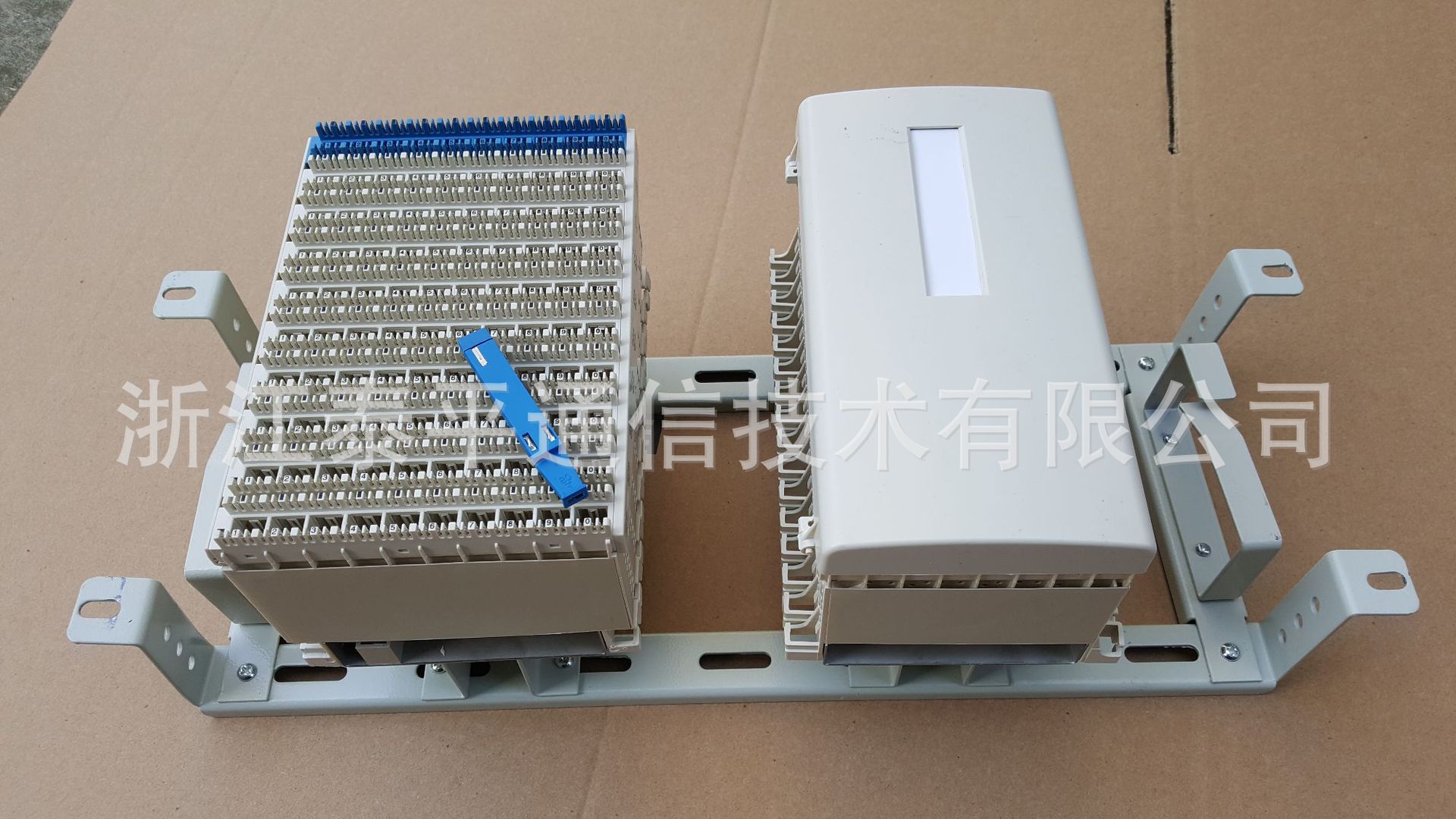

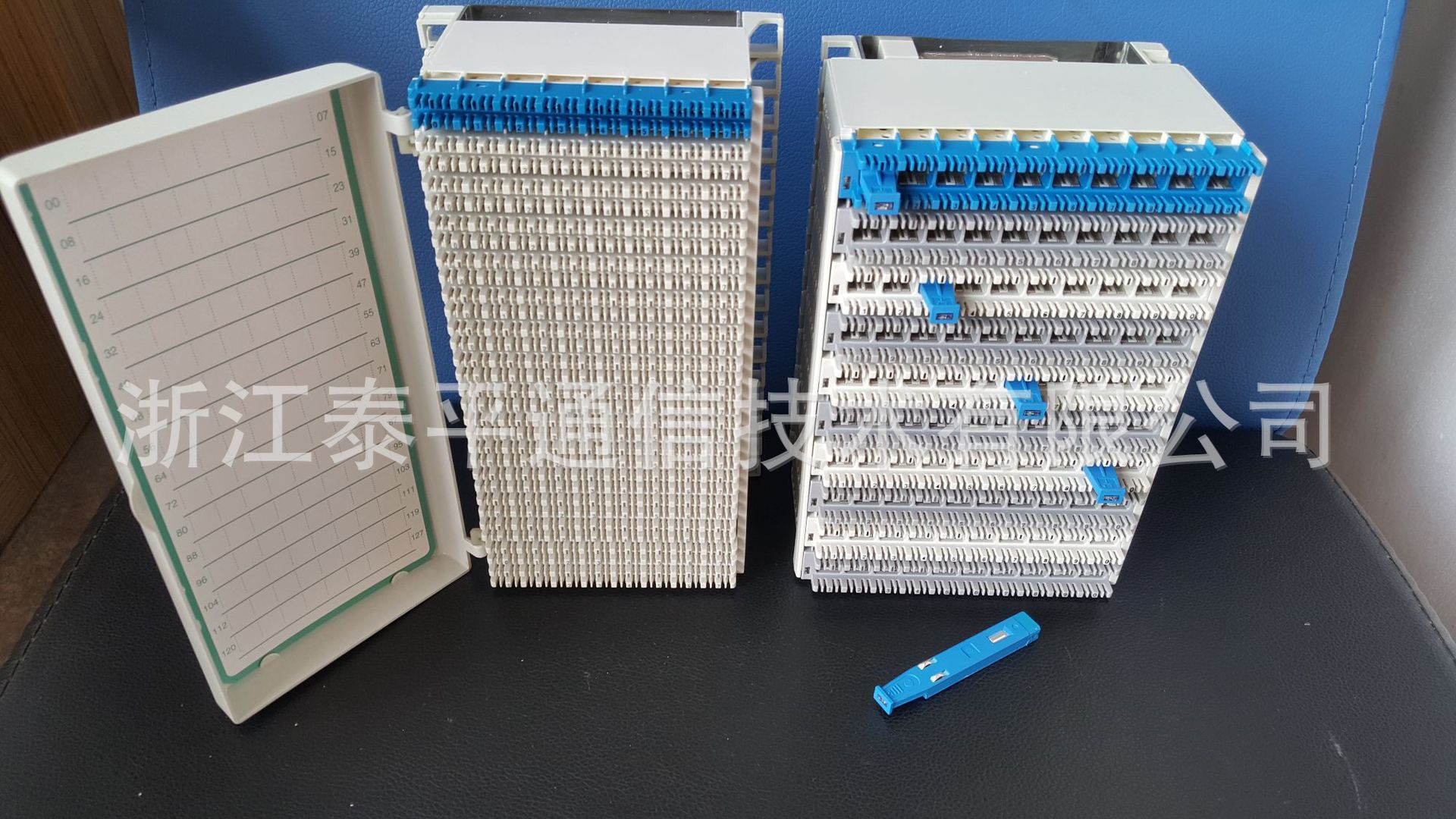

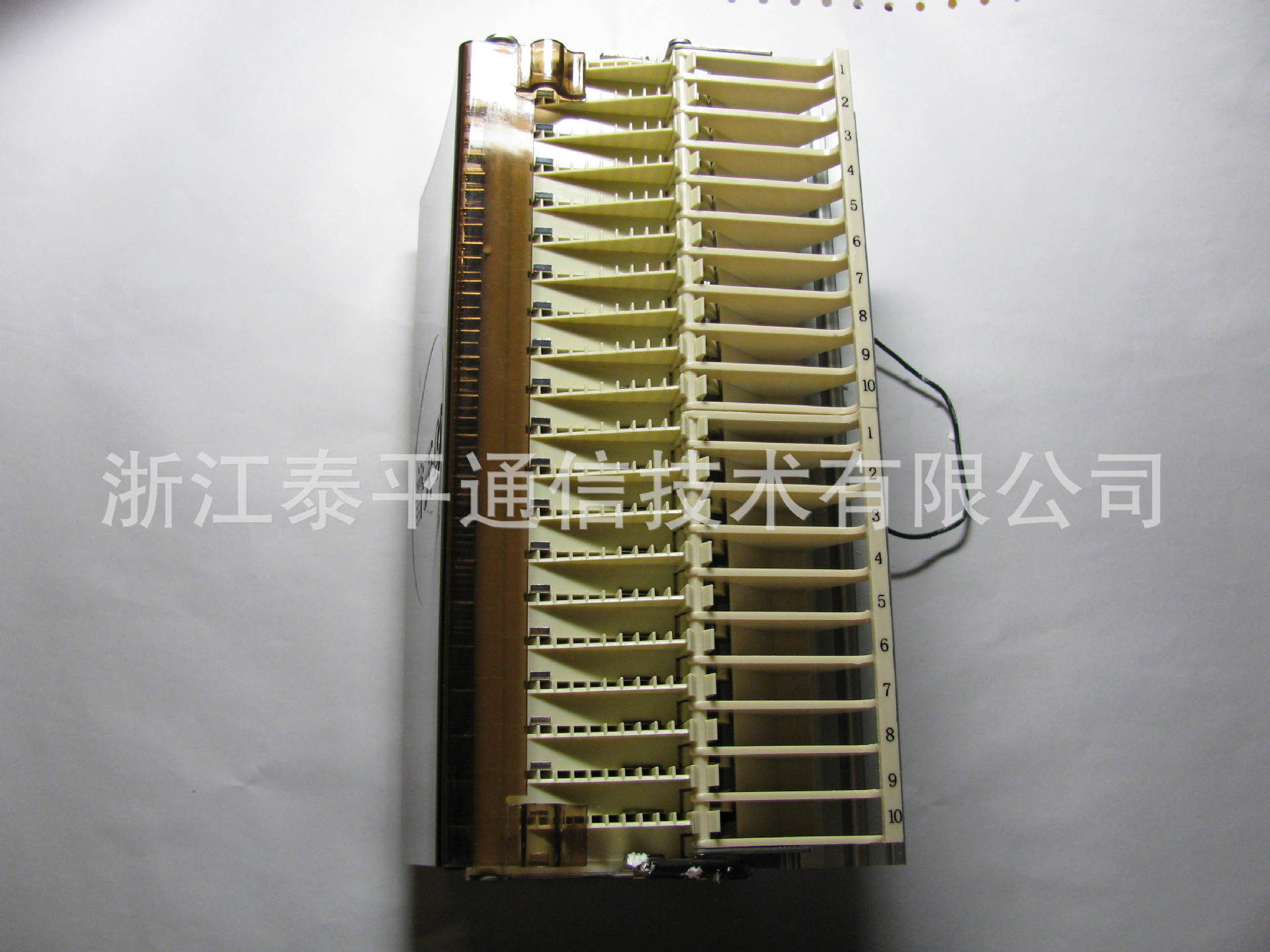

FA8-149型保安接线排
●保安接线排由四个保安模块组成,保安接线排的左边后部为排告警；
●每个保安模块为25回线,其上排为跳线端子,下排为外线端子,中间为供安装保安单元的空间；
●外形尺寸：长×宽×高=104mm×280mm×70mm

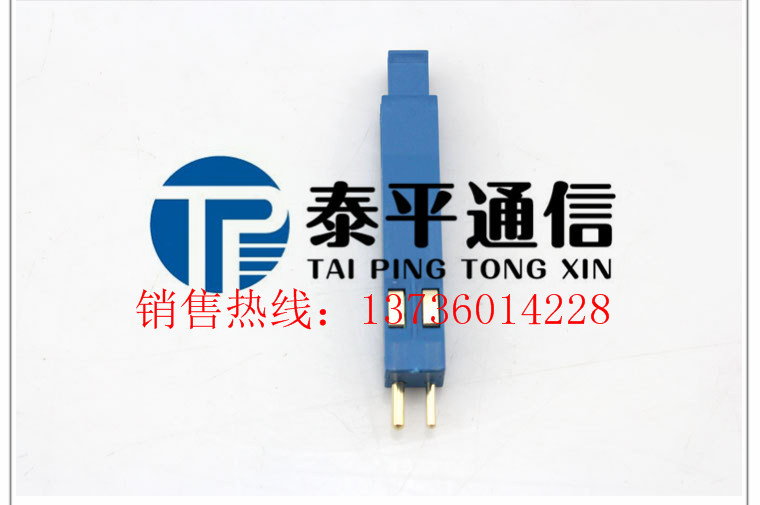

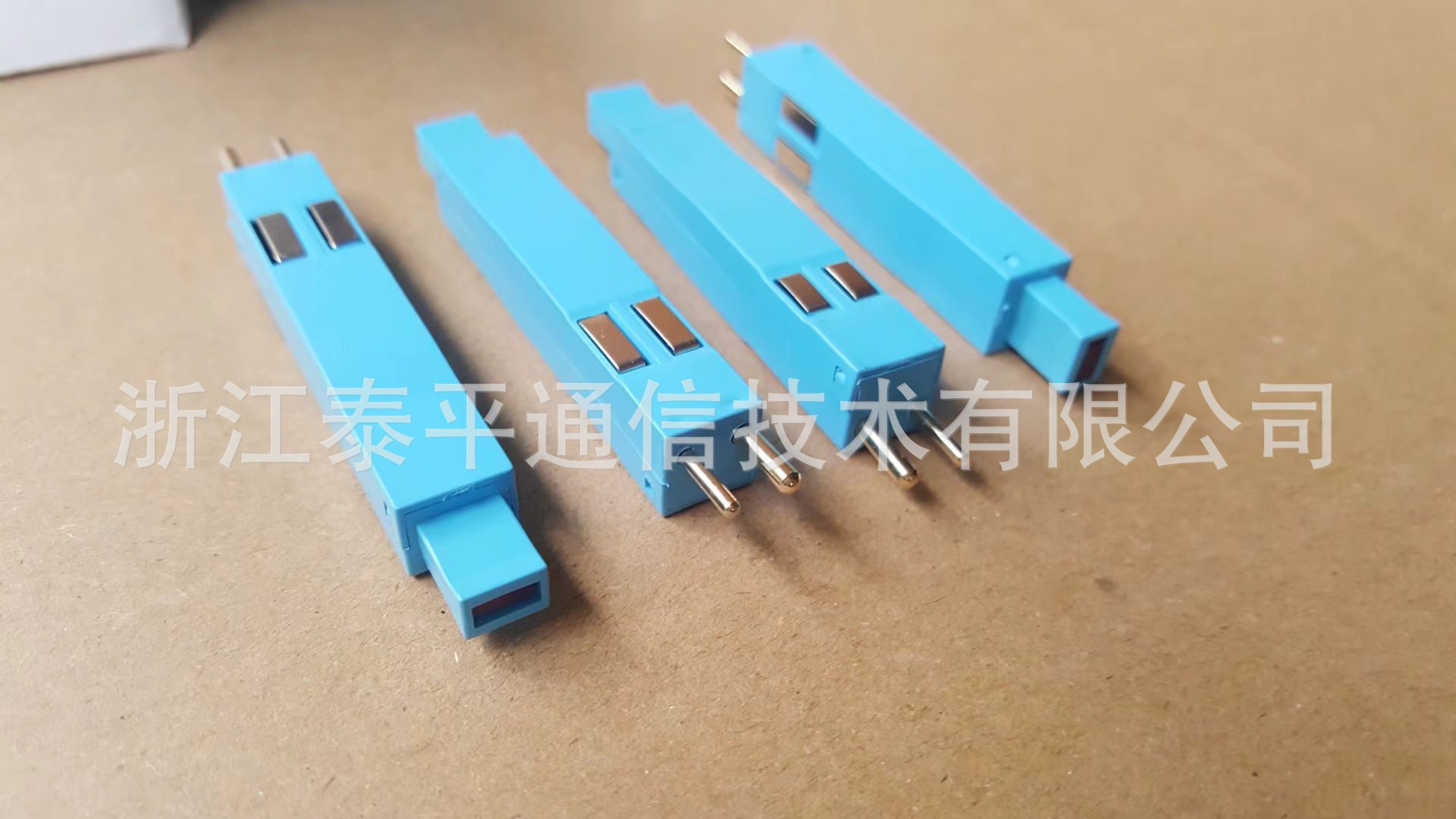

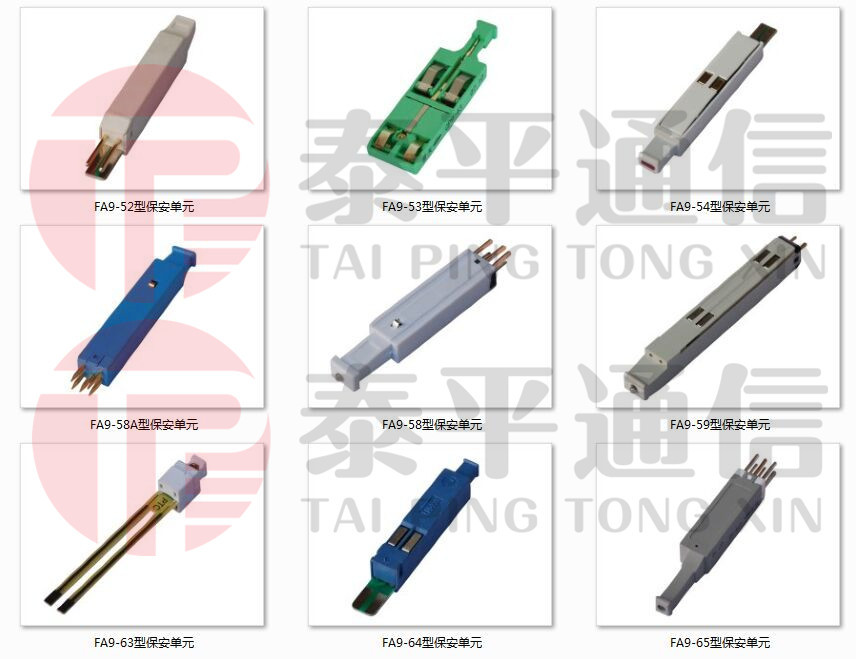

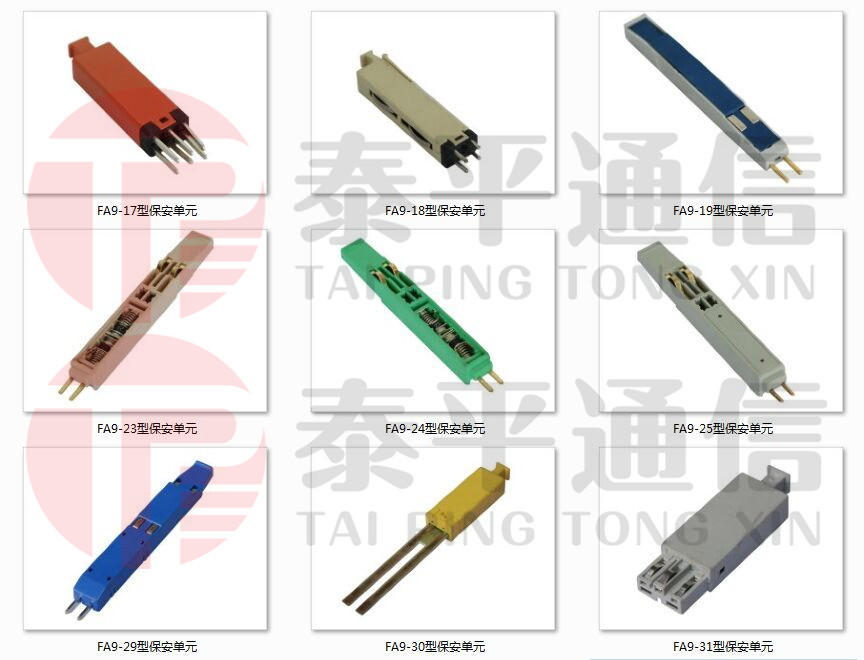

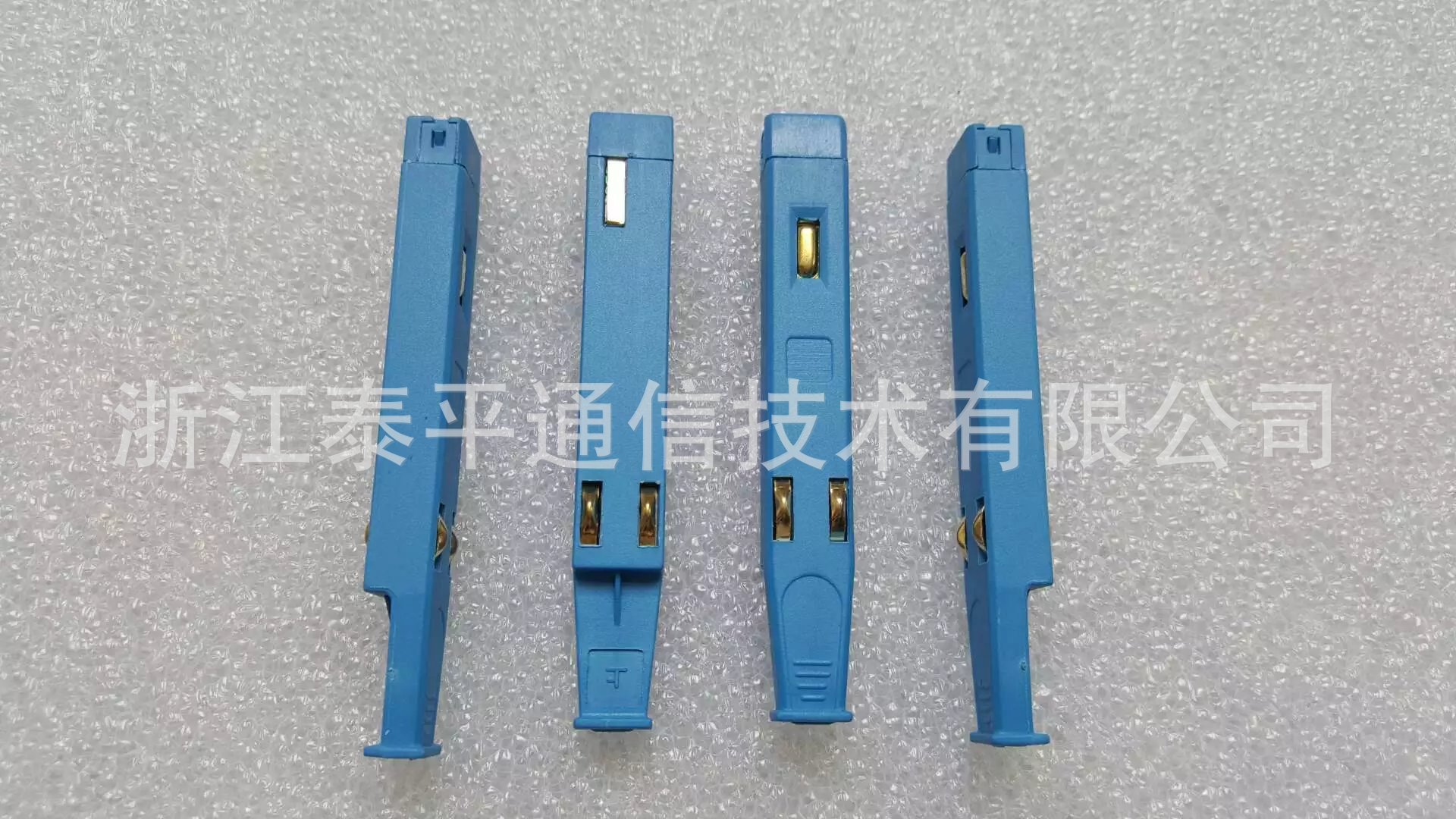

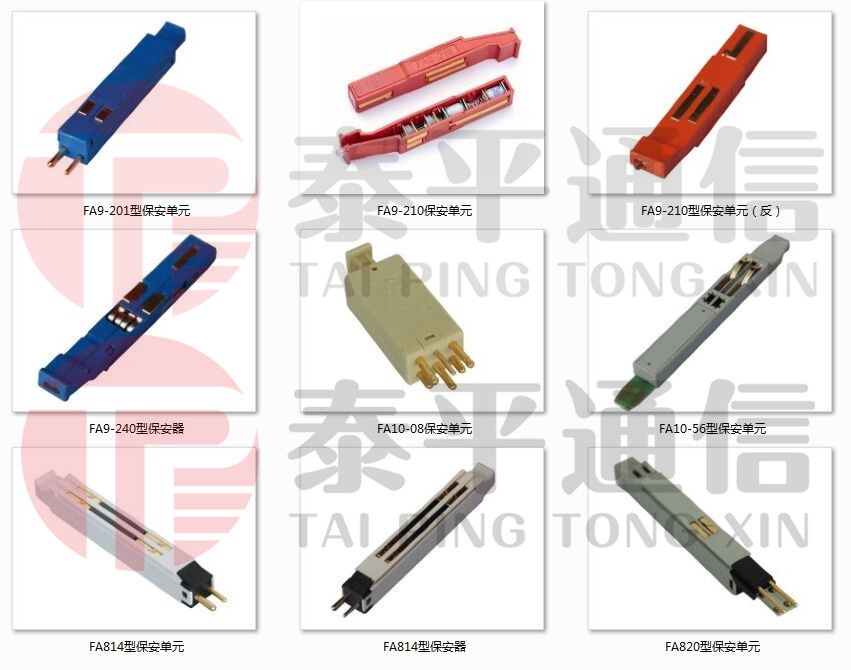

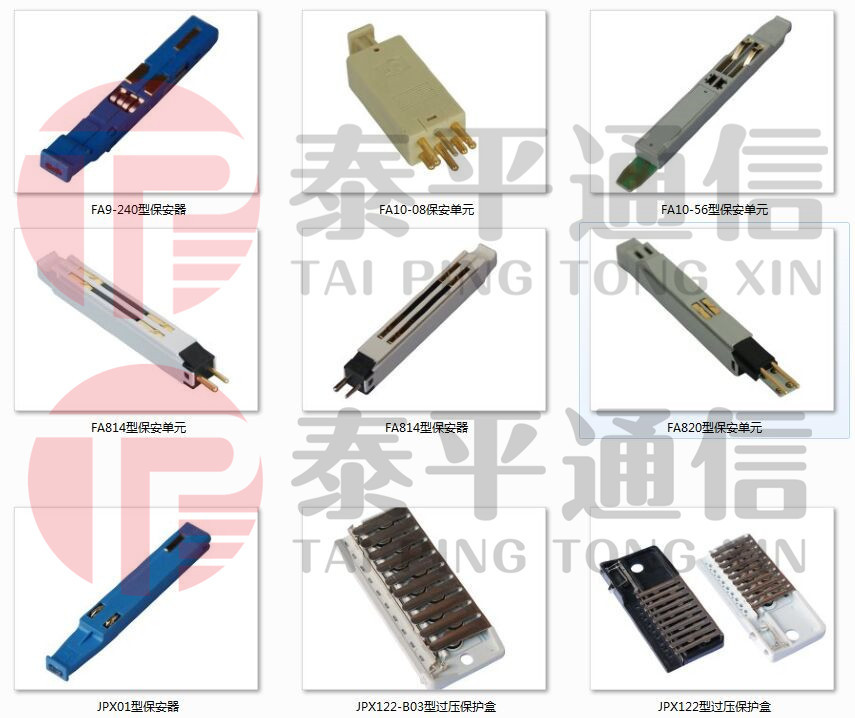

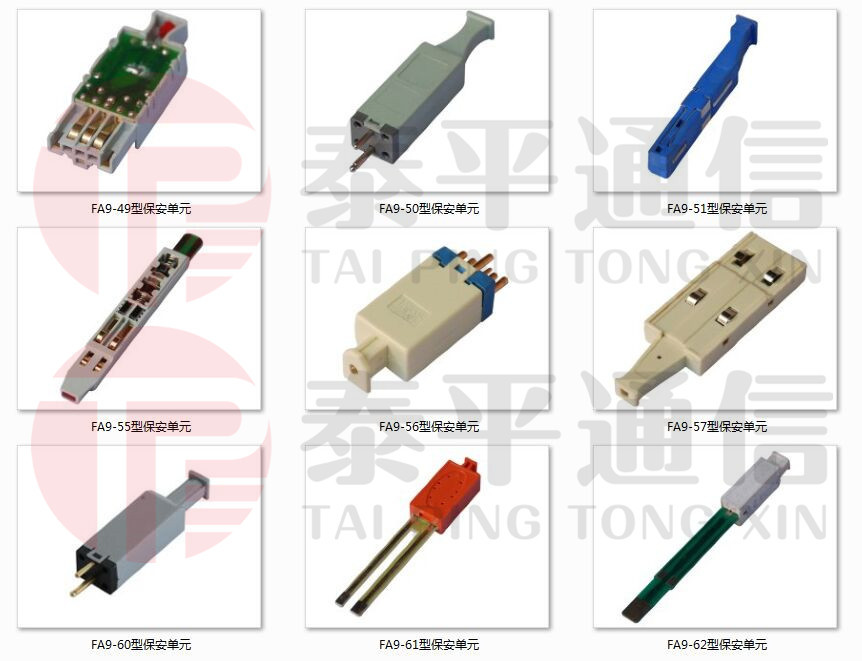

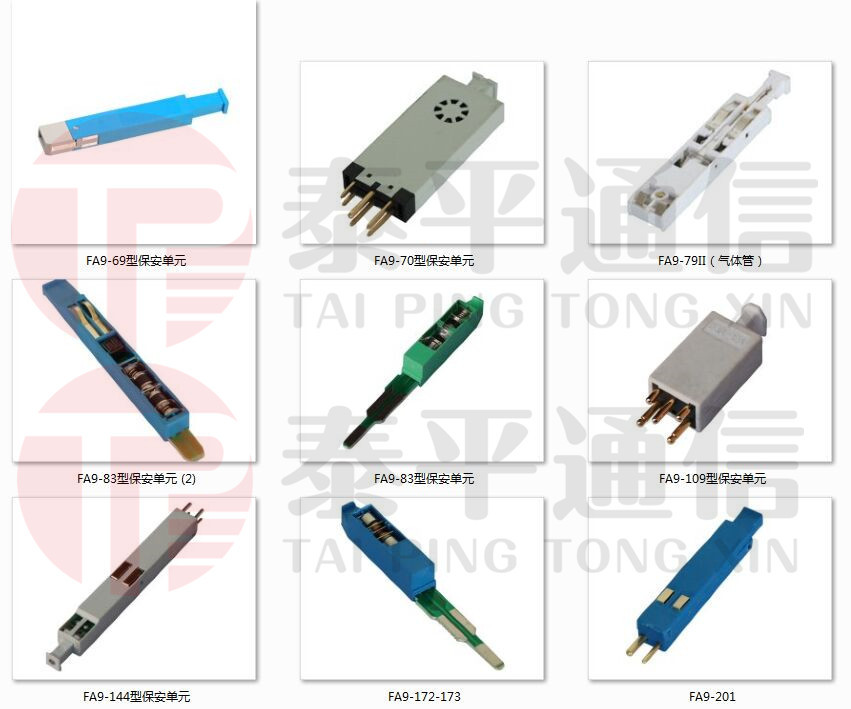

FA9-201ⅠＤ型保安单元
● FA9-201ⅠＤ型保安单元用于FA8-149型保安接线排中,防止过电压过电流对机房设备及人身安全造成的危害。
|
分类 |
防护原件 |
|
FA9-201ID |
高分子PTC 半导体放电管 |
产品规格
|
外线容量 |
内线容量 |
外形尺寸mm （高*宽*深） |
||
|
高 |
宽 |
深 |
||
|
2400L |
2048L |
2200 |
600 |
600 |
|
2000L |
1792L |
2000 |
600 |
600 |

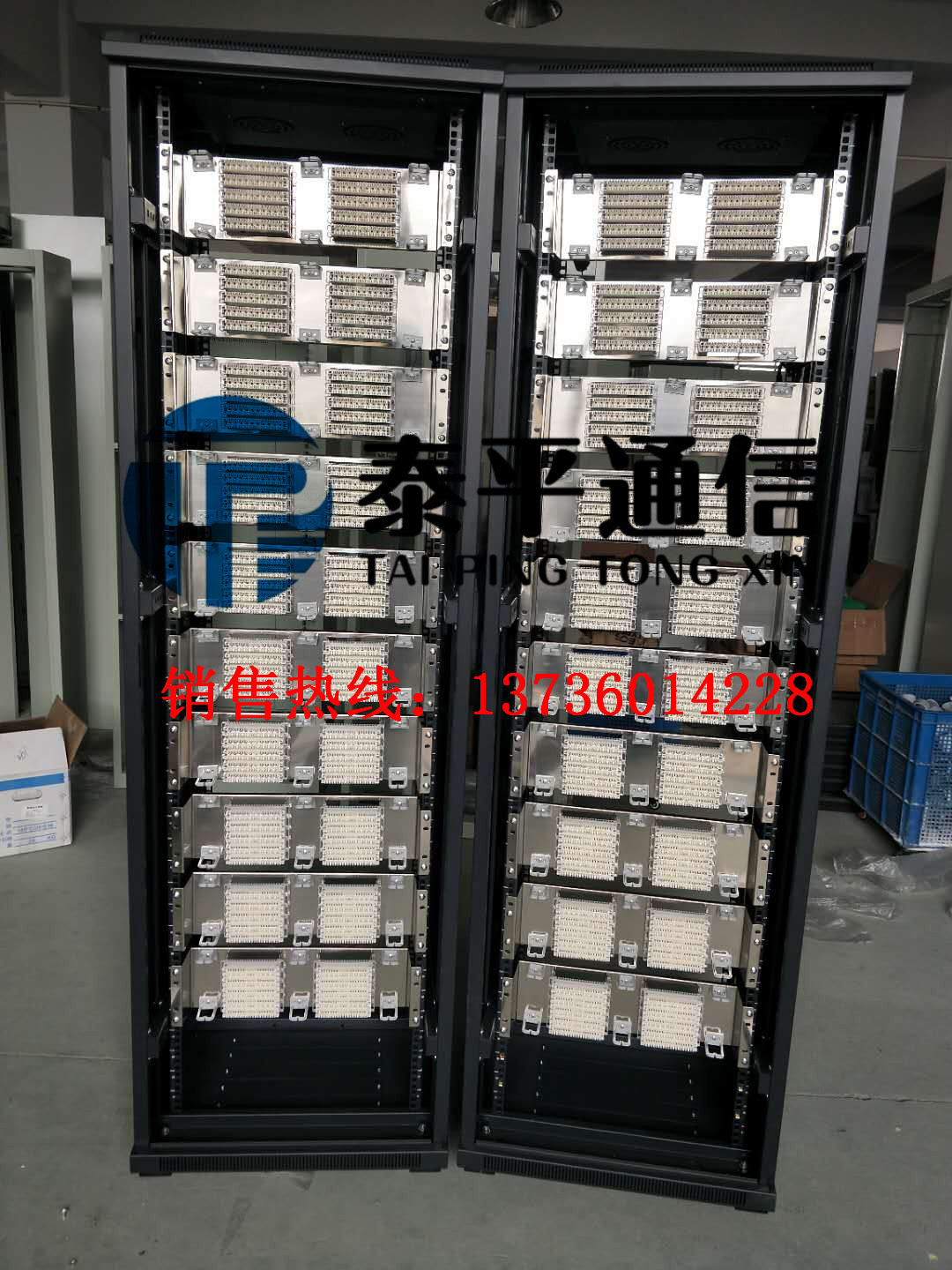

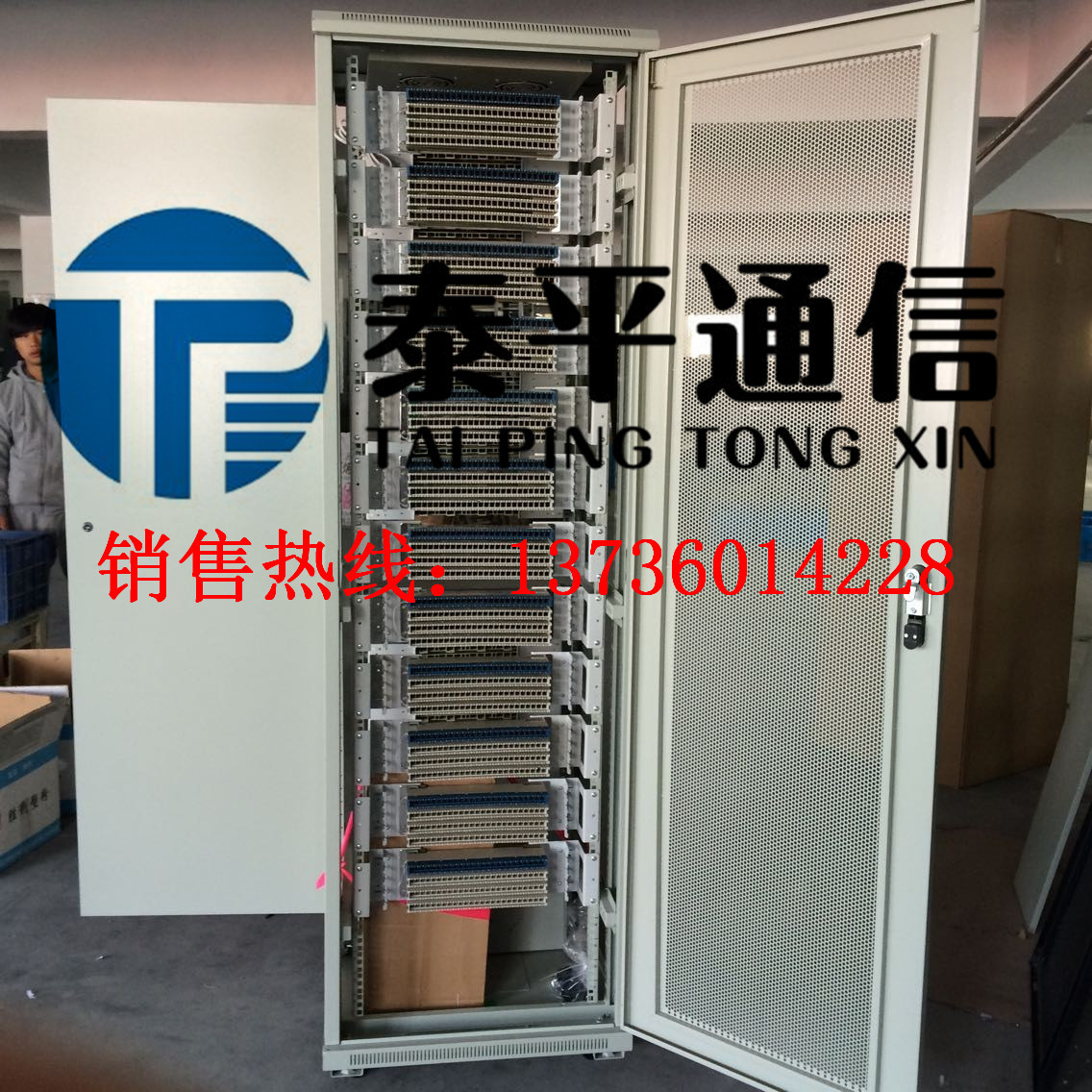

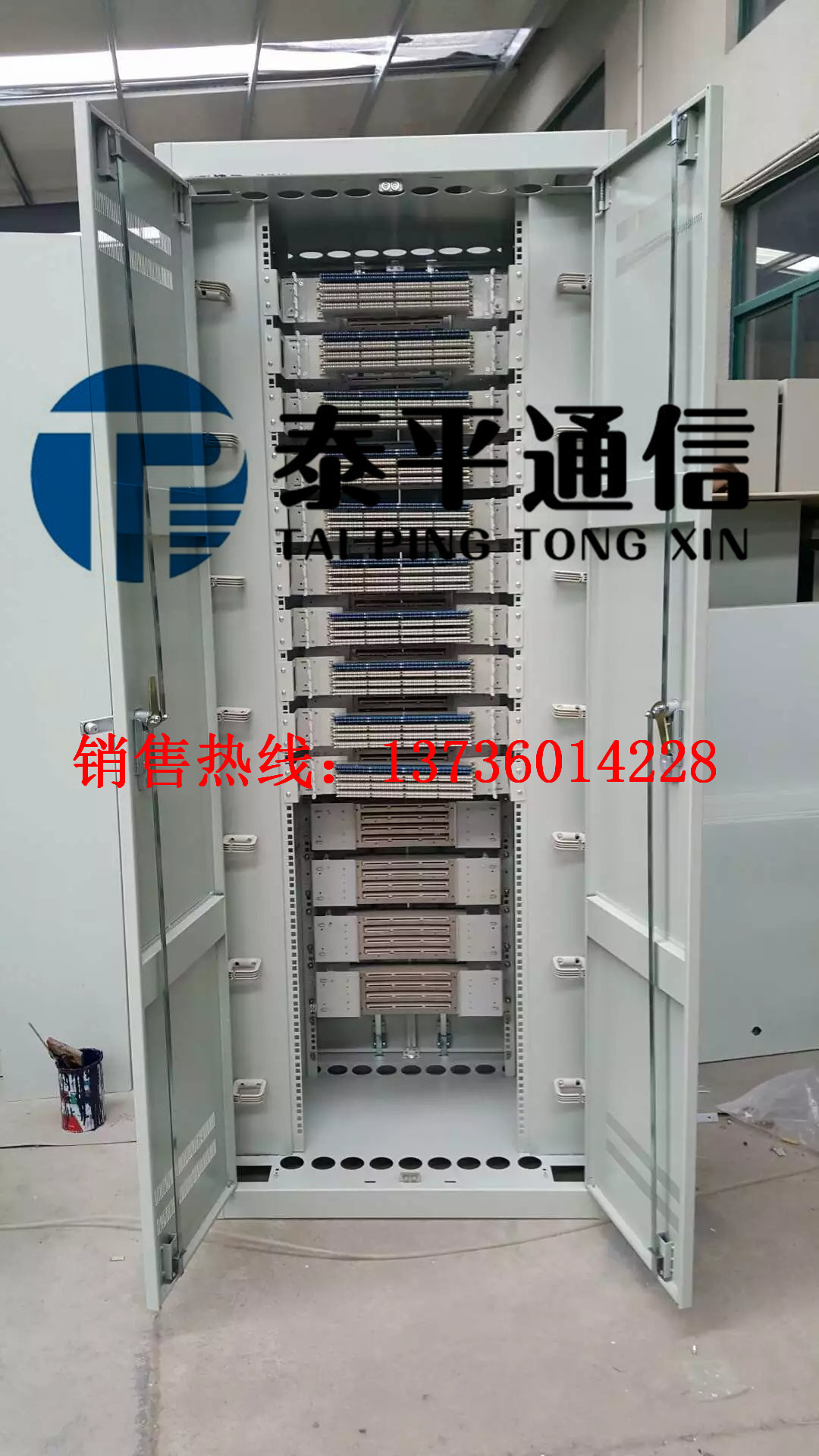

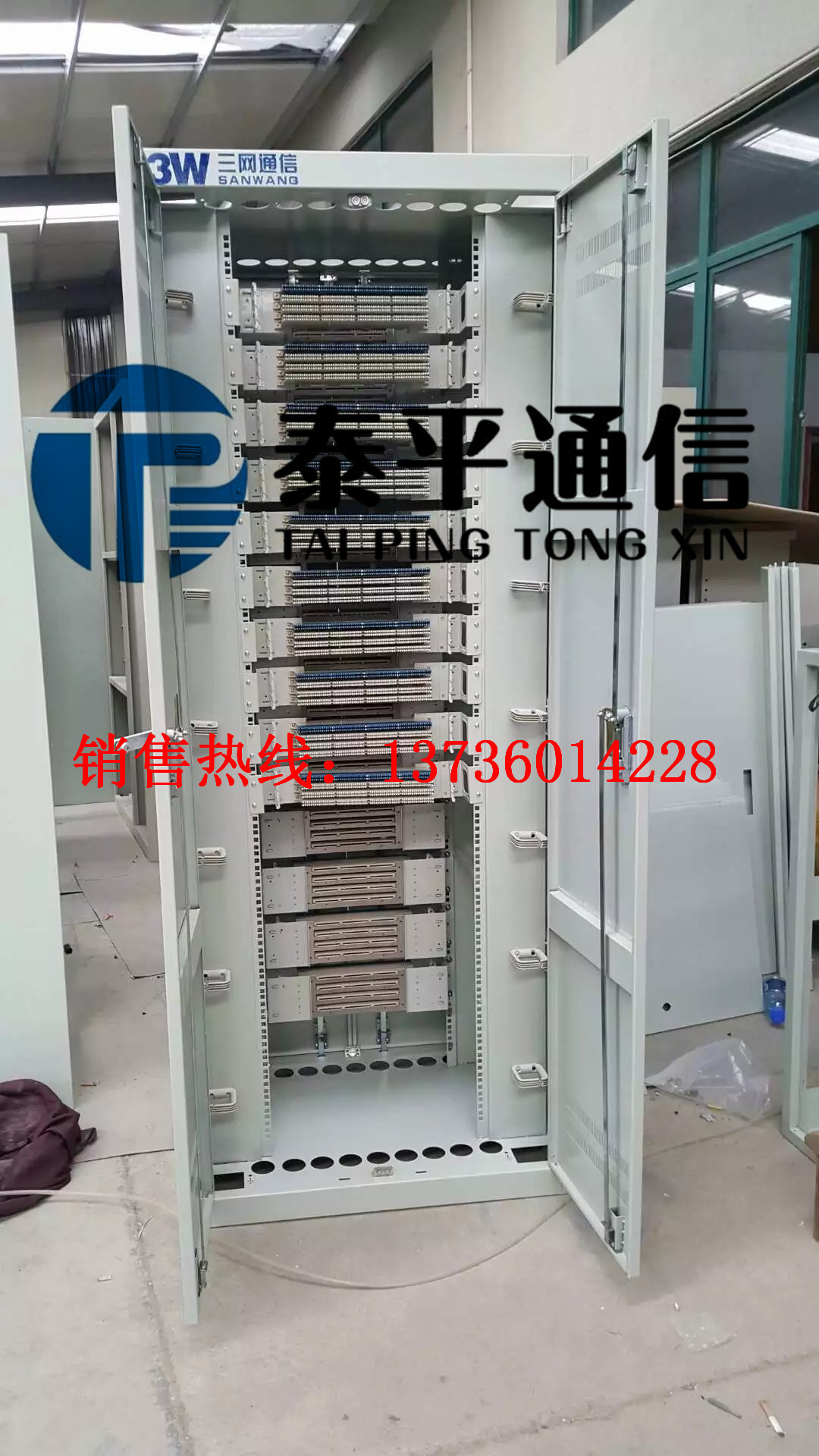

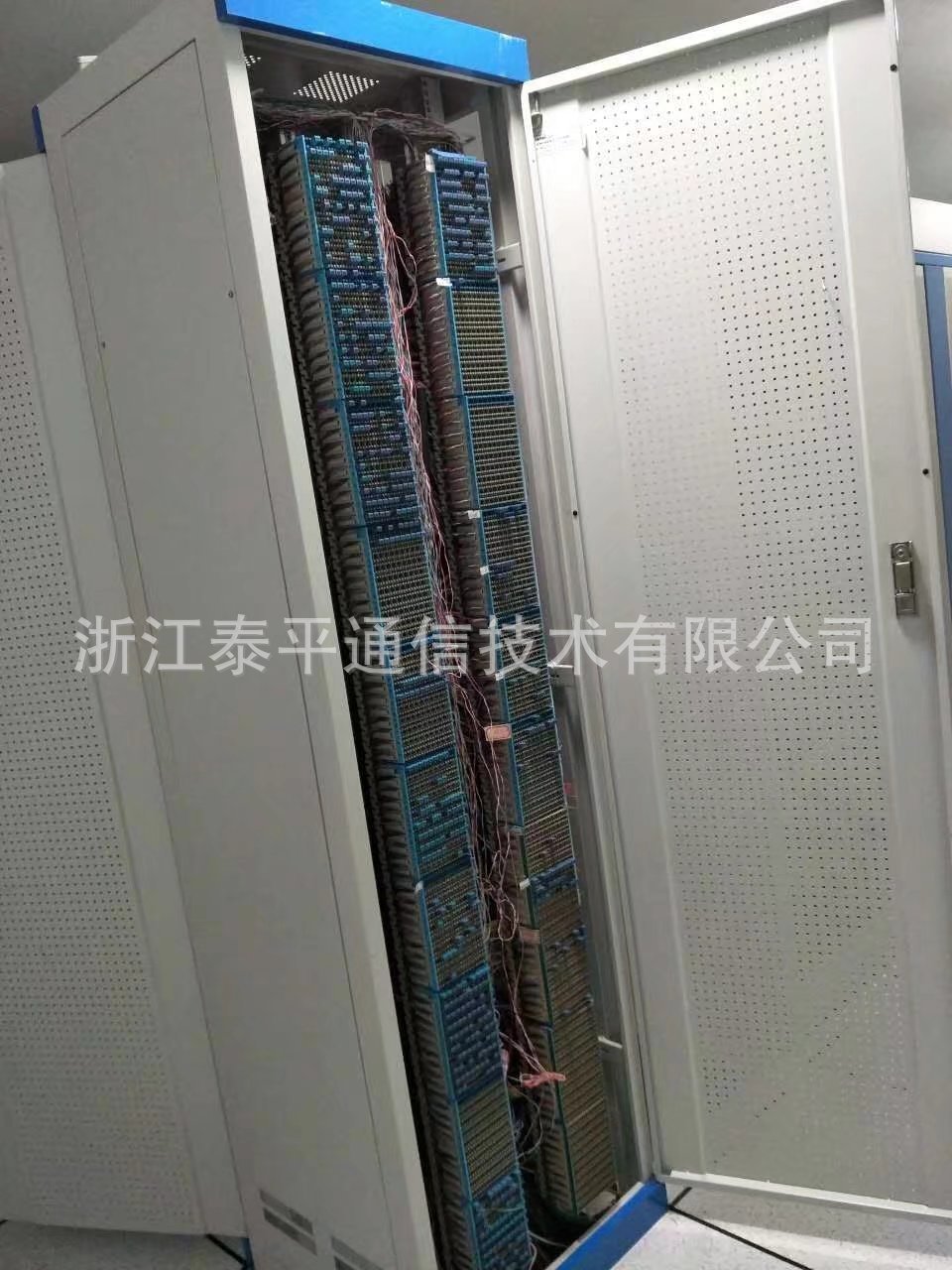

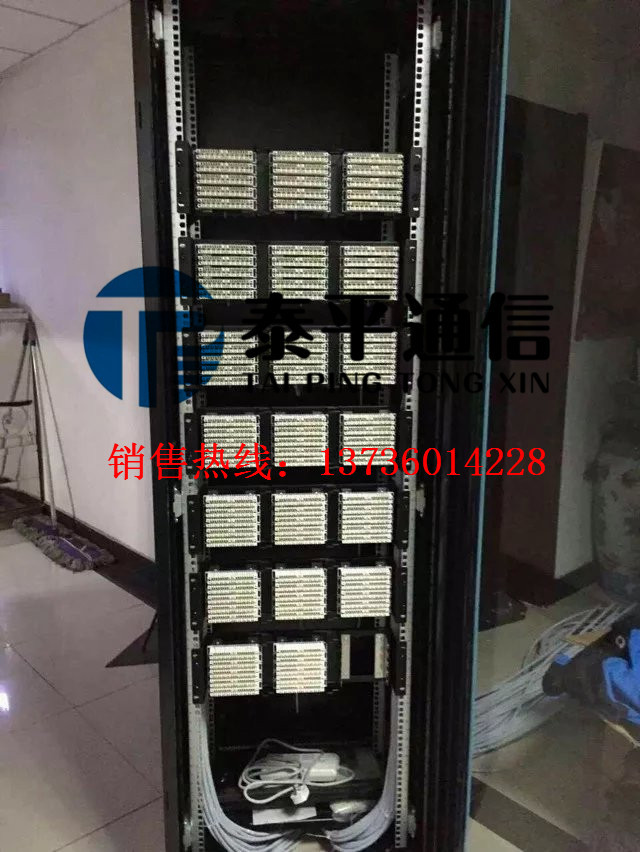

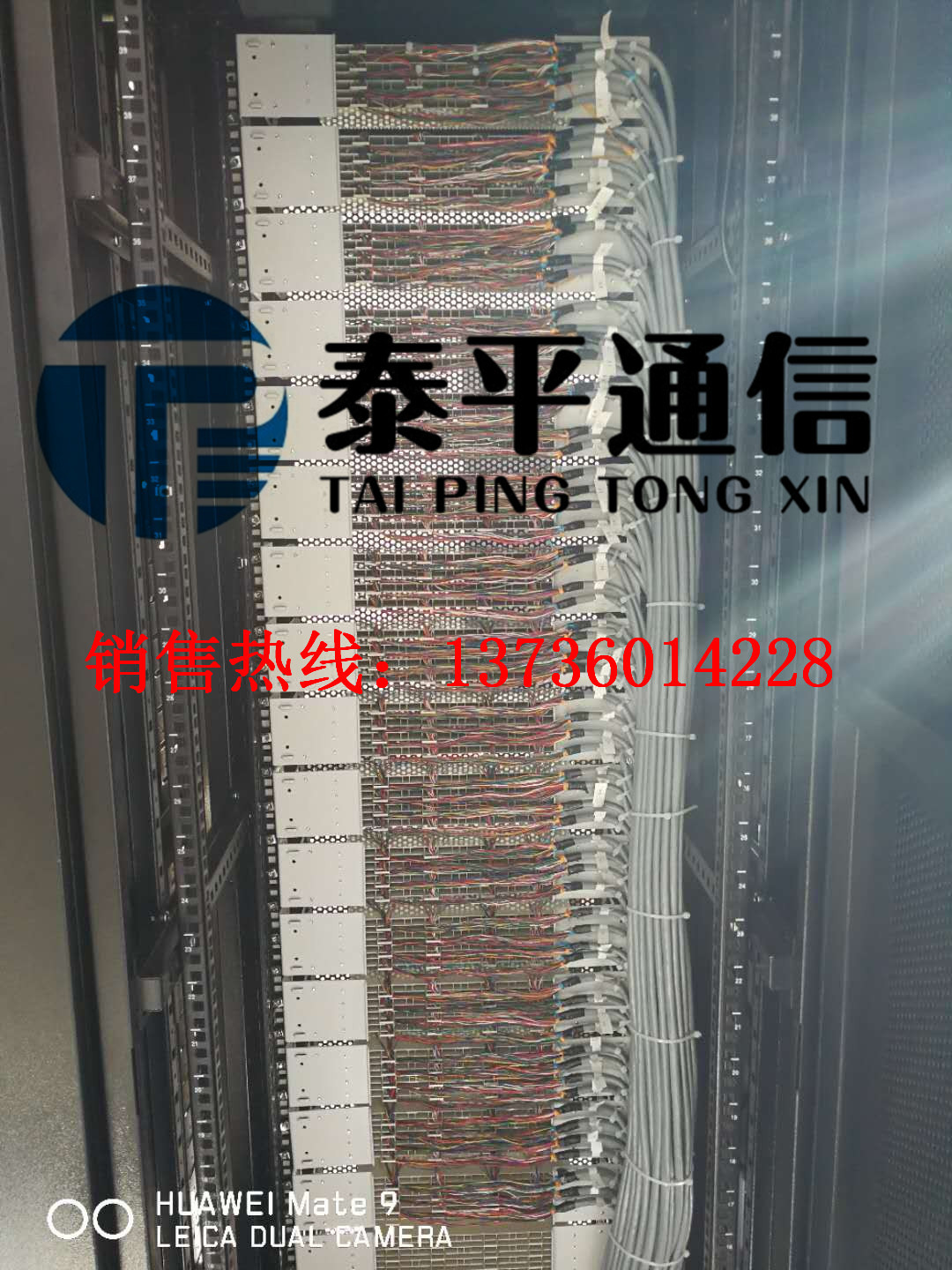

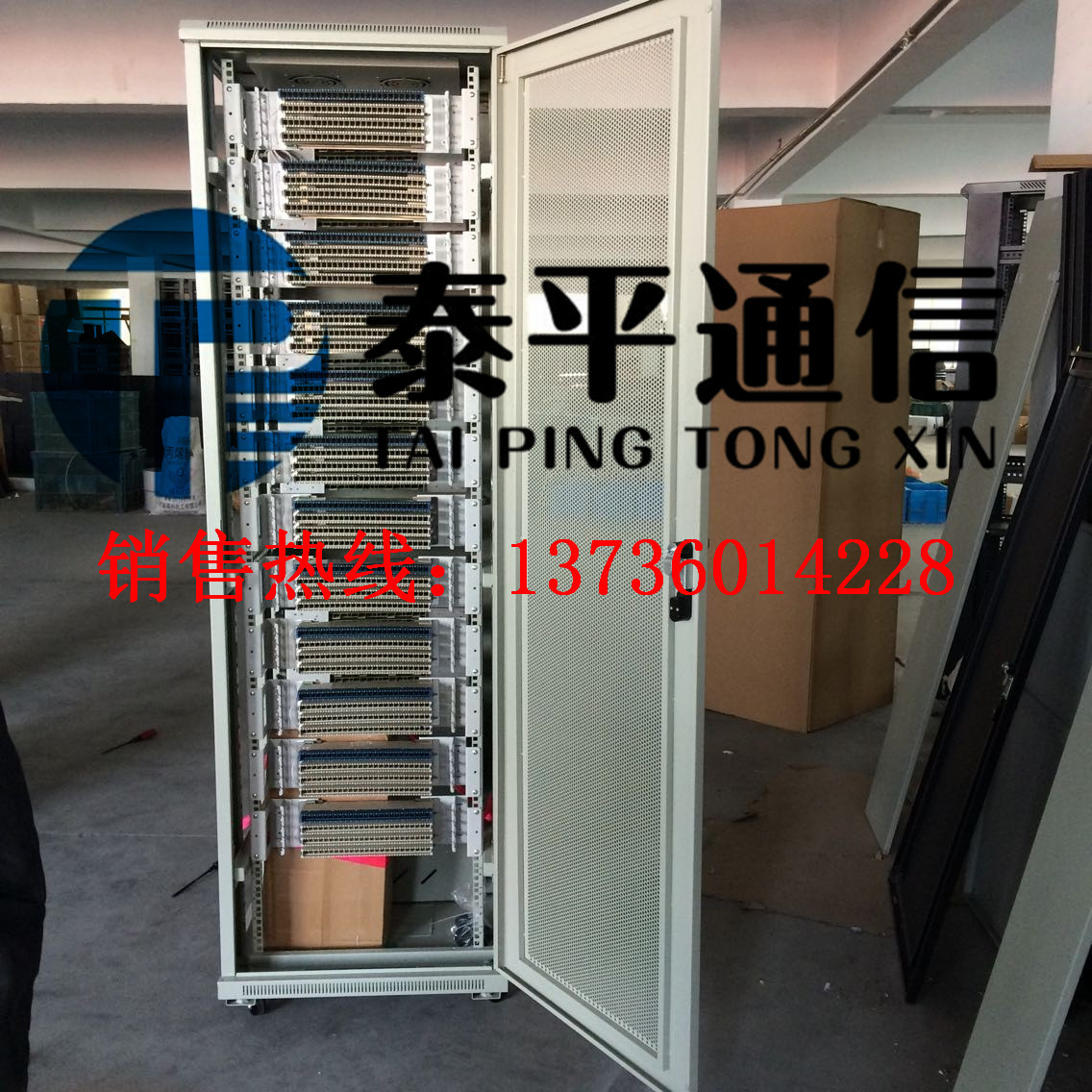

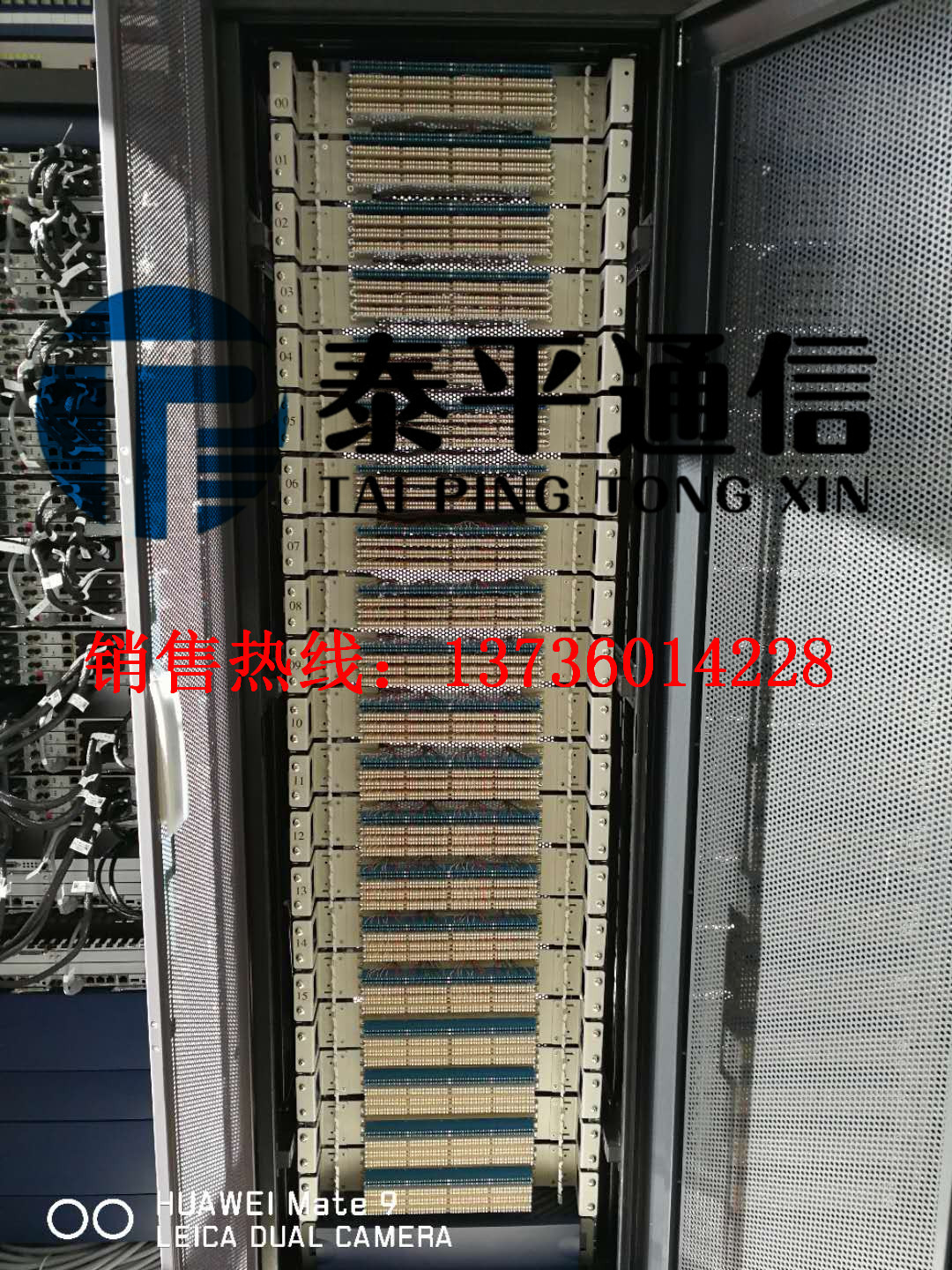

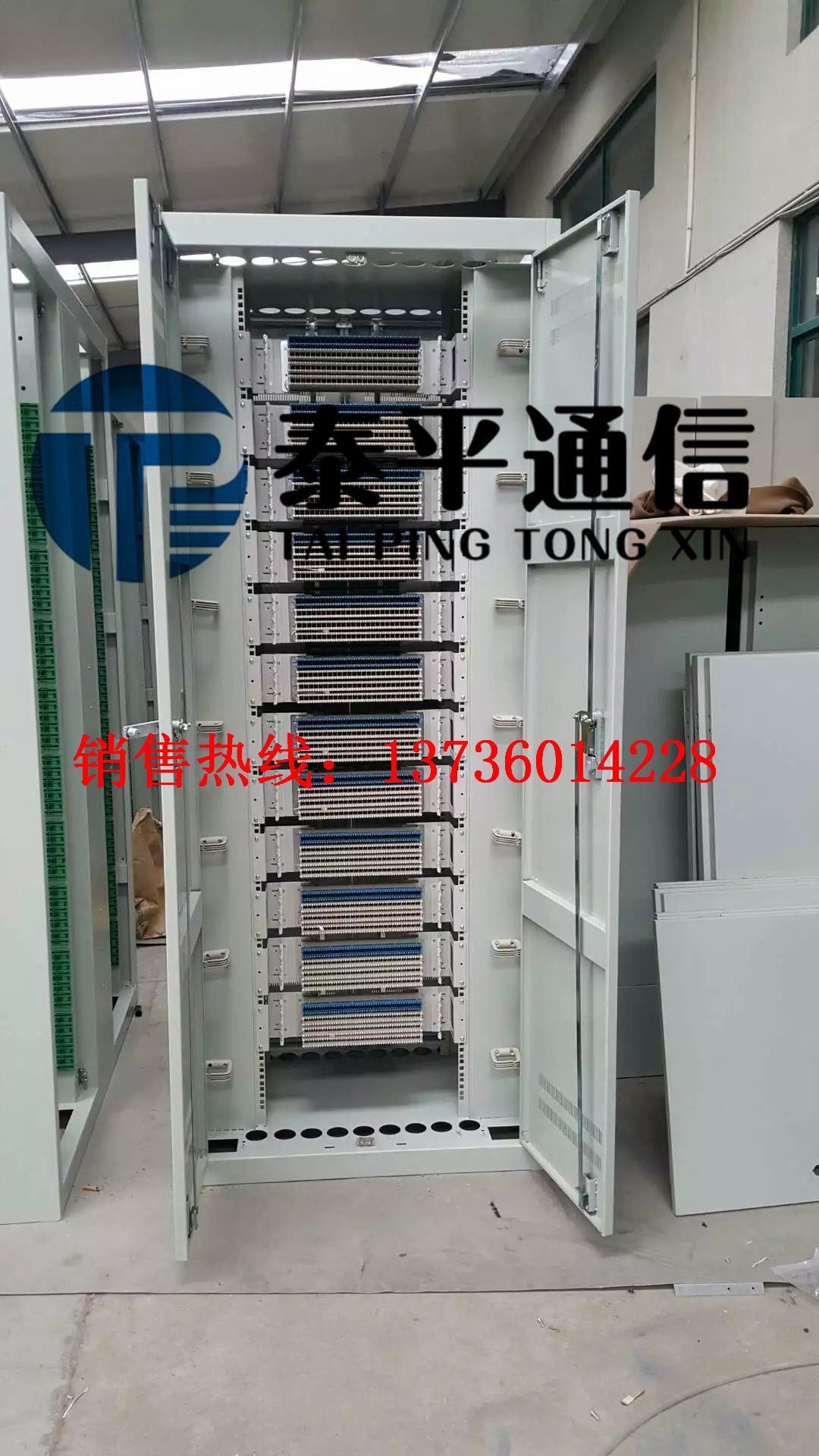

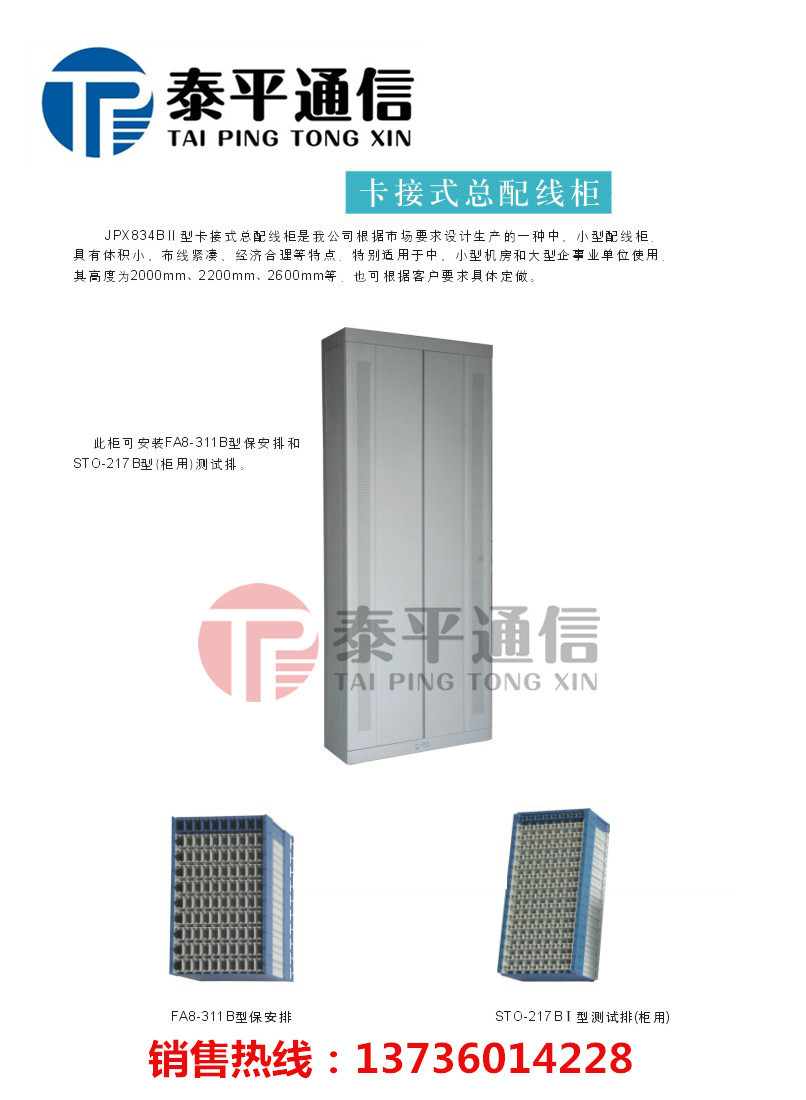

3W-JPX型总配线柜
产品特点：
- 体前后双面开门,可拆卸,上下进线,侧门可拆卸,方便扩容和并架。
- 模块设计,箱内架体用铝型材,易于安装。
| 型号 | 容量（线） | 高*宽*深（mm） |
| JPX01-A1 | 600L | 1200*600*600 |
| JPX01-A2 | 1200L | 2000*600*600 |
| JPX01-A3 | 2000L | 2200*600*600 |
JPX系列卡接式总配线架/柜（HPX系列音频总配线架/柜）

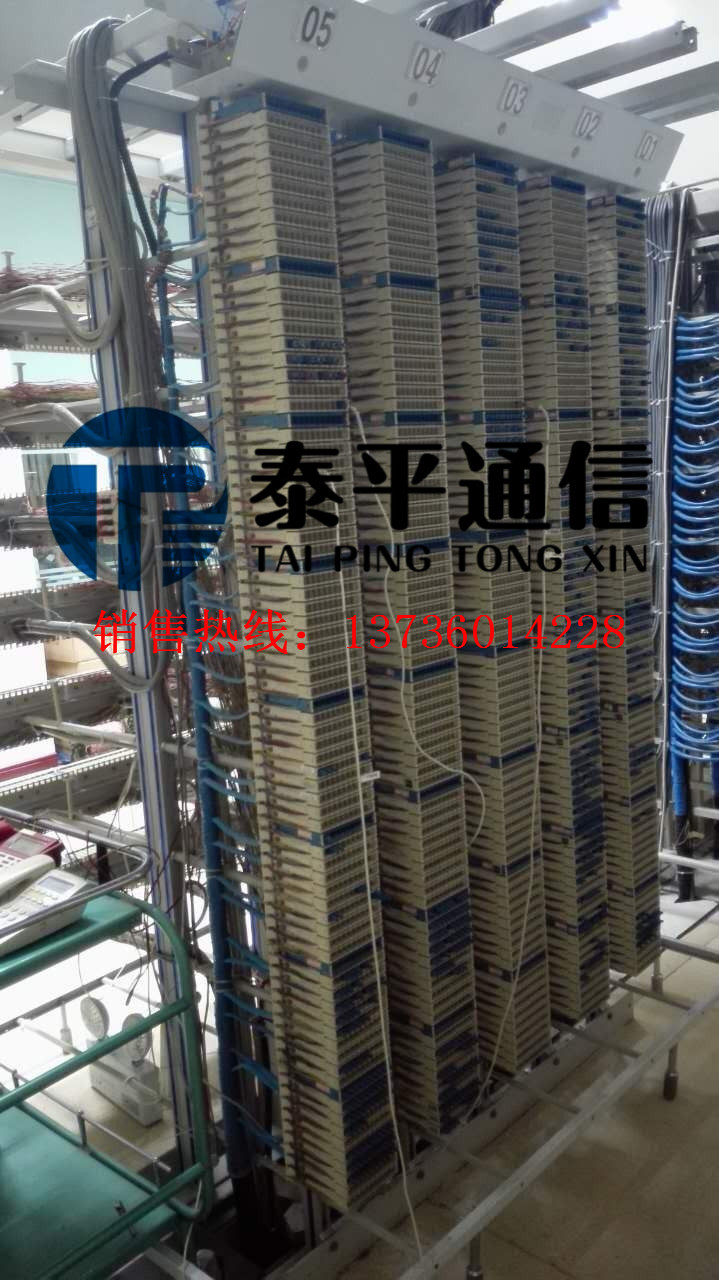

JPX210（A,B）型总配线架
产品特点：
- 具有完善可靠的过电流,过电压保护,FS失效功能和声光告警功能。卡接为双层折叠式双卡口,表面镀金（银）,使用寿命为单卡口的两倍。
- 抗拉脱力强,不小于25N。
- 直列,横列均为正面操作,横列提供固定和旋转工作模式,方便电缆成端及维护。
- 直列,横列均有周到的线路标识,便于准确跳线和检测。
- 全模块化设计,可根据机房灵活组合,模块体积小,容量大,便于安装和扩容。
- 机架采用铝合金型材,外形整齐,美观,实用,安装极为方便,组合灵活。
- 所有塑料件均采用阻燃塑料。
| 容量/列 | 600对/列 | 800对/列 | 1000对/列 | 1200对/列 |
| h | 1970 | 2390 | 2810 | 3230 |
| h1 | 1800 | 2220 | 2640 | 3060 |
| h2 | 170 | 170 | 170 | 170 |
| 直列间距 | 250 | 250 | 250 | 250 |
| h3 | 220 | 220 | 220 | 220 |
| d1 | 350 | 350 | 350 | 350 |
| d2 | 450 | 450 | 450 | 450 |
| h4 | 510 | 510 | 510 | 510 |
| h5 | 300 | 300 | 300 | 300 |
注：1,机架尺寸可按用户要求或查勘实际情况设计。
2,材质：采用铝合金材料制作。
3,该机架适用于大中型机房。

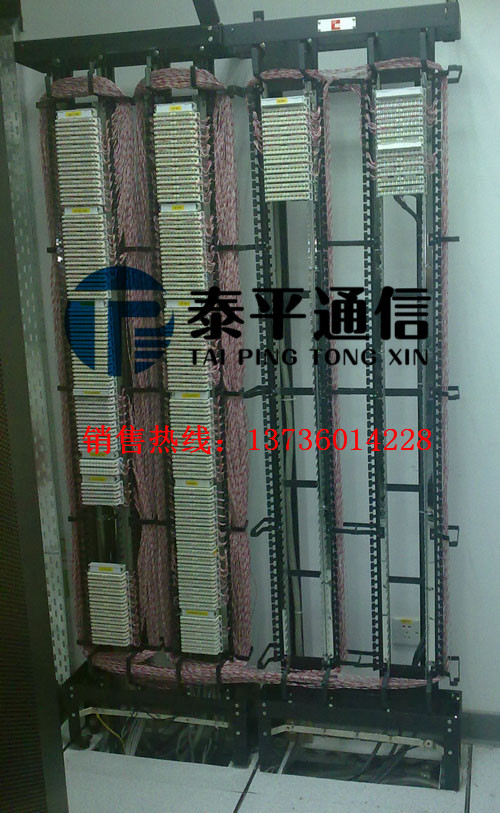

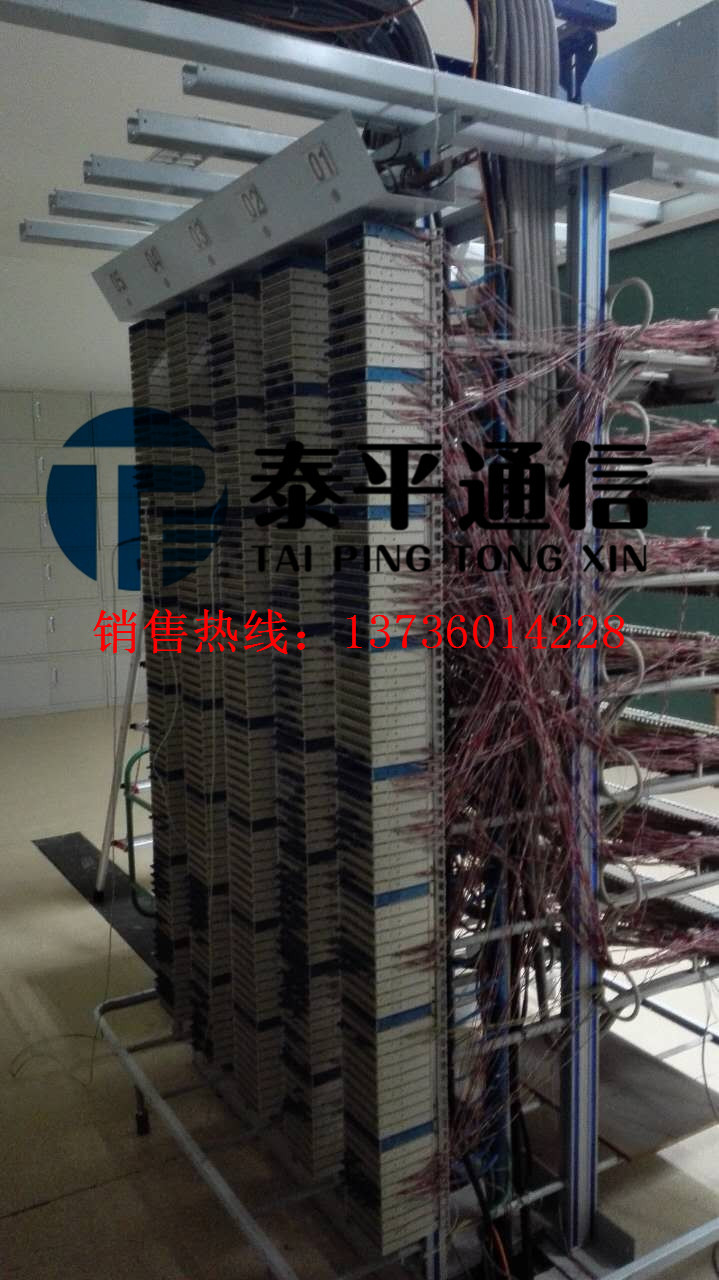

双面MDF音频总配线架
- 详细介绍
特点：
1,铝型材机架,结构简单,牢固可靠
2,四级声光报警,防护更加可靠
3,密度更高,容量更大
4,模块设计,配置灵活,扩容方便
5,卡接式接续方式,表面镀金,保证接续的牢靠性
6,接地完善
7,所有塑胶件采用阻燃材料,阻燃性能达到国际标准FV-0级
|
产品参数 |
||||||
|
名称 |
产 品 型 号 |
规格(mm) |
容量 |
配置 |
备注 |
|
|
(高X宽X深)HxWxD |
||||||
|
双面总配线架（铝型材） |
JPX828-A |
2X10 |
2200X500X920 |
外线：2000 |
直排（100）2X10 |
型材架,双面安装,（配置,规格等可按客户要求） |
|
内线：1792 |
横排（128）7X2 |
|||||
|
3X10 |
2200X750X920 |
外线：3000 |
直排（100）3X10 |
|||
|
内线：2688 |
横排（128）7X3 |
|||||
|
4X10 |
2200X1000X920 |
外线：4000 |
直排（100）4X10 |
|||
|
内线：3584 |
横排（128）7X4 |
|||||
|
6X12 |
2700X1500X920 |
外线：7200 |
直排（100）6X12 |
|||
|
内线：6912 |
横排（128）8X6 |
|||||
|
6X10 |
2200X1500X920 |
外线：6000 |
直排（100）6X10 |
|||
|
内线：5376 |
横排（128）8X6 |
|||||
|
6X8 |
2000X1500X920 |
外线：4800 |
直排（100）6X8 |
|||
|
内线：4608 |
横排（128）6X6 |
|||||
|
|
||||||
单面MDF音频总配线架
