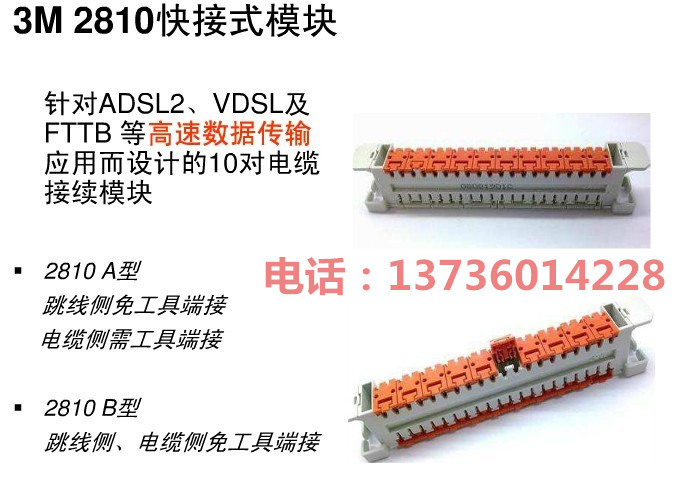

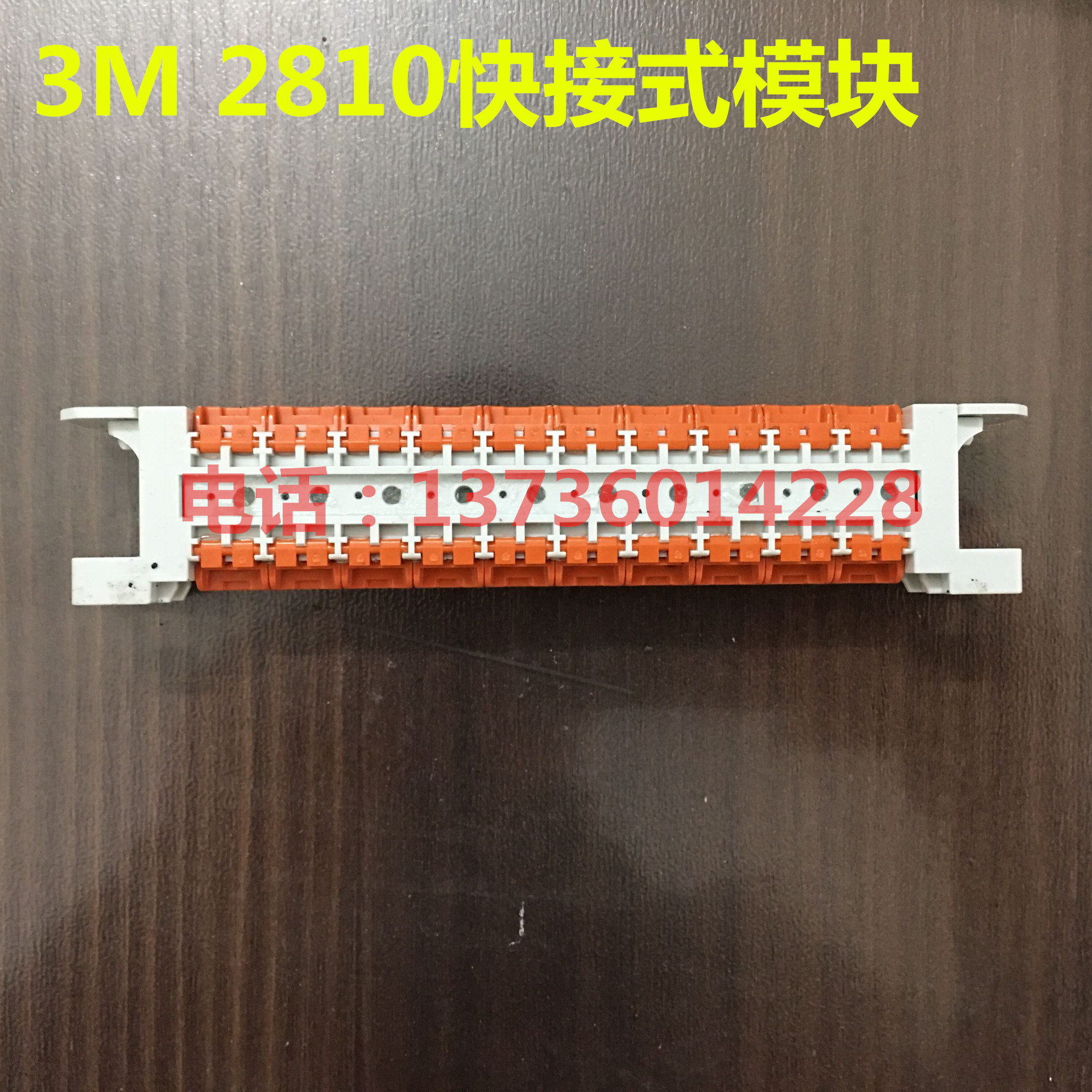

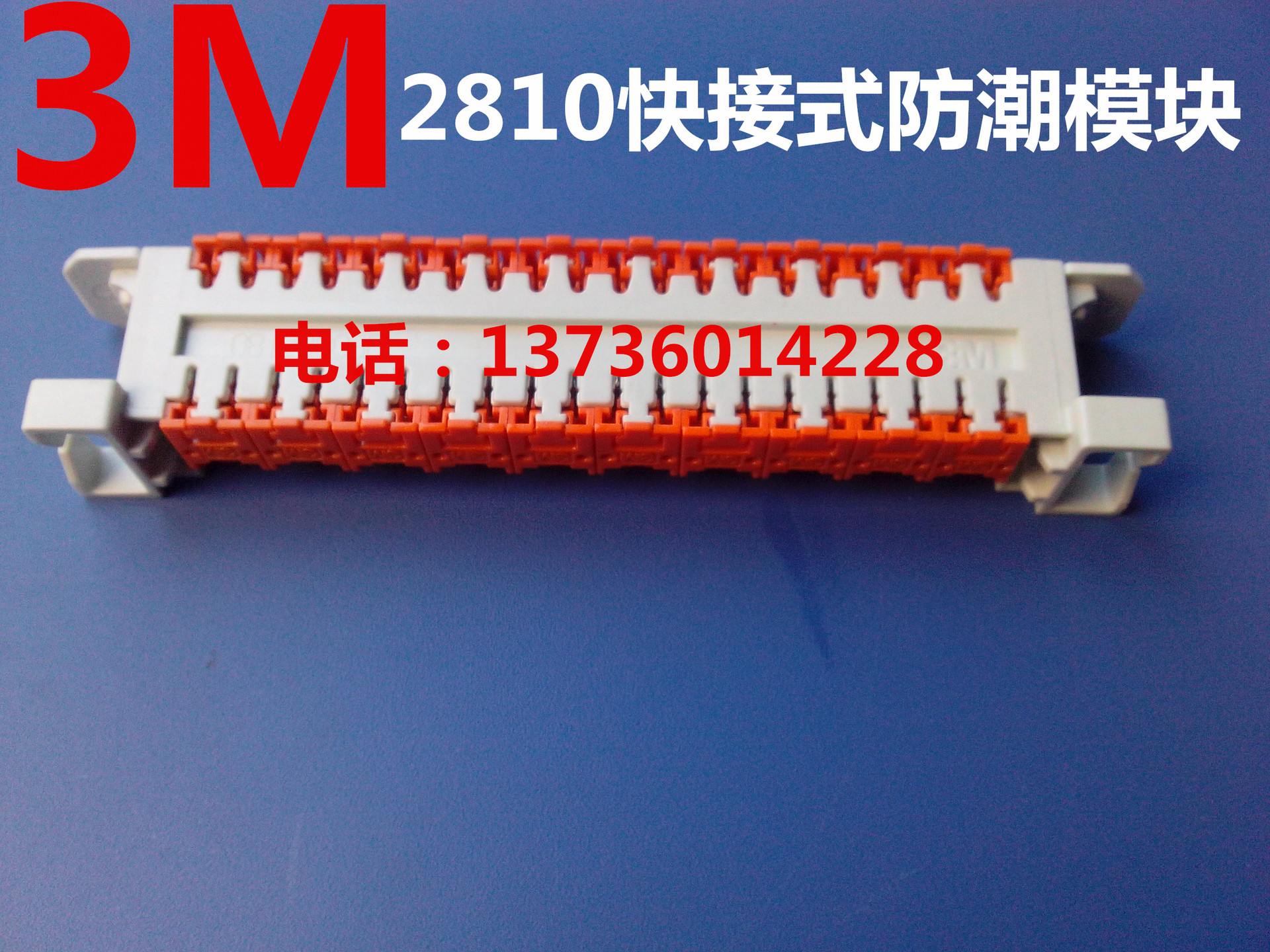

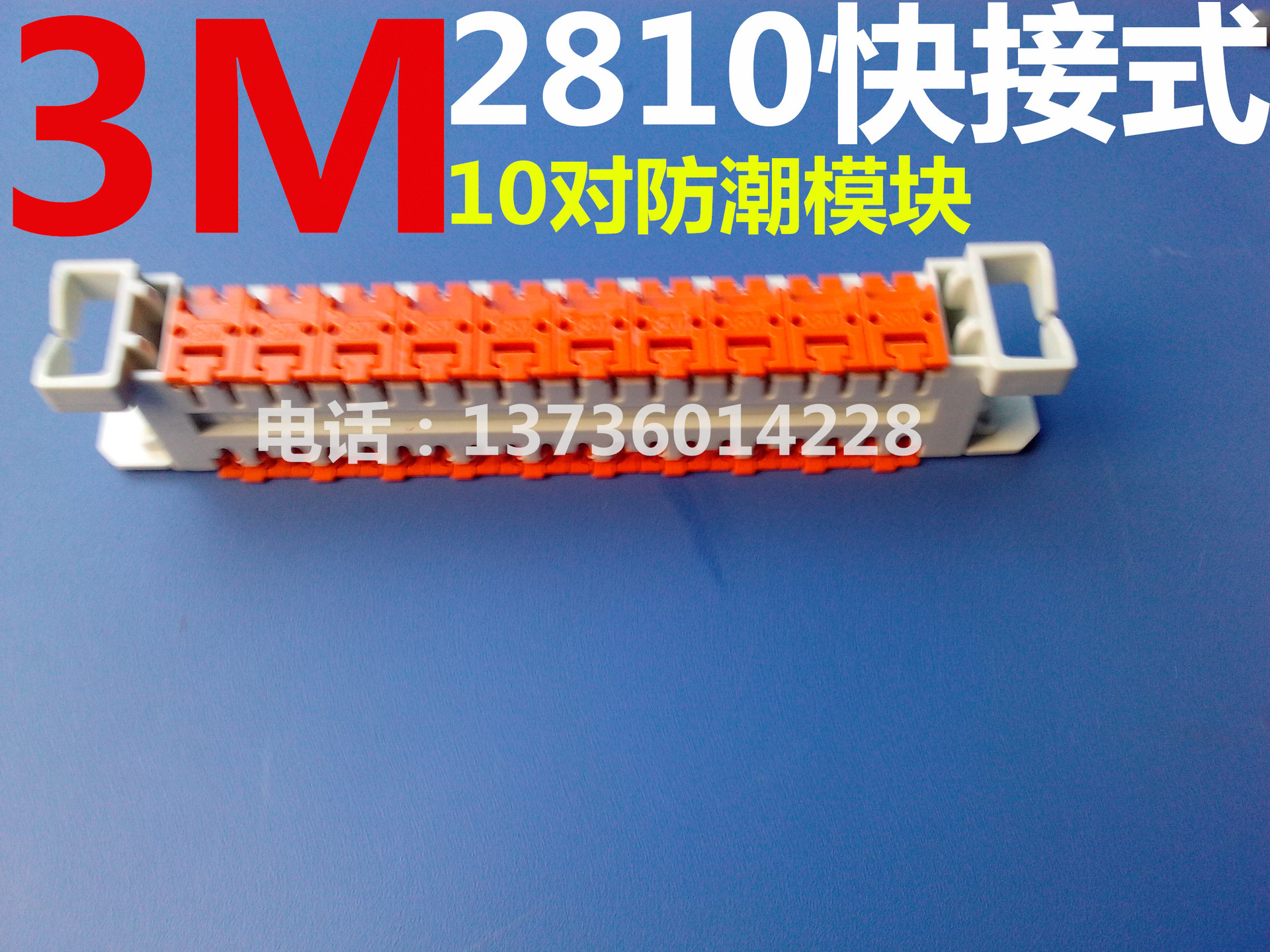

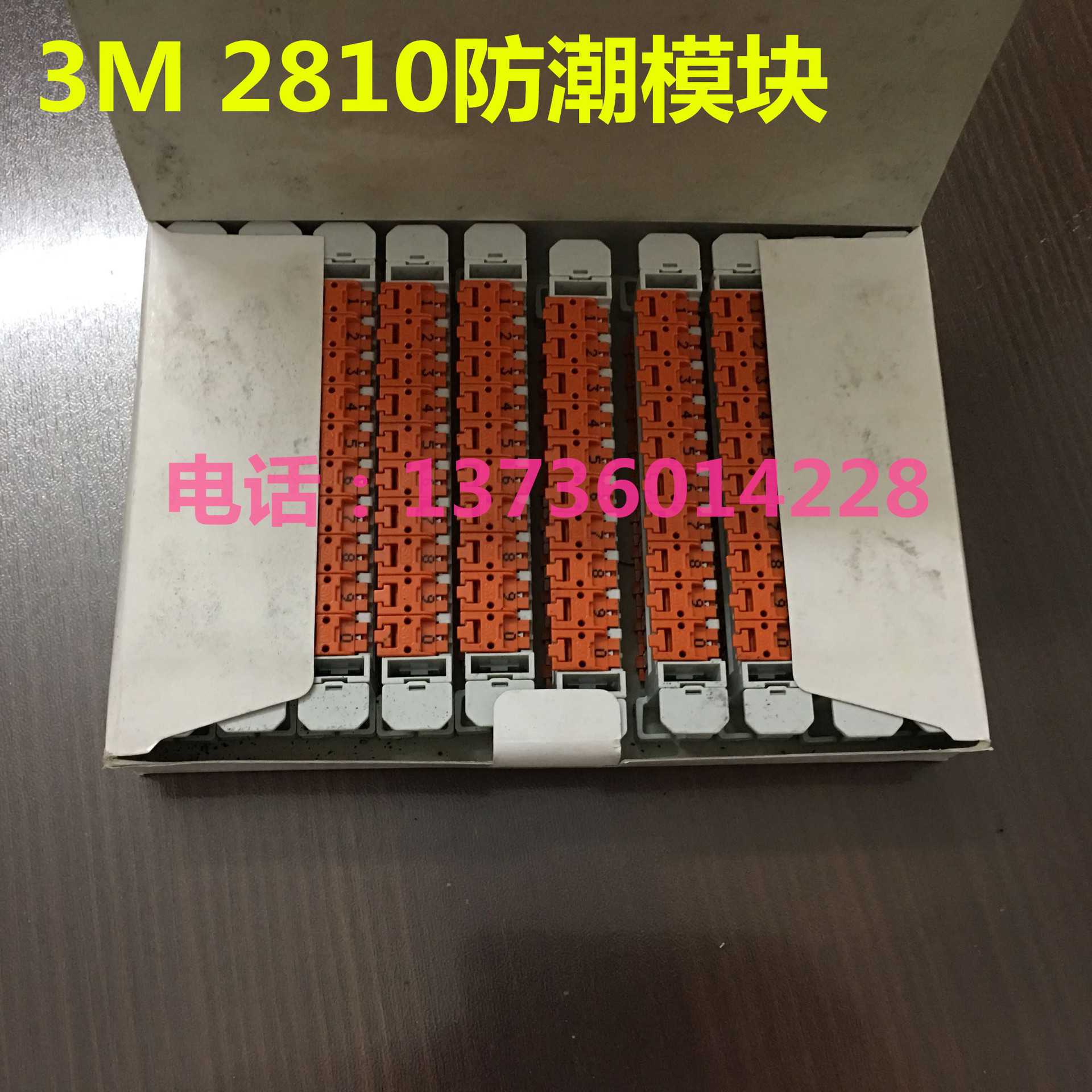

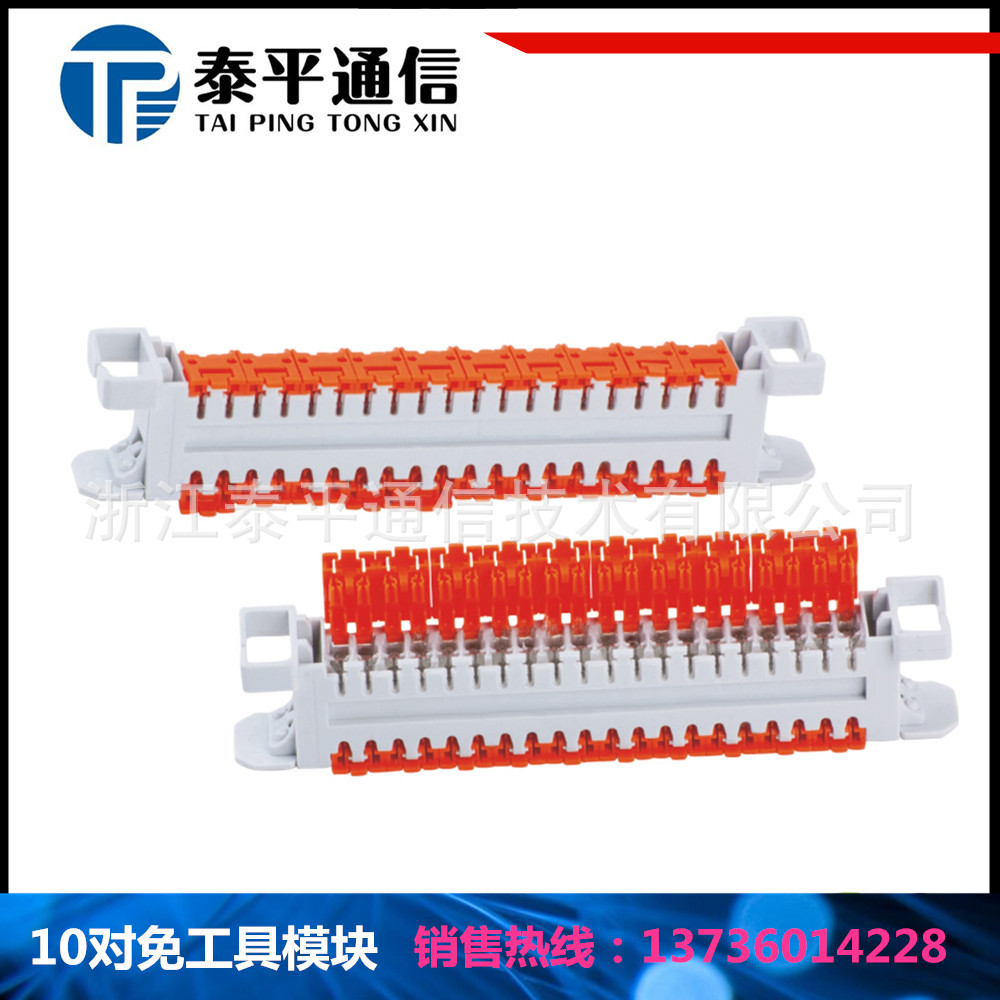

3M 2810 快接式模块是针对ADSL2,VDSL2及FTTB LAN 等高速数据传输应用而设计的新10对电缆接续模块. 它采用3M 特有的防潮树脂,具有良好的绝缘和防潮性能,能够适应室内,外各种恶劣工作环境,并保证五类线(Cat.5)传输标准。 3M 2180 模块操作方便,简单,无论是外线电缆的端接还是跳线的连接不需任何工具,极大地缩短了施工和维修时间, 有利于网络快速,经济地部署。
典型应用

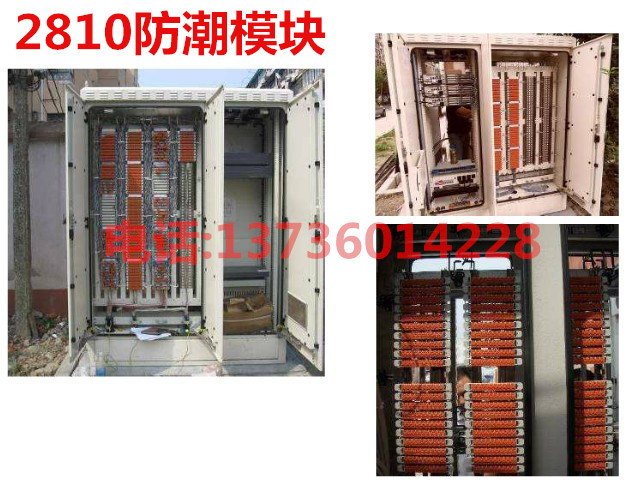

3M 2810 快接式模块优越的性能保证它能够在各种环境下稳定可靠地工作,特别适合带宽要求高,易于受到潮气侵袭的场合, 如：

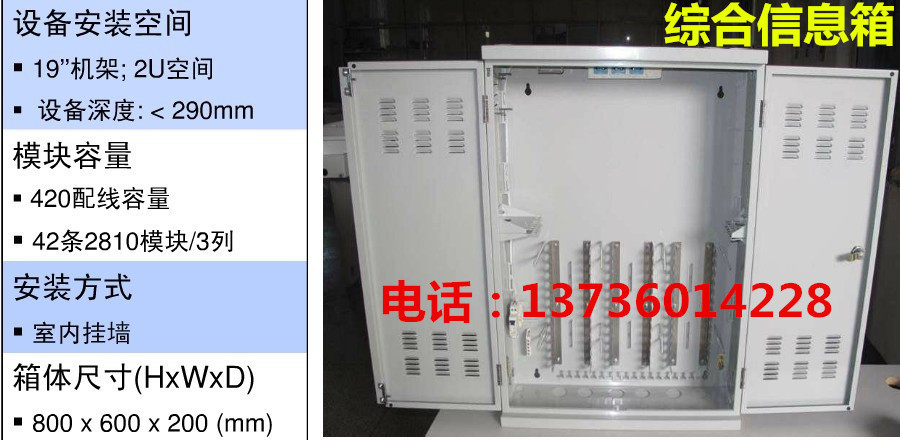

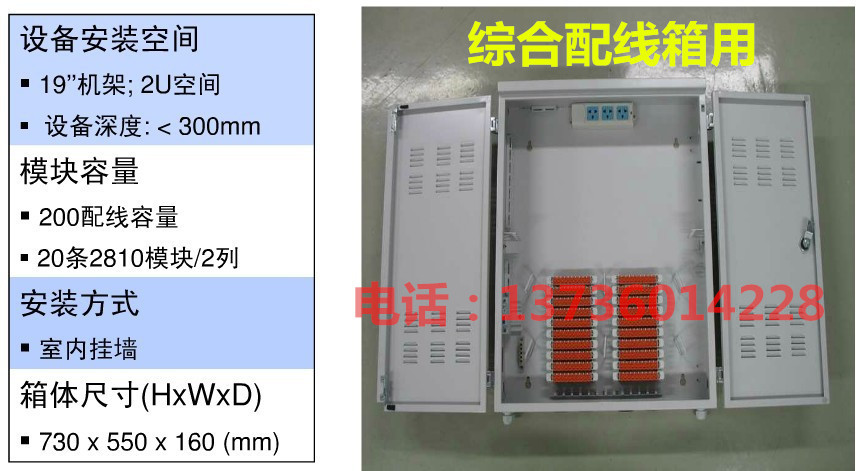

·FTTB楼道综合布线箱
·电缆交接箱
·电缆分线盒
·室外有源机箱

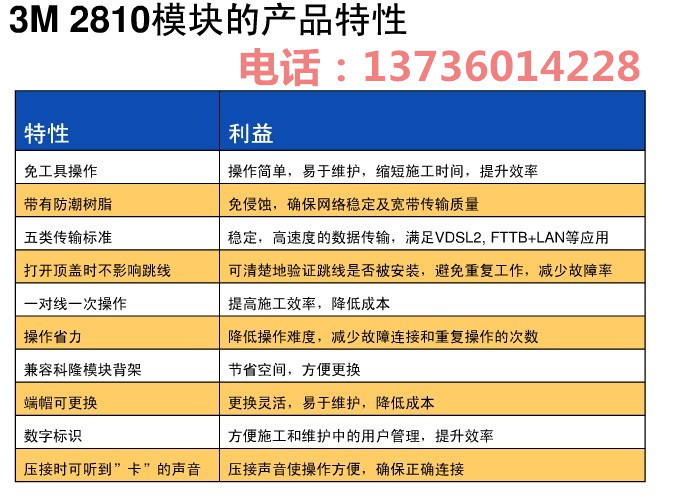

产品特性
|
特性
|
利益
|
|
免工具操作
|
操作简单,易于维护,快速施工,提升效率
|
|
带有防潮树脂
|
免侵蚀,确保网络稳定及宽带传输质量
|
|
5类传输标准
|
稳定,高速度的数据传输,满足VDSL2,FTTB LAN等应用
|
|
打开顶盖时不影响跳线
|
可清楚地验证跳线是否被安装,避免重复工作,减少故障率
|
|
一对线一次操作
|
提高施工效率,降低成本
|
|
操作省力
|
降低操作难度,减少故障连接和重复操作的次数
|
|

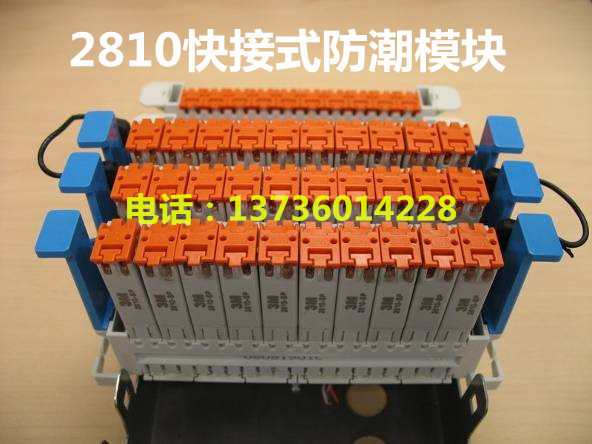

兼容现有备架（Krone)
|
节省空间,方便更换
|
|
端帽可更换
|
更换灵活,易于维护,降低成本
|
|

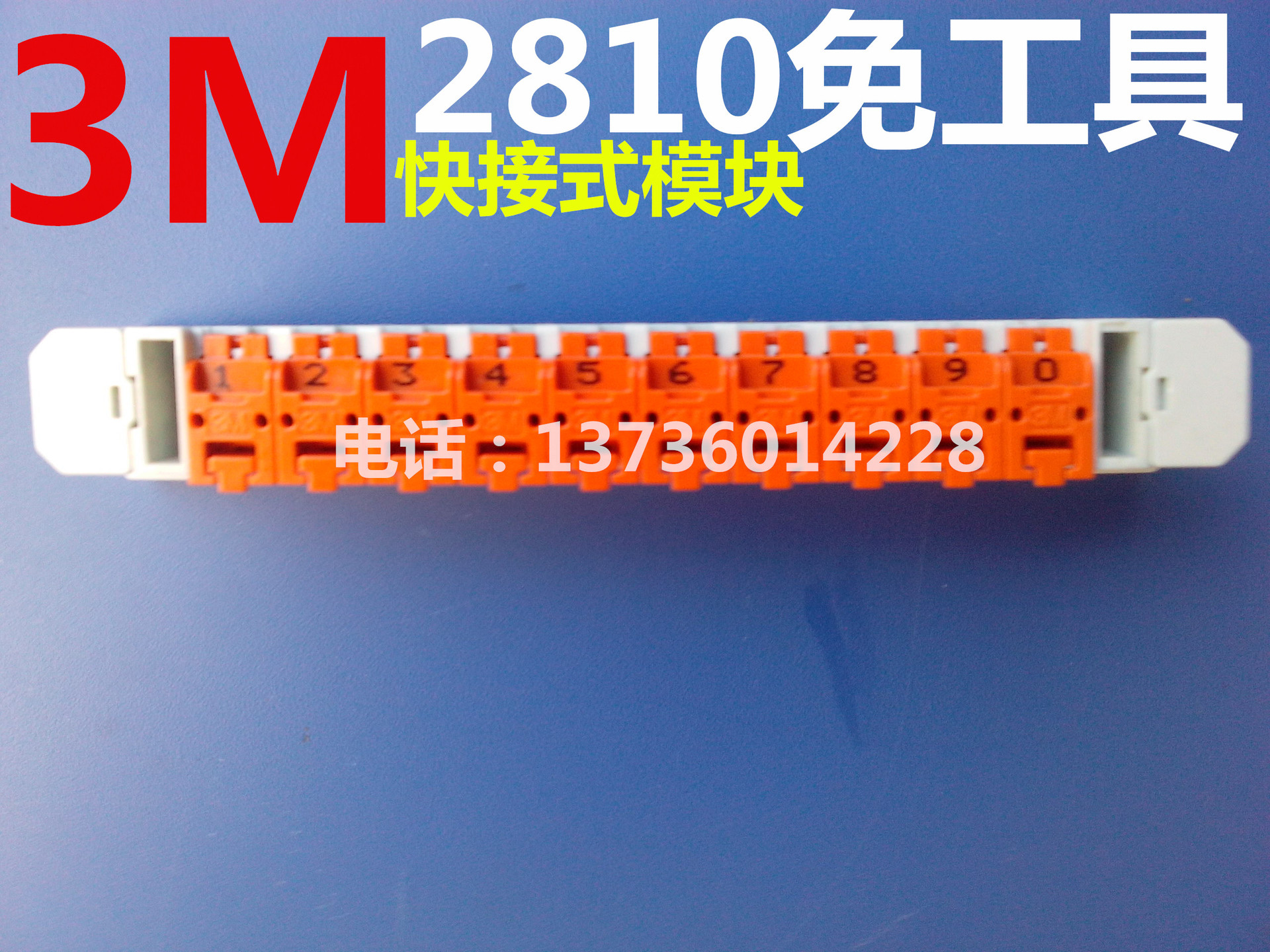

数字标识
|
方便施工,维护中的用户管理,提升效率
|
|
压接时可听到”卡”的声音
|
压接声音使操作方便,确保正确连接
|
|
|
| |
|
| |

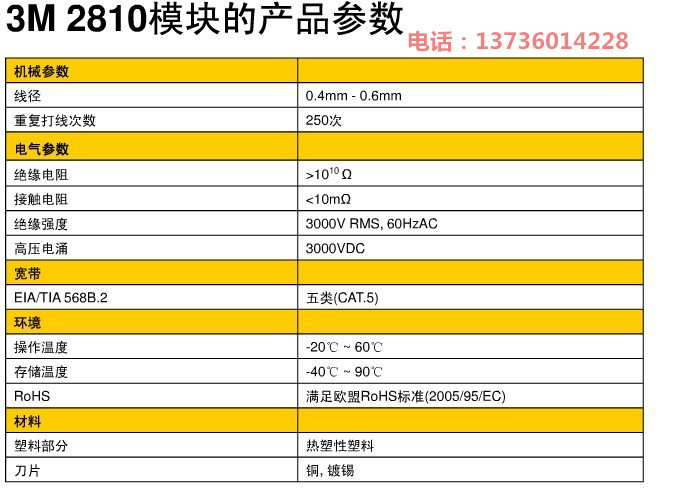

| 机械参数 |
|
|
|
|
尺寸
|
高
|
宽
|
厚
|
|
10对模块
|
20mm
|
135mm
|
26mm
|
|
50对模块(背架间距25mm)
|
125mm
|
135mm
|
47mm
|
|
50对模块(背架间距22.5mm)
|
112.5mm
|
135mm
|
47mm
|
|
线径
|
0.4mm-0.6mm
|
|
|
|
重复打线次数
|
250次
|
|
|
|
电气参数
|
|
|
|
|
绝缘电阻
|
>1010
|
|
|
|
接触电阻
|
<10m
|
|
|
|
绝缘强度
|
3000V RMS,60HzAC
|
|
|
|
高压电涌
|
3000VDC Surge
|
|
|
|
宽带
|
|
|
|
|
***/TIA 568B.2
|
五类(CAT.5)
|
|
|
|
环境
|
|
|
|
|
操作温度
|
零下20摄氏度-零上60度
|
|
|
|
存储温度
|
零下40摄氏度-零上90度
|
|
|
|
RoHS
|
满足欧盟RoHS标准(2005/95/EC)
|
|
|
材料
|
|
|
|
|
塑料部分
|
热塑性塑料
|
|
|
|
刀片
|
铜,镀锡
|
|
|
|
|
