ScotchlokTM单体接线子分类选型图（及工具选型表）

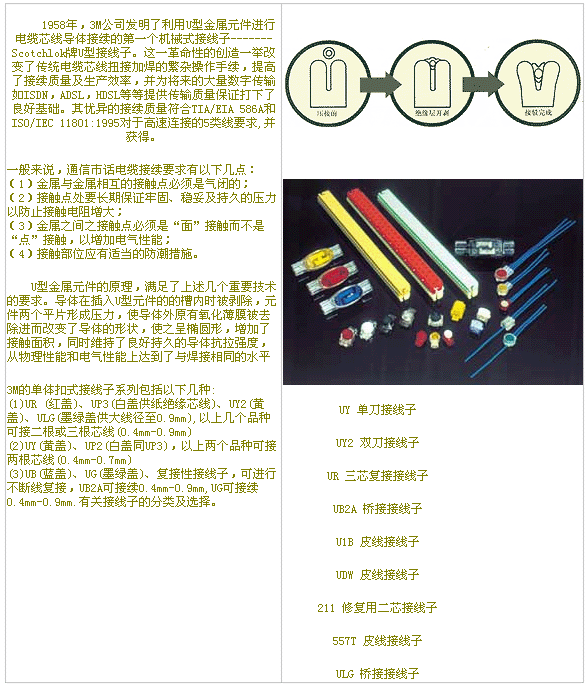

基于发明的IDC技术研发的铜缆接续产品,大大提高了电缆接续的效率,被认为是改变通信行业的发明之一。
- 产品
| Scotchlok 电缆接线子 | |
|---|---|
| 产品图片 | 产品名称 |
|
UY单刀片二芯接线子 UY2双刀片二芯接线子 UB2A桥接接线子 UR三芯复接接线子 211修复接线子 详细信息 |
|

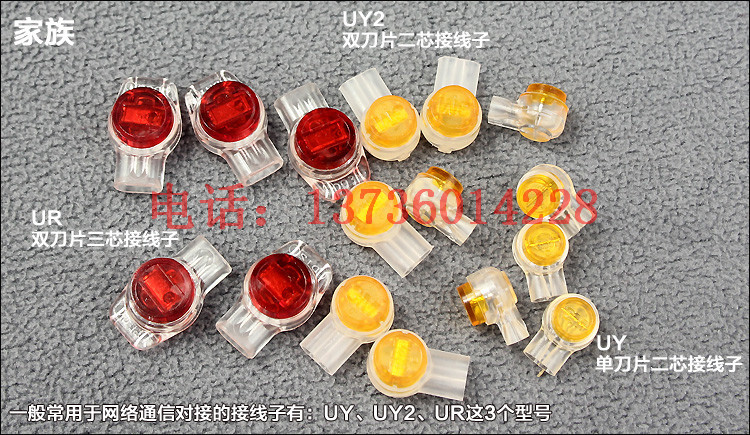

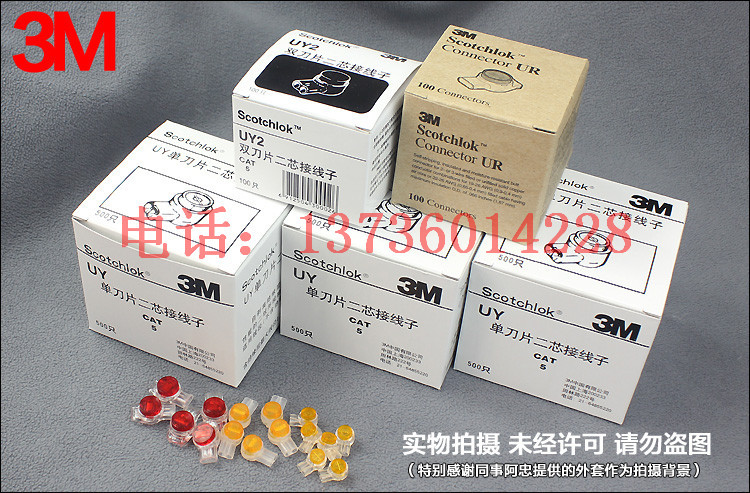

3M 的单体扣式接线子系列包括以下几种 :

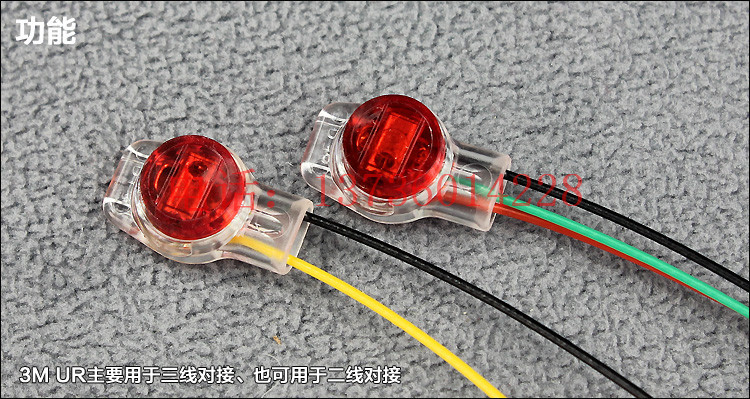

(1)UR ( 红盖 ) , UP3( 白盖供纸绝缘芯线 ) , UY2( 黄盖 ) , ULG( 墨绿盖供大线径至 0.9mm ), 以上
几个品种可接二根或三根芯线 ( 0.4mm -0.9mm )。

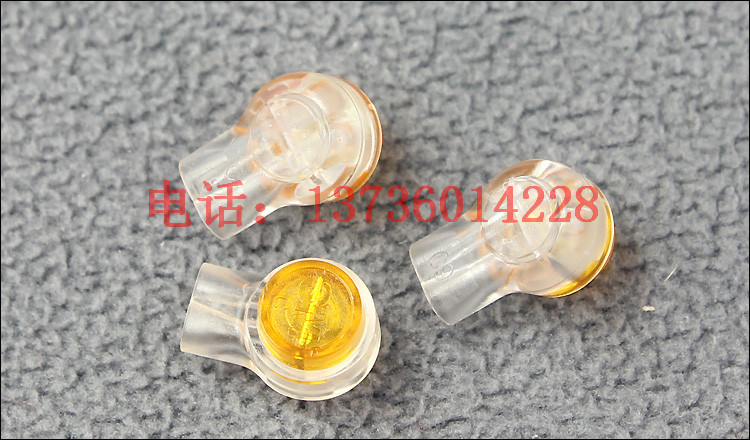

(2)UY( 黄盖 ) , UP2( 白盖同 UP3) ,以上两个品种可接两根芯线 ( 0.4mm -0.7mm ) (3)UB( 蓝盖 ) ,
UG( 墨绿盖 ) ,复接性接线子,可进行不断线复接, UB 2A 可接续 0.4mm -0.9mm ,UG 可接续 0.4mm -0.9mm . 有关接线子的分类及选择。
|
接线子型号 |
大绝缘外径 |
电缆种类及可接续导体线径范围 |
||
|
全塑(不填充) |
全塑)填充) |
纸浆或纸 |
||
| 端线类接续 | ||||
 UY |
1.52 | 0.7-0.4 | 0.7-0.4 | 0.7-0.4 |
 UY2 |
2.08 | 0.9-0.4 | 0.9-0.4 | - |

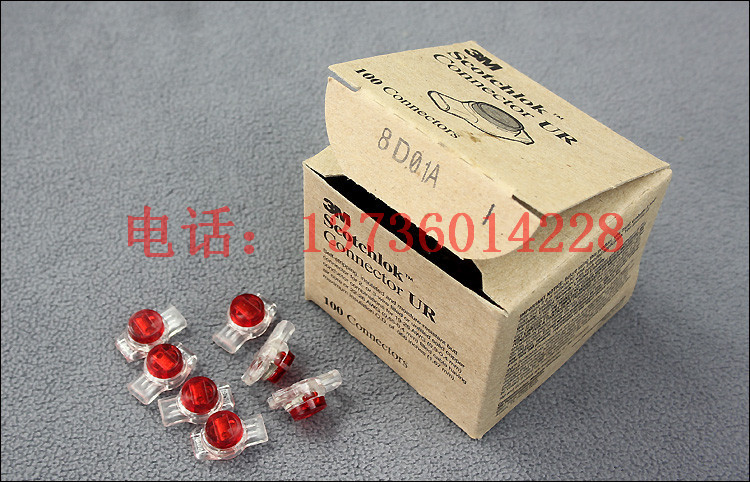

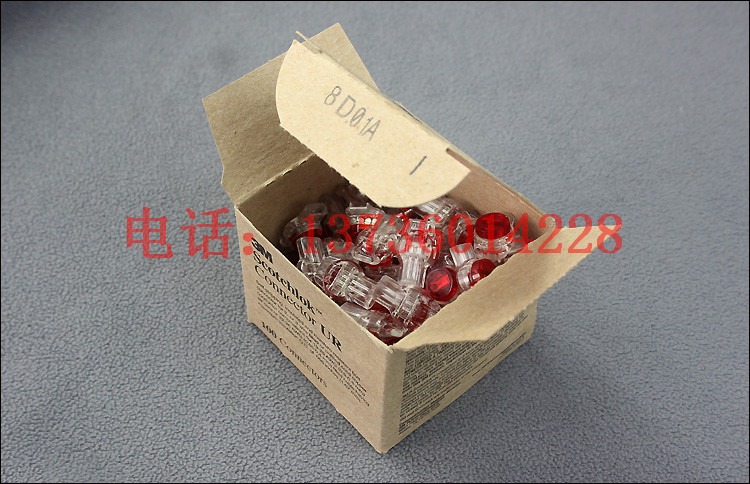

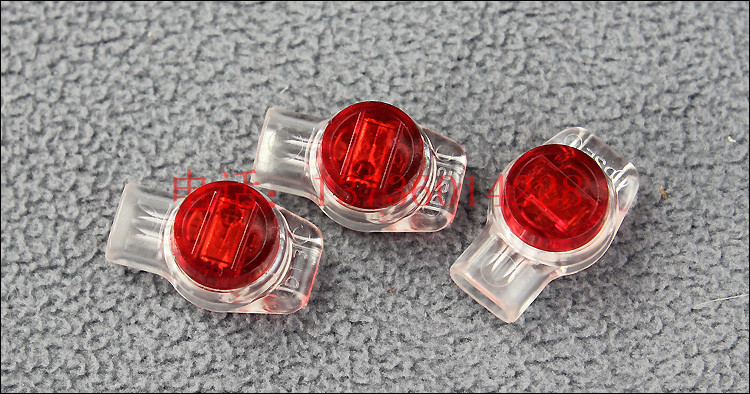

 UR |
1.52 | 0.9-0.4 | 0.9-0.4（可用于0.9mmφ的泡沫绝缘） | 0.9-0.4 |
 ULG |
2.08（外孔）1.93（中孔） | 0.9-0.5 | 0.9-0.5 | 0.9-0.5 |
 UAL |
2.08 | 0.9-0.5 | 0.9-0.5 | - |
 UP3 |
1.52 | 0.9-0.4 | 0.9-0.4 | 0.9-0.4 |
 211 |
2.08 | 0.9-0.4 | 0.9-0.4 | 0.9-0.4 |
| 复线类接续 | ||||
 UB2A |
2.08 | 0.9-0.4 | 0.9-0.4 | - |
 UB2A-D |
2.08 | 0.9-0.4 | 0.9-0.4 | 0.9-0.4 |
 UPB |
1.27 | 0.7-0.4 | 0.7-0.4 | 0.7-0.4 |
 UG |
1.67 | 0.9-0.4 | 0.9-0.4 | - |
| 轴向类接续(引入线) | ||||
 U1R |
3.18 | 0.9-0.5 | 0.9-0.5 | - |
 U1B |
3.18 | 1.3-0.9 | 1.3-0.9 | - |
 UDW2 |
4.4 | 可用于0.9-0.13mmφ的铜或铜包钢用户引入线接续. | ||
| 线端保护（非接续性,具有防火性能） | ||||
 UCC |
1.52 | 0.7-0.4 | 0.7-0.4 | - |
 UPC |
1.52 | 0.7-0.4 | 0.7-0.4 | 0.7-0.4 |

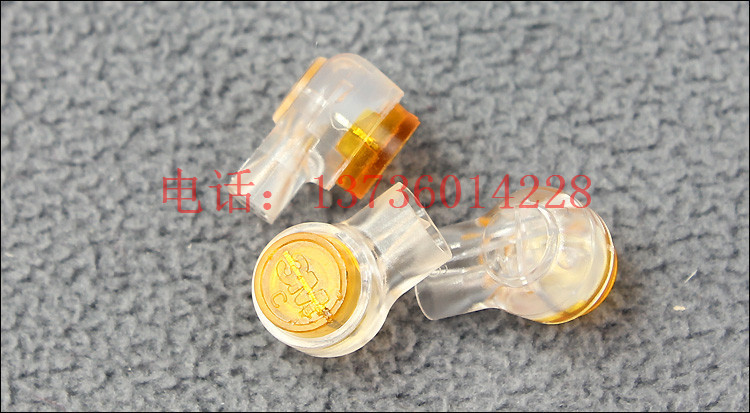

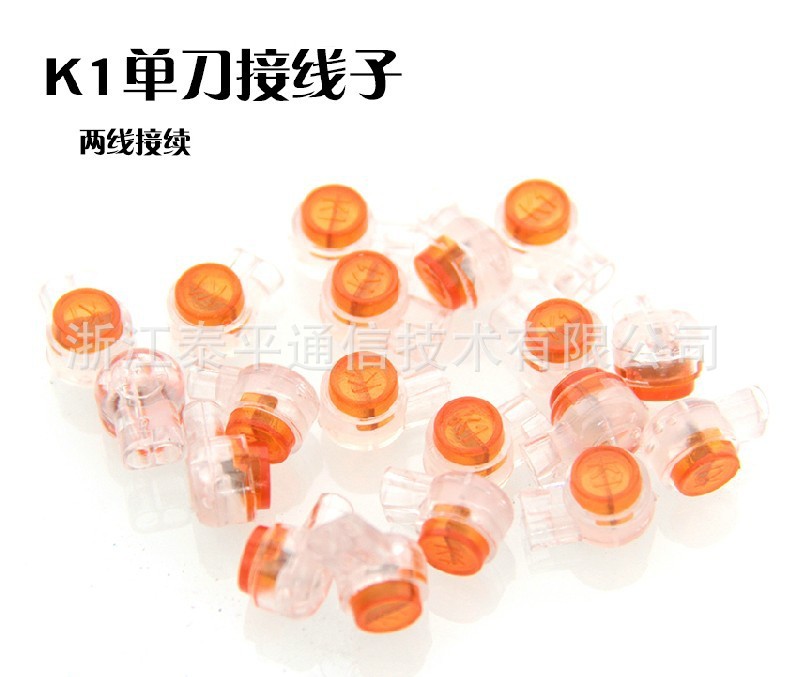

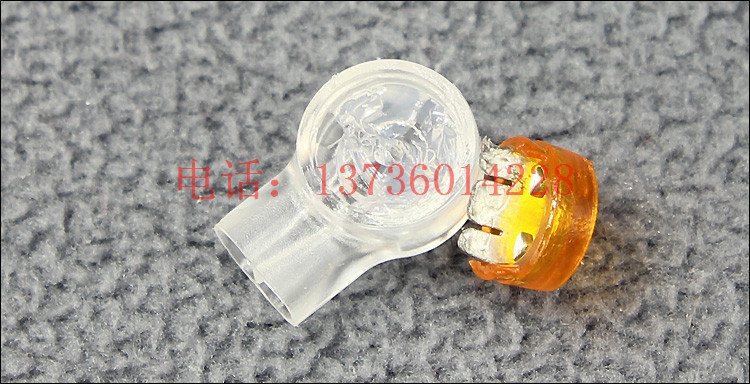

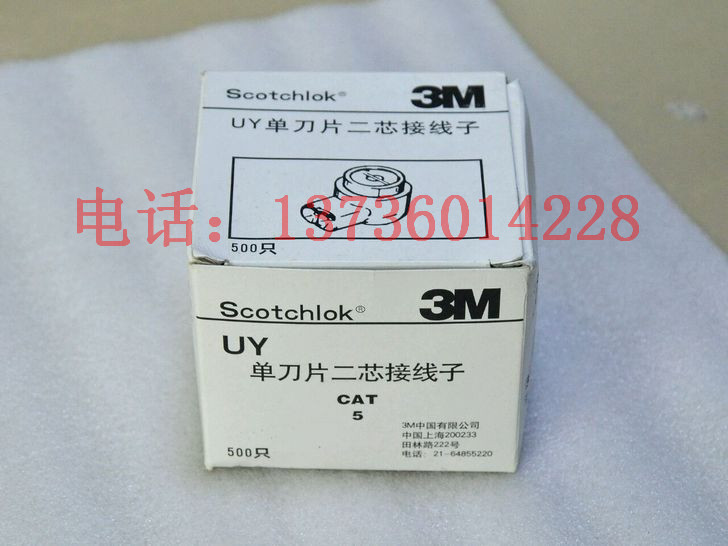

物品名称：电信专用 K1接线子 厂家*** 质量非常好
用途：用于两线接续,如电话线,网络线续接
适用芯径：0.4—0.7毫米
主要功能：两线对接（在低电压的情况下且线芯在0.4mm--0.7mm大小的线才可以插进接线子孔）使用接线子可以将两线连接一起,从而达到一条线传输信号。一般常用的地方有电话线和网线。

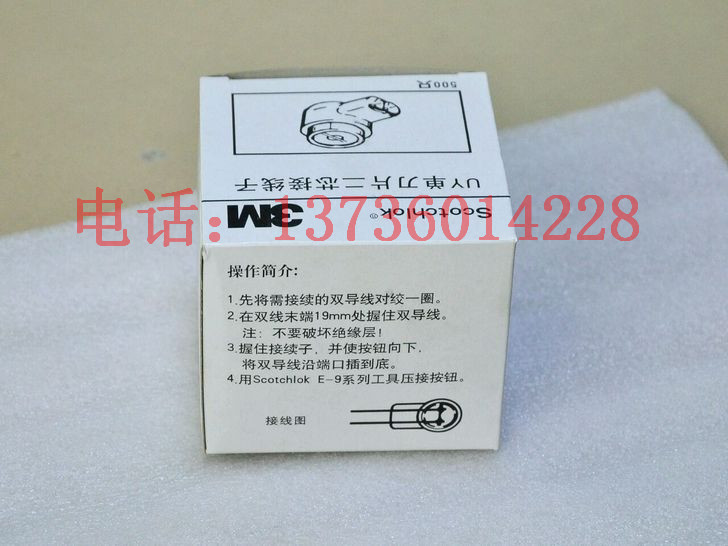

安装方法：将两线头插进接线子孔,然后用老虎钳或其它钳把接线子凸出帽向下压,直到两线压紧即可。这样两线可传输信号了。

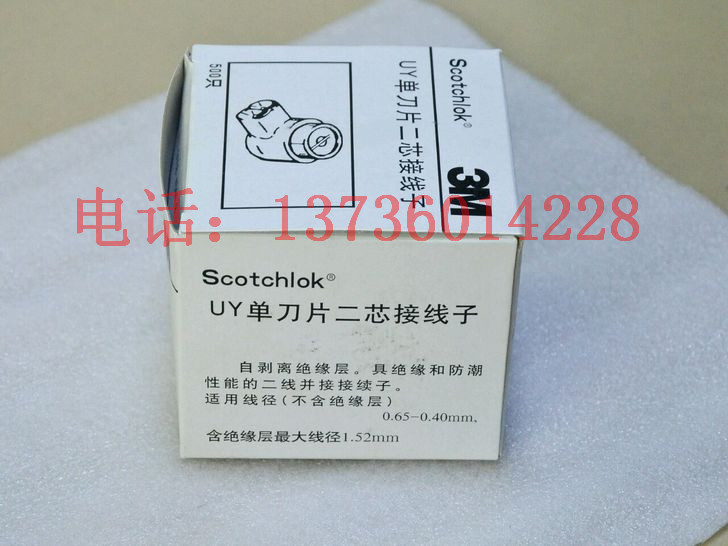

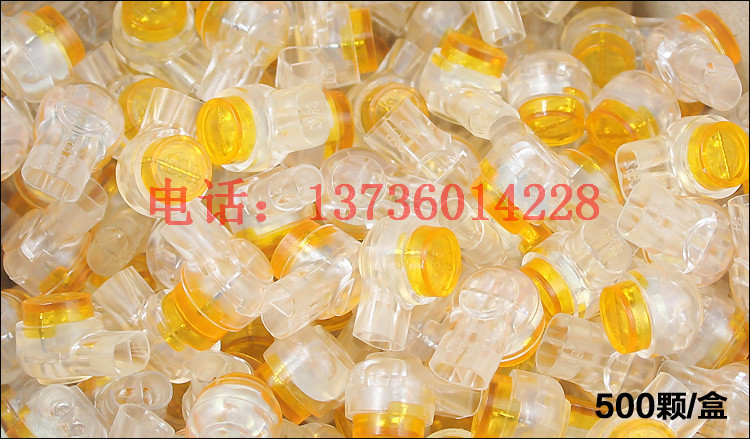

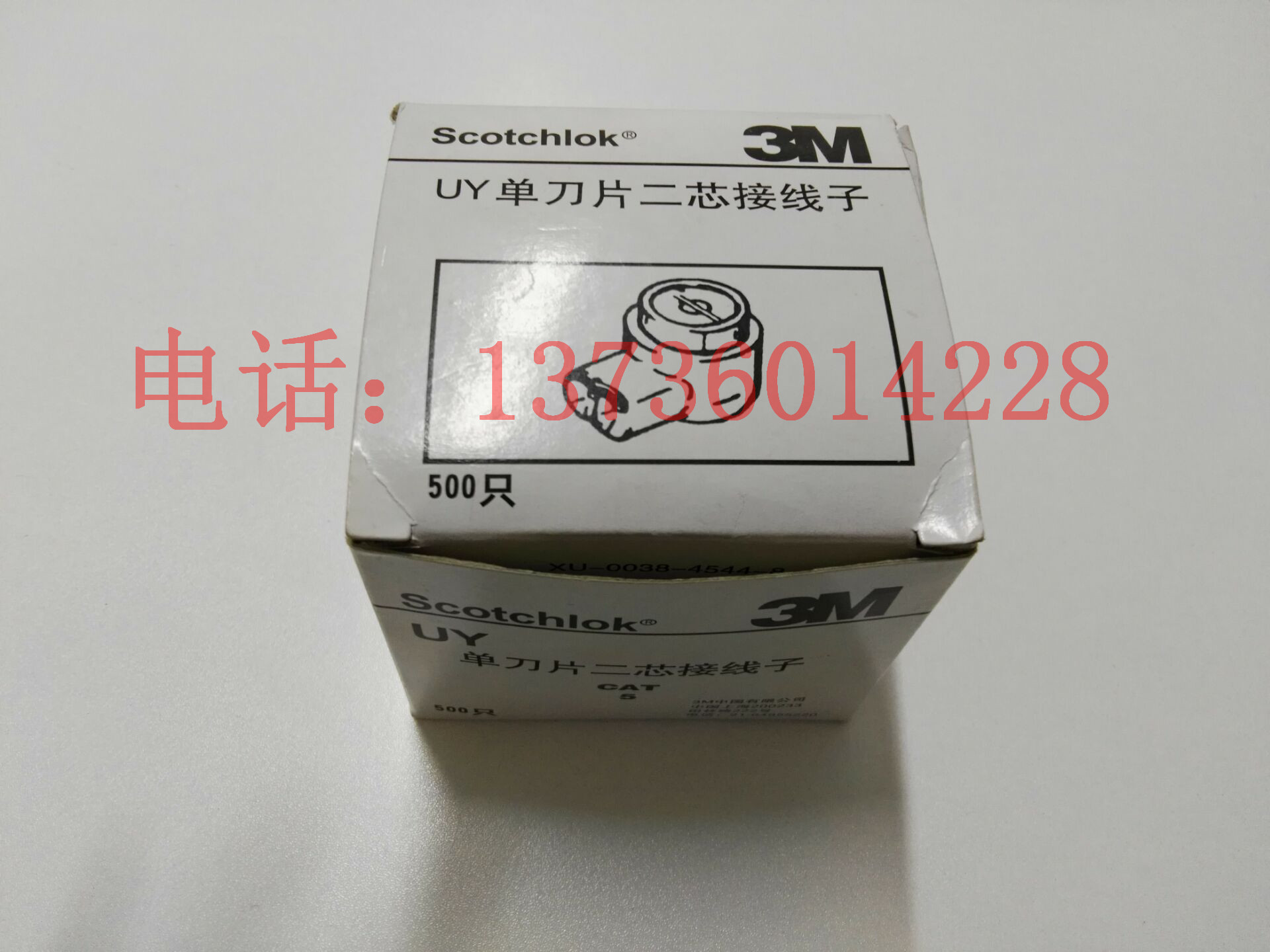

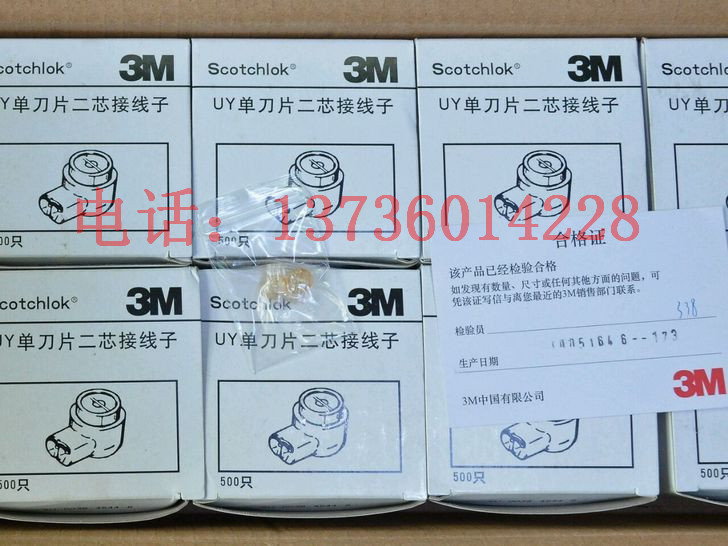

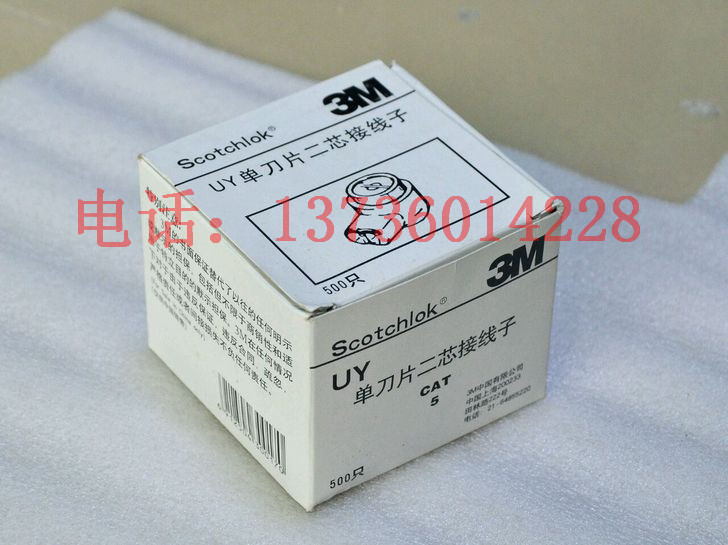

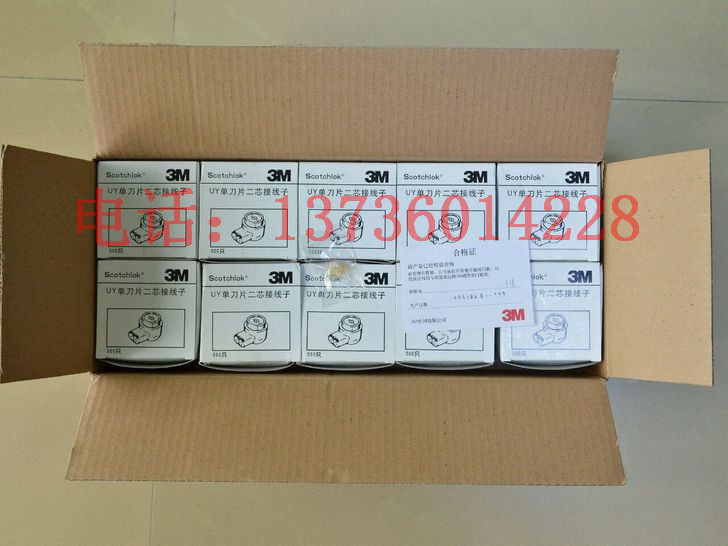

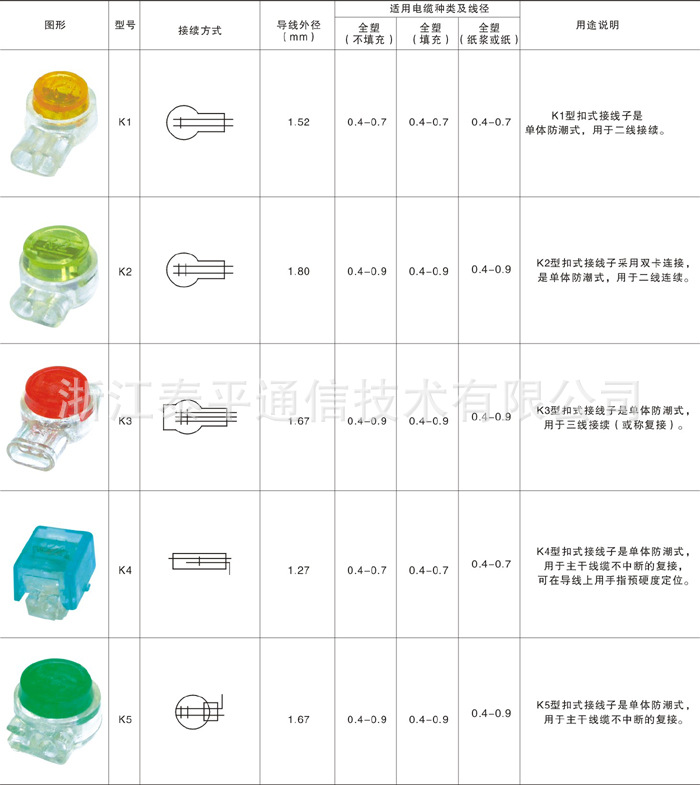

UY系列电缆接线子（K1接线子,K2接线子,K3接线子,K4接线子,K5接线子）
《销售***：***》
物品名称：电信专用 K1接线子 厂家*** 质量非常好
用途：用于两线接续,如电话线,网络线续接
适用芯径：0.4—0.7毫米
主要功能：两线对接（在低电压的情况下且线芯在0.4mm--0.7mm大小的线才可以插进接线子孔）使用接线子可以将两线连接一起,从而达到一条线传输信号。一般常用的地方有电话线和网线。
安装方法：将两线头插进接线子孔,然后用老虎钳或其它钳把接线子凸出帽向下压,直到两线压紧即可。这样两线可传输信号了。

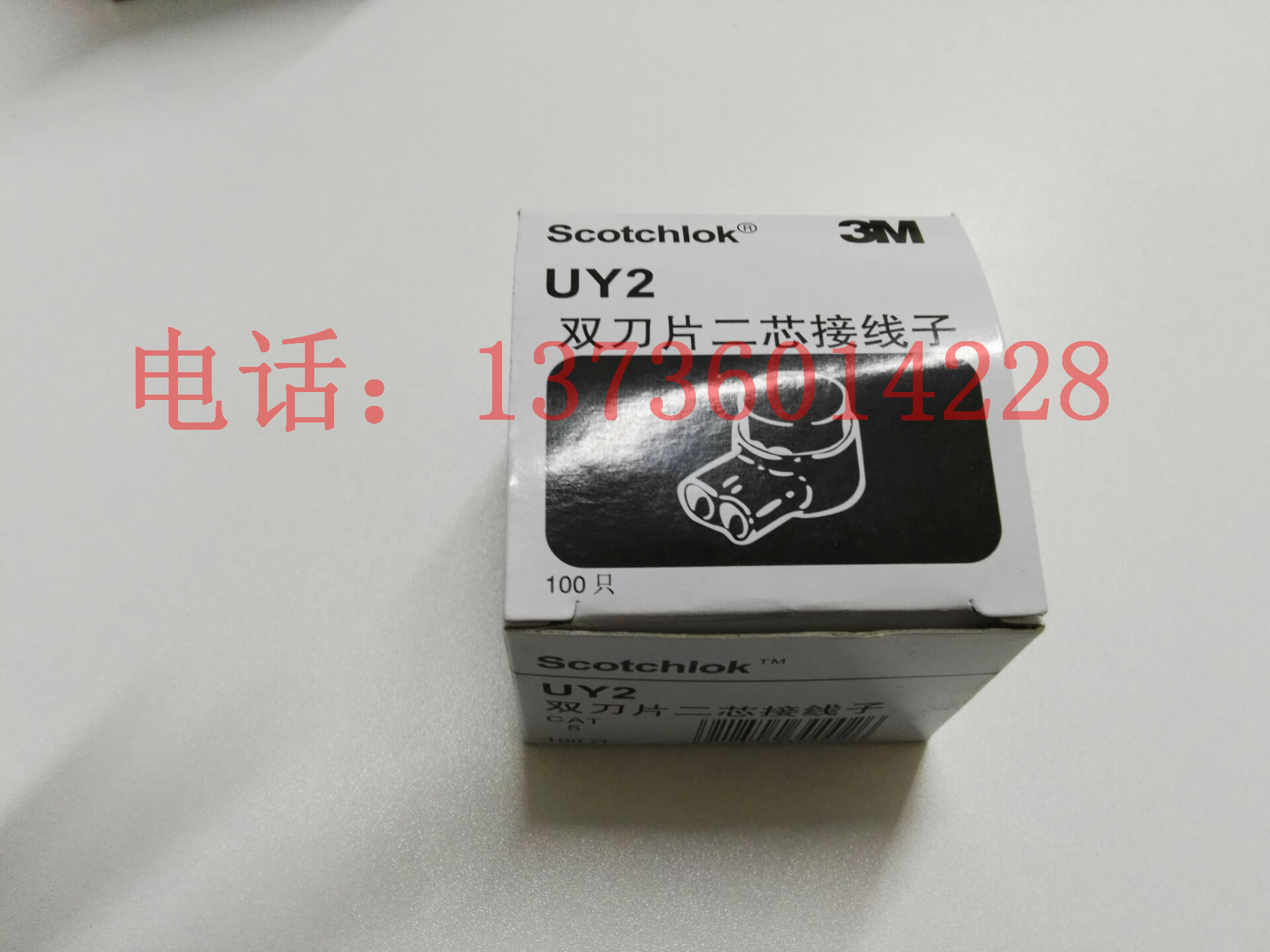

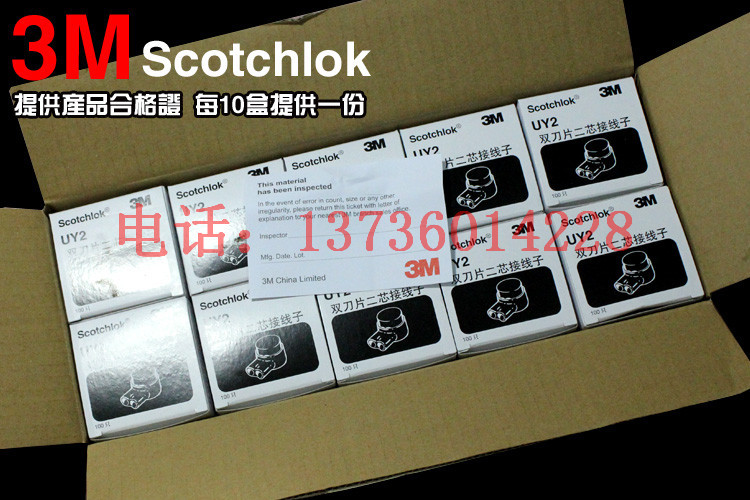

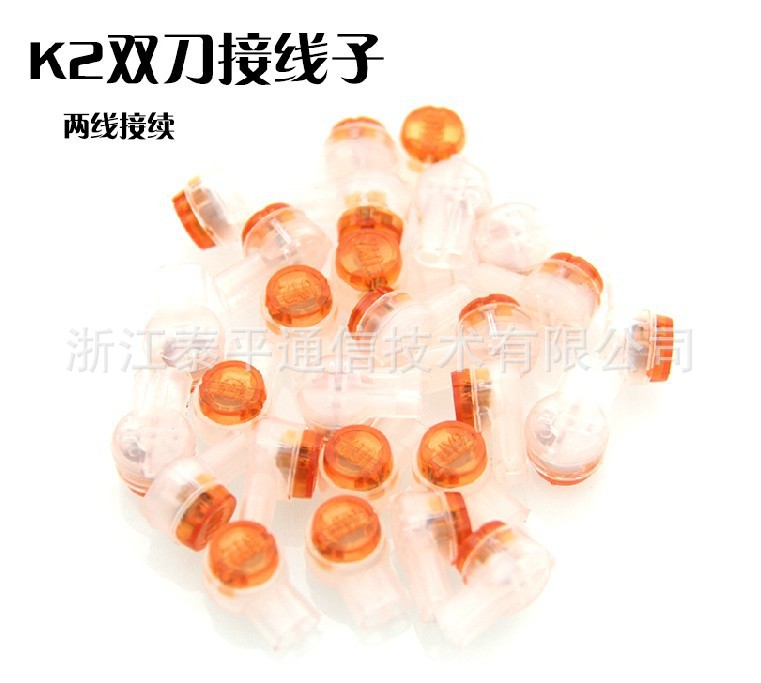

物品名称：K2接线子（也叫UY2接线子）厂家*** 质量非常好
用途：用于两线直接接续
适用芯径：0.4—0.9毫米
K2接线子是单体防潮式,采用双刀连接,用于二线直接接续。适用线径为0.4-0.9mm,大绝缘外径为2.08mm。
接线子适用于中,小功率线路的导线快速连接。它解决了螺钉压接式端子接线操作繁琐的问题。接线时,导线无须拔除绝缘层, 直接将线头插入接线子的接线孔,经按压或旋压一次性简单动作即可完成连接。故操作简便,快速,而且还能带电操作。其体积只有指头大小,可广泛应用于各种机电设备,家用电器,配电线路和照明线路中。

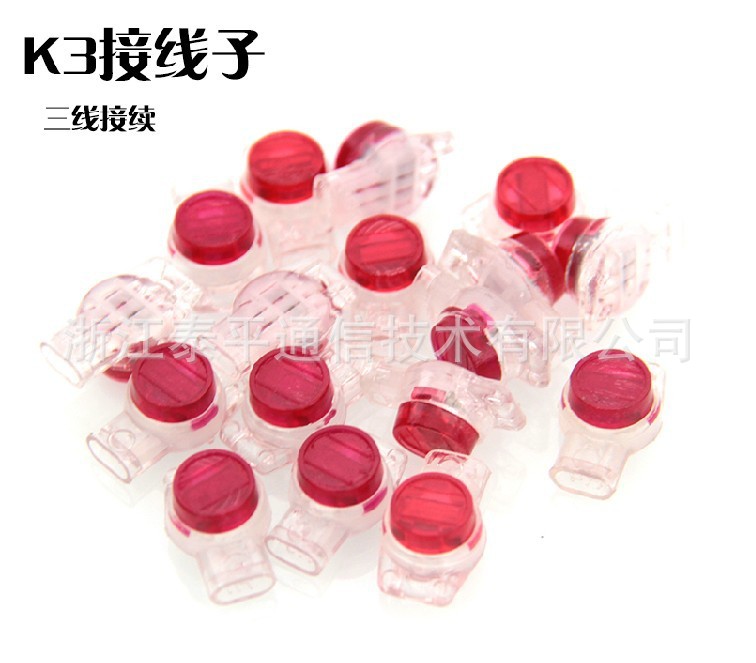

物品名称：K3接线子 厂家*** 质量非常好
用途：用于三线复接
适用芯径：0.4—0.9毫米
K3接线子是单体防潮式,采用双刀连接,用于“Y”型三线复接接续。适用线径为0.4-0.9mm,大绝缘外径为1.67mm。
接线子适用于中,小功率线路的导线快速连接。它解决了螺钉压接式端子接线操作繁琐的问题。接线时,导线无须拔除绝缘层, 直接将线头插入接线子的接线孔,经按压或旋压一次性简单动作即可完成连接。故操作简便,快速,而且还能带电操作。其体积只有指头大小,可广泛应用于各种机电设备,家用电器,配电线路和照明线路中。

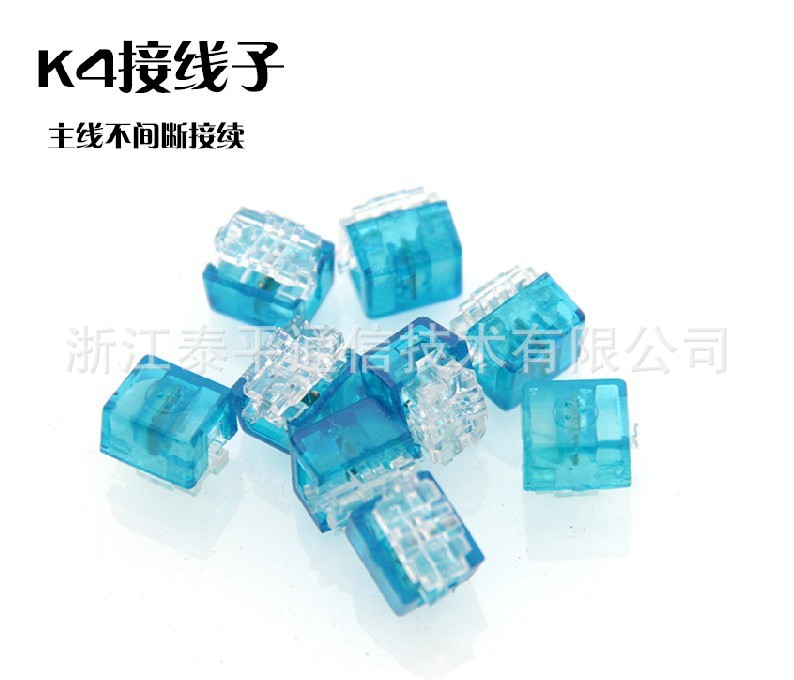

物品名称：K4接线子 厂家*** 质量非常好
用途：用于主干线不切断的“T”型桥接接续
适用芯径：0.4—0.7毫米
K4扣式接线子是单体防潮式,采用单刀连接,用于主干线不切断的“T”型桥接接续。适用线径为0.4-0.7mm,大绝缘外径为2.08mm。
接线子适用于中,小功率线路的导线快速连接。它解决了螺钉压接式端子接线操作繁琐的问题。接线时,导线无须拔除绝缘层, 直接将线头插入接线子的接线孔,经按压或旋压一次性简单动作即可完成连接。故操作简便,快速,而且还能带电操作。其体积只有指头大小,可广泛应用于各种机电设备,家用电器,配电线路和照明线路中。
k5接线子
产品名称：UY接线子
规格：k5接线子100粒一包
适用范围：用于两线接续,如电话线,网络线续接
适用芯径：0.4—0.7毫米
简介：接线子适用于中,小功率线路的导线快速连接。它解决了螺钉压接式端子接线操作繁琐的问题。接线时,导线无须拔除绝缘层, 直接将线头插入接线子的接线孔,经按压或旋压一次性简单动作即可完成连接。故操作简便,快速,而且还能带电操作。其体积只有指头大小,可广泛应用于各种机电设备,家用电器,配电线路和照明线路中。
用法：把线插入孔中,然后用钳子压一下。这样两根线就接起来了。
《销售***：***》

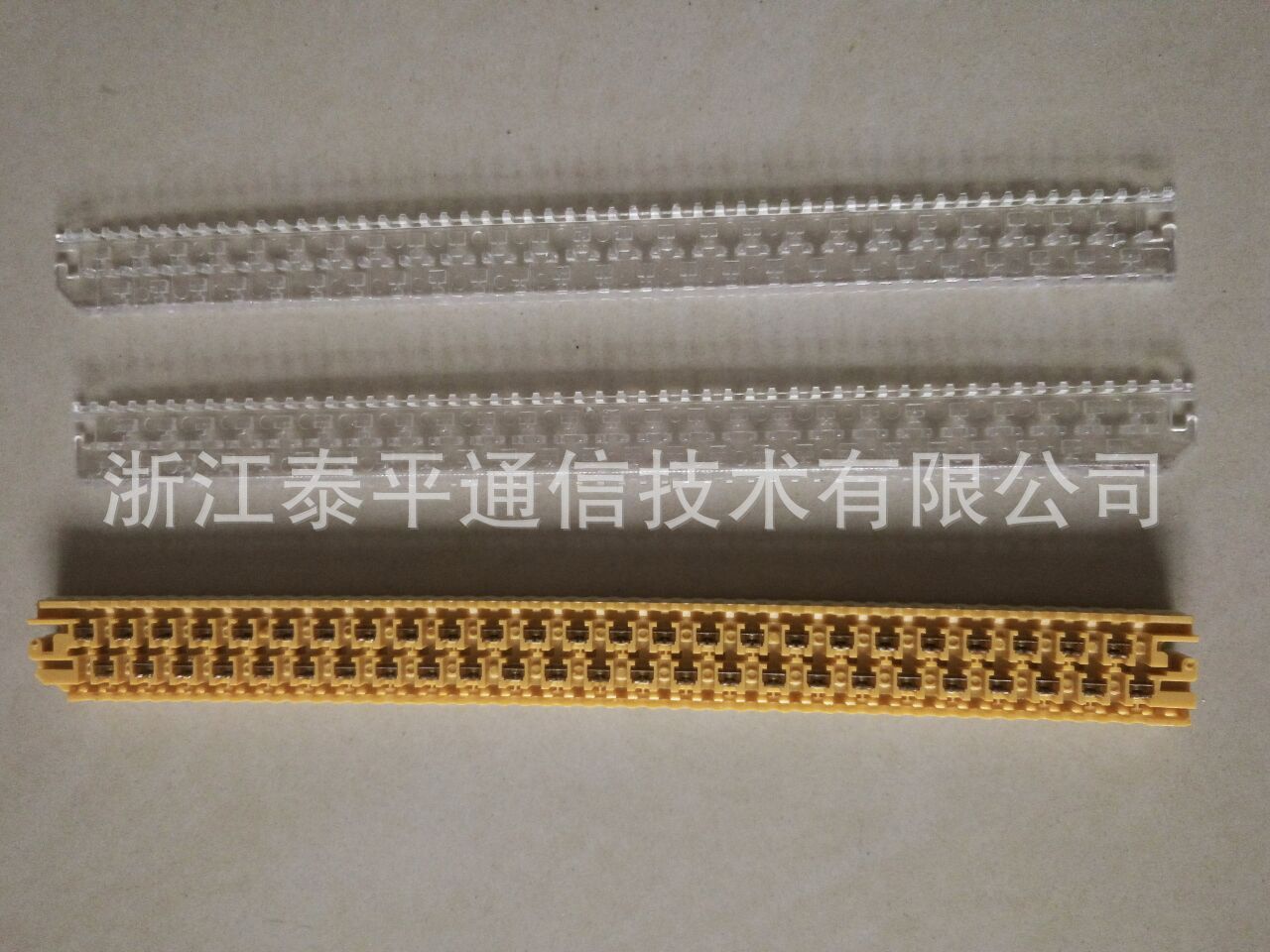

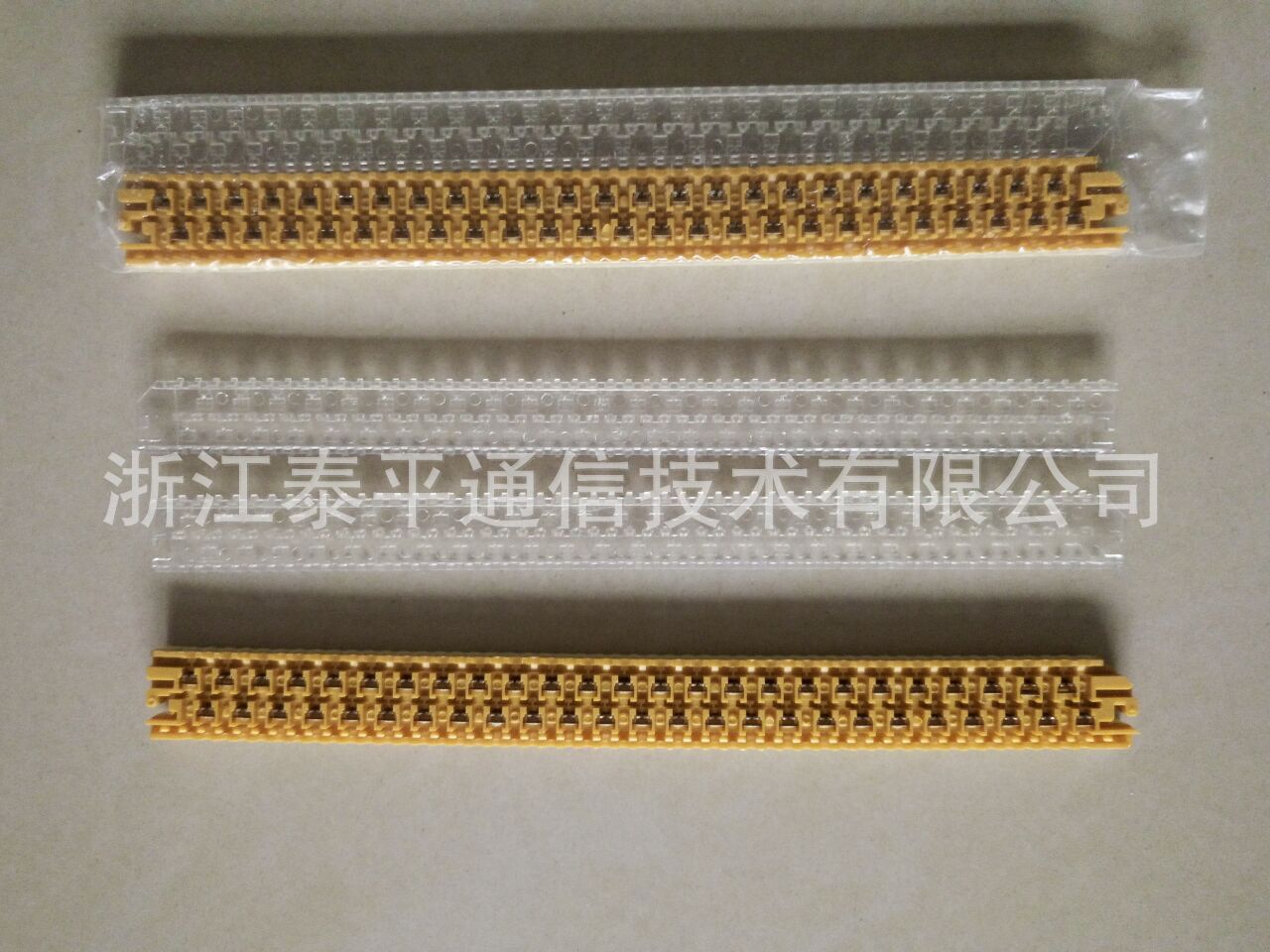

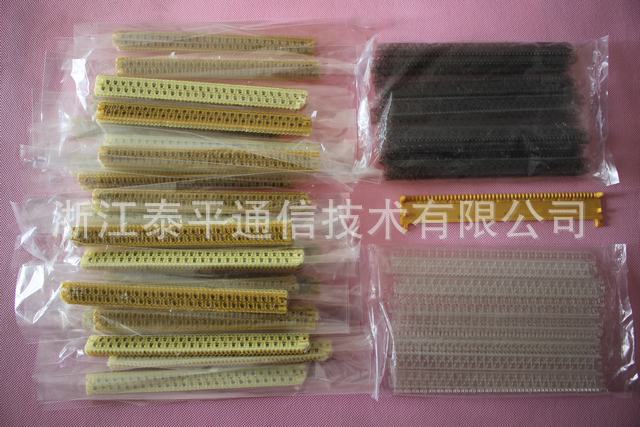

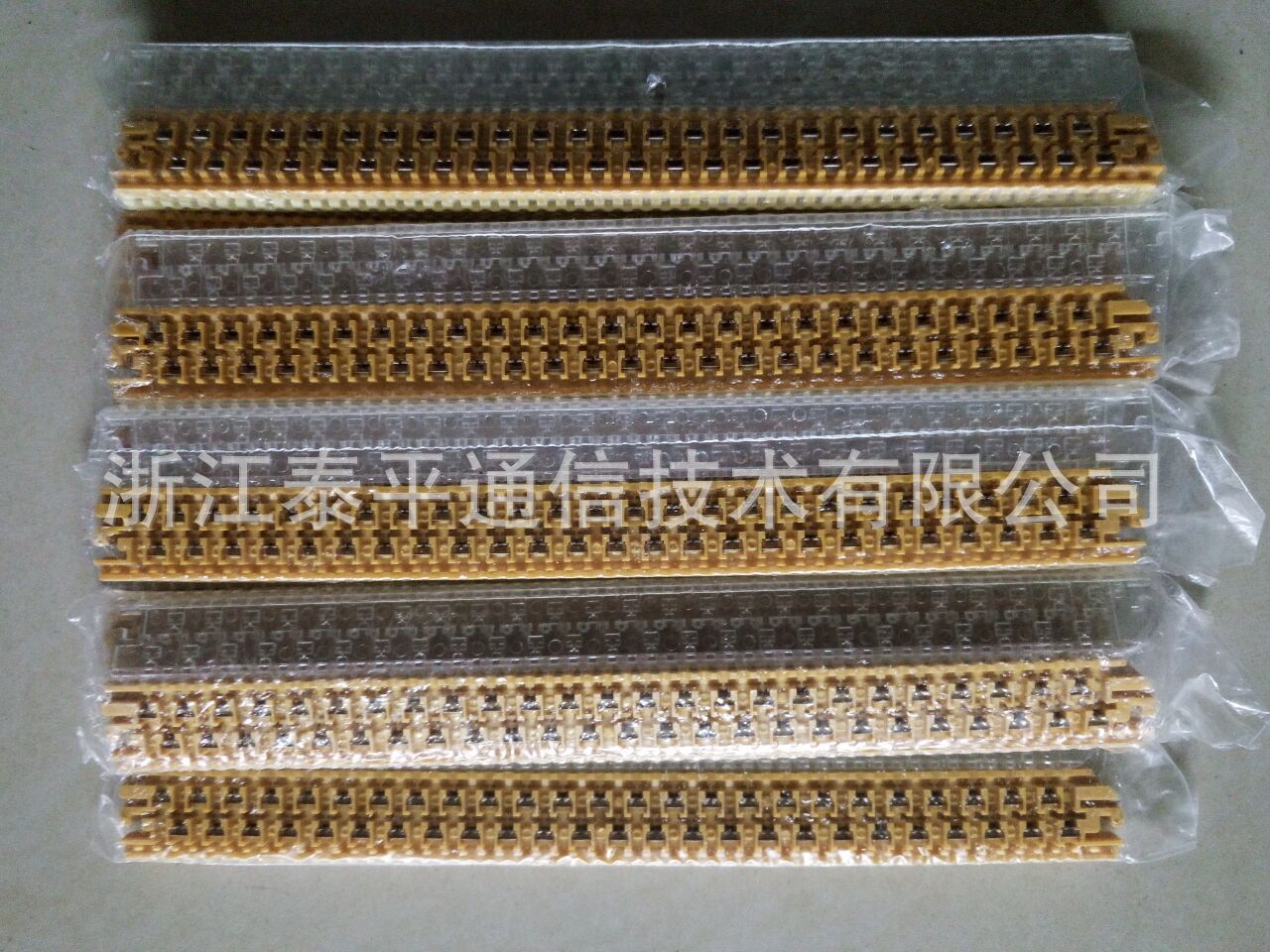

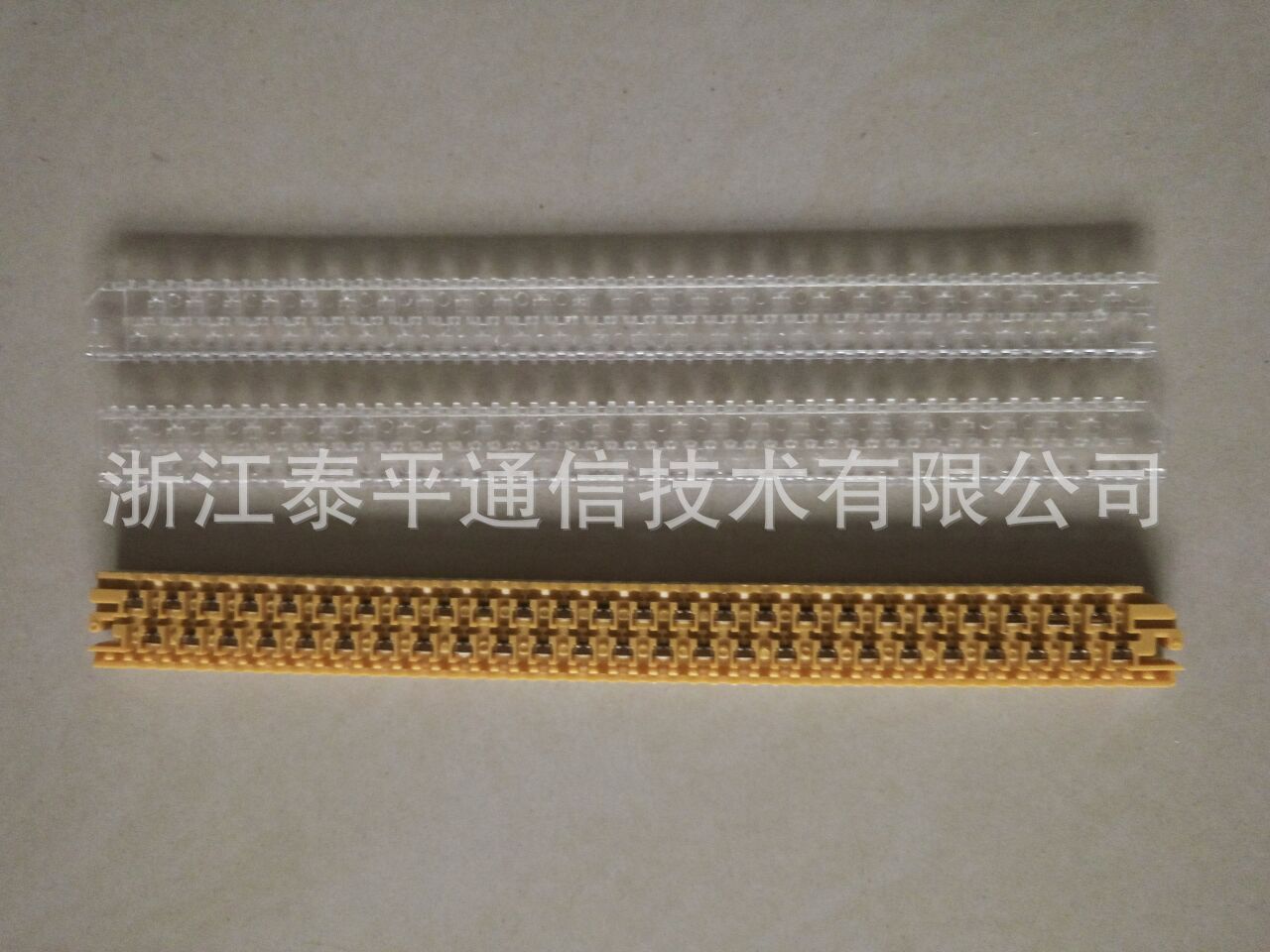

25对直接接续模块直接连续用,可接续线径0.3-0.7mm.
