TLEWN50E大功率报警器,信号扬声器,喇叭

产品功能介绍

1.清晰响亮的报警声音 工业警示,船用报警 大功率电子蜂鸣器

2.多种报警音调可供选择.(12种警报音)(20种音乐+警告音)

3.铝合金底座，坚固经久耐用,安装方便简易

4.外观结构新颖，操作使用方便,可长时间连续工作,稳定可靠

5.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表

6.适合用于各种天车,行车,起重机、输送设备,港口码头,船舶机械、钢铁产业现场,工程机械（行车、履带吊、轮胎吊等）、港口机械（门吊、桥吊等)起重设备等户外成套设备的声报警。

7.喇叭颜色 :红色-R    黄-Y 壳体颜色:MUNSELL NO.7.5BG7/2

8.音量 : Max.123dB

9.材质 :身体-压铸铝DIECAST Al, 喇叭壳体-PC

10.保护等级 : IP56 防水.防尘,耐腐蚀性可在室外使用

产品规格

型号

内装音

电压

电流

重量

音量

颜色

TLEWN50E

WS-警告音12音

DC12V

1.360A

4.7Kg

123dB

喇叭红-R

WP-特殊警告12音

DC24V

0.978A

123dB

壳体:银灰

WM-音乐音20音

AC110V

  0.256A

4.95Kg

118dB

WA-警报音20音

AC220V

  0.195A

123dB

WV-语音3频道

AC380V

0.096A

113dB

出厂默认为:电源控制方式,船舶用青铜外壳产品(Brass)和特殊电压产品(48V, 440V 等)可以定做

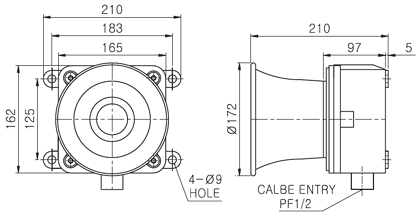

* 外形安装图

接线方法

1.AC交流电源产品：不用分正负极,直接连接电源.

2.DC直流电源产品：黑色线端子连接在负极(-)。

3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型

定做产品(-LC型)引出电源线和信号线。

1.引出电源线规格: UL1015-***8(0.75sq) x 2c 400mm

2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm

* 信号音的选择和接线方法

音色种类的选择方法

选购形式(LC):-利用外部接点控制

标准形式:-利用内部开关

1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类

2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。

音量大小的调节方法

1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。

请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作.

使用注意事项:

1.本产品是室外用防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。

2.电源线连接入口用防水用接头,保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等***的***而损伤产品。

3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的&plu***n;5% 以内的范围。

4.外罩或者身体的表面,接触带腐蚀性的化学物质的时候会损伤产品导致产品变形或退色等问题，用户要特别注意。

5.不要给产品强的冲击，这会成为部件的损坏或断路的原因

6.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之一。

请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作.
