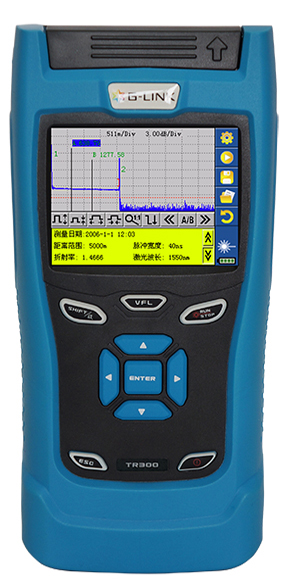

手持式光时域反射仪TR300是一种高性能、高性价比的光网络分析寻障测试仪，具有轻便、易用、高度智能化、单键自动快速测试等显著特点。该仪表体积小， 重量轻，功能强大，可电池供电。操作界面简单友好，触摸屏与按键面板均可实现对OTDR的操作，满足不同测试人员的操作习惯。
产品特点
●1310/1550双波长测试；
●可视光源，方便检查光纤断点；
●完整的PC分析软件，可为您快速而***地生成完整、***的OTDR报告；
●操作简便，触摸屏与按键面板均可实现对设备的完全操作，满足您不同的操作习惯；
●可对所有重要测试提供一键自动操作，确保更高的测试效率；
●具备自动休眠功能，节省电能；
应用范围
广泛应用于城域网、广域网、CATV等通讯系统中光缆、光纤的施工安装、排障、改造和维护。
|
技术规格 |
|||
|
波长(nm) |
1310/1550 |
||
|
动态范围(dB)2 |
26/24 |
||
|
脉冲宽度(ns) |
5、20、40、80、160、320、640、1280、2560、Auto |
||
|
事件盲区(m)3 |
3m |
||
|
衰减盲区(m)3 |
15m |
||
|
距离不确定度(m) |
&plu***n;(1 m + 5×10-5×距离+取样间距) |
||
|
距离范围(km) |
0.3、1、5、10、30、60、100 |
||
|
迹线存储容量 |
SD卡（4G）,＞60000条 |
||
|
测量时长 |
15秒、30秒、1分钟、2分钟、3分钟可选 |
||
|
一般规格 |
接口类型 |
||
|
尺寸（H×W×D) |
220×106×60mm |
光接口 |
FC/UPC(PC、APC可选) |
|
重量 |
0.88kg |
数据接口 |
USB接口、SD卡接口 |
|
温度 |
运行温度 -10℃至50℃ |
|
|
|
存储温度-40℃至70℃ |
可视故障***VFL4 |
||
|
相对湿度 |
0%至95%（非冷凝） |
波长 |
650nm |
|
电源 |
锂电池；连续工作时间≥10小时 |
输出功率(dBm) |
≥-3 |
|
测试***远距离 |
3km |
||
|
备注： 1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。 2、动态范围是在***大脉冲宽度、平均时间3分钟条件下测得的数据。动态范围是在60km/2560ns/3min条件下测得的数据。 3、盲区测量条件：反射事件在4Km以内,反射强度﹤-35dB,用***小的脉宽进行测量。 4、TR300B具备此功能。 |
|||
