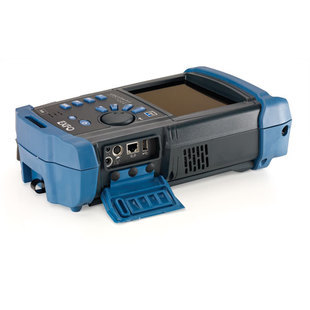

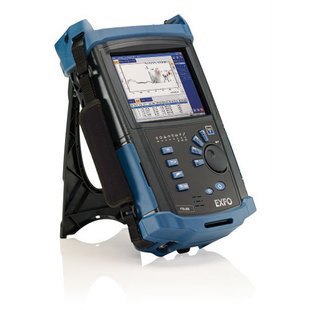

产品名称： EXFO光时域反射仪
产品型号：FTB-200
产 地：加拿大
保 修：一年
产品说明：动态范围：1310/1550nm：36/35dB FTB-200 是 EXFO 公司的***新产品，是针对多层和多介质测试而设计的***型模块化平台。 FTB-200 包含两个现场可更换模块的插槽，
可测试物理层、传输层和数据通层。
***防反射 TFT彩色显示屏，可确保阳光直射或在其他恶劣的户外条件下仍能清晰显示
触摸屏防水、抗震、防尘以及防常见化学物质的侵蚀
触摸屏和按键两种操作方式易于操作和选择功能
符合 GR-196-CORE 标准
Windows CE 启动时间仅需 4 秒
更快的取样、处理和报告生成
适用于文件瞬间传输和软件即时升级的自动同步 USB
电池使用时间长达 8 小时以上，是执行 OTDR 测试的***佳选择
可视故障***仪、光纤检查探测器和光功率计（选件）
|
技 术 参 数 |
|
|
动态范围(dB) |
36.5/34.5 42.5/39.5 45/43 |
|
距离范围(Km) |
1.25,2.5,5,10,20,40,80,160,260 |
|
脉冲长(ns) |
10, 30, 100, 275, 1000,2500, 10000, 20000 |
|
线性(dB/dB) |
&plu***n;0.05 |
|
损耗极限(dB) |
0.01 |
|
损耗分辨率(dB) |
0.001 |
|
取样分辨率(m) |
0.08到5 |
|
取样点 |
52000 |
|
***度 |
&plu***n; (1m + 0.00025% ×距离) |
|
实时更新 |
< 1秒 |
|
稳定光源功率输出 |
-5dB |
|
可见光故障***仪 |
激光650 &plu***n; 10nm CW输出0dBm |
|
标准配置 |
主机及模块(用户选定)/镍氢电池/AC适配器(充电器)/工作包/中文操作手册 |
|
测 试 模 块 |
||||||
|
模块 |
光纤类型 |
波长 |
动态范围 |
动态范围 |
事件盲区 |
损耗盲区 |
|
FTB-7200D |
单模 |
1310/1550nm&plu***n;20nm |
36/35dB |
35/34dB |
1/1m |
4/4m |
|
FTB-7300D |
单模 |
1310/1550nm&plu***n;20nm |
39/38dB |
38/37dB |
1/1m |
4/4m |
|
FTB-7423B-B |
单模 |
1310/1550nm&plu***n;20nm |
41.5/40.5dB |
40/40 dB |
3/3m |
10/15m |
|
FTB-7523B-B |
单模 |
1310/1550nm&plu***n;20nm |
45/45dB |
43.5/43.5dB |
3/3m |
10/15m |
|
FTB-7212B-D |
多模 |
850/1300nm&plu***n;20nm |
25/29dB(100ns/1μs) |
1.5/1.5m |
5/5m |
|
|
主 机 配 置 |
|
|
内存 |
80 MB |
|
闪存 |
256 MB |
|
模块***大功率 |
50 Watt (3.3 / 5 / 12 Volts) |
