产品名称：光时域反射仪（OTDR）
产品型号：MTS-4000
生产厂家：JDSU
产 地：美国
适用范围：邮电工程与维修、CATV工程与维护、光缆生产厂家、光纤综合布线系统
产品介绍

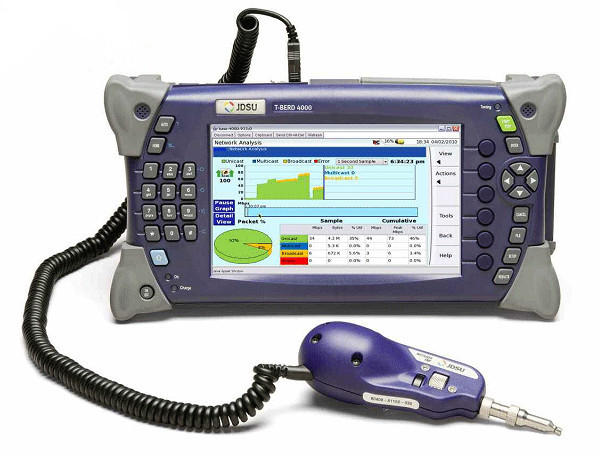

T-BERD®/MTS-4000是美国JDSU公司推出的新一代迷你型光时域反射仪，专用于各类城域/接入/FTT***网络的安装与维护，可以为现场技术人员提供高性能、***率的测试。它集中了OTDR的所有优点于一体，并且独到地拓展了OTDR的概念，将光源、光功率计、可视光源等功能集成在仪表中，使得您一旦拥有了MTS-4000，便无需携带其它光仪表，通过其极高的测量性能和极受欢迎的人性化用户界面，轻轻松松地完成所有光纤链路的安装、开通和维护测试工作。除了基本的测试功能外，MTS-4000还具有远程协助、远程控制、自动测试以及无线连接等功能。
产品主要特点
·手持式设计，轻便小巧，7"高分辨率TFT彩色宽屏显示（可选触摸屏）
·综合的连接检查功能，内置了可视故障***仪（VFL）、功率计和光纤显微镜（可选）
·灵活的连接性，包括USB、高速1GigE以太网、WiFi和蓝牙接口（可选）
·具有自动测试和报告生成功
· 内建WEB浏览器
OTDR模块主要特点与功能
·具有光探测和告警功能：有效保护OTDR具
·光纤连接检查功能：确保***佳测试状态
·具有光纤寻障功能：全自动一键运行，可显示光纤断点、损耗以及回波损耗
·测量条件设置可采用全自动或手动设置参数：方便没有经验的人员使用
·测量程序模式：按照预设好的测量程序，单键运行，省时省力
·具有光纤宏弯曲检测功能
·可在线进行检测维护（1625nm或1650nm）：不会影响到正常的业务通信
OTDR模块信息
E4126LM：1310/1550nm
E4136LM：1310/1550/1625nm
E4138LM65：1310/1550/1650nm
E4136RLM：1310/1550/1625nm (带滤波)
E4117LM：1625nm
E4118LM65：1650nm
E4118RLM65：1650nm (带滤波)
E41OTDRLS：光源选件
E41OTDRPM：光功率计选件
技术指标
|
波长 |
1310nm |
1550nm |
1625nm (或含滤波) |
1650nm (或含滤波) |
|
|
适用光纤 |
***F 9/125μm |
||||
|
激光安全等级 |
Class 1M |
||||
|
动态范围 |
32dB |
30dB |
30dB |
28dB |
|
|
群折射率 |
1.30000~1.70000 |
||||
|
脉冲宽度 |
3ns~10μs |
||||
|
采样点数 |
***多128,000点 |
|
显示范围 |
1~160km |
|
显示精度 |
0.01m |
|
采样分辨率 |
***小0.04m |
|
距离精度 |
&plu***n;1m&plu***n;采样分辨率&plu***n;1.10-5×距离 |
|
损耗分辨率 |
0.001dB |
|
线性度 |
&plu***n;0.03dB/dB |
|
损耗阈值 |
0.01~5.99dB |
|
回损精度 |
&plu***n;2dB |
|
事件盲区 |
0.8m |
|
衰减盲区 |
4m |
|
光源输出功率 |
-3.5dBm CW |
|
光源输出频率 |
CW, 270Hz, 330Hz, 1kHz, 2kHz |
|
光功率计范围 |
-50~-2dBm |
|
校准波长 |
1310/1550/1625/1650nm |
|
适用光连接器 |
FC, SC, DIN, LC (/PC或/APC), ST (/PC) |
