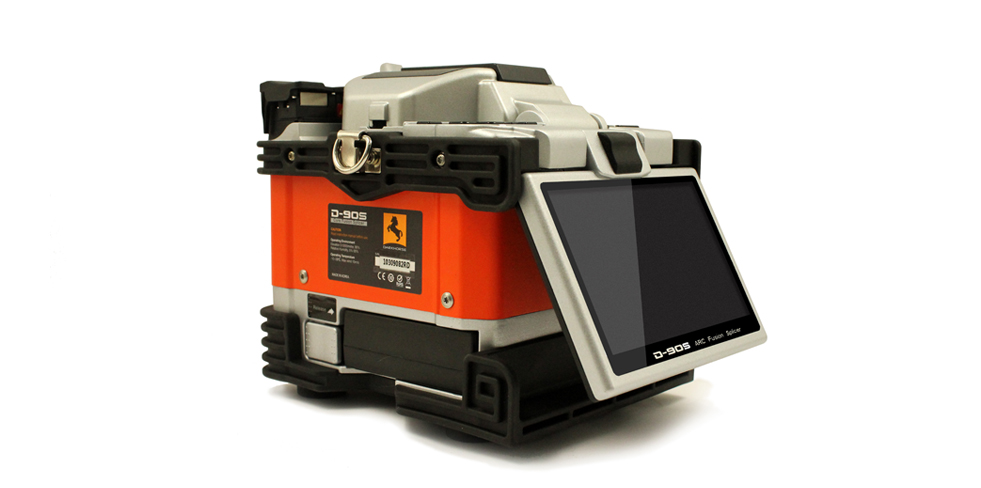

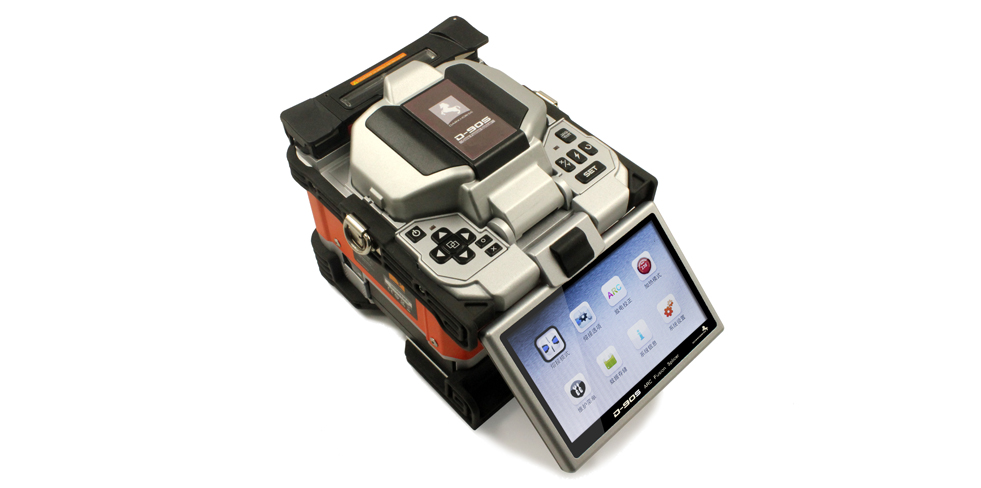

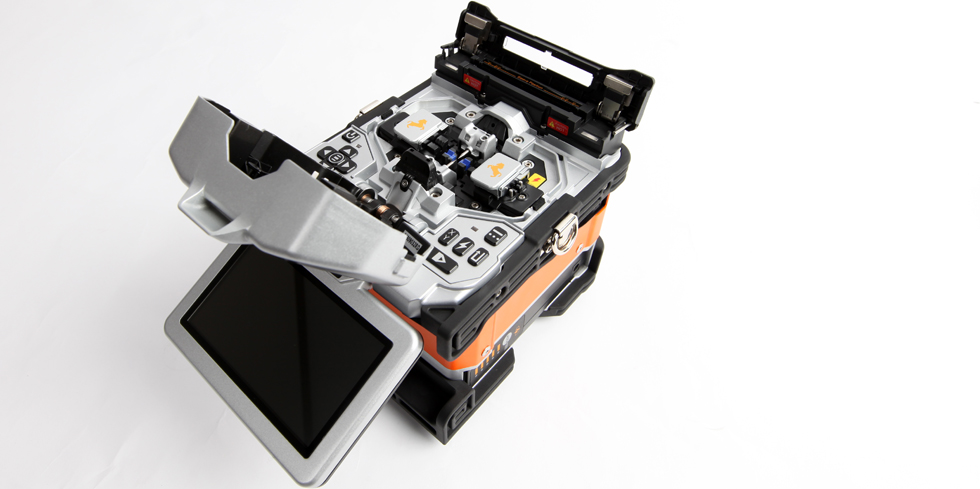

产品名称：黑马皮线光纤熔接机
产 地：韩国
产品型号：D90S
产品说明：
高精度纤芯对准
可更换多合一夹具
适用多种光纤类型
（3.0mm、900um、250um、皮线）
人性化操作界面，可双向操作
快速优化菜单
自动熔接，自动加热
超大容量电池，熔接加热200芯以上
提供USB接口，方便升级与数据共享
尺寸小巧，配有超小便携箱
防尘、防雨、抗风、抗摔
性能参数：
|
熔接方式 |
高精度纤芯对准 |
|
实际平均损耗 |
***(0.02dB) | MM(0.01dB) | DS(0.04dB) | NZDS(0.04dB) | G.657(0.02dB) |
|
回波损耗 |
>> 60 dB |
|
熔接时间 |
*** 平均模式：9s/*** Quick 模式：7s |
|
拉力试验 |
1.96~2.25N (标准) |
|
电极棒寿命 |
放电> 3,500 次 |
|
适用光纤类型 |
***(ITU-TU.652/657), MM(ITU-TU.651), DS(ITU-T G.653), NZDS(ITU-T G.655), G657A, G657B 标准夹具：0.25mm, 0.9mm/FH-30夹具 2.0mm, 2.4mm, 3.0mm, FLAT(indoor cable) |
|
切割长度 |
被覆光纤直径 < 0.25mm = 8-16mm, 被覆光纤直径 > 0.25mm = 16mm minimum |
|
涂覆直径 |
100-1000μm |
|
包层直径 |
80-150μm |
|
加热模式 |
内置多种加热模式（40mm, 60mm, 热熔头连接器） |
|
加热时间 |
典型加热时间35s |
|
熔接损耗估计功能（有/无） |
有 |
|
防护套 |
40mm, 60mm, 热熔头连接器 |
|
端口 |
提供标准和mini USB接口 |
|
熔接模式 |
多种熔接模式（***_***, NZ_NZ, DS_DS, MM62μm, G657A, G657B, Quick等） |
|
熔接结果存储功能 |
内部存储2000个***新记录 |
|
电池容量 |
4200mAh可熔接加热200芯之多 |
|
电源供电 |
交流电源AC100~240V,直流电源DC9~14V |
|
观察与显示方式 |
双摄像头互成90°观察,4.3英寸彩色液晶显示屏（液晶屏有高强度防护面板保护） |
|
摄像头 |
2 CCD 摄像系统 |
|
光纤放大与显示 |
放大倍数可达300倍，拥有7种熔接画面的显示模式 |
|
光纤显示 |
X/Y or XY, 单 X.Y |
|
重量 |
1.98Kg (不含电池) |
|
尺寸 |
165.5 x 146.5 x 156mm |
|
防风 |
***大风速：15m/s |
|
操作条件 |
海拔 0-5000m, -10~50°c, 0~95%相对湿度 |
|
存储条件 |
-40 to 80°c, 0~95%相对湿度, 电池 -20~30°c长期存储 |
标准配置：
熔接机主机、适配器、电池、光纤切割刀、多合一夹具、电极棒、冷却托架、皮线开剥钳、米勒钳、携带箱、操作指南
