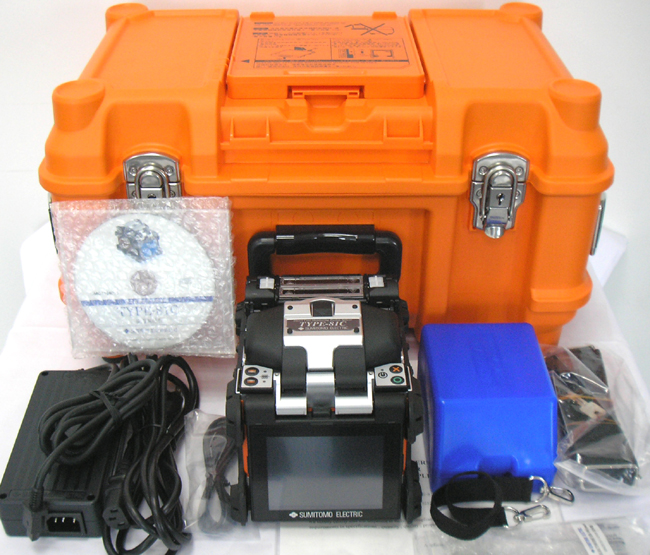

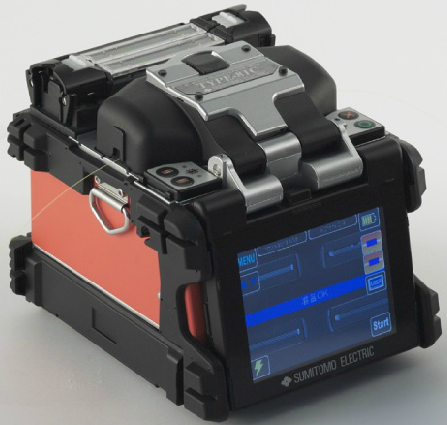

纤芯直视型光纤熔接机TYPE-81C，可熔单芯及皮线缆
小型、轻量和高速
相比传统型号尺寸缩小43%
重2.1kg，包括电池
高速熔接（7秒）
高速加热（28秒）
G.657光纤自动熔接功能
简单多样化
触摸屏操作
250、900松紧套光纤用通用夹钳（专利申请中）
可选型加热器操作（专利申请中）
支持双向熔接操作
双面式涂层夹（专利申请中）
配备快速上手用户培训视频
坚固耐用
IP52等级、高度76cm 5面跌落
自动放电校正
任何环境下高速熔接
互联网远程支持
通过互联网升级软件
通过互联网进行远程互动维护
规格
|
项目 |
TYPE-81C |
||
|
适用光纤 |
材料 |
石英玻璃 |
|
|
种类型号 |
***F(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)、EDF |
||
|
光纤直径 |
包层直径：80um~150um、涂层直径：100um~1,000um |
||
|
适用光纤或光缆尺寸 |
F1,000um以下 |
皮线光缆(2.0×3.1mm)、室内光缆(2.0×2.0mm) |
|
|
切割长度 |
5~16mm |
10mm |
|
|
标准性能 |
熔接损耗(标准) ※1 |
***F: 0.02dB、MMF: 0.01dB、DSF: 0.04dB、NZDSF: 0.04dB |
|
|
熔接循环时间(标准) |
7秒(快速模式)、7.5秒(***F标准模式)、8秒(自动模式) |
||
|
加热循环时间(标准) |
28秒 |
||
|
熔接和加热循环※2 |
约200 |
||
|
光纤视图和放大倍数 |
两个CMOS摄像机观测、X或Y单轴视图320X(缩放700倍)、X和Y双轴视图88倍 |
||
|
程序 |
熔接程序 |
***大300 |
|
|
加热程序 |
***大100 |
||
|
功能 |
损耗推定 |
已提供 |
|
|
熔接图像捕获/熔接数据存储 |
64图像/10,000熔接数据 |
||
|
张力测试 |
1.96N(200gf) |
||
|
熔接衰减 |
0.1dB至15dB、增量为0.1dB |
||
|
250mm、900mm松紧套光纤用通用夹钳 |
已提供 |
||
|
双面式涂层夹 |
已提供 |
||
|
双自动***加热器 |
已提供(美国专利7,412,146) |
||
|
可选型加热器操作 |
已提供 |
||
|
快速上手用户培训视频 |
已提供 |
||
|
自动放电校正 |
针对环境条件变化自动进行补偿 |
||
|
放电试验 |
已提供 |
||
|
显示剩余熔接和加热循环 |
已提供(电池模式) |
||
|
远程互动维护 |
已提供 |
||
|
尺寸/重量 |
尺寸 |
120W×154D×130Hmm(不带抗震橡胶) |
|
|
重量 |
1,8kg(不包括电池)、2.1kg(包括电池) |
||
|
显示器 |
4.1英寸触摸屏彩色LCD显示器 |
||
|
端子 |
DC输出 |
DC12V(用于JR-6) |
|
|
USB端口 |
USB2.0(mini-B型) |
||
|
存储媒体 |
SD/SDHC内存卡 |
||
|
电源 |
AC输入 |
100~240V、50/60Hz(ADC-1430) |
|
|
DC输入 |
10~15V |
||
|
电池模块 |
锂离子11.1V、4,600mAh(BU-11) |
||
|
工作条件 |
海拔0~6,000m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下 |
||
|
存放条件 |
温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期) |
||
|
电极寿命 |
3,000次弧光放电※3 |
||
※1:当所使用光纤与 Sumitomo光纤一致时。
※2:熔接和加热循环可能根据电池状态和工作环境而变化。
※3:电极寿命可能根据工作环境而变化。
