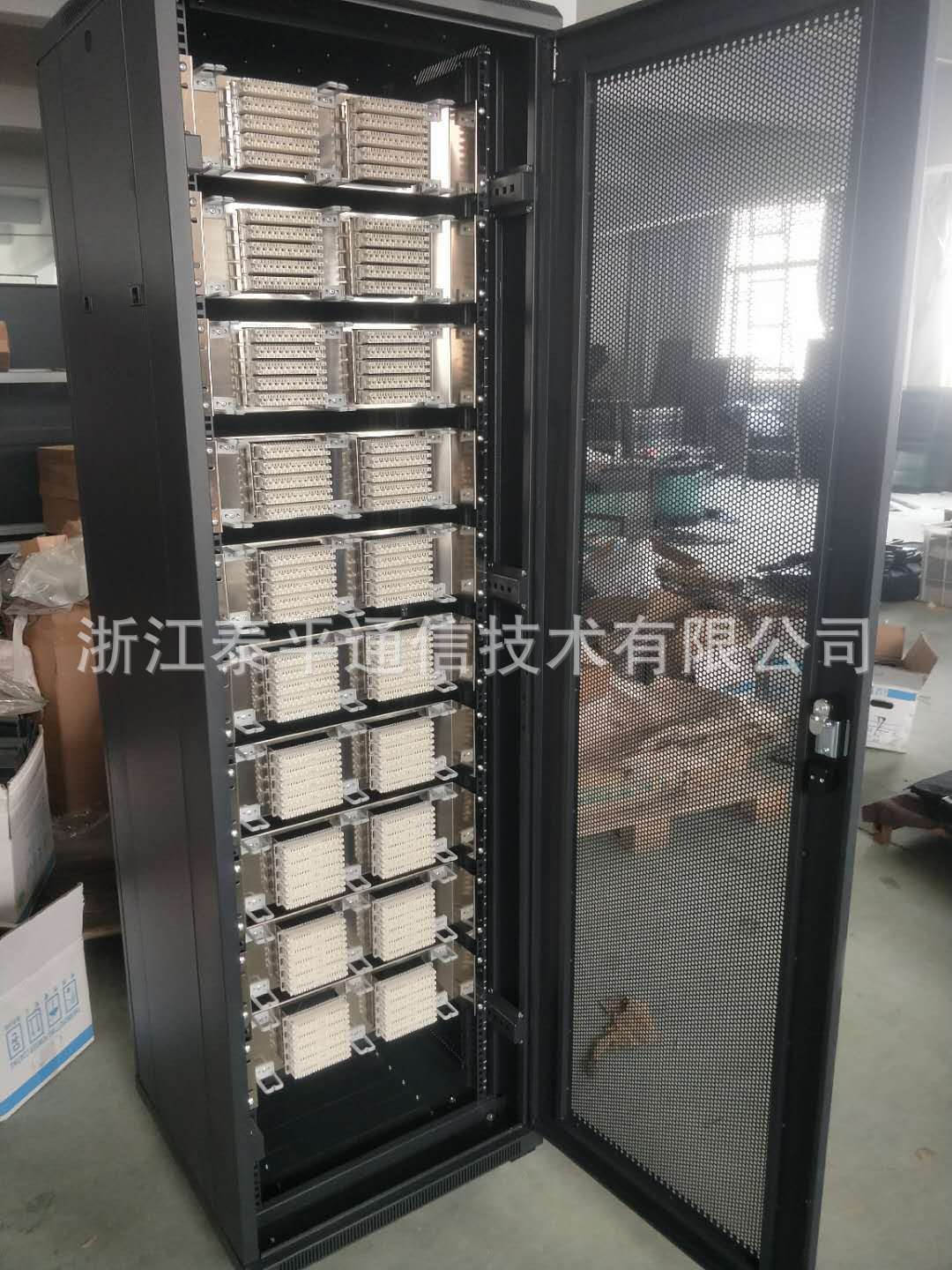

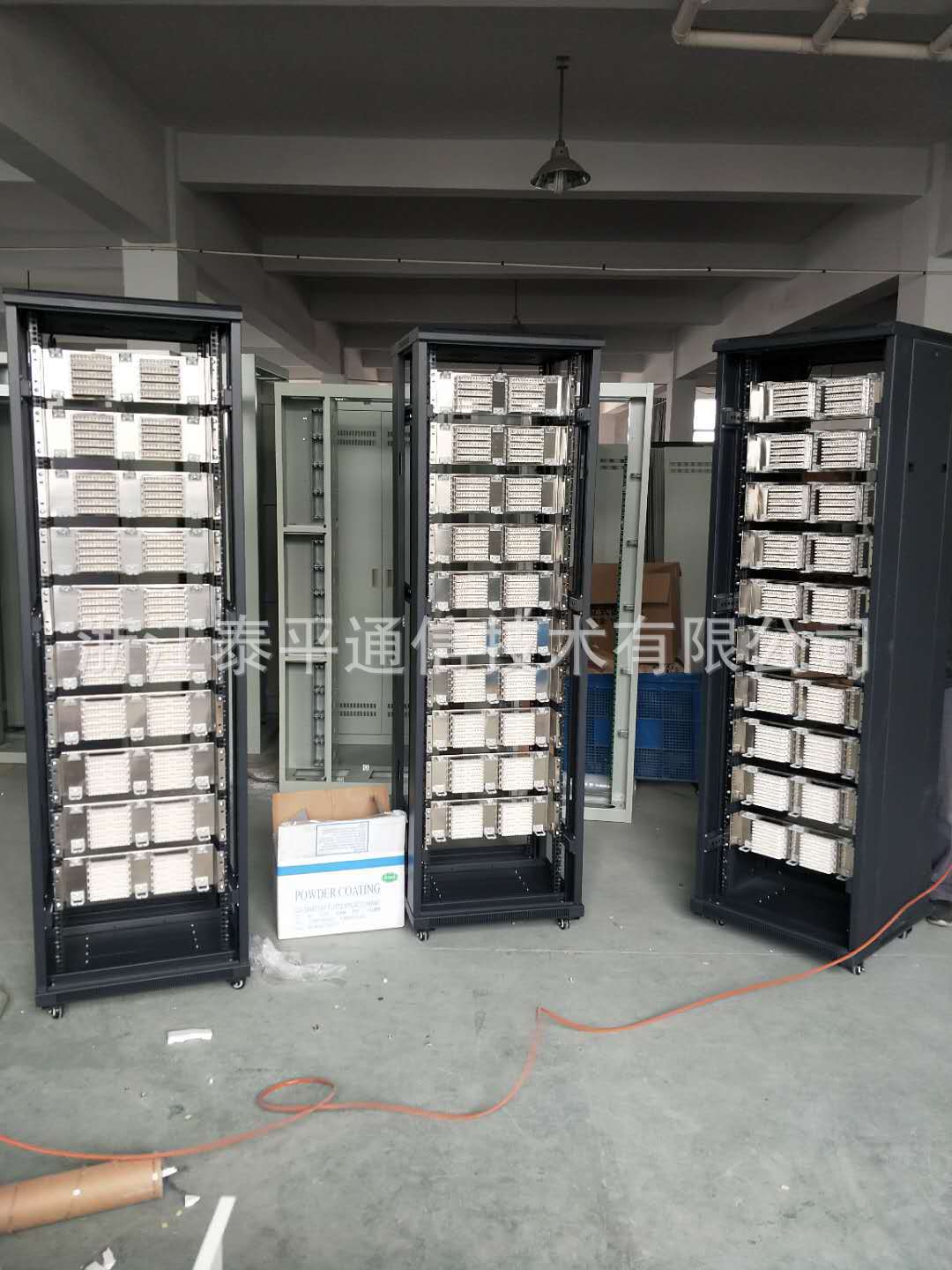

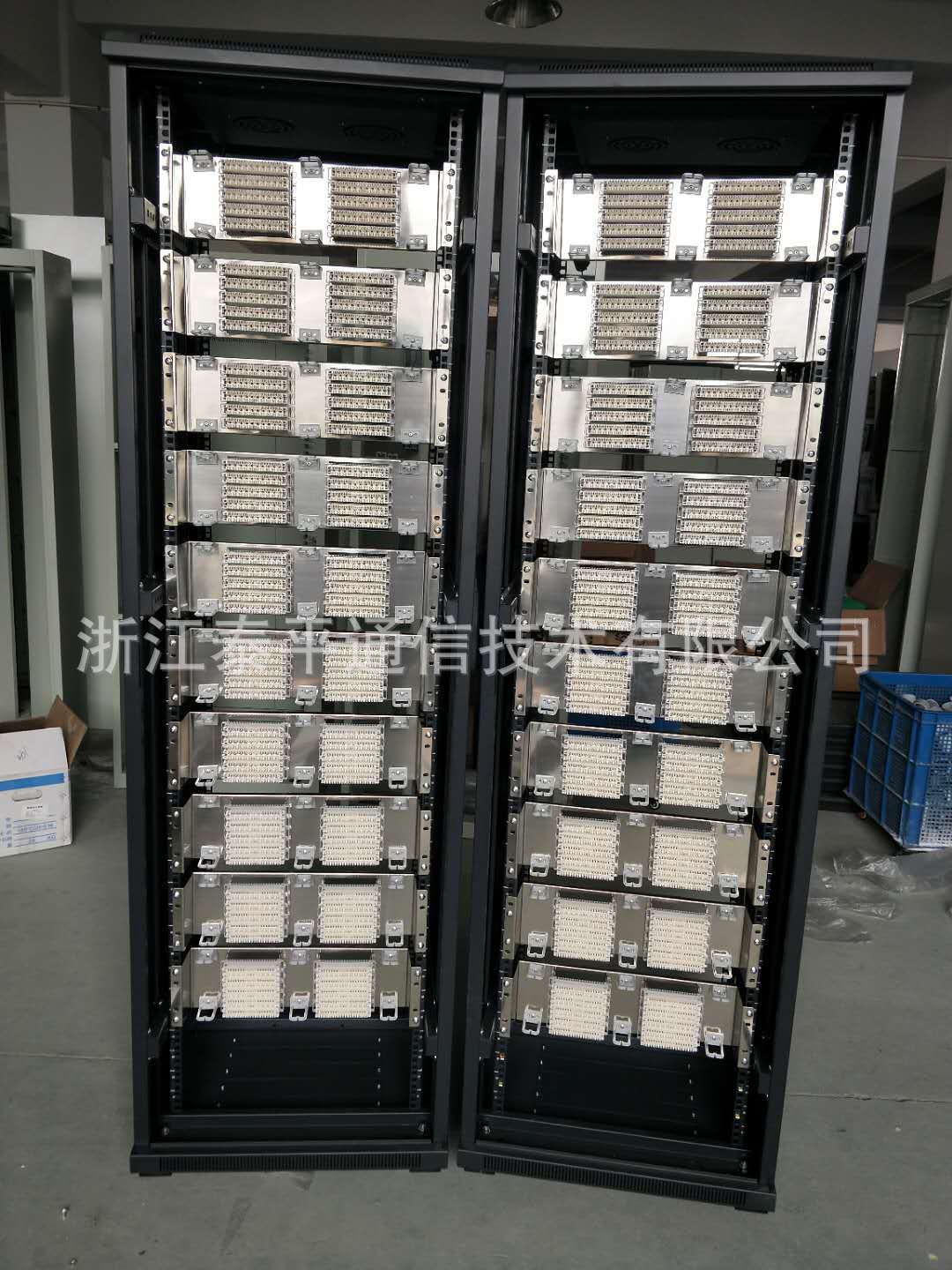

3W-JPX01-KL-G型卡接式总配线柜（架）

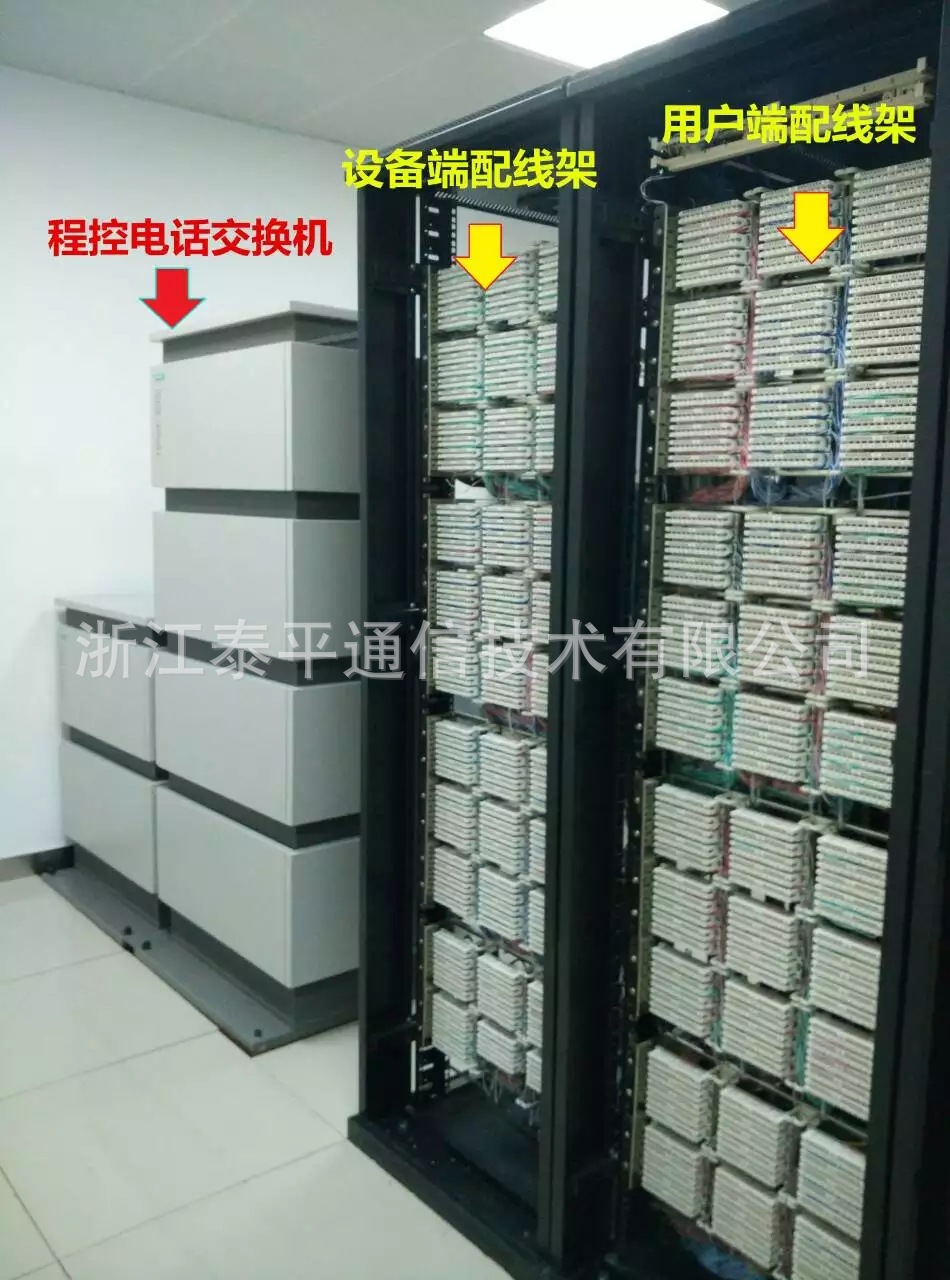

3W-JPX01-KL-G型卡接式总配线柜是电话交换设备和进局成端电缆的连接设备,适用于小型通信接入机房，一般可分为单面配线柜和双面配线柜，由柜体、FA8-403K型保安接线排、STO-405K型测试接线排、FA10-401K型保安单元、告警系统，测试装置等组成。
●优质高强度铝型材或钢制柜体，表面静电喷涂，结构新颖，美观气派，全封闭结构，防尘性佳；
●结构灵活，可充分利用机房空间，适用于一字形、靠墙或背靠背安装方式；
●卡接式接续，采用科隆式绝缘位移接续方式，接线方便，接触可靠，气密性好。模块可以直接安装于不锈钢背托架上，简单可靠；
●全正面操作，具有足够的走缆布线空间；
●防护性能可靠，完善可靠的过电流、过电压保护功能，三级声光告警；
|
型号 |
规格 |
配置 |
备注 |
||
|
容量(L) |
高×宽×深(mm) |
保安排直列数 |
每列外线容量 |
||
|
3W-JPX01-KL-G |
2400 |
2600×660×450 |
22 |
19 |
双面安装 |
|
2000 |
2200×660×450 |
20 |
16 |
||
|
1600 |
2000×660×450 |
16 |
13 |
||
|
1200 |
1600×660×450 |
12 |
10 |
||
|
800 |
1200×660×450 |
8 |
7 |
||
科隆KRONE语音产品
* HI***AND ARRESTOR MAGAZINE EMPT
CAT No : 6442 2 102-00 (ADC)
MTL No : 6462210200 (ADC )
* 8800 1 010-18 (8800101018 ADC)
LSA-PROFIL 10对可开断模块导轨式（6089 1 121-02）
LSA-PLUS 10对可开断模块背架式（6089 1 102-02）
LSA-PLUS 10对页式标志座（6089 2 015-01）
19”凹陷式15列背架（8808 1 015-07）
19”非凹陷式15列背架（8808 1 015-08）
1列10对背架（8808 1 112-01）
5列10对背架（8808 1 130-05）
6列10对背架（8808 1 130-06）
10列10对背架（8808 1 130-10）
11列10对背架（8808 1 130-11）
21列10对背架（8808 1 150-21）
31列10对背架（8808 1 150-31）
41列10对背架（8808 1 150-41）
10对标志座（6092 2 012-02）
塑料挂墙架(用于导轨/背架)（6455 3 027-00）
单列背架式通用配线机架700对（8817 1 020-01）
双列背架式通用配线机架1400对（8817 1 020-02）
附脚（8817 1 020-03）
挂墙件（8817 1 020-04）
KRONE导轨式综合配线架:
1200对单面双列66x2位配线机架（8817 2 002-01）
1600对单面双列80x2位配线机架（8817 2 002-03）
2400对双面双列66x2x2位配线机架（8817 2 004-01）
3200对双面双806x2x2位配线机架（8817 2 004-03）
一对式保安单元180VA1（8800 1 010-01 8800 1 010-11 8800 1 010-20）
接地条（8800 5 003-01）
块告警单元（8800 2 020-00）
***告警单元（8800 2 030-00）
10对3极保安座（S6089 2 023-08）
3极避雷子230V 10A/10KA（8817 3 230-03）
接地夹（6089 3 202-00）
1对开断插头（6089 3 055-00）
2芯测试线（6624 2 081-02）
2芯插头（6624 2 201-00）
2芯测试线LSA-PLUS插头转香蕉插口（6624 2 040-02）
4芯测试线（6624 2 801-02）
4芯插头（6624 2 201-00）
4芯测试线LSA-PLUS插头转香蕉插口（6624 2 340-02）
KRONE卡线刀
KRONE打线刀（LS-PLUS工具刀）（6417 2 055-01）
KRONE KM8端接工具（6830 1 490-00）
BC30 20线背架式配线箱（7083 1 301-00）
B***0 50线背架式配线箱（7083 1 401-00）
B***0 50线导轨式配线箱（7083 1 402-00）
BC50 100线背架式配线箱（7083 1 501-00）
BC50 100线导轨式配线箱（7083 1 502-00）
『TaiPing泰平通信|3W三网通信&MDF卡接式总配线架|MDF总配线架|MDF音频配线柜|JPX01型（单面/双面）卡接式总配线架|HPX系列总配线架|100回线保安接线排（直列模块）|128回线测试接线排（横列模块）|MDF保安单元|防雷保安器生产基地！』MDF配线架-总配线架-|MDF音频配线架|MDF电话总配线架（100回线保安接线排），（128回线测试接线排），保安器，总配线架机架由保安接线排、保安单元、测试接线排,告警系统等组成,对用户电缆和程控交换机之间起到连接、调线、保护、告警等作用。【符合《中国人民共和国***标准 YDT 1713-2007总线配架(MDF)》YD/T1712-2007《中小型电信机房环境要求》YD/T754-19955《通信机房静电防护通则》YD/T5003-2005《电信专用房屋设计规范》YD/T1624-2007《通***室外机房》YD5098-2005《通信局（站）防雷与接地工程设计规范》】
MDF(Main Distribution Frame)总配配线架,总配线架|音频总配线架|电话总配线架。总配线架（MDF）、光纤配线架（ODF）、数字配线架（DDF）、综合设备机架、一体化机房等产品及其施工维护;通信电源维护包括提供铅酸蓄电池、低压配电设备、防雷设备及其维护。生产经营的通信产品。泰平通信|3W三网通信***生产各类MDF总配线架（柜）、保安接线排、测试接线排、保安单元、MDF保安器、接线工具等。具有品种全、产量高、性能指标优越等优点。
MDF音频总配线架、MDF保安单元，MDF防雷保安器、半导体保安单元与传统的气体放电管相比，具有快速响应、***导通、重复性好、性能稳定、寿命长的特点，同时可以大大降低维护费用及维护工作等。
与集成块保安单元相比，响应时间慢，但性能尚稳定，是目前机房较多在应用的保安单元，今后将由性能更优、安全性能更好的集成块保安单元逐渐取代。
