1.1 概述

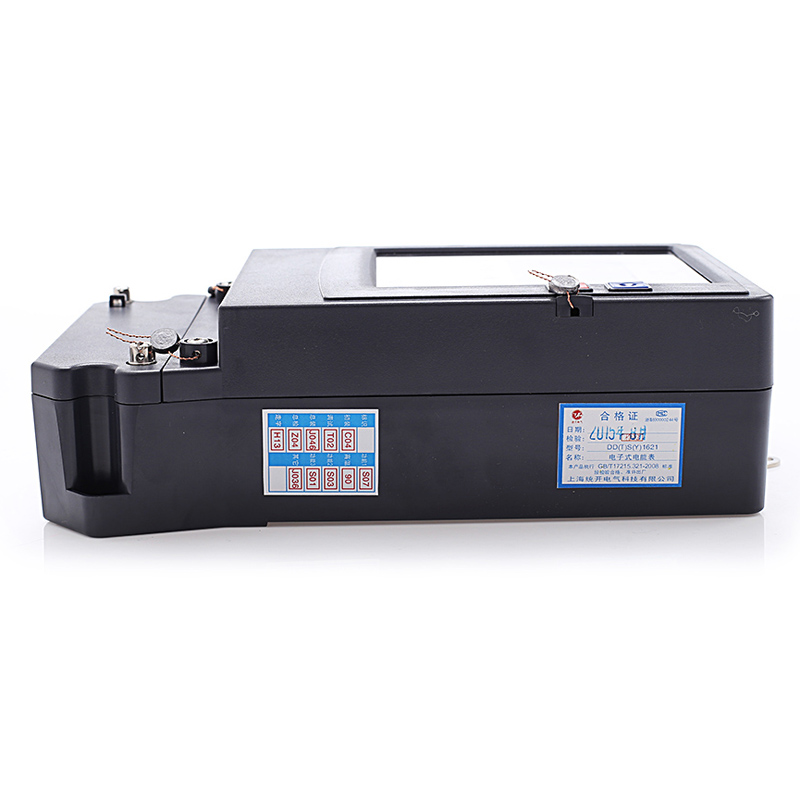

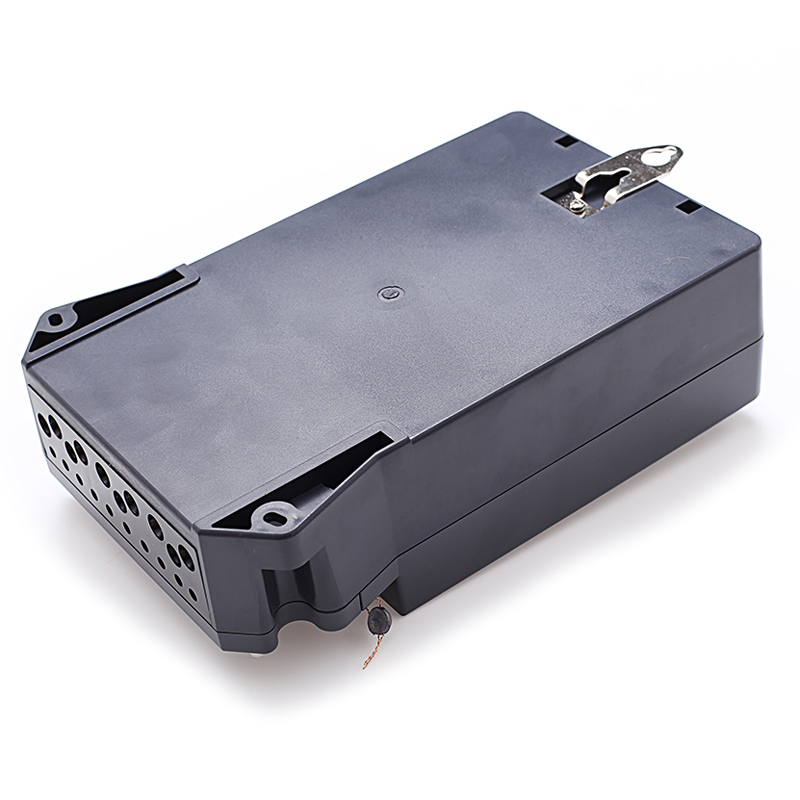

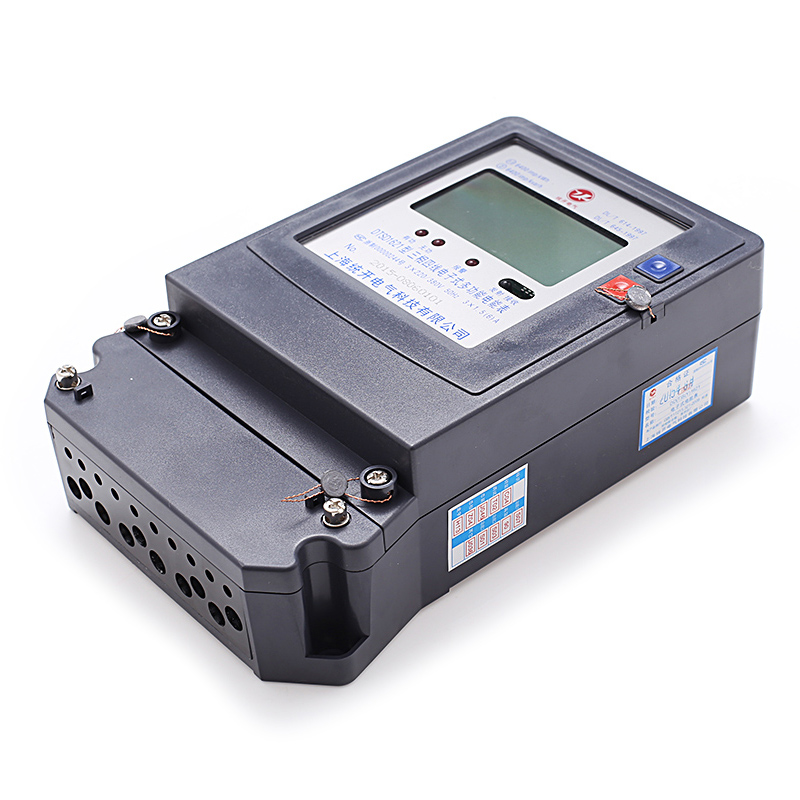

DTSF/DSSF
型三相电子式多费率电能表是采用***的电能计量专用芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及***T工艺，根据居民实际用电状况所设计、制造，具有***水平的电能仪表。
该表实现分时计量，设定日自动转存数据，手持终端或PC机编程及抄表，LCD显示等功能；可进行4种费率、10个时段、2个时区及12位表号等设置，并具有电能测试脉冲输出。
其性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》标准对多功能电能表的各项技术要求。通讯规约符合《DL/T645-1997多功能电能表通信规约》及用户提出的特殊通信要求。
1.2 规格型号及技术指标
l 规格型号及脉冲常数
|
型 号 |
类 别 |
参比电压Un |
额定电流In |
脉冲常数 |
|
DSSF |
三相三线 |
3×100V |
3×1.5(6)A |
6400 imp/kW·h 6400 imp/kvar·h |
|
DTSF |
三相四线 |
3/×57.7/100V |
3×1.5(6)A |
6400 imp/kW·h 6400 imp/kvar·h |
|
3×220/380V |
3×1.5(6)A |
6400 imp/kW·h 6400 imp/kvar·h |
||
|
3×2.5(10)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×5(20)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×10(40)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×10(60)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×15(60)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×20(80)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×30(100)A |
400 imp/kW·h 400 imp/kvar·h |
l 准确度等级：有功0.5级 无功2.0级
l 额定频率：50Hz
l 起动电流：有功0.004Ib 无功0.005Ib
l 潜动：电压线路施加115%Un，电流回路无电流时，电表输出的有功脉冲不多于1个。
l 外型尺寸：250mm×170.8mm×78.5mm
l 重量：约1.8kg
l 电气参数
|
正常工作电压 |
0.9Un～1.1Un |
|
极限工作电压 |
0.75Un～1.15Un |
|
电压线路功耗 |
≤2W和5VA |
|
电流线路功耗 |
≤1VA |
|
数据备份电池电压 |
3.6VDC |
l 费率工作参数
|
时钟准确度(日误差) |
≤0.5S (23℃) |
|
电池容量 |
≥1200mAh |
|
停电后数据保存时间 |
≥10年(用新电池) |
l 气候条件
|
正常工作温度 |
-20℃～+50℃ |
|
极限工作温度 |
-30℃～+60℃ |
|
贮存和运输温度 |
-40℃～+70℃ |
|
贮存和工作湿度 |
≤85% |
l 技术参数
|
费率数 |
4 |
|
时段数 |
10 |
|
计度范围 |
0～999999.99 kW·h |
|
显 示 |
液晶 |
|
通讯波特率 |
RS485口:1200bps～9600bps |
