欧柏锐科技转换器PCBA方案
品牌：质保三年
保修：质保一年
应用机箱内部系统集成
OEM/ODM代工服务
购买前请确定：
1.产品应用（分析可行性）
2.产品特殊定制要求（软硬件/外观尺寸结构）
3.起订量（MOQ）≥50pcs
4.交货期
5.配件（默认不包含线材/电源/包装/外壳等）
合作方式
1.打样开发：1pcs PCBA样板 包含设计画板，洗板
贴片，测试验证费等6000元/次+材料成本费用
2.批量平均：将开发打样费用平摊只MOQ量产数上
品牌：获得专享工程师免费技术支持≥2小时/张
（保障购买任意一个转换器都能完整正常工作）
支持***实时远程视频观看转换器应用与操作
|
HD Capture Card |
|||
|
HDMI采集卡 |
1-8 Channel HDMI |
||
|
OPR-HD880 |
1080i@60 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD881 |
1080P@30 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD887 |
1080P@30 HDMI 1Channel PCI-e |
||
|
OPR-HD100 |
1080P@60 HDMI 1Channel PCI-e |
||
|
OPR-HD200 |
1080P@60 HDMI 2 Channel PCI-e |
||
|
OPR-HD400 |
1080P@60 HDMI 4 Channel PCI-e |
||
|
OPR-HD800 |
720P@60 HDMI 8 Channel PCI-e |
||
|
OPR-HD100K |
4K*2K@30 HDMI 1Channel PCI-e |
||
|
OPR-XI100D |
1080P@60 HDMI 1 Channel USB3.0 |
||
|
SDI 采集卡 |
1-4 Channel HD/3G-SDI |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel PCI-e |
||
|
OPR-HD200S |
1080P@60 SDI 2 Channel PCI-e |
||
|
OPR-HD400S |
1080P@60 SDI 4 Channel PCI-e |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel USB3.0 |
||
|
DVI 采集卡 |
1-2 Channel DVI |
||
|
OPR-HD100D |
1080P@60 DVI 1 Channel PCI-e |
||
|
OPR-HD200D |
1080P@60 DVI 2 Channel PCI-e |
||
|
VGA 采集卡 |
1-8 Channel VGA D-Sub |
||
|
OPR-HD100V |
1080P@60 VGA 1 Channel PCI-e |
||
|
OPR-HD200V |
1080P@60 VGA 2 Channel PCI-e |
||
|
OPR-HD400V |
1080P@60 VGA 4 Channel PCI-e |
||
|
OPR-HD800V |
720P@60 VGA 8 Channel PCI-e |
||
|
Other |
|
||
|
OPR-HD104U |
HD 1Channel/SD 4Channel USB3.0 |
||
|
OPR-HD101S |
HD 1Channel PCI-e |
||
|
OPR-HD204 |
HD2 Channel/SD 4Channel PCI-e |
||
|
OPR-HD879 |
CVBS 1 Channel USB2.0 |
||
|
HD Converter |
|||
|
HDMI Converter |
HDMI1.3 1080P@60Hz |
||
|
OPR-HA101 |
HDMI to CVBS L/R |
||
|
OPR-AH102 |
CVBS L/R to HDMI |
||
|
OPR-HS104 |
HDMI to SDI |
||
|
OPR-SH105 |
SDI to HDMI |
||
|
OPR-HV201 |
HDMI to VGA |
||
|
OPR-VH202 |
HDMI to VGA |
||
|
SDI Converter/Splitter |
SD/HD/3G/6G-SDI 1080P@60Hz |
||
|
OPR-SA106 |
|
||
|
OPR-AS107 |
CVBS L/R to SDI |
||
|
OPR-VS108 |
VGA to SDI |
||
|
OPR-SV109 |
SDI to VGA |
||
|
OPR-SS112 |
SDI 1:2 Splitter |
||
|
OPR-SS114 |
SDI 1:4 Splitter |
||
|
HD Fiber Optic/Extender |
|||
|
OPR-HR501 |
RJ45 Extender 150m HDMI |
||
|
OPR-DR503 |
RJ45 Extender 150m DVI |
||
|
OPR-HR508 |
RJ45 Extender 150m HDMI& Splitter1:4 HDMI |
||
|
OPR-HF511 |
Fiber Extender 10Km HDMI |
||
|
OPR-SF521 |
Fiber Extender 10Km SDI |
||
|
OPR-DF531 |
Fiber Extender 10Km DVI |
||
|
OPR-VF541 |
Fiber Extender 10Km VGA |
||
|
Other |
|||
|
SDI Monitor Driver Board |
SD/HD/3G-SDI Driver Board |
||
|
HD Capture Card |
|||
|
HDMI Capture Card |
1-8 Channel HDMI |
||
|
OPR-HD880 |
1080i@60 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD881 |
1080P@30 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD887 |
1080P@30 HDMI 1Channel PCI-e |
||
|
OPR-HD100 |
1080P@60 HDMI 1Channel PCI-e |
||
|
OPR-HD200 |
1080P@60 HDMI 2 Channel PCI-e |
||
|
OPR-HD400 |
1080P@60 HDMI 4 Channel PCI-e |
||
|
OPR-HD800 |
720P@60 HDMI 8 Channel PCI-e |
||
|
OPR-HD100K |
4K*2K@30 HDMI 1Channel PCI-e |
||
|
OPR-XI100D |
1080P@60 HDMI 1 Channel USB3.0 |
||
|
SDI Capture Card |
1-4 Channel HD/3G-SDI |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel PCI-e |
||
|
OPR-HD200S |
1080P@60 SDI 2 Channel PCI-e |
||
|
OPR-HD400S |
1080P@60 SDI 4 Channel PCI-e |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel USB3.0 |
||
|
DVI Capture Card |
1-2 Channel DVI |
||
|
OPR-HD100D |
1080P@60 DVI 1 Channel PCI-e |
||
|
OPR-HD200D |
1080P@60 DVI 2 Channel PCI-e |
||
|
VGA Capture Card |
1-8 Channel VGA D-Sub |
||
|
OPR-HD100V |
1080P@60 VGA 1 Channel PCI-e |
||
|
OPR-HD200V |
1080P@60 VGA 2 Channel PCI-e |
||
|
OPR-HD400V |
1080P@60 VGA 4 Channel PCI-e |
||
|
OPR-HD800V |
720P@60 VGA 8 Channel PCI-e |
||
|
Other |
|
||
|
OPR-HD104U |
HD 1Channel/SD 4Channel USB3.0 |
||
|
OPR-HD101S |
HD 1Channel PCI-e |
||
|
OPR-HD204 |
HD2 Channel/SD 4Channel PCI-e |
||
|
OPR-HD879 |
CVBS 1 Channel USB2.0 |
||
|
HD Converter |
|||
|
HDMI 转换器 |
HDMI1.3 1080P@60Hz |
||
|
OPR-HA101 |
HDMI 转 CVBS L/R |
||
|
OPR-AH102 |
CVBS L/R 转 HDMI |
||
|
OPR-HS104 |
HDMI 转 SDI |
||
|
OPR-SH105 |
SDI 转 HDMI |
||
|
OPR-HV201 |
HDMI 转 VGA |
||
|
OPR-VH202 |
HDMI 转 VGA |
||
|
SDI 转换器/分配器 |
SD/HD/3G/6G-SDI 1080P@60Hz |
||
|
OPR-SA106 |
|
||
|
OPR-AS107 |
CVBS L/R 转 SDI |
||
|
OPR-VS108 |
VGA 转 SDI |
||
|
OPR-SV109 |
SDI 转VGA |
||
|
OPR-SS112 |
SDI 1:2 分配器 |
||
|
OPR-SS114 |
SDI 1:4 分配器 |
||
|
HD 光端机/延长器 |
|||
|
OPR-HR501 |
RJ45 延长 150m HDMI |
||
|
OPR-DR503 |
RJ45 延长 150m DVI |
||
|
OPR-HR508 |
RJ45 延长 150m HDMI& HDMI分配器1:4 |
||
|
OPR-HF511 |
光纤延长 10Km HDMI |
||
|
OPR-SF521 |
光纤延长 10Km SDI |
||
|
OPR-DF531 |
光纤延长 10Km DVI |
||
|
OPR-VF541 |
光纤延长 10Km VGA |
||
|
Other |
|||
|
SDI监视器驱动板 |
SD/HD/3G-SDI 监视器驱动板
|
||

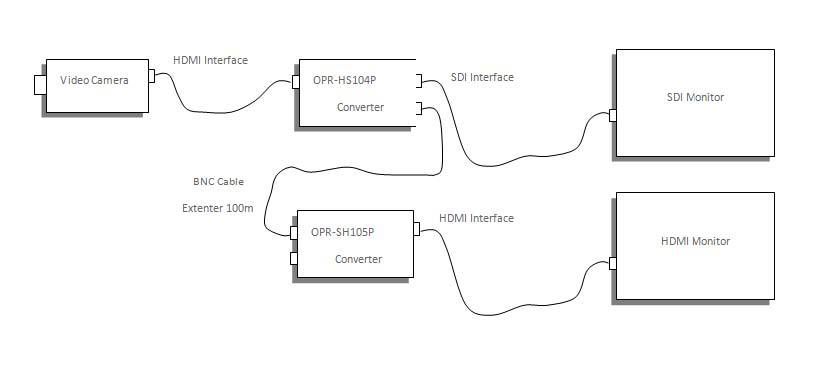

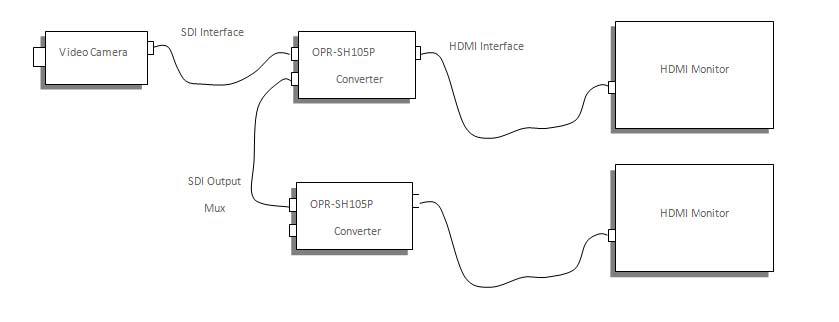

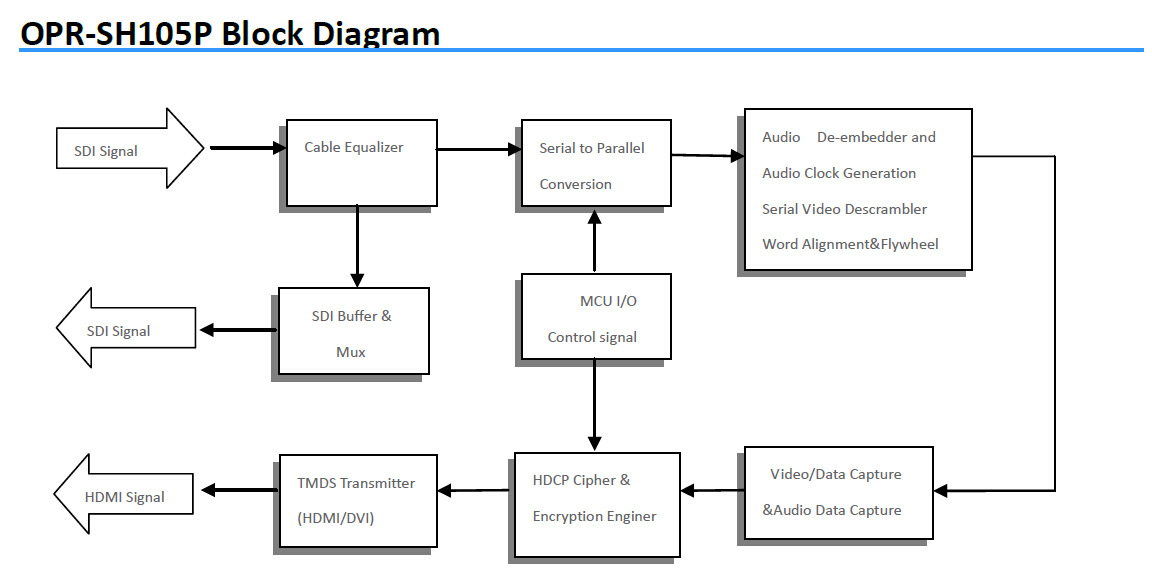

OPR-SH105V - SDI转HDMI高清转换器将广播级SDI信号转为高清HDMI 信号输出，OPR-SH105V集成SDI ***及HDMI 调制器，可方便的将SDI 信号转为HDMI 信号，同时会将SDI所带音频信号分离转换后嵌入到HDMI 信号中，以实现声音及图像同步传输。工作原理是把单路数字分量串行接口(SDI)信号通过转变成TMDS信号，从而可以将高清摄像机和带HDMI接口的显示终端连接起来。
特性（Features）
提供高清数字分量串行接口SDI（SD/HD-SDI）输入接口.
提供高清数字信号HDM输出接口.
提供电源适配器 5V 1A DC接口.
支持拨码开关，HDMI分辨率固定输出.
支持SDI内嵌音频输入,集成SDI***,集成HDMI调制器.

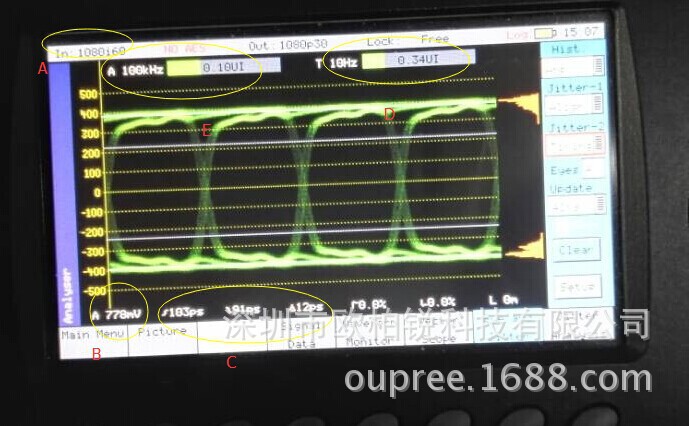

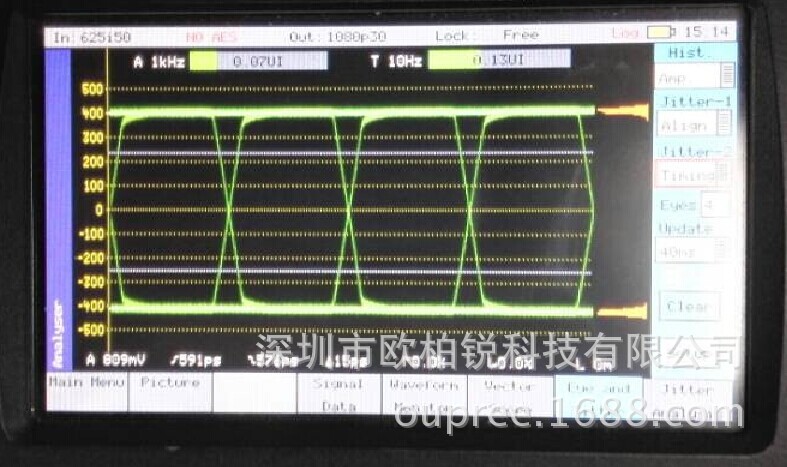

支持SDI输出错误检测（掉线,丢帧警报,误码率指示）.
支持HDMI1.3版本并向下兼容.
支持AES/EBU音频嵌入到TMDS信号中,经HDMI输出.
支持音频和图像唇形同步输出.
支持输出视频流畅，无信号丢失、偏屏和屏幕抖动.
产品***于广电播出机房及非编系统，安装简便（无软件与驱动安装）.
热传导考虑设计,满足7天x24小时在线运行要求.
通过 CE, FCC, RoHS 认证.

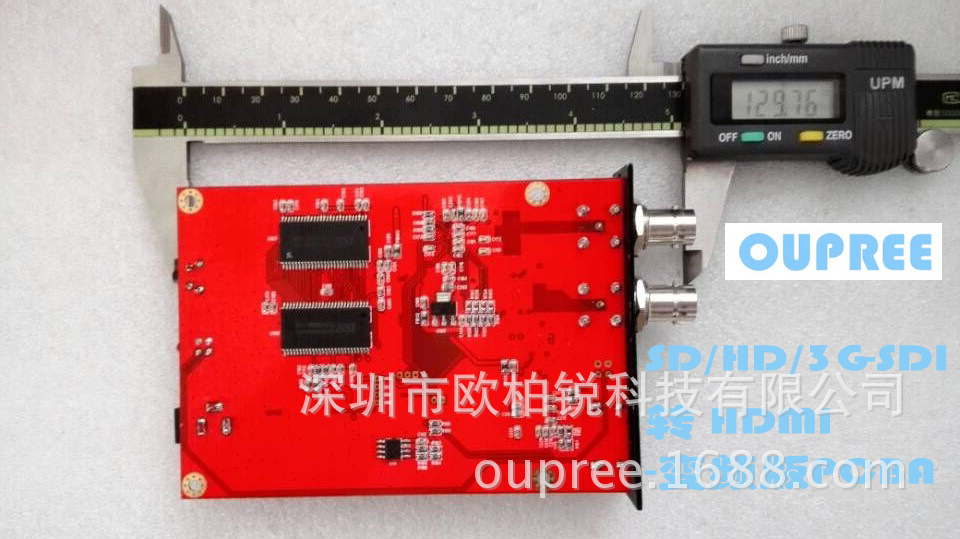

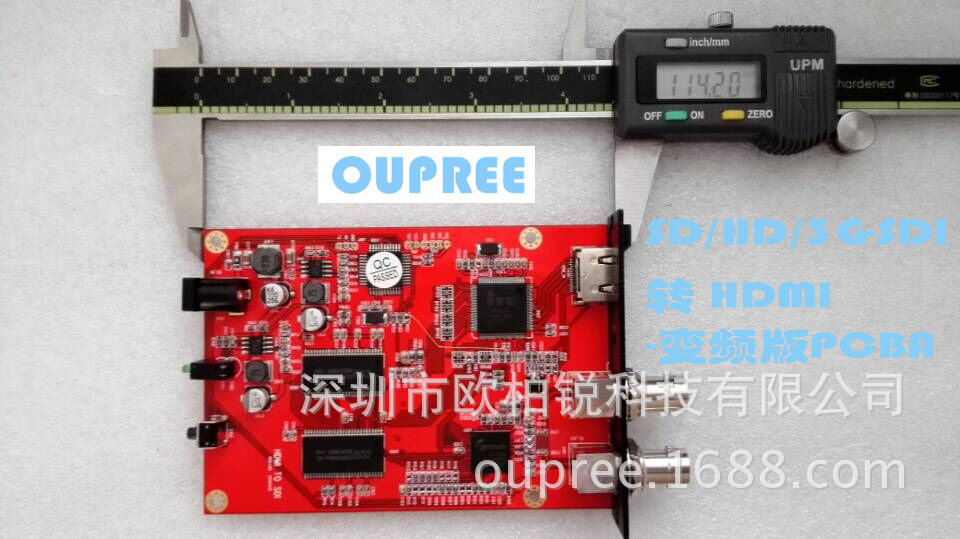

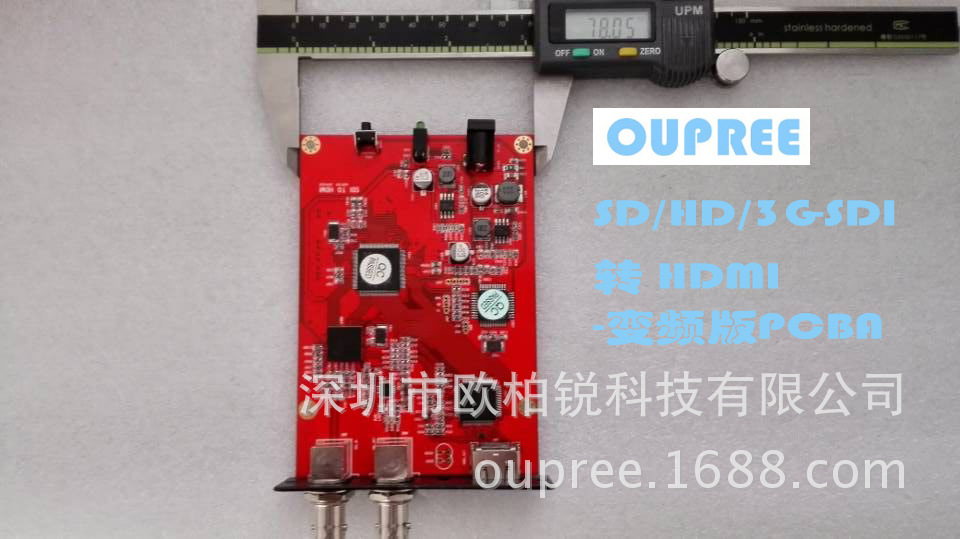

专为2U机箱PCBA板设置
规格（Specificati***）
| 产品名称 | SDI转HDMI PRO高清转换器 | |||
| 输出信号 | HDMI(1.3/1.2) | |||
| 输入信号 | 3G/HD-SDI(***PTE259M/292M/296M/274M/424M/425M) | |||
| 接口类型 |
输入接口:1路 3G/HD-SDI (***PTE 292M, 424M)/BNC 输出接口: 1路 HDMI A公座 输出接口:1路 3G/HD-SDI (***PTE 292M, 424M)/BNC |
|||
| 功耗 | 5V DC (&plu***n;0.5V) / 1000mA &plu***n; 10% | |||
| 输入分辨率 |
1080P @60HZ (***PTE424/425M) HDTV 1080P @30HZ (***PTE274M) HDTV 1080P @25HZ (***PTE274M) HDTV 1080I @60HZ (***PTE260M /***PTE274M) HDTV |
|||
| 输出分辨率 |
1080P @60HZ (***PTE424/425M) HDTV 1080P @30HZ (***PTE274M) HDTV 1080P @25HZ (***PTE274M) HDTV 1080I @60HZ (***PTE260M /***PTE274M) HDTV |
|||
| 认证 | FCC Part 15 Class B, CE, VCCI, C-Tick, BDMI, RoHS | |||
| 温度 | 运行温度. -10 °C ～ 50 °C (14-122°F) 相对湿度. 30%～ 85% 保存温度. -10 °C ～ 85 °C (14~176°F) |
|||

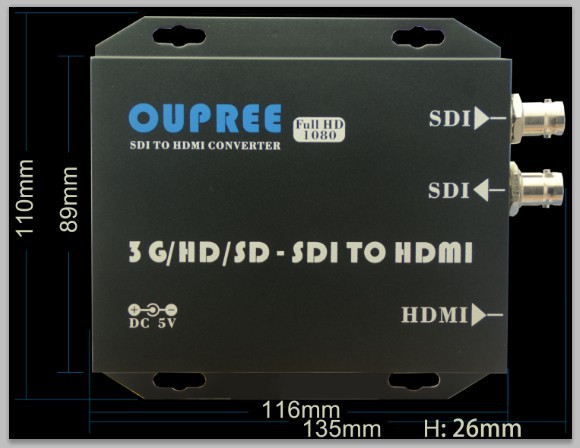

| 尺寸 | 135(W) x 110(L) x 26(H) mm | |||
| 外壳材质 | 铝合金 | |||
| 包装说明 |
①SDI-HDMI主机 * 1Pc |
|||
应用（Application）
*军事指挥与控制
****指挥与控制
****交通管理
*能源电力供应行业
****部门、***系统
*商业展示、多媒体功能厅
