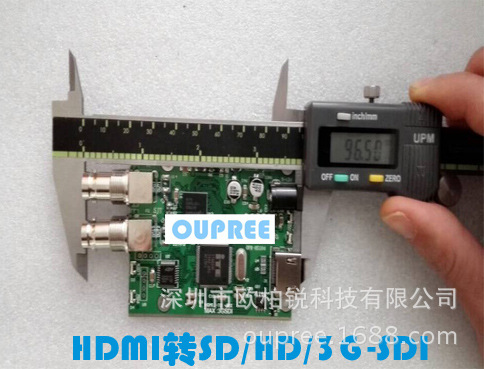

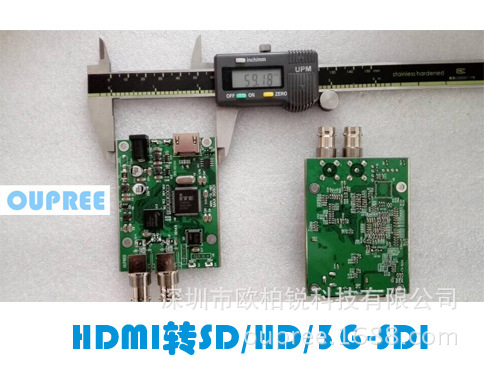

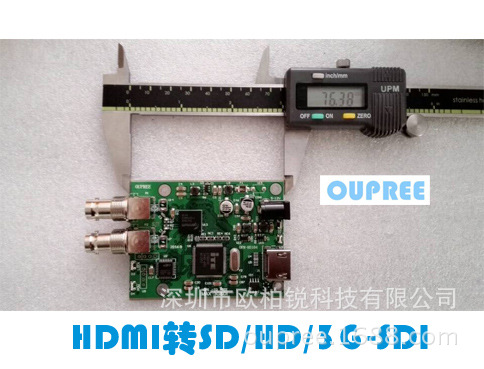

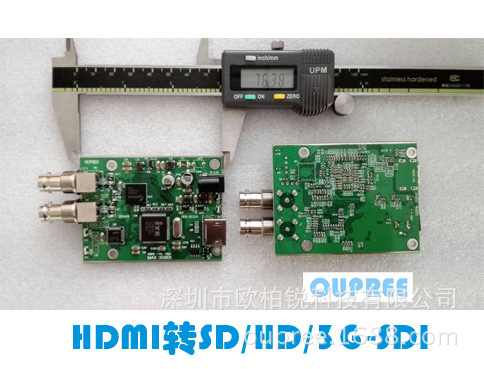

欧柏锐科技中性HDMI转SDI-PCBA转换器 实测图链接网址： 1.//oupree./page/m
|
欧柏锐科技转换器PCBA方案
品牌：质保三年
保修：质保一年
应用机箱内部系统集成
OEM/ODM代工服务
购买前请确定：
1.产品应用（分析可行性）
2.产品特殊定制要求（软硬件/外观尺寸结构）
3.起订量（MOQ）≥50pcs
4.交货期
5.配件（默认不包含线材/电源/包装/外壳等）
合作方式
1.打样开发：1pcs PCBA样板 包含设计画板，洗板
贴片，测试验证费等6000元/次+材料成本费用
2.批量平均：将开发打样费用平摊只MOQ量产数上
品牌：获得专享工程师免费技术支持≥2小时/张
（保障购买任意一个转换器都能完整正常工作）
支持***实时远程视频观看转换器应用与操作
|
HD Capture Card |
|||
|
HDMI采集卡 |
1-8 Channel HDMI |
||
|
OPR-HD880 |
1080i@60 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD881 |
1080P@30 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD887 |
1080P@30 HDMI 1Channel PCI-e |
||
|
OPR-HD100 |
1080P@60 HDMI 1Channel PCI-e |
||
|
OPR-HD200 |
1080P@60 HDMI 2 Channel PCI-e |
||
|
OPR-HD400 |
1080P@60 HDMI 4 Channel PCI-e |
||
|
OPR-HD800 |
720P@60 HDMI 8 Channel PCI-e |
||
|
OPR-HD100K |
4K*2K@30 HDMI 1Channel PCI-e |
||
|
OPR-XI100D |
1080P@60 HDMI 1 Channel USB3.0 |
||
|
SDI 采集卡 |
1-4 Channel HD/3G-SDI |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel PCI-e |
||
|
OPR-HD200S |
1080P@60 SDI 2 Channel PCI-e |
||
|
OPR-HD400S |
1080P@60 SDI 4 Channel PCI-e |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel USB3.0 |
||
|
DVI 采集卡 |
1-2 Channel DVI |
||
|
OPR-HD100D |
1080P@60 DVI 1 Channel PCI-e |
||
|
OPR-HD200D |
1080P@60 DVI 2 Channel PCI-e |
||
|
VGA 采集卡 |
1-8 Channel VGA D-Sub |
||
|
OPR-HD100V |
1080P@60 VGA 1 Channel PCI-e |
||
|
OPR-HD200V |
1080P@60 VGA 2 Channel PCI-e |
||
|
OPR-HD400V |
1080P@60 VGA 4 Channel PCI-e |
||
|
OPR-HD800V |
720P@60 VGA 8 Channel PCI-e |
||
|
Other |
|
||
|
OPR-HD104U |
HD 1Channel/SD 4Channel USB3.0 |
||
|
OPR-HD101S |
HD 1Channel PCI-e |
||
|
OPR-HD204 |
HD2 Channel/SD 4Channel PCI-e |
||
|
OPR-HD879 |
CVBS 1 Channel USB2.0 |
||
|
HD Converter |
|||
|
HDMI Converter |
HDMI1.3 1080P@60Hz |
||
|
OPR-HA101 |
HDMI to CVBS L/R |
||
|
OPR-AH102 |
CVBS L/R to HDMI |
||
|
OPR-HS104 |
HDMI to SDI |
||
|
OPR-SH105 |
SDI to HDMI |
||
|
OPR-HV201 |
HDMI to VGA |
||
|
OPR-VH202 |
HDMI to VGA |
||
|
SDI Converter/Splitter |
SD/HD/3G/6G-SDI 1080P@60Hz |
||
|
OPR-SA106 |
|
||
|
OPR-AS107 |
CVBS L/R to SDI |
||
|
OPR-VS108 |
VGA to SDI |
||
|
OPR-SV109 |
SDI to VGA |
||
|
OPR-SS112 |
SDI 1:2 Splitter |
||
|
OPR-SS114 |
SDI 1:4 Splitter |
||
|
HD Fiber Optic/Extender |
|||
|
OPR-HR501 |
RJ45 Extender 150m HDMI |
||
|
OPR-DR503 |
RJ45 Extender 150m DVI |
||
|
OPR-HR508 |
RJ45 Extender 150m HDMI& Splitter1:4 HDMI |
||
|
OPR-HF511 |
Fiber Extender 10Km HDMI |
||
|
OPR-SF521 |
Fiber Extender 10Km SDI |
||
|
OPR-DF531 |
Fiber Extender 10Km DVI |
||
|
OPR-VF541 |
Fiber Extender 10Km VGA |
||
|
Other |
|||
|
SDI Monitor Driver Board |
SD/HD/3G-SDI Driver Board |
||
|
HD Capture Card |
|||
|
HDMI Capture Card |
1-8 Channel HDMI |
||
|
OPR-HD880 |
1080i@60 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD881 |
1080P@30 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD887 |
1080P@30 HDMI 1Channel PCI-e |
||
|
OPR-HD100 |
1080P@60 HDMI 1Channel PCI-e |
||
|
OPR-HD200 |
1080P@60 HDMI 2 Channel PCI-e |
||
|
OPR-HD400 |
1080P@60 HDMI 4 Channel PCI-e |
||
|
OPR-HD800 |
720P@60 HDMI 8 Channel PCI-e |
||
|
OPR-HD100K |
4K*2K@30 HDMI 1Channel PCI-e |
||
|
OPR-XI100D |
1080P@60 HDMI 1 Channel USB3.0 |
||
|
SDI Capture Card |
1-4 Channel HD/3G-SDI |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel PCI-e |
||
|
OPR-HD200S |
1080P@60 SDI 2 Channel PCI-e |
||
|
OPR-HD400S |
1080P@60 SDI 4 Channel PCI-e |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel USB3.0 |
||
|
DVI Capture Card |
1-2 Channel DVI |
||
|
OPR-HD100D |
1080P@60 DVI 1 Channel PCI-e |
||
|
OPR-HD200D |
1080P@60 DVI 2 Channel PCI-e |
||
|
VGA Capture Card |
1-8 Channel VGA D-Sub |
||
|
OPR-HD100V |
1080P@60 VGA 1 Channel PCI-e |
||
|
OPR-HD200V |
1080P@60 VGA 2 Channel PCI-e |
||
|
OPR-HD400V |
1080P@60 VGA 4 Channel PCI-e |
||
|
OPR-HD800V |
720P@60 VGA 8 Channel PCI-e |
||
|
Other |
|
||
|
OPR-HD104U |
HD 1Channel/SD 4Channel USB3.0 |
||
|
OPR-HD101S |
HD 1Channel PCI-e |
||
|
OPR-HD204 |
HD2 Channel/SD 4Channel PCI-e |
||
|
OPR-HD879 |
CVBS 1 Channel USB2.0 |
||
|
HD Converter |
|||
|
HDMI 转换器 |
HDMI1.3 1080P@60Hz |
||
|
OPR-HA101 |
HDMI 转 CVBS L/R |
||
|
OPR-AH102 |
CVBS L/R 转 HDMI |
||
|
OPR-HS104 |
HDMI 转 SDI |
||
|
OPR-SH105 |
SDI 转 HDMI |
||
|
OPR-HV201 |
HDMI 转 VGA |
||
|
OPR-VH202 |
HDMI 转 VGA |
||
|
SDI 转换器/分配器 |
SD/HD/3G/6G-SDI 1080P@60Hz |
||
|
OPR-SA106 |
|
||
|
OPR-AS107 |
CVBS L/R 转 SDI |
||
|
OPR-VS108 |
VGA 转 SDI |
||
|
OPR-SV109 |
SDI 转VGA |
||
|
OPR-SS112 |
SDI 1:2 分配器 |
||
|
OPR-SS114 |
SDI 1:4 分配器 |
||
|
HD 光端机/延长器 |
|||
|
OPR-HR501 |
RJ45 延长 150m HDMI |
||
|
OPR-DR503 |
RJ45 延长 150m DVI |
||
|
OPR-HR508 |
RJ45 延长 150m HDMI& HDMI分配器1:4 |
||
|
OPR-HF511 |
光纤延长 10Km HDMI |
||
|
OPR-SF521 |
光纤延长 10Km SDI |
||
|
OPR-DF531 |
光纤延长 10Km DVI |
||
|
OPR-VF541 |
光纤延长 10Km VGA |
||
|
Other |
|||
|
SDI监视器驱动板 |
SD/HD/3G-SDI 监视器驱动板
|
||
规格（Specificati***）
| 产品名称 | HDMI转SDI高清转换器 | |||||
| 输出信号 | 3G/HD-SDI |  |
||||
| 输入信号 | HDMI(1.3 CTS) / HDMI A类型 | |||||
| 接口类型 |
上行接入口: 1路 HDMI 下行输出接口: 2路 3G/HD-SDI (***PTE 292M, 424M) / BNC |
|||||
| 功耗 | 5V ~12V DC (&plu***n;0.5V) / 500mA &plu***n; 10% ***大6.5瓦 适配器供电 | |||||
| 输入分辨率 |
1920x1080p(60/59.94/50/30/29.97/25)Hz |
|||||
| 输出分辨率 |
和图像输入分辨率一样 如果显示器不支持所需要的分辨率，会降低输出关闭拨码开关执行原始分辨率显示。 |
1920x1080p(60/59.94/50/30/29.97/25)Hz |
||||
| 信号指标 | 阻抗75欧姆 直流电平偏移为 0V&plu***n;500mv 信号电平为 800mv&plu***n;10% 反射损耗 SD-SDI为13db以下 HD-SDI为10db以下 上升下降时间 SD-SDI为 400ps 到1500ps HD-SDI小于270ps 上升下降时间差小于10% 抖动小于0.2UI p-p |
|||||
| 认证 | RoHS | |||||
| 温度 | 运行温度. -10 °C ～ 50 °C (14-122°F) 相对湿度. 30%～ 85% 保存温度. -10 °C ～ 85 °C (14~176°F) |
|||||
