OPR-SH105V - SDI转HDMI高清转换器将广播级SDI信号转为高清HDMI 信号输出，OPR-SH105V集成SDI ***及HDMI 调制器，可方便的将SDI 信号转为HDMI 信号，同时会将SDI所带音频信号分离转换后嵌入到HDMI 信号中，以实现声音及图像同步传输。工作原理是把单路数字分量串行接口(SDI)信号通过转变成TMDS信号，从而可以将高清摄像机和带HDMI接口的显示终端连接起来。
特性（Features）
提供高清数字分量串行接口SDI（SD/HD-SDI）输入接口.
提供高清数字信号HDM输出接口.
提供电源适配器 5V 1A DC接口.
支持拨码开关，HDMI分辨率固定输出.
支持SDI内嵌音频输入,集成SDI***,集成HDMI调制器.
支持SDI输出错误检测（掉线,丢帧警报,误码率指示）.
支持HDMI1.3版本并向下兼容.
支持AES/EBU音频嵌入到TMDS信号中,经HDMI输出.
支持音频和图像唇形同步输出.
支持输出视频流畅，无信号丢失、偏屏和屏幕抖动.
产品***于广电播出机房及非编系统，安装简便（无软件与驱动安装）.
热传导考虑设计,满足7天x24小时在线运行要求.
通过 CE, FCC, RoHS 认证.

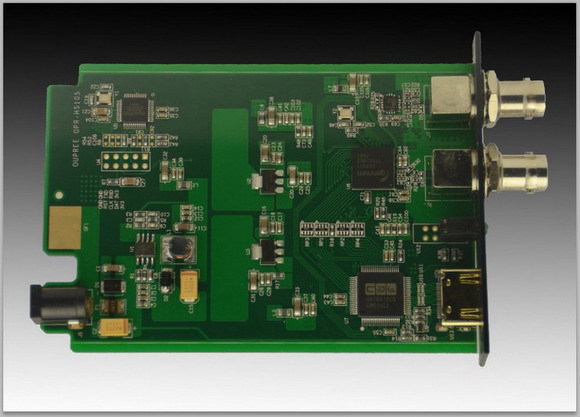

专为2U机箱PCBA板设置
规格（Specificati***）
| 产品名称 | SDI转HDMI PRO高清转换器 | |||
| 输出信号 | HDMI(1.3/1.2) | |||
| 输入信号 | 3G/HD-SDI(***PTE259M/292M/296M/274M/424M/425M) | |||
| 接口类型 |
输入接口:1路 3G/HD-SDI (***PTE 292M, 424M)/BNC 输出接口: 1路 HDMI A公座 输出接口:1路 3G/HD-SDI (***PTE 292M, 424M)/BNC |
|||
| 功耗 | 5V DC (&plu***n;0.5V) / 1000mA &plu***n; 10% | |||
| 输入分辨率 |
1080P @60HZ (***PTE424/425M) HDTV 1080P @30HZ (***PTE274M) HDTV 1080P @25HZ (***PTE274M) HDTV 1080I @60HZ (***PTE260M /***PTE274M) HDTV |
|||
| 输出分辨率 |
1080P @60HZ (***PTE424/425M) HDTV 1080P @30HZ (***PTE274M) HDTV 1080P @25HZ (***PTE274M) HDTV 1080I @60HZ (***PTE260M /***PTE274M) HDTV |
|||
| 认证 | FCC Part 15 Class B, CE, VCCI, C-Tick, BDMI, RoHS | |||
| 温度 | 运行温度. -10 °C ～ 50 °C (14-122°F) 相对湿度. 30%～ 85% 保存温度. -10 °C ～ 85 °C (14~176°F) |
|||
| 尺寸 | 135(W) x 110(L) x 26(H) mm | |||
| 外壳材质 | 铝合金 | |||
| 包装说明 |
①SDI-HDMI主机 * 1Pc |
|||
应用（Application）
*军事指挥与控制
****指挥与控制
****交通管理
*能源电力供应行业
****部门、***系统
*商业展示、多媒体功能厅
