OPR-HS104PRO HDMI转SDI高清转换器支持将高清HDMI 信号转为广播级SDI信号输出，将标准的带音频的高清或者标清HDMI数字信号转为广播级质量的高清或标清数字分量串行接口信号SDI和***的模拟音频通道进行输出, 以实现声音及图像同步传输(在广播级的SDI设备中显示或编辑)。
特性（Features）
HDMI输入接口
提供高清数字分量串行接口SDI（SD/HD-SDI）输出接口.
提供电源适配器 5 V DC接口.
支持HDMI1.3版本并向下兼容.
支持HDMI信号格式 ***/CEA-861D标准.
支持HDMI带宽24bit~30bit.
支持HDCP1.2版本.
支持HDMI EDIE智能识别.
支持SDI输出标准兼容***PTE-259/274/296/372/424/425/292.
支持SDI音频（SDI信号嵌入8通道音频,24bit位宽）
支持输出3G/HD-SDI 720/1080P 50Hz/60Hz,***高传输速率1.485G/S.
支持输出视频流畅，无信号丢失、偏屏和屏幕抖动.
产品***于广电播出机房及非编系统，安装简便（无软件与驱动安装）.
热传导考虑设计,满足7天*24小时在线运行要求.
通过 CE, FCC, RoHS 认证.
专为2U机箱设计
完整支持音频采样率
规格（Specificati***）
| 产品名称 | HDMI转SDI高清转换器 | |||||
| 输出信号 | 3G/HD-SDI | |||||
| 输入信号 | HDMI(1.3 CTS) / HDMI A类型 | |||||
| 接口类型 |
输入接口：1HDMI A口 输出接口: 1路 3G/HD-SDI (***PTE 292M, 424M) / BNC |
|||||
| 功耗 | 5V DC (&plu***n;0.5V) / 500mA &plu***n; 10% ***大6.5瓦 适配器供电 | |||||
| 输入分辨率 |
1920x1080p(60/59.94/50/30/29.97/25)Hz |
|||||
| 输出分辨率 |
和图像输入分辨率一样 如果显示器不支持所需要的分辨率，会降低输出关闭拨码开关执行原始分辨率显示。 |
1920x1080p(60/59.94/50/30/29.97/25)Hz 576I |
||||
| 信号指标 | 阻抗75欧姆 直流电平偏移为 0V&plu***n;500mv 信号电平为 800mv&plu***n;10% 反射损耗 SD-SDI为13db以下 HD-SDI为10db以下 上升下降时间 SD-SDI为 400ps 到1500ps HD-SDI小于270ps 上升下降时间差小于10% 抖动小于0.2UI p-p |
|||||
| 认证 | RoHS | |||||
| 温度 | 运行温度. -10 °C ～ 50 °C (14-122°F) 相对湿度. 30%～ 85% 保存温度. -10 °C ～ 85 °C (14~176°F) |
|||||
| 尺寸 | 135(W) x 110(L) x 26(H) mm | |||||
| 外壳材质 | 铝合金 | |||||
| 包装说明 |
① HDMI- SDI主机 * 1Pc |
|||||

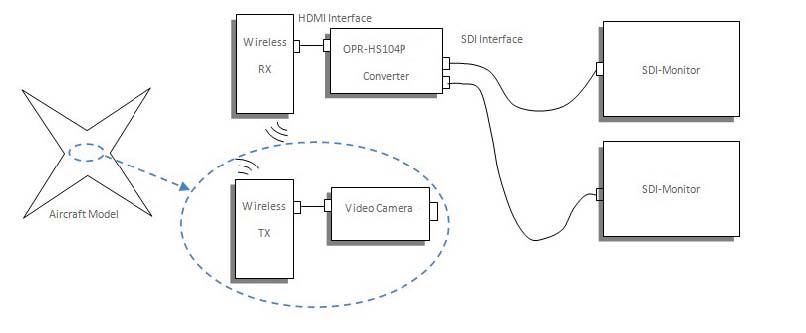

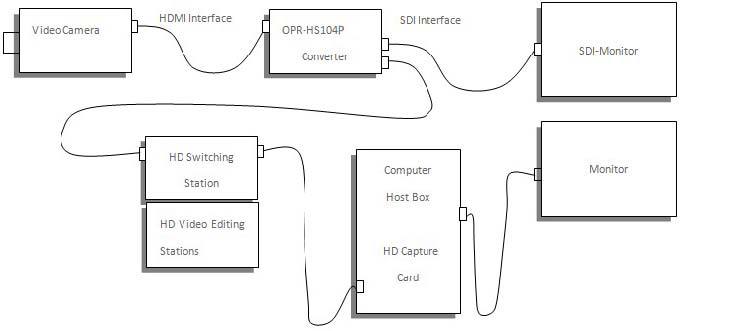

应用（Application）
*军事指挥与控制
****指挥与控制
****交通管理
*能源电力供应行业
****部门、***系统
*商业展示、多媒体功能厅
