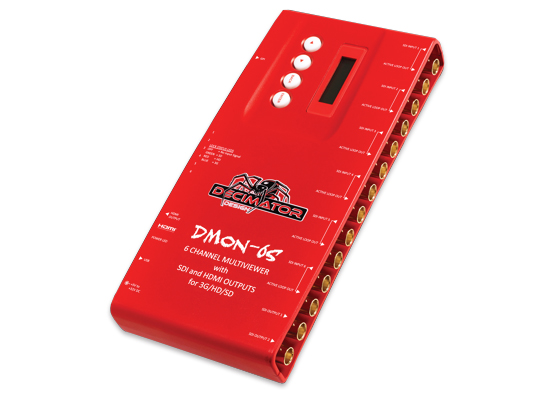

DMON-6S
6通道多画面分割器,带自定义布局/UMD/音频计量/格子线/Tally
|
产品特色
低成本（3G/HD/SD）-SDI 1到6路多画面分割器或6到1路输入多路转换器 自定义布局含各种标准布局 每窗口16字符UMD叠加，可单独启用，自定义设置位置和尺寸 每窗口16通道音频计量叠加，可单独启用，自定义设置位置和尺寸 每窗口安全动作和安全标题叠加，可单独启用和调整 每窗口***交叉叠加，可单独启用 音频ID叠加 信号输出可以应用到信号输出盒（默认）、外部安全动作区或边框 信号输出盒允许每窗口提供4个信号输出 使用全屏缩放在输入之间快速切换 在全屏和多画面分割器模式下可以选择输出格式 每个输入的缓冲***短，可实现异步输入 链接（3G/HD/SD）-SDI和HDMI输出 6 x（3G/HD/SD）-SDI输入，具有自动检测功能（共支持26种格式） 6 x（3G/HD/SD）-SDI的每路输入带有效环路 每个象限***于其他象限，允许同时显示任意帧速率的任意 3G/HD/SD格式 每象限的宽高比可变 在直通模式下，所选的输入直接传输到（3G/HD/SD）-SDI和HDMI输出。 DMON-6S是真正便携的转换器，采用我们全新、易于使用的LCD和按钮控制系统。这将便于您使用大多数神奇的功能，不再需要使用复杂的LED/按钮控制、指拨开关，并且不必随身携带计算机来更改简单的设置。 此设备还包括： 37针D-SUB上的32 GPI，用于Tally和远程切换 37针D-SUB上的RS422/485，用于动态UMD和Tally USB端口，用于控制和固件更新 坚固的铝盒 金属螺纹锁定直流电源插座 电源、HDMI线缆和USB线缆
|
|
规格
|
SDI输入和输出格式： 3G：***PTE 424M@2.97和2.967Gb/s 1080p@60/59.94/50Hz HD：***PTE 292M/274M/296M@1.485和 1.435Gb/s 1080i@60/59.94/50Hz 1080p/psf@30/29.97/25/24/23.98Hz 720p@60/59.94/50/30/29.97/25/ 24/23.98Hz SD：***PTE 259M@270Mb/s 625i50 525i59.94
|
LCD/按钮菜***项：
HDMI输出类型 输出选择 多画面分割器输出格式 多画面分割器窗口数 多画面分割器布局 多画面分割器音频源引用 多画面分割器 全屏缩放 输入路由 GPI模 设置 |
HDMI输出格式： 1080p@60/59.94/50Hz 1080i@60/59.94/50Hz 1080p@30/29.97/25/24/23.98Hz 720p@60/59.94/50/30/29.97/25 625i50 525i59.94
|
| 输入：
6 x（3G/HD/SD）-SDI 采用Belden 1694A的输入均衡> 100M USB，用于控制和更新
|
输出： 6 x SDI（3G/HD/SD）-SDI有源环通 2 x SDI（3G/HD/SD）-SDI HDMI A型
|
尺寸： 220mm x 103.7mm x 29.5mm (8.7” x 4.1” x 1.2”)
|
|
电源： +5V到+24V DC， 正极***针 |
LED状态： 电源 6 x信号锁定和传输速率 |
