1、概述
空压机作为动力输出设备在各行各业中应用广泛，功率从几个千瓦到几百个千瓦不等，耗电量在整个生产过程中占比很大。
空压机的工作过程为：空压机电机启动完毕，其气缸的进气阀打开，开始吸入空气，并把吸入的空气进行压缩，当气缸内压缩空气的气压P达到上限值P1时，进气阀关闭，电机处于卸载状态；随着生产动力耗气量的消耗增加，空压机气缸内的气压P慢慢降低，当降低到下限值P2时，空压机进气阀开启，电机转为加载状态，之后气压P开始上升。
如此这般，空压机电机一直处于“加载”与“卸载”交替运行，当电机处于卸载状态时，空压机电机完全是在做无用功，电能被完全白白浪费掉。而气压值P一直在上限值P1与下限值P2之间变化，事实上生产对气压P的要求只要不低于下限值P2就可以了，气压从P2上升到P1的“爬坡压力”所消耗的电能很巨大，而这部分所消耗的电能完全属于多余而被白白浪费。
2、工作原理
参照空压机气缸的上限压力P1值与下限压力P2值，在保瓦博士空压机节电控制柜的PID控制器上设定一个目标压力值P0（一般P0的值比下限值P2大0.02MPa即可）。空压机启动后，空压机节电控制柜的附件压力传感器会实时监测空压机气缸的压力，并把压力信息转换为数字信息传递给节电柜的***处理PID控制器，PID控制器会把即时压力P值与目标值P0进行对比，并进行微积分运算。PID控制器根据运算的结果，结合即时压力P值与目标值P0的对比情况，给节电柜内变频控制单元下达指令，变频控制单元根据指令调节空压机电机的转速，使电机的转速与生产所需的压缩空气气压达到***佳配合。
这样既能使空压机供气气压控制在比较平稳的范围之内，达到***佳的“恒压供气”，优化了生产的动力供气，又使空压机消耗在卸载，以及“爬坡压力”上的的耗电完完全全节省下来，大大降低空压机的电费开支，节电率达到15-40%。
空压机采用节能改造前、后的压力控制对比及节能图标
普通空压机无论是活塞机还是螺杆机，都会存在2公斤（0.2MPa）左右的压力差，由于压力差而产生的浪费严重。空压机采用节能改造后，不仅能大大节省耗电，还始终以恒压方式供气，而受到了众多用户的青睐！
3、空压机节能改造的优点
l 节约电能，***高回报
与传统控制的压缩机相比，空压机节电控制柜控制压缩机在节约电能方面具有***实际的意义，根椐用气量的不同来随时改变空压机的供气量，这是***经济的运行工况，节约电能一般在20%以上。
事实证明，浙江某生产轮胎的上市公司的1台250KW空压机上安装我司的空压机节电控制柜后，每小时节省52度电，这台空压机每天24小时运行，通过计算每年可以节省约45万度电，换算成电费每年约节省36万元。这个上市公司全厂的4台200KW-280KW空压机全部安装了我司的空压机节电控制柜，每年节省的电费超过100万元。以设备的平均使用寿命10年做计算，这4台空压机节电控制柜可以为这个上市公司节电电费超过1000万元。
l 优良的软启动，降低运行成本
传统压缩机运行成本由三部份组成：初始采购成本，维护成本和能源成本，其中能源成本约占75%。通过节能改造后，不仅有效降低能源成本，还由于空压机节电控制柜具备优良的软启动功能，大大降低了启动而产生的大电流，减少了空压机由于启动而对电网及其它电气元器件的冲击，延长了其使用寿命，降低了设备的运行维护成本。同时，因为空压机进行节能改造后，能做到完全意义上的“恒压供气”，避免了压力过高而对供气管道的危害，降低了管道的维护成本。
l 完全人性化的智能管理平台
空压机进行节能改造后，是通过压力传感器所监测到的压力信号来进行自动调节空压机的排气量，完全实现恒压按需供气，优化了供气质量。完全智能化的“闭环”控制系统，无需人工调节。
另外，根据用户的现场情况及用户的需求，还可以在空压机节电控制柜上加装智能操作管理平台，通过PLC、人机界面、AD数据模块、压力传感器、数据线等等，再加上专用的编程系统，实现运程或就地更加人性化的管理。完全的中文液晶操作界面，漂亮而人性化的管理平台，让您远程或就地操作更方便，所有空压机的运行参数一目了然。
同时，如果您的空压机是“一用一备”或者是“几用几备”的模式，我们还可以把所有的控制集中到一起，实现一个空压机节电控制柜控制多台空压机，在实现恒压供气的前提下，自动或人工集中控制各空压气的启动与停止。
l 噪音低
变频空压机运行平稳、缓速，既无普通螺杆机的频繁加卸声，更不像活塞机有突然的启动声，而且避免了普通螺杆机长期高速的高负载声。
l 节电/旁路双回路控制
空压机节电控制柜采用节电/旁路双回路控制，可实现无障碍自动与手动转换，确保设备永不故障停机，这样既节约了电费成本，又保证了生产的正常进行。
变频器的安装环境
1.安装环境要求
(1) 安装在通风良好的室内场所，环境温度要求在-10ºC~40ºC的范围内，如温度超过40ºC时，需外部强制散热或者降额使用。
(2) 避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。
(3) 严禁安装在有腐蚀性、***性气体的场所。
(4) 湿度要求低于95%RH，无水珠凝结。
(5) 不可在机械冲击、振动场合下使用。
(6) 尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。
2.安装方向与空间
(1) 一般情况下应立式安装。
(2) 安装间隔及距离***小要求，如图2-1所示。
(3) 多台变频器采用上下安装时，中间应用导流隔板，如图2-2所示。
图2-1 图2-2
变频器面板的拆卸和安装
拆卸:用十字螺丝刀把四个螺钉卸下来，即可卸下壳体。
安装:将安装螺孔对齐后，上好螺钉即可。
变频器配线的注意事项
注意：
(1) 接线前，确保已完全切断电源10分钟以上，否则有触电***。
(2) 严禁将电源线与变频器的输出端U、V、W连接。
(3) 变频器本身机内存在漏电流，为保证安全，变频器和电机必须安全接地，接地线一般线径为3.5mm²以上铜线，接地电阻小于10Ω。
(4) 变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。
(5) 变频器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装置,如图3-3。
(6) 为提供输入侧过电流保护和停电维护的方便，变频器应通过中间断电器与电源相连。
(7) 继电器输入及输出回路的接线(X1~X6、FWD、REV、OC、、DO)，应选用0.75mm²以上的绞合线或屏蔽线，屏蔽层一端悬空另一端与变频器的接地端子PE相连，接线长度小于50m。
***：
(1) 确保已完全切断变频器供电电源，操作键盘的所有LED指示灯熄灭，并等待10分钟以上，然后才可以进行配线操作。
(2) 确认变频器主回路端子P+、P-之间的直流电压值在降至DC36V以下后，才能开始内部配线工作。
(3) 只能由经过培训并被***的合格***人员进行配线操作。
(4) 通电前注意检查变频器的电压等级是否与供电压的一致，否则可能造***员***和设备损坏。
通风系统：锅炉鼓、引风机，窑炉引风机，通风风机，***空调送风风机，冷却塔风机，除尘风机，罗茨风机等各类风机系统。
供水系统：恒压供水水泵，***空调冷冻、冷却泵，自来水厂给水泵、加压泵，锅炉供水泵，车间机床冷却循环水供水泵，酒店热水泵，污水处理站各类泵，离心泵，泥浆泵，音乐喷泉，草地喷水等各类水泵系统。
塑胶橡胶：塑胶厂的注塑机，吹塑机，吹瓶机，吹膜机，成型机，废料破碎机；橡胶厂的成型机，挤压机，万马力机，搅拌机，密炼机等。
陶瓷行业：球磨机，窑炉引风机，干燥塔风机，原料搅拌机，柱塞泵，空气压缩机。
印染纺织：编织机，粘胶纺丝机，印花机，纺纱机，卷线机，筒子机，织布机，整经机，圆盘针织机，高温染色机，丝光机，锅炉引风机，空压机等。
造纸化工：传送带，造浆机，打浆机，纸浆搅拌机，鼓风机，脱水离心机，真空泵，循环泵、污水处理泵；过滤机，***泵，气体压缩机等。
挖掘***：油田抽油机，油田注水泵，油田输油泵；矿山传送带，破碎机，浮选机，矿料搅拌机，煤井通风机，洗煤机，水泥厂风机、传送带等。
钢铁五金：钢铁厂辊道机，高炉送料、送风机，转炉除尘风机，轧钢机，空气压缩机；五金类工厂的车床，冲床，铣床，磨床，刨床，拉丝机，自动生产线；通用机械加工类工厂的食品机械，印刷机械，包装机械，成型机械，塑料机械等。
变频器发生以下情况，公司将提供保修服务：
（1）保修范围仅指变频器本体；
（2）正常使用时，变频器在18个月内发生故障或损坏，公司负责保修；18个月以上，将收取合理的维修费用；
（3）在18个月内，如发生以下情况，也应收取一定的维修费用：
不按使用说明书的操作步骤操作，带来的变频器损坏；
由于水灾、火灾、电压异常等造成的变频器损坏；
连接线错误等造成的变频器损坏；
将变频器用于非正常功能时造成的损害；
（4）有关服务费用按照实际费用计算。如有合同，以合同优先的原则处理。
***和维护
变频器使用环境的变化，如温度、湿度、烟雾等的影响，以及变频器内部元器件的老化等因素，可能会导致变频器发生各种故障。因此，在存贮、使用过程中必须对变频器进行日常检查，并进行定期***维护。
日常维护
在变频器正常开启时，请确认如下事项：
（1）电机是否有异常声音及振动。
（2）变频器及电机是否发热异常。
（3）环境温度是否过高。
（4）负载电流表是否与往常值一样。
（5）变频器的冷却风扇是否正常运转。
定期***及维护
1、定期维护
变频器定期***检查时，一定要切断电源，待监视器无显示及主电路电源指示灯熄灭后，才能进行检查。检查内容如表1所示。
2、定期***

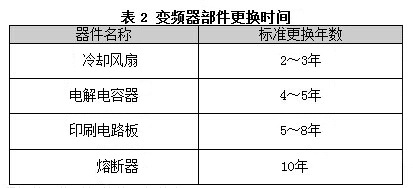

为了使变频器长期正常工作，必须针对变频器内部电子元器件的使用寿命，定期进行***和维护。变频器电子元器件的使用寿命又因其使用环境和使用条件的不同而不同。如表2所示变频器的***期限仅供用户使用时参考。
以上变频器部件更换时间的使用条件为：
（1）环境温度：年平均30℃。
（2）负载系数：80%以下。
（3）运行时间：每天12小时以下。
