材质： |
纯铝 |
|---|---|
|
产地： |
浙江乐清 |
|
产品认证： |
IOS9001 |
|
品牌： |
巨泽 |
|
型号： |

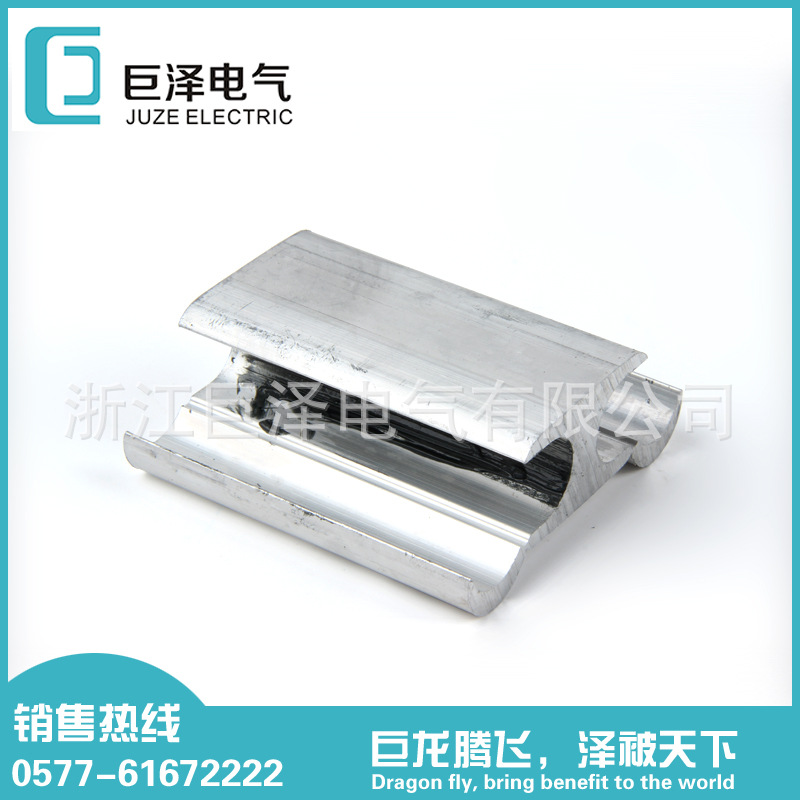

诚信企业H型线夹LH22电缆线夹 铝合金线夹电力金具稳定可靠 |
详细说明
一、用途

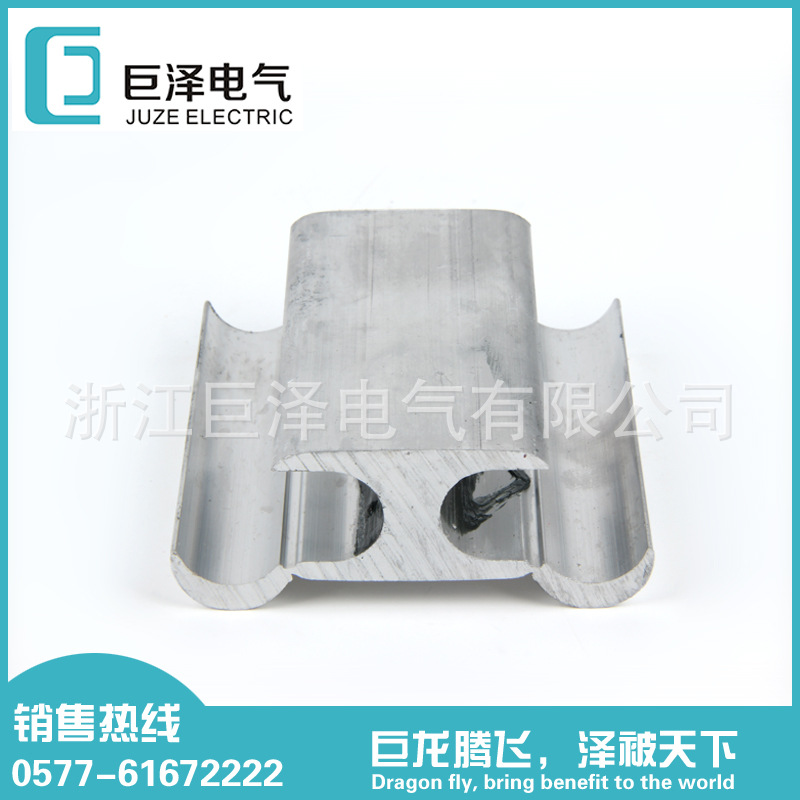

架空高压及低压电力线路杆塔的跳线、分支线、引线、接户线、进屋线等导线压接连接。H型压接夹系纯铝制成，线钩灌有防氧保护油，适合于铝导线对铝导线、铝导线对铜导线之间压接连接，具有一体成型***包裹导线、导电性能***、电流分布均匀温升低、节能等特点。
二、规格范围
|
型号 |
规格 |
压接 |
硅橡胶绝缘护罩型号 |
|||||
|
A线钩 |
B线钩 |
压模 |
次数 |
长度（mm+1） |
||||
|
外径（mm） |
截面积（mm2） |
外径（mm） |
截面积（mm2） |
|||||
|
LH11 |
4.8-8.2 |
16-35 |
4.8-8.2 |
16-35 |
0-0 |
2 |
44 |
LHZ-1 |
|
LH21 |
8.3-14.0 |
50-95 |
4.8-9.6 |
16-50 |
1-2 |
3 |
63 |
LHZ-2 |
|
LH22 |
10.0-14.0 |
50-95 |
10.0-14.0 |
50-95 |
1-2 |
3 |
63 |
LHZ-2 |
|
LH31 |
13.0-22.4 |
95-240 |
4.8-11.4 |
16-70 |
3-5 |
3 |
63 |
LHZ-2 |
|
LH32 |
13.0-22.4 |
95-240 |
11.6-16.0 |
70-150 |
3-5 |
3 |
63 |
LHZ-2 |
|
LH41 |
16.2-22.4 |
150-240 |
16.2-22.4 |
150-240 |
3-5 |
4 |
114 |
LHZ-3 |
|
LH51 |
22.4-25.9 |
300-400 |
10.0-14.5 |
70-120 |
3-5 |
3 |
89 |
LHZ-3 |
|
LH52 |
22.4-25.9 |
300-400 |
14.6-18.0 |
120-185 |
3-5 |
3 |
89 |
LHZ-3 |
|
LH53 |
22.4-25.9 |
300-400 |
18.9-22.4 |
185-240 |
3-5 |
4 |
118 |
LHZ-3 |
|
LH54 |
22.4-25.9 |
300-400 |
22.4-25.9 |
300-400 |
3-5 |
4 |
118 |
LHZ-3 |
三、安装说明
1、检查接线种类、线径、截面，选用合适的H型压接夹。
2、导线压接部位，压接前应以钢丝刷刷干净。
3、整理导线，避免弯曲、脱股、损坏等情形，线尾整修后用熟料带绑固。
4、将压接夹型号指定压接模具套入压接工具内。
5、将导线套入H型压接夹之合适线钩，线夹外侧导线留20-30mm，并弯
曲H型压接夹两侧旁盖，遮盖导线。应注意压接后铜导线在铝导线下方。
6、按指定压接顺序及压接次数压接。凡需压接三次或三次以上的，均应由夹
中间先压，再分别向两侧，依序一左一右向末端压接。
7、目视检视压接成果。
8、绝缘线压接完成后，尚需做绝缘处理。
