48芯金属光缆分纤箱

FTTH光纤分纤箱|光缆分纤箱(Fiber Access Terminal),一般位于用户接入点,实现配线光缆与***光缆的接续、分纤、配线等功能。|FTTH分光分纤箱|光缆分纤箱|分路箱|分纤箱|光缆分线盒|FTTH BO***纤分纤箱|FTTH光缆分纤箱|FTT***缆分纤盒(optical fiber distribution box,简称ODB)中华人民共和国通信行业标准光缆分纤箱YD/T 778-2006《光缆分纤箱》Q/CT 2354-2011《光缆分纤箱技术要求》适用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光跳线引出光信号,实现光配线功能。适用于光缆和配线尾纤的保护性连接,也适用于光纤接入网中的光纤终端点采用分光分纤箱,适 用于多种使用场景: 室内、 室外、挂墙、挂杆、新老 楼盘,FTTH光纤***网。

FTTH光分路器箱|FTTH光缆分纤箱规格：（1分4、1分8、1比16、1：32、1X64分光分纤箱）

FTTH光纤分纤箱|FTT***缆分线箱规格：（6芯、12芯、16芯、24芯、32芯、48芯、72芯、96芯、144芯光纤分线箱）

【订货指南（销售***：13736014228）***：411531611】

1、 执行标准：YD/T 2150-2010《光缆分纤箱》/YD/T 778-2006《光纤配线架》/ YD/T 988-2007《通信光缆交接箱》

2、适用范围：一般位于用户接入点，实现配线光缆与***光缆的接续、分纤、配线等功能。在FTTx-ODN网络中可配合光分路器，同时实现分光功能。

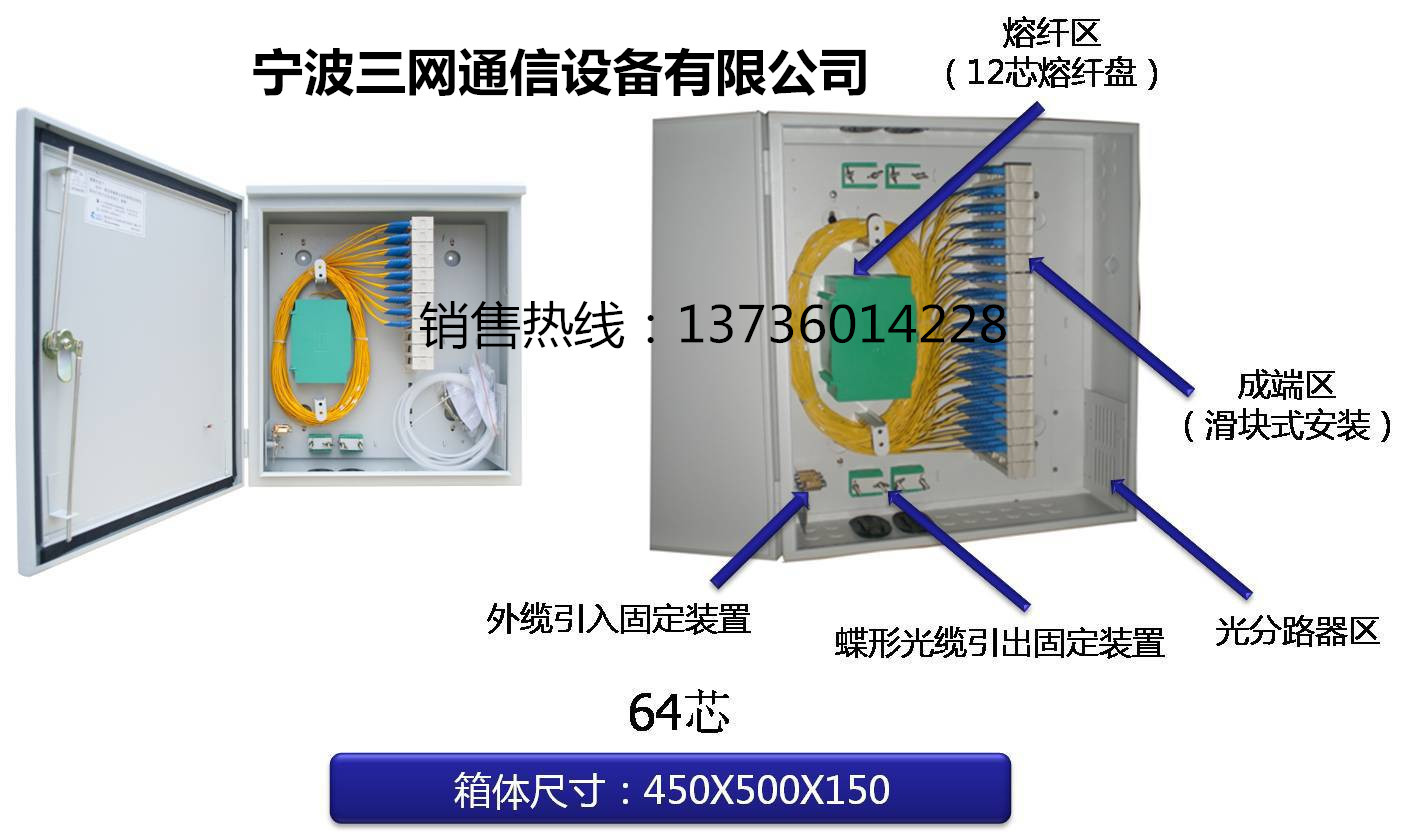

3、内部结构：由箱体、接地组件、内部结构件、光纤终接装置、光纤存储装置、熔接保护套管、光分路器固定装置、光缆固定装置、皮线光缆固定装置及必备附件组成。按使用环境分类，可分为室外型和室内型。

4、主要技术参数

工作温度：室内型：-40℃～ +60℃；

          室外型：一40℃～+60℃；

5、总体结构描述

（1）箱体前门配锁，箱锁有很好的防撬性，箱门开启角度大于120，使用单开门方式。

（2）采用上下垂直缺口开孔（室内型），箱体的顶部与底部各配置1进线孔、1出线孔(室外型底部配置1进线孔、1出线孔)，且光缆固定与保护装置应能满足至少4根普通光缆固定及引入用户蝶形光缆固定的需求。

（3）光缆分纤箱中的光纤熔接盘片采用开启式，容量为满配，可以叠加扩容，外形尺寸不宜超过140*90*12mm（长*宽*高）。

（4）光缆引入时其弯曲半径大于光缆直径的20倍。

（5）光缆光纤在箱内布放时，不论在何处转弯，G.652光纤的曲率半径不小于30mm，G.657光纤的曲率半径不小于15mm。

（6）尾纤的连接器采用SC/FC型。尾纤与跳纤的外径不应超过2mm，采用外径为2mm规格的尾纤与跳纤。

（7）法兰盘（法兰卡）安装装置采用滑轨式，方便后期维护人员检修。

（8）盒内有明晰的线序示名标志，箱门内侧应有存放记录表的设施。

（9）引入蝶形光缆固定后的***小弯曲半径不小于10mm，在箱体内的预留长度不小于0.5m。

（10）机箱内光纤的终端、熔接、存储，在满容量范围内方便地成套配置。

（11）连接器插拔耐久性寿命＞1000次。

室内型光缆分纤箱规格尺寸:

室外型光缆分纤箱规格尺寸:

尾纤、适配器执行标准-览表

6、光电性能

（1）连接器衰减（插入、互换、重复）≤0.3dB；

（2）回波损耗：APC型≥60dB，UPC型≥50dB，PC型≥45dB；

（3）其余性能指标均符合YD/T1437-2006 ODF行业标准及相关行业标准要求。

7、附件表
