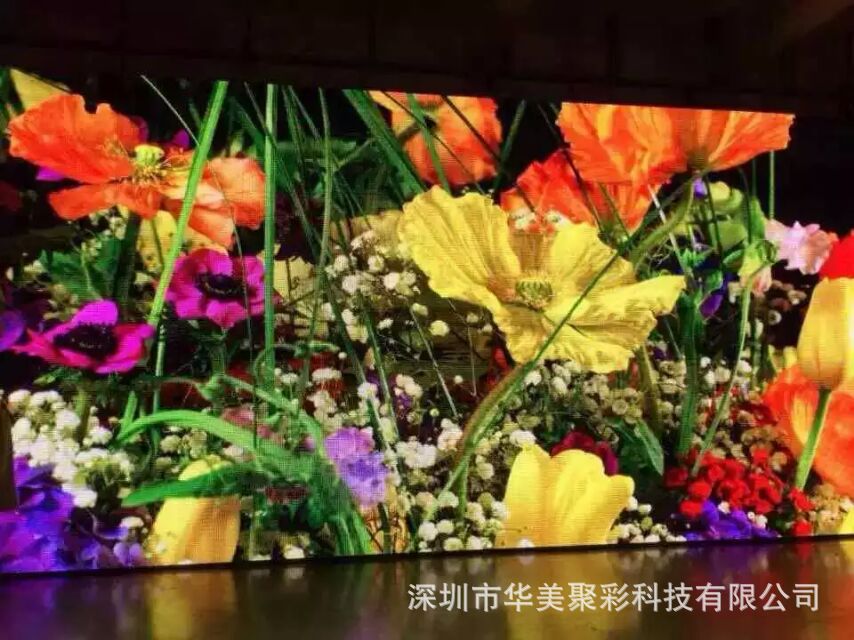

室内P6全彩LED大屏幕工程

说  明

技 术 指 标 参 数

1、技术参数

1）*** 佳 视距：≥ 6  m

2）*** 佳 视角：水平 120  度，垂直 120  度

3）环 境 温度：存贮 - 20  ℃ ～ + 40  ℃，工作 - 20  ℃ ～ + 40  ℃

4）相 对 湿度： 10  %～ 90  %RH

2、供电参数

1）工 作 电压：AC220V&plu***n;10％，50Hz（三相五线制）

2）屏体平均功耗：  420  W/m2

3）屏体***大功耗：  870  W/m2

3、控制系统

1）控 制 主机：联想开天主机或同档次计算机以上

2）操 作 系统：WIN 98/ 2000/ NT/XP

3）控 制 方式：同步控制

4）显  示  卡：DVI显卡

5）编  辑  卡：PCTV卡

4、主要技术参数

1）驱 动 器件：采用LED专用驱动器件

2）驱 动 方式：   1/8   扫，   MBI5020   驱动

3）换 帧 频率：≥  120   帧/秒

4）刷 新 频率：≥  400   帧/秒（保证画面在摄象机录像时候无抖动）

5）灰度 /颜色：红绿蓝各1024级，可显示16.7M颜色

6）白平衡亮度：≥   1800   cd/m2

7）亮度调节方式：软件调节100级可调

8）视 频 信号：PAL/NTSC

9）视频输入/输出方式：八路输入/八路输出

10）控制系统采用：PCTV非线性编辑卡＋DVI显卡＋全彩控制卡＋光纤传输

11）对地漏电：＜2mA

11）平均无故障时间：≥10000小时

12）寿    命：10万小时

13）平 整 度：任意相邻像素间≤0.5mm，模块拼接间隙<1mm

14）均 匀 性：像素光强、模块亮度均匀

15）电源开关：自动开关

16）开关电源负荷：5V/40A

17）计算机显示模式：800×600，1024×768

18）有效通讯距离：≤120m（国标超五类双绞线，无中继

≤300m（多模光纤传输），≤10公里（单模光纤传输），

5、软件

LED通用播放软件（MDK）

6、保护技术

1）防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能

2）防水等级：   IP20

7、播放内容

文本文件，WORD文件，所有图片文件（BMP／JPG／GIF／PCX．．．），所有的动画文件（MPG ／MPEG／MPV／MPA／***I／VCD／SWF／RM／RA／RMJ／ASF．．．）。

8、拼装结构

单元模组化结构设计，屏面采用模组——显示箱体——显示屏组合拼装结构，组装方便。
