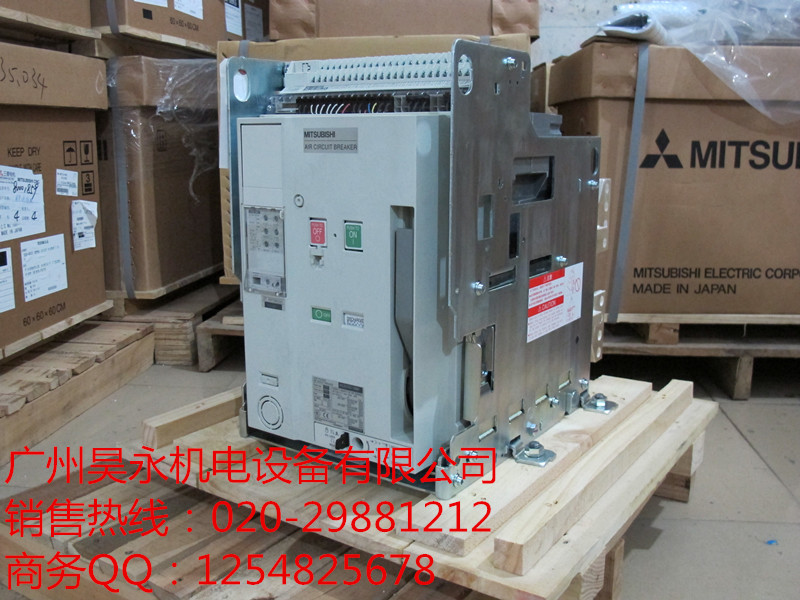

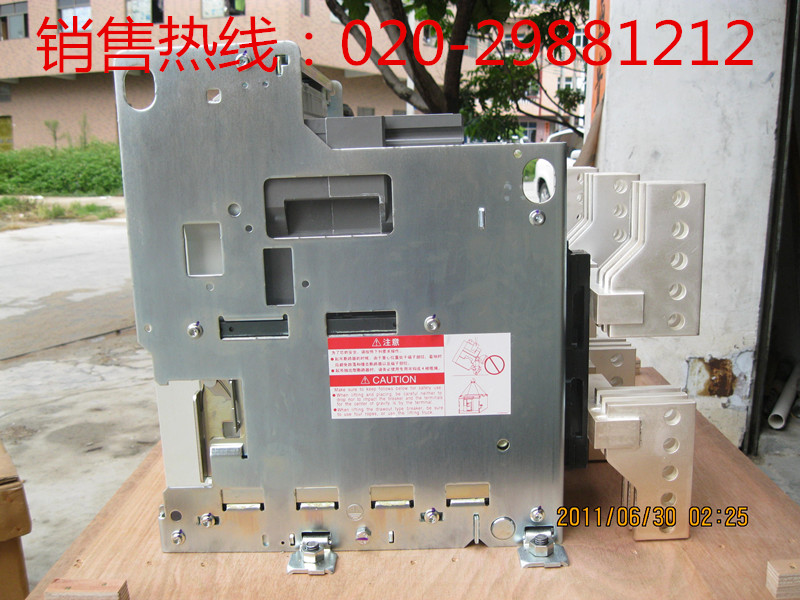

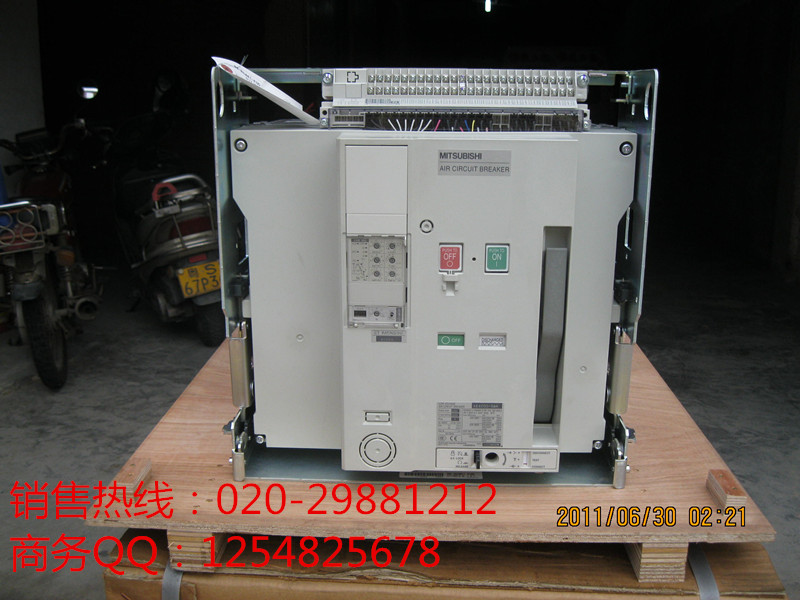

AE2500-SW三菱框架式断路器详细介绍：
用途简介
WS系列Super AE低压空气断路器可安装在低压配电柜中作主开关，用于交流
50Hz，额定工作电压400V、690V，额定绝缘电压1000V，额定工作电流6300A
及以下的配电网络中，用来分配电能和保护线路及设备免受过载、短路、欠
电压和接地故障等的危害。具有多种保护模块、通讯模块，提高电网运行的
安全性、可靠性，并可满足配电系统自动化的需求。
工作条件
周围空气温度为-5℃～+40℃，且24小时内的平均值不超过+35℃；
安装地点的海拔不超过2000米（6600英尺）；
空气相对湿度在***高温度为+40℃时85％以下；
断路器应安装在不含***、氨气等腐蚀性气体的空气中使用，无******
和无导电尘埃等***绝缘的地方；
断路器安装在柜体小室内，且加装门框，防护等级达IP40。
正常使用约15年后更新，具体参见使用说明书。
特殊工作环境下的使用，请另咨询。
产品型号：
框架AE1000-SW 3P 500-1000A D/O MOTOR （UVT）抽出式
框架AE1000-SW 3P 500-1000A FIX MOTOR （UVT）固定式
框架AE1000-SW 4P 500-1000A D/O MOTOR （UVT）抽出式
框架AE1250-SW 3P 625-1250A D/O MANUAL抽出式（手动）
框架AE1250-SW 3P 625-1250A D/O MOTOR （UVT）抽出式
框架AE1250-SW 3P 625-1250A FIX MANUAL固定式（手动）
框架AE1250-SW 3P 625-1250A FIX MOTOR （UVT）固定式
框架AE1250-SW 4P 625-1250A D/O MANUAL抽出式（手动）
框架AE1250-SW 4P 625-1250A D/O MOTOR （UVT）抽出式
框架AE1250-SW 4P 625-1250A FIX MOTOR （UVT）固定式
框架AE1600-SW 3P 800-1600A D/O MANUAL抽出式（手动）
框架AE1600-SW 3P 800-1600A D/O MOTOR （UVT）抽出式
框架AE1600-SW 3P 800-1600A FIX MOTOR （UVT）固定式
框架AE1600-SW 4P 800-1600A D/O MANUAL抽出式（手动）
框架AE1600-SW 4P 800-1600A D/O MOTOR （UVT）抽出式
框架AE2000-SW 3P 1000-2000A D/O MANUAL抽出式（手动）
框架AE2000-SW 3P 1000-2000A D/O MOTOR （UVT）抽出式
框架AE2000-SW 3P 1000-2000A FIX MANUAL固定式 （手动）
框架AE2000-SW 3P 1000-2000A FIX MOTOR （UVT）固定式
框架AE2000-SW 4P 1000-2000A D/O MOTOR （UVT）抽出式
框架AE2000-SWA 3P 1000-2000A D/O MANUAL 抽出式（手动）
框架AE2000-SWA 3P 1000-2000A D/O MOTOR （UVT）抽出式
框架AE2500-SW 3P 1250-2500A D/O MANUAL抽出式（手动）
框架AE2500-SW 3P 1250-2500A D/O MOTOR （UVT）抽出式
框架AE2500-SW 3P 1250-2500A FIX MANUAL固定式（手动）
框架AE2500-SW 3P 1250-2500A FIX MOTOR （UVT）固定式
框架AE2500-SW 4P 1250-2500A D/O MOTOR （UVT）抽出式
框架AE3200-SW 3P 1600-3200A D/O MANUAL抽出式（手动）
框架AE3200-SW 3P 1600-3200A D/O MOTOR （UVT） 抽出式
框架AE3200-SW 3P 1600-3200A FIX MANUAL固定式（手动）
框架AE3200-SW 3P 1600-3200A FIX MOTOR （UVT）固定式
框架AE3200-SW 4P 1600-3200A D/O MOTOR （UVT）抽出式
框架AE4000-SWA 3P 2000-4000A D/O MANUAL抽出式（手动）
框架AE4000-SWA 3P 2000-4000A D/O MOTOR （UVT）抽出式
框架AE4000-SWA 3P 2000-4000A FIX MOTOR （UVT）固定式
框架AE4000-SWA 4P 2000-4000A D/O MANUAL抽出式（手动）
框架AE4000-SWA 4P 2000-4000A D/O MOTOR （UVT）抽出式
框架AE5000-SW 3P 2500-5000A D/O MOTOR （UVT）抽出式
框架AE5000-SW 3P 2500-500A D/O MANUAL 抽出式（手动）
框架AE5000-SW 4P 2500-5000A 抽出式
框架AE6300-SW 3P 3150-6300A D/O MOTOR （UVT）抽出式
框架AE6300-SW 4P 3150-6300A 抽出式
框架AE630-SW 3P 315-630A FIX MOTOR （UVT）固定式
框架AE630-SW 3P 315-630A D/O MOTOR （UVT） 抽出式
框架AE630-SW 3P 316-630AFIX MANUAL固定式 （手动）
框架AE630-SW 4P 315-630A D/O MOTOR （UVT）抽出式
额定框架电流等级（A）Icu/Ics
A***00V6301000 12501600200025003200400050006300
AE-SW
系列65/65kAAE630
-SWAE1000
-SWAE1250
-SWAE1600
-SWAE2000
-SWA
100/100kAAE2000
-SWAE2500
-SWAE3200
-SW AE4000
-SWA
130/130kAAE4000
-SWAE5000
-SWAE6300
-SW
可选附件
脱扣器附件 电器附件 机械附件 抽出式附件
扩展模块（EX1）
显示模块（DP1,DP2）
MCR 开关（MCR-SW）
温度报警（TAL）
N极CT （NCT）
外部 ZCT （ZCT）
VT 模块（VT）
辅助开关（AX）
电动储能装置（MD）
合闸线圈（CC）
分励脱扣装置（SHT）
失压脱扣装置（UVT）
OCR 脱扣报警（AL）
电容脱扣装置（COT）
按钮盖（BC-L）
计数器（CNT）
圆柱锁（CYL）
端子盖（TTC）
门框架（DF）
防尘盖（DUC）
相间隔板（BA）
机械联锁（MI）位置开关（CL）
短接B接点（SBC）
提升吊钩（HP）
安全挡板（SST）
安全挡板锁（SST-lock）
防误插入装置（MIP）
试验连接线（TJ）
