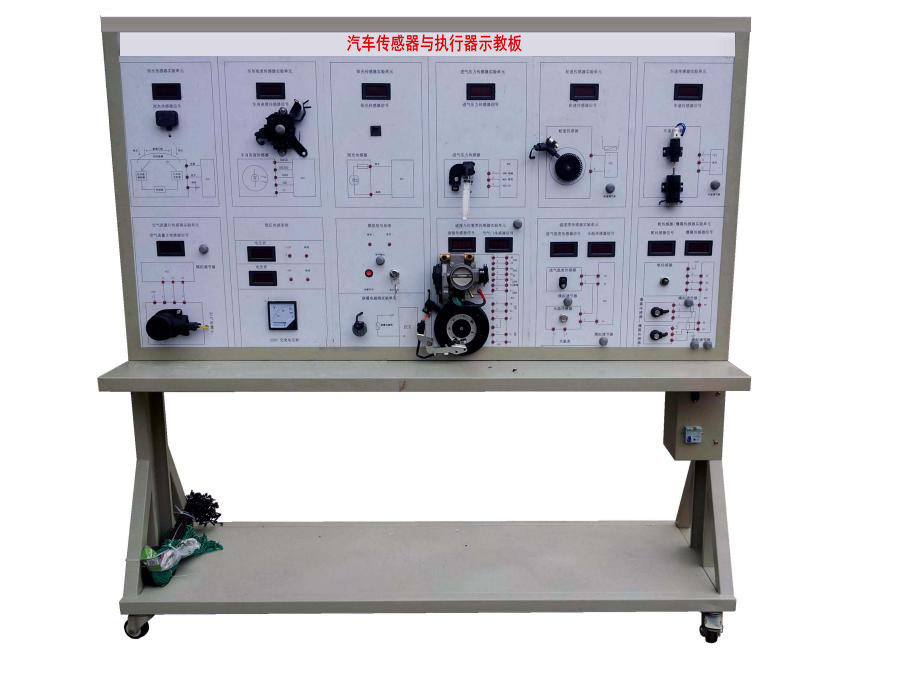

YUY-6013汽车传感器与执行器示教板

一、产品简介
该设备采用汽车传感器与执行器系统的真实部件，充分展示汽车传感器与执行器系统的组成结构和工作过程。
适用于学校对汽车传感器与执行器系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二．功能特点
1.采用完整的发动机传感器与执行器部件，使用曲轴传感器信号轮，模拟发动机运行；
实验插接导线连接好后，可真实演示发动机传感器、控制单元、执行器的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)
2.安装原车发动机控制单元，组合仪表，燃油箱，油泵，油泵继电器，***丝盒，喷油嘴4个，喷油导管，喷油量杯，可移动台架，多个传感器和执行器。
3.示教板面板上绘有彩色喷绘电路图，学员可直观对照电路图对接传感器与执行器，认识和分析汽车传感器与执行器系统的工作原理。
4.示教板上安装有燃油箱，燃油量传感器，发动机控制单元，组合仪表，油泵继电器，点火开关，诊断座，***盒，安装喷油嘴和量杯，面板上安装有检测端子，可直接在面板上检测发动机控制系统电路元件的电信号。
5.设备面板上传感器侧安装有检测端子，可直接对接传感器与执行器。
6.模拟曲轴位置传感器信号，可使燃油泵工作，喷油嘴喷油，火花塞点火。
7.设备上安装有诊断座，可连接专用或通用型，对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
8.设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
9.设备底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮装置，移动灵活。
10.设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
11.配套汽车多媒体教学系统（16合一）（***时需提供教学系统，未提供者取消***资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车***与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基础；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车***英语；16、汽车教学资源包。
三、技术规格
外形尺寸（约）：1740×600×1700mm(长×宽×高)
外接电源：AC 220V&plu***n;10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
燃油压力表：0～10kg/psi
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
