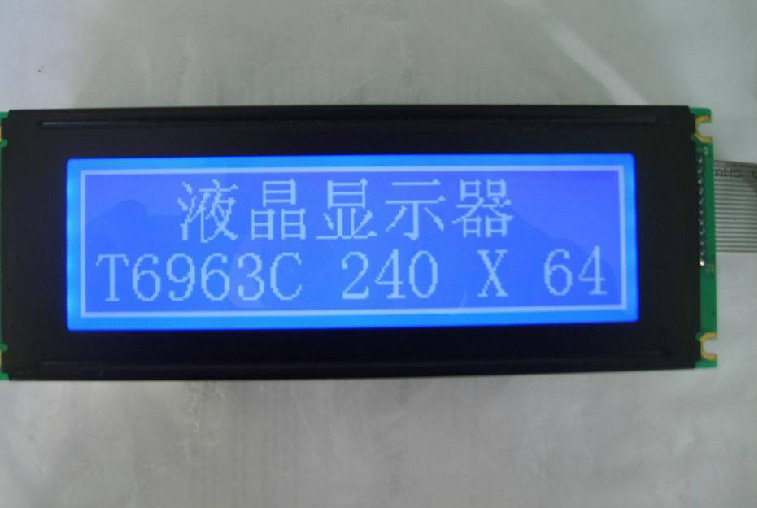

JMD24064A液晶显示模块技术参数：
|
Module Size (W*H*T) 模块尺寸 |
180×65×14.5(MAX) |
|
View Area (W*H) 视域尺寸 |
132×39 |
|
Dots × Dots (W*H) 点数 |
240×64 |
|
Dot Size (W*H) 点大小 |
0.48×0.48 |
|
Dot Pitch (W*H) 点间距 |
0.53×0.53 |
|
Backlight 背光 |
LED |
|
LCD Type & Colour 液晶屏类型及颜色 |
STN：Yellow-Green、Blue，FSTN STN黄绿模式、蓝模式，FSTN黑白模式 |
|
View Angle 视角 |
6 O’clock 6:00视角 |
|
Display Type 显示类型 |
Positive Type，Negative Type 正向显示，负向显示 |
|
Control IC & Package 控制芯片及封装 |
T6963C，***T |
|
Operating Temperature 工作温度 |
-20℃ ~ 70℃ |
|
Storage Temperature 储存温度 |
-30℃ ~ 80℃ |
|
Operating Voltage 工作电压Ta=25℃ |
3.3/5.0V |
|
Supply Current 工作电流Ta=25℃，Vdd=5.0V |
15mA
|
管脚说明
|
Pin |
Symbol |
J1-Description（管脚描述） |
|
1 |
FG |
Frame ground（外框地） |
|
2 |
Vss |
Ground for Logic（地） |
|
3 |
Vdd |
Power supply for Logic（逻辑电压） |
|
4 |
VO |
Power supply for LCD drive（对比度调节） |
|
5 |
/WR |
Write data（写数据） |
|
6 |
/RD |
Read data（读数据） |
|
7 |
/CE |
Chip enable signal（片选使能信号） |
|
8 |
C/D |
Register select signal（指令、数据信号） |
|
9 |
NC |
No Connection（未用） |
|
10 |
/RST |
Reset Signal（复位信号） |
|
11~18 |
DB0~DB7 |
Data Bus lines（数据线0~7） |
|
19 |
FS |
Font selection（字体选择） |
|
20 |
Vout |
Negative voltage output（负电源输出） |
|
21 |
SLA |
Power supply for Backlight (+)（背光正极） |
|
22 |
SLK |
Power supply for Backlight (-)（背光负极）
|
功能特点
|
1. LCM240642显示内容240×64点阵， 点大小0.48×0.48mm2，点间距0.53mm； 2. 显示类型：STN黄绿模式，6:00视角，正向显示；STN蓝模式，6:00视角，负向显示；FSTN黑白模式，6:00视角，正向显示； 3. LED背光； 4. 工作电压：3.3V或5V，不含背光工作电流： 15mA（典型值）； 5. 工作温度：-20℃~70℃，储存温度：-30℃~80℃； 6. 控制器T6963C，芯片封装***T； 7. 改进增强型液晶显示模块，美国专用DC-DC电源。 |
深圳市金马鼎电子有限公司是一家集研发、设计、生产、销售和服务为一体的液晶模块（LCM）生产企业。公司凭借多年的丰富行业经验和强大的实力，为广大客户提供标准品和非标准品（客户定制品），产品涉及图形点阵、字符点阵、段码三大类型，涵盖HTN、STN、FSTN三种模式，融合***T、 TAB（TCP）、COG、COF、COB等结构形式。
公司拥有强大的研发和管理***，完善的质量管理体系。确保能够满足客户从咨询、设计、制造、销售等***的服务和***的技术支持。产品具有抗干扰能力强、温度范围宽、对比度强、亮度高等特点，广泛应用于电力、***、***、安防、仪器仪表、数控设备等工业控制终端显示领域和国防、航天等恶劣环境的特殊显示。
公司主要产品：240128液晶屏 12864液晶屏 1602液晶屏 19264液晶屏 320240液晶屏 24064液晶屏 12232液晶屏 2004液晶屏 160160液晶屏 lcd液晶模块 OLED屏
1.我公司产品种类良多，型号不同，价格属性有所不同，以上价格属性仅供参考，详情请旺旺或来电咨询！
2.以上价格无关运费方面，物流所走路线价格，欢迎来电咨询！
3.为了我们更好的合作，若您有其他需求或要求，拍下前，请先联系我们哦！
