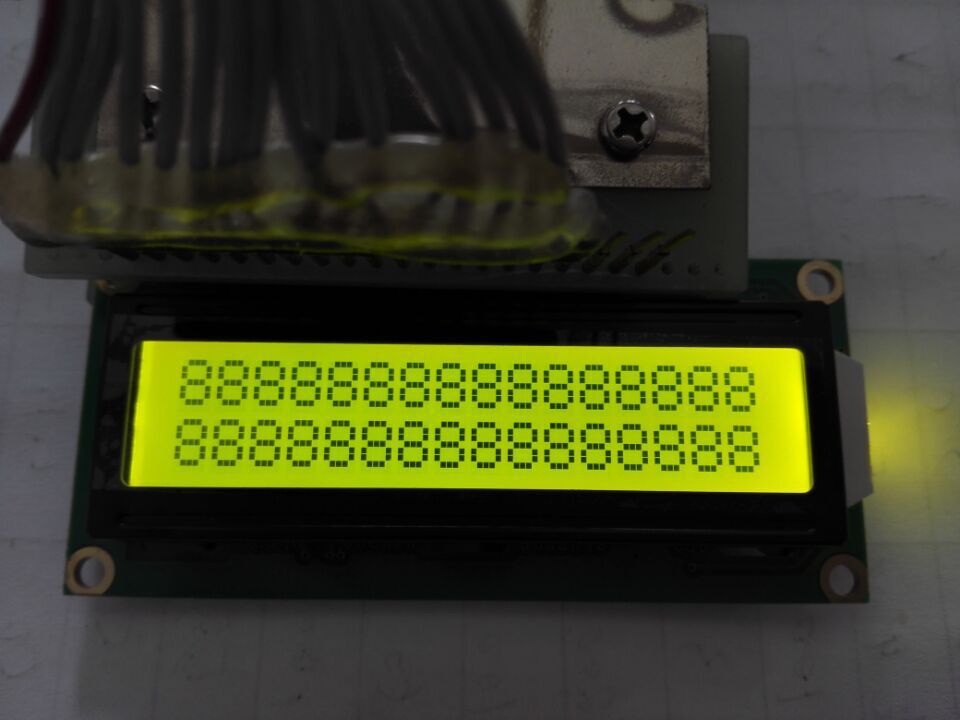

一、1602液晶模块产品资料
编号：JMD1602C
背光 源：LED背光源
工艺类别：COB
外形尺寸：80*36*12.5
可视尺寸：64.5*13.8
点 阵数：16*2
控制 器：SPLC780D
背光颜色：黄绿\白光\翠绿光
显示模式：STN，正显
LCD特性：半透，宽温,6H
模块类型：字符点阵式
产品别名：LCD1602,1602液晶显示模块,1602液晶屏
二、1602LCD显示原理和优势
1. 显示原理
通过电压来改变填充在两块平行板之间的液晶材料内部分子的排列状况，以达到遮光和透光的目的来显示深浅不一，错落有致的图象，而且只要在两块平板间再加上三元色的滤光层，就可实现显示彩***象。液晶是具有流动特性的物质，所以只需外加很微小的力量即可使液晶分子运动，以***常见普遍的向列型液晶为例，液晶分子可轻易的借着电场作用使得液晶分子转向，由于液晶的光轴与其分子轴相当一致，故可借此产生光学效果，而当加于液晶的电场移除消失时，液晶将借着其本身的弹性及黏性，液晶分子将十分迅速的回撤消来未加电场前的状态。
2. 显示特点
a. 显示质量高
由于1602LCD每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，画质高且不会闪烁。
b. 数字式接口
1602液晶屏都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
c. 体积小、重量轻
1602液晶模块通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示屏要轻得多。
d. 功耗低
相对而言，1602液晶显示屏的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示屏要少得多。

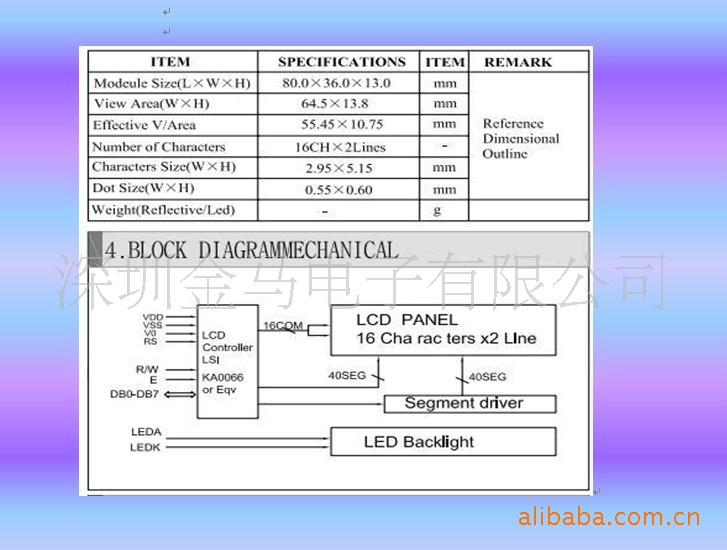

1602LCD主要技术参数：
显示容量:16×2个字符
芯片工作电压:4.5—5.5V
工作电流:2.0mA(5.0V)
模块***佳工作电压:5.0V
字符尺寸:2.95×4.35(W×H)mm
1602液晶模块引脚说明：
第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度***弱，接地时对比度***高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
