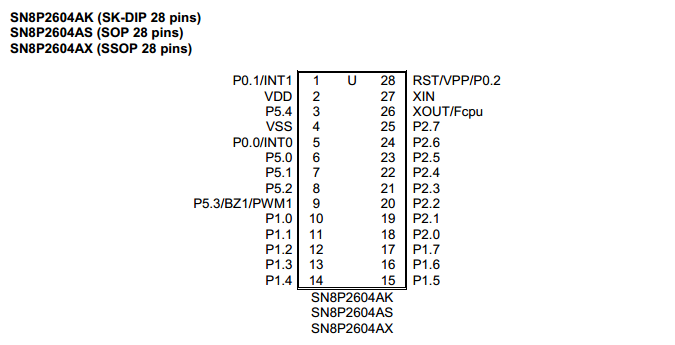

SN8P2604A引脚定义图:
SN8P2604A产品描述:
SN8P2604A 8位微控制器具有高性能,低功耗的特點.指令執行時間為1個時鐘震盪週期的結構使工作速度可達16MIPS。高EFT能力使SN8P2604A適合在高干擾環境下工作。SN8P2604A的IC結構設計***,包括一個大容量(4K-word)的程式記憶體(OTP ROM),128-byte的資料記憶體(RAM), 兩個8位定時/計數器(T0.TC1),一個看門狗計時器,四個中斷源(T0, TC1, INT0, INT1),以及8層堆疊緩存區。此外,用戶可自行選擇晶片的振盪形式,有四種不同的外部振盪結構提供給系統作為時鐘源:高/低速晶體振盪器/陶瓷諧振器和RC振盪器等。SN8P2604A還可以通過程式設定內部RC振盪器作為低速模式時鐘源。
- OTP ROM:4K * 16bits
- RAM:128 * 8bits
- 8層堆疊暫存器
- 雙向輸入輸出:P0,P1,P2,P5
- 內部上拉***阻:P0,P1,P2,P5
- 具有喚醒功能的引腳:P0,P1
- 2個外部中斷:P0.0,P0.1
- 2個內部中斷:T0,TC1
- 一個8位的基本計時器:T0
- 一個8位的計時器/計數器(有PWM和BUZZER):TC1
- 一個內置看門狗計時器
- 外部高速時鐘:晶體,***大16 MHz / RC,***大10 MHz
- 內部低速時鐘:RC,16KHz(3V),32KHz(5V)
- 每條指令週期為一個時鐘週期
- 大多數指令週期為一個週期
- 查表功能(MOVC)定址整個ROM區
需要时请联系,13423998024 邹小姐 或者***咨询:1501876673 !
产品封装:
