产品严格执行SIO9001质量管理要求（通过了SGS认证）保证产品质量

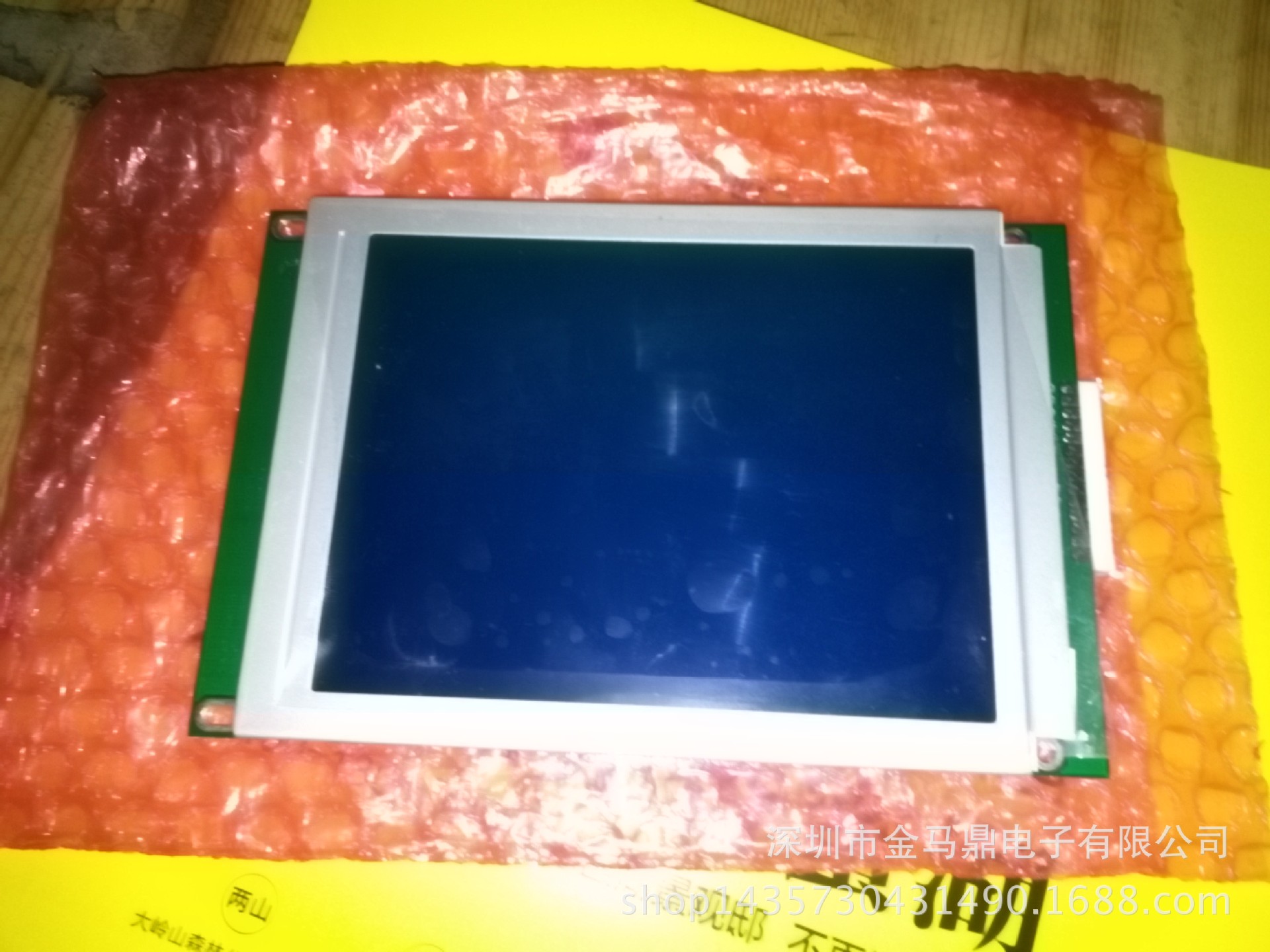

一、JMD320240B（5.1寸）点阵液晶模组模块介绍
JMD320240B是LCD320240系列点阵型液晶显示模块。
二、JMD320240B（5.1寸）点阵液晶模组模块基本参数表特征
| JMD320240B（5.1寸）点阵液晶屏参数表 | |
| 产品型号 | 320240系列 |
| 点阵数 | 320*240 |
| 外型尺寸 | 139*100*12 |
| 视域尺寸 | 103*79 |
| 显示区域 | 95.97*71.97 |
| 像素间距 | 0.30*O.30 |
| 像素尺寸 | 0.27*0.27 |
| 显示模式 | STN,BLUE |
| 背光类型 | WHITE,LED |
| 视角 | 6点钟直观 |
| 控制器 | RA8835A |
| 驱动方式 | 1/240 duty，1/17 bias |
| 接口方式 | 并口 |
| 连接方式 | 导电胶条，铁框 |
| 工作温度 | -20℃~ 70℃ |
| 存储温度 | -30℃~ 80℃ |
| 背光供电 | 5V |
| 电源VDD | 5V |
| 工艺 | COB |

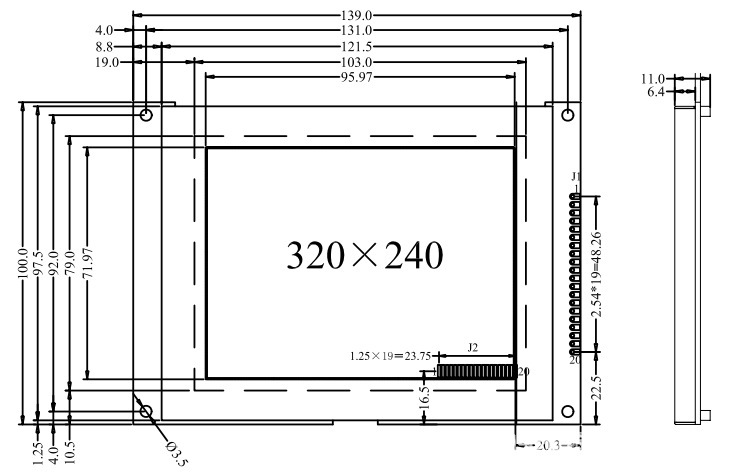

三：JMD320240（5.1寸）点阵液晶模组模块图纸
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们***提供产品的规格资料，产品均以pdf规格为准。
四:LCD320240B液晶使用过程中注意事项
JMD320240B点阵液晶屏出货前，我们已经做了***的装配和调试,因此客户在使用操作时请注意以下
几点:
（1） 模块上装有 LCD 屏，必须避免剧烈震动、冲击、挤压和从高处掉落。
（2） 液晶显示模块避免扭动,拆卸金属钮角.
（3） 避免在印有线路的工作平台上操作.
（4） 避免接触,调整,修改导电橡胶.
（5） 防止施加直流电.
（6） 液晶显示屏中的液晶材料是***物质,当不慎溅落到手,身体,衣服等处时,应尽快用肥皂
冲洗干净。
