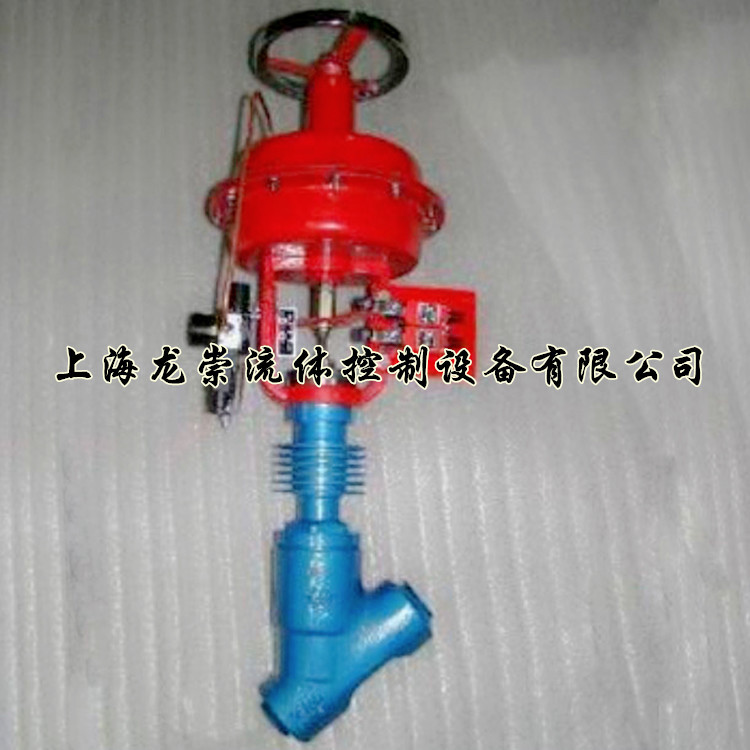

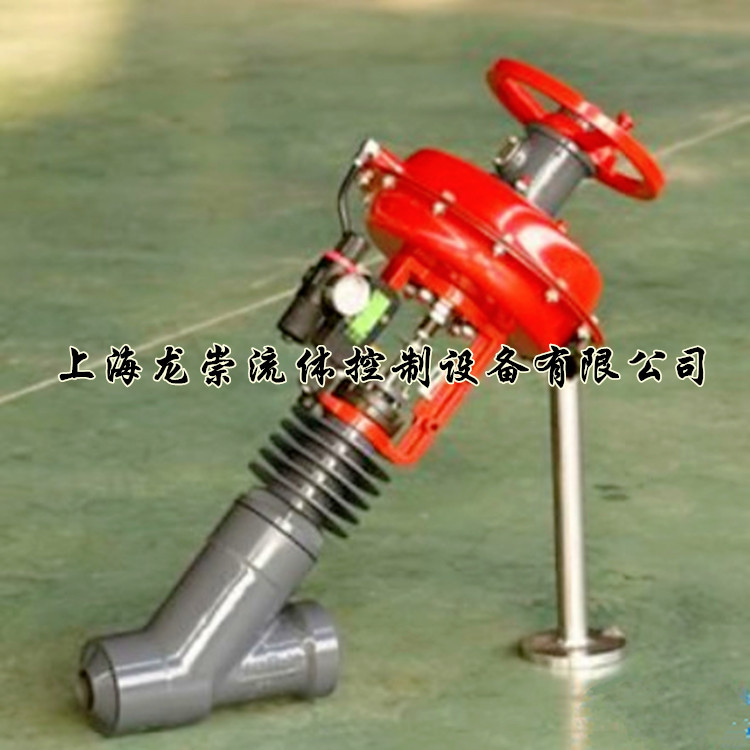

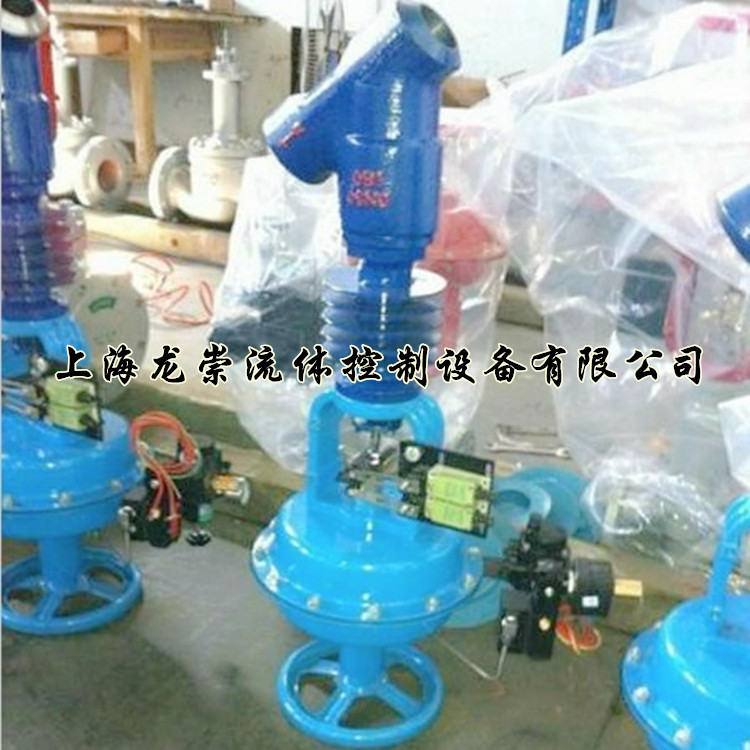

ZMQS气动薄膜Y型疏水阀是本公司根据热电厂设备疏水而***开发设计生产的新一代蒸汽疏水阀,该产品接近直线的流通设计,减小流阻,二次节流原理,减少冲蚀,提高寿命。阀芯、阀座采用整体硬质合金,关闭内漏≤VI级,可拆卸中腔密封设计,杜绝外漏,检修方便等特点,还可在***,***场合使用,根据控制系统或调节仪表的信号,切断或开启阀门,从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。
二、气动疏水阀工作原理:
ZMQS气动薄膜Y型疏水阀由新系列气动薄膜执行机构和Y型疏水阀二部分组,Y型疏水阀是具有特殊结构的调节阀体二端为焊接式,适用于特定的配管。
执行机构有正、反二种作用形式;当信号压力增加,推杆伸出膜室的叫正作用,与阀配合构成气关式。当信号压力增加,推杆退入膜室的叫反作用,与阀配合构成开式。
ZMQS气动薄膜Y型疏水阀原理:
当信号压力输入膜室后,在膜片上产生推力,压缩弹簧,使推杆移动,带动阀杆,改变阀芯与阀座之间流通面积,直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡,从而达到自动调节工艺参数目的。
规格和技术参数:
ZMQS气动薄膜Y型疏水阀由正作用和反作用之分,其公称通径等级DN(MM)由20~100;公称压力等级PN由150Ib(2.0Mpa),300Ib(5.0Mpa),600Ib(10Mpa),900Ib(15 Mpa)等多个等级之分;气源压力(MPA)0.14~0.4;信号范围PR(KPA)20~100,40~200;泄漏量几乎近似于0泄漏该产品的有多种规格可供选择。
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
流量系数 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
100 |
||
额定行程 |
16 |
25 |
40 |
|||||||
膜片有效面积 |
280 |
400 |
600 |
|||||||
公称压力 |
150LB(2.0MPa)--1500LB(25.0MPa) |
|||||||||
工作温度 |
-445 |
|||||||||
信号范围 |
20-100 40-200 |
|||||||||
起源压力 |
0.14-0.04 |
|||||||||
允许泄漏量 |
小于VI级 |
|||||||||
接管螺纹 |
M10X1 |
M16X1.5 |
客户订购须知:
客户订购ZMQSY型气动薄膜Y型疏水阀请告是否带有附件,以便我们正确选型。如果使用单位选择用ZMQSY型气动薄膜Y型疏水阀请按型号直接向玉武销售部门订购,如果 客户使用的产品有附加要求或者使用环境复杂时,您可以提供您的设计图纸和相关参数,由本公司的技术工程师为您把关
