概述

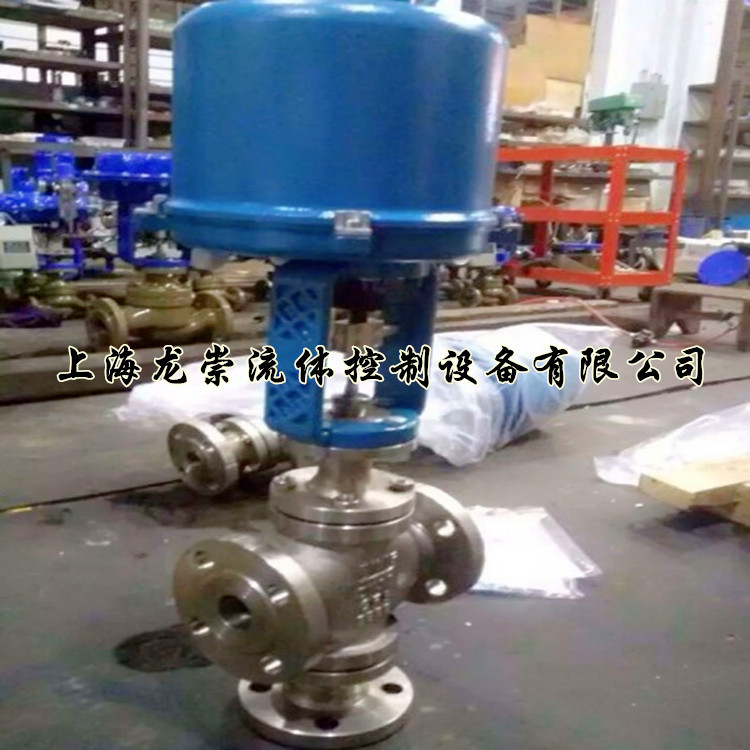

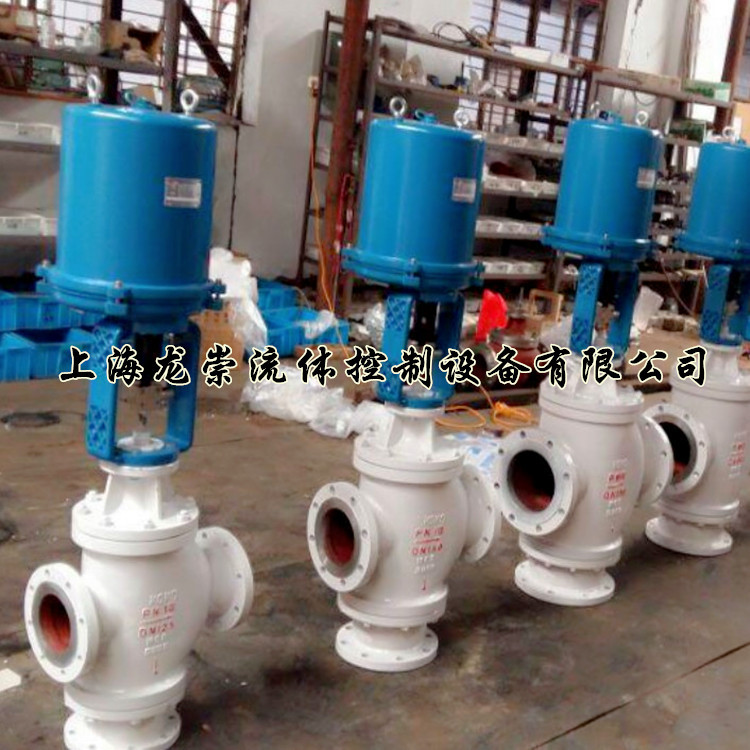

ZDLQ电子式电动三通合流调节阀由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
电子式电动三通调节阀具有调节精度高，动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
调节机构主要技术参数
|
公称通径mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
阀座通径mm
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
|
公称压力(MPa)
|
0.6,1.6， 2.5， 4.0， 6.4
|
||||||||||||
|
行程(mm)
|
16
|
25
|
40
|
60
|
100
|
||||||||
|
流量特性
|
直线
|
||||||||||||
|
工作温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
||||||||||||
|
法兰尺寸
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
|
||||||||||||
|
阀体材质
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||
|
阀芯材质
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
||||||||||||
|
阀体型式
|
三通双座铸造球型阀
|
||||||||||||
|
上阀盖型式
|
普通式（常温），散热片式（中温），长颈式（低温）
|
||||||||||||
|
配用电动执
行机构型号 |
PSL
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
|||||||
|
381L
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-99
|
||||||||
|
防爆型
|
381LXA-20
|
381LXB-30
|
381LXB-50
|
|
|||||||||
| 注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。 2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决 |
| 1、执行机构主要技术参数 |
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
||||
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
361L
|
PSL
|
381L
|
|
201
|
381LSA-08
381LXA-08 |
1000
|
800
800 |
0.25
|
4.2
4.2 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 |
|
202
|
381LSA-20
381LXA-20 |
2000
|
2000
2000 |
0.50
|
2.1
2.1 |
||
|
204
|
381LSB-30
381LXB-30 |
4500
|
3000
3000 |
0.50
|
3.5
3.5 |
||
|
208
|
381LSB-50
381LXB-50 |
8000
|
5000
5000 |
1.00
|
1.7
1.7 |
||
|
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
||
|
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
||
2、性能指标 |
|
项目
|
指标值
|
||
|
基本误差％
|
±2.5
|
||
|
回差％
|
2.5
|
||
|
死区％
|
1.0
|
||
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
||
|
电关
|
始点
|
±2.5
|
|
|
终点
|
±2.5
|
||
|
可调范围
|
30：1
|
||
|
额定行程偏差％
|
2.5
|
||
|
允许泄量L/H
|
符合JB/T7387-94 IV级 小于额定容量的10-4
|
||
3、允许压差 |
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差MPa
|
3.32
|
2.20
|
2.20
|
1.41
|
1.38
|
0.94
|
0.61
|
0.51
|
0.36
|
0.20
|
0.19
|
0.13
|
注: 实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决。
|
公通径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
|
L(mm)
|
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
640
|
740
|
|
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
660
|
760
|
||
|
PN6.4MPa
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
770
|
||
|
H1(mm)
|
PN1.6MPa
|
140
|
150
|
160
|
180
|
200
|
220
|
220
|
256
|
278
|
322
|
465
|
580
|
|
|
PN4.0MPa
|
150
|
160
|
170
|
190
|
220
|
232
|
256
|
295
|
313
|
372
|
474
|
585
|
||
|
PN6.4MPa
|
160
|
170
|
180
|
200
|
220
|
242
|
266
|
300
|
318
|
382
|
474
|
585
|
||
|
配PSL
|
H(mm)
|
普通型
|
775
|
781
|
775
|
790
|
819
|
820
|
810
|
917
|
927
|
947
|
1252
|
1545
|
|
散热片型
|
905
|
911
|
905
|
920
|
766
|
983
|
973
|
1116
|
1126
|
1144
|
1805
|
1825
|
||
|
D(mm)
|
176
|
|||||||||||||
|
重量(KG)
|
61.5
|
64.5
|
69.5
|
76.5
|
109
|
132
|
164
|
207
|
267
|
395
|
430
|
480
|
||
|
配361L
|
H(mm)
|
普通型
|
538
|
544
|
660
|
675
|
744
|
745
|
735
|
972
|
982
|
1027
|
1204
|
1265
|
|
散热片型
|
668
|
674
|
790
|
805
|
691
|
908
|
898
|
1171
|
1181
|
1224
|
1440
|
1502
|
||
|
D(mm)
|
225
|
310
|
||||||||||||
|
重量(KG)
|
69
|
72
|
85
|
92
|
124
|
147
|
179
|
260
|
320
|
448 |
627
|
780
|
||
注：公称通径小于80的分流阀采用同口径的合流阀代替
