概述

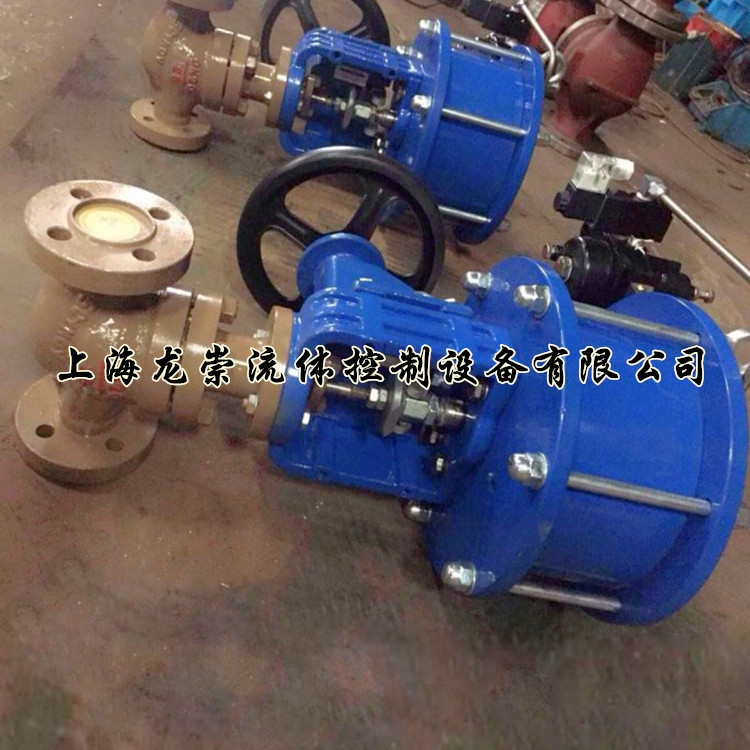

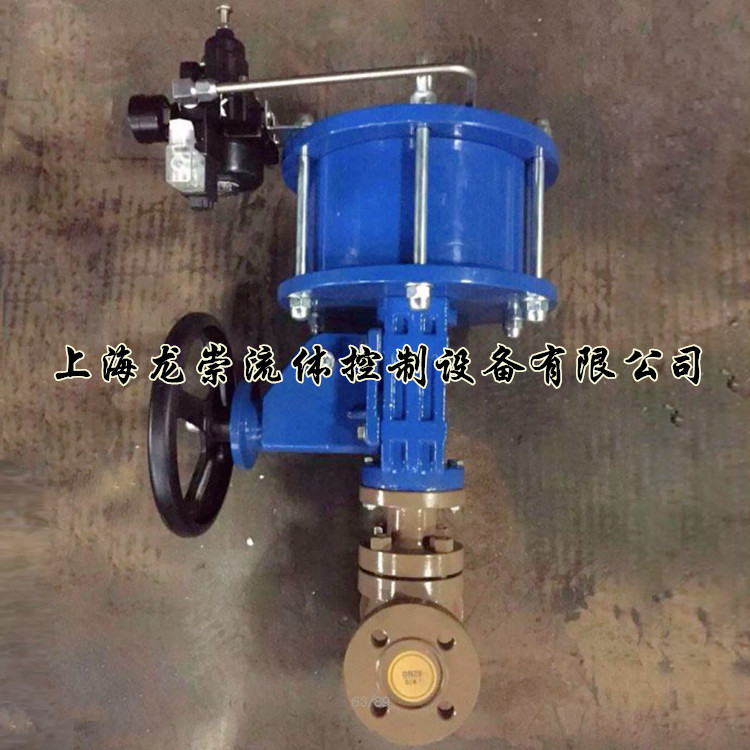

ZSQP气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
主要零件材料
|
零件名称
|
材料
|
|
阀体、阀盖
|
ZG270-500、ZG1Cr18Ni9Ti
|
|
阀杆、阀芯
|
1Cr18Ni9
|
|
密封填料
|
V型聚四氟乙烯
|
|
密封垫
|
1Cr18Ni9夹石棉板
|
|
蜗杆
|
45
|
|
O型密封圈
|
耐油橡胶
|
|
压缩弹簧
|
60Si2Mn
|
|
支架
|
HT270
|
|
蜗轮箱、蜗轮、气缸、轴承盖、活塞
|
HT200
|
|
推杆
|
2Cr13
|
技术参数和性能指标
|
公称通径 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
阀座直径 mm
|
26
|
43
|
43
|
52
|
62
|
79
|
94
|
115
|
145
|
166
|
216
|
可与本公司
商洽生产 |
|||
|
额定流量系数 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
||||
|
公称压力 MPa
|
4.0(JB/T79·2-94)
|
||||||||||||||
|
行程 mm
|
16
|
25
|
40
|
60
|
|||||||||||
|
介质温度 ℃
|
-16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；
|
||||||||||||||
|
流量特性
|
两位快开式
|
||||||||||||||
|
配执行机构
|
ZSD-D
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|||||||||||
|
法兰尺寸、型式
|
按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）
|
||||||||||||||
|
阀体材质
|
ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
|
||||||||||||||
活塞执行机构主要技术参数
|
型号
|
ZSD-D
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|
活塞直径 mm
|
150
|
200
|
300
|
400
|
|
有效面积 cm2
|
175
|
305
|
700
|
1245
|
|
行程 mm
|
16
|
25
|
40
|
60
|
|
进气孔螺纹
|
M16×1.5
|
M20×1.5
|
M24×2
|
|
|
最大输出力 N
|
7200
|
12800
|
29300
|
5200
|
|
可配附件
|
空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
|
|||
|
操作气源压力 KPa
|
500
|
|||
气动切断阀性能指标
|
公称通径 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
泄漏量
滴/min |
软密封
|
0
|
||||||||||
|
硬密封
|
1
|
3
|
5
|
7
|
9
|
|||||||
|
切断时间 S
|
1～2
|
2～4
|
||||||||||
|
额定行程偏差% |
+10
|
|||||||||||
注：泄漏量试验介质为水
允许压差 MPa
|
公称通径 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
允许压差
|
气开
|
4.0
|
4.0
|
4.0
|
2.8
|
3.5
|
2.4
|
|||||
|
气关
|
4.0
|
2.5
|
1.7
|
1.0
|
1.1
|
0.8
|
0.6
|
|||||
外形尺寸 mm
|
公称通径 DN
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
||
|
L
|
PN MPa
|
1.6
|
194
|
197
|
235
|
267
|
292
|
317
|
368
|
500
|
635
|
|
4.0
|
650
|
||||||||||
|
6.4
|
206
|
210
|
251
|
286
|
311
|
337
|
394
|
520
|
650
|
||
|
H
|
65
|
70
|
85
|
90
|
100
|
105
|
125
|
170
|
205
|
||
|
不带手轮
|
H1
|
常温型
|
445
|
455
|
485
|
485
|
605
|
605
|
620
|
962
|
988
|
|
中温型
|
596
|
606
|
636
|
636
|
770
|
770
|
785
|
1178
|
1226
|
||
|
带手轮
|
H1
|
常温型
|
630
|
640
|
670
|
670
|
790
|
790
|
805
|
1087
|
1113
|
|
中温型
|
781
|
791
|
821
|
821
|
955
|
955
|
970
|
1303
|
1351
|
||
|
H2
|
160
|
160
|
160
|
160
|
160
|
160
|
270
|
270
|
270
|
||
|
H3
|
220
|
220
|
220
|
220
|
220
|
220
|
390
|
390
|
390
|
||
