***品仕様
RPTA-3005-PU-01，RPTA-3005-PU-01，RPTA-3005-PU-01，RPTA-3005-PU-01
| 型式 NPN |
RPTA-3005-PU-01
|
|
型式 NPN |
RPEA-3005N-PU-02 |
| 型式 PNP |
|
型式 PNP |
RPEA-3005P-PU-02 |
| ドライブ***圧 |
12V &plu***n; 1.5V DC |
|
***源***圧 |
24V DC&plu***n;5%（リ***プル含む）
|
| ドライブ***流 |
≦40mA |
|
消費***流 |
≦150mA |
| 入力信号点数 |
4点 |
|
出力信号点数 |
4点+1点（インゾーン） |
| 伝送距離 |
1...5mm / 1...5mm |
|
負荷***流 |
≦50mA/1出力 |
| 許容軸ズレ |
&plu***n;6mm / &plu***n;3mm |
|
応答周波数 |
30Hz |
| ドライブ***流 |
≦30mA / ≦40mA |
|
LED表示 |
インゾーン信号 |
| 使用周囲温度 |
0..+50℃ |
|
使用周囲温度 |
0...+50℃ |
| 保護構造 |
IP67 |
|
保護構造 |
IP67 |
| 接続ケーブル |
PUR /φ6.3,7ｘ0.3mm2 |
|
接続ケーブル |
PUR / φ6.3，7x0.3mm2 |
| ケース材質 |
真鍮ニ***ケルメ***キ |
|
ケース材質 |
真鍮ニ***ケルメ***キ |
| 伝送面材質 |
ナイロン12 |
|
伝送面材質 |
ナイロン12 |
| 重量 |
本体130g + ケーブル60gx1m |
|
重量 |
本体160g + ケーブル60gx2m |
| ■耐スパ***タ仕様 |
| 型式 NPN |
RPTA-TF3005-PU-01 |
|
型式 NPN |
RPEA-TF3005N-PU-02 |
| 型式 PNP |
|
型式 PNP |
RPEA-TF3005P-PU-02 |
| ケース材質 |
フ***素系樹脂コート |
|
ケース材質 |
フ***素系樹脂コート |
| 伝送面材質 |
フ***素系樹脂 |
|
伝送面材質 |
フ***素系樹脂 |
使用可能なセンサ
| |
| ***源***圧 |
12V DC |
| 接続するセンサの総消費***流 |
≦40mA（ドライブ***流以下）
|
| 残留***圧 |
≦3.5V |
| 負荷***流 |
--- |
|
|

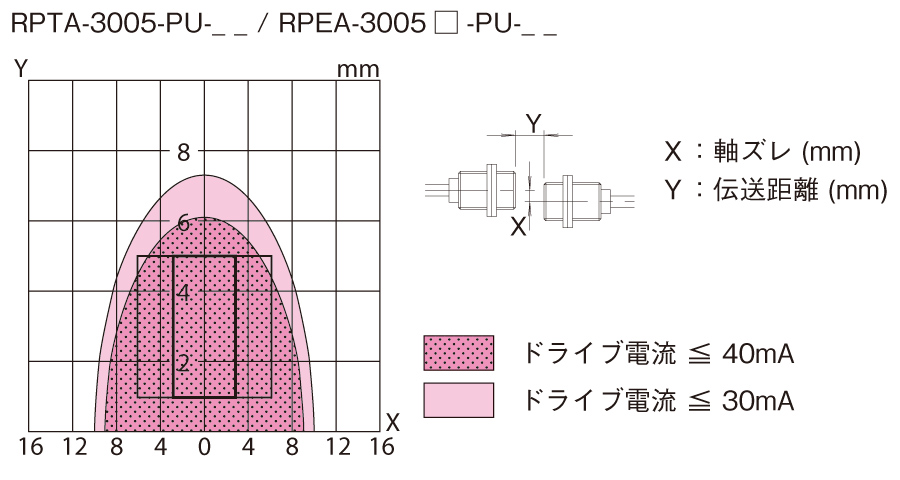

伝送領域図
設置条件
 |
| 型式 |
A |
B |
C |
| RPTA-3005□-PU-__ |
40mm |
32mm |
300mm |
| RPEA-3005□-PU-__ |
|
