KEDLY-A型电缆故障测试仪
一、产品简介
KEDLY-A型电缆故障测试仪，可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。
本测试仪采用箱式结构，巧妙的将电缆故障测试仪与笔记本电脑结合为一体化，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。
二、主要技术指标：
1.测试方法，低压脉冲法、高压闪络法
2.技术参数
测试距离：低压脉冲法时，***大测试距离16Km；高压闪络法时，***大测试距离15Km；
系统测试精度：小于20cm；
脉冲幅度: 负载阻抗在50Ω时不小于250Vpp；
脉冲宽度: 0.2μs、2μs、4μs三种；
采样频率: 48MHz、24MHz、12MHz、6MHz；
系统定点误差：主机测量结果再配合数显同步定点仪测量，误差为零；
读数分辨率: 1.00m
预置了4种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚***：184m/μs；以及其它非动力电缆的电波传播速度的设置（***介质）。
对于其它非动力电缆，利用本机的测速功能可以在输入该电缆的已知全长后，测出电波在该电缆中的传播速度。
3.采样方式：电流取样法；
4.工作条件: 温度-10∽+45ºC，相对湿度 90％；
5.体积：430×300×190mm
6.重量：约10.00kg
三、仪器组成框图

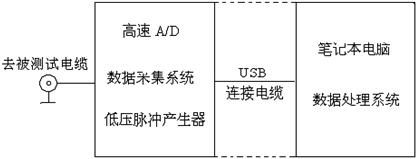

仪器系统组成框图见图一。
图一 系统组成框图
测量方法选择“脉冲法”时，大约有幅度为250VPP的测试脉冲信号加到被测电缆上和主机的输入电路上。测试波形通过内部信号处理及数据处理电路后显示到屏幕上。并同时在状态显示栏中显示电缆的介质（电缆类型）、电波传播速度、采样频率、故障距离、测试日期等。
测量方法选择“高压闪络法”时，内部脉冲信号断开，仪器处于外触发等待状态。当冲击高压测试系统加到被测电缆的冲击高压使故障点闪络放电时，形成单次闪络波形并经过电流取样器输入仪器，仪器开始采样。这以后的工作与低压脉冲的相同，并显示出测试结果波形。
四、测试原理
电缆故障一般分为两大类：低阻、开路故障和高阻故障。仪器根据雷达测距原理，向电缆发射一个低压脉冲或高压脉冲。当遇到特性阻抗不匹配的地方时，就会产生反射波，仪器以极高的速度将发射波形和反射波形采集下来并显示在屏幕上，用双游标卡在波形的两个特征拐点上。仪器根据电波在电缆中的传播速度，便可测算出故障点到测试点的距离。
S = VT / 2
S：故障点距测试端的距离。
V：电波在电缆中的传播速度。
T：电波在电缆中故障点与测试端间一个来回传播所需的时间。
这样，在V和T已知的情况下，就可计算出S，即故障点距测试点的距离。这一切只需要稍加人工干预（用双游标卡在波形的特征拐点上）就可由计算机自动完成，测试电缆故障迅速准确。
五、仪器的标准配置
1、电缆故障检测仪主机 1台
2、数字式同步定点仪（含耳机、探头） 1台
3、路径信号发生器 1台
4、电流取样器 1个
5、信号电缆（线）（其中夹子线一根，双Q9线一根） 2根
6、电源线 1根
7、铝合金仪器箱 （定点仪和路径仪在同一箱内） 1个
以上为仪器的***配置，现场测试故障电缆还需选配以下高压设备：
1、一体化遥控交直流高压发生器 1套
必要时，还可配置如下的分离式的高压交直流发生器
2、2/3/5/10KVA直流（交直流）试验变压器 1台
3、与第2项配套之操作箱 1台
4、1.0微法/2.0微法 /30KV以上脉冲电容器 1个
5、高压放*** 1根
