TCS10 两分频单10寸全频音箱
应用领域:
剧院、礼堂的补声系统;
会议室、多功能厅;
俱乐部和DISCO辅助音箱;
酒吧及包房的主扩声;
流动演出舞台返送、台唇补声;
频率响应曲线和阻抗变化曲线:

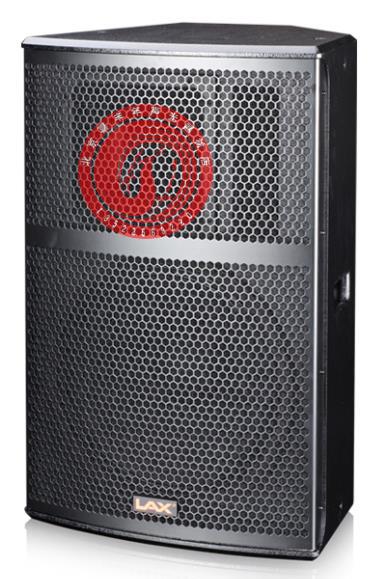

产品图:
产品特性:
TCS10是一款梯形内置两分频音箱,设计用于各种流动的语言和音乐扩声的应用场合,同样可以应用在各种固定安装场合。TCS10由一个直射的10寸中低频纸锥单元和一个34mm的高频钛膜压缩单元组成, 高音号筒为80°x80°,结合一个内置无源分频器,分频器没有使用衰减电阻,不会出现大功率状态下电阻发热的问题,避免了衰减电阻电感对高频段的影响,同时增加了系统的阻尼系数和音箱的效率。精心设计的快速扩展高频号筒调整高频与低频单元之间的时间差和校正相位角的差异,并确保波阵面平滑,提供***的波束图形控制的同时消除分频点附近区域的干涉。梯形箱体两侧一边9度,另一边是9度和45度,这种外形允许音箱既可做主扩也可以做地面返送。TCS10提供10个M10吊挂点,用于固定安装和流动应用中吊挂和调节角度。并有一个35mm的支架孔座。箱体由15mm的中纤板构成,表面为耐磨的黑色点纹防水油漆。一个与箱体平齐内嵌的把手安装在音箱顶部, 方便搬运, 后接线板两个并联的SPEAKON插座方便连接,黑色的穿孔铁网保护音箱单元。
产品参数:
频率响应 85Hz-18kHz(&plu***n;4 dB) 60Hz-19kHz(-10dB)
灵敏度(1W/1m) 92dB(90Hz-13kHz)
标称阻抗 8Ω
额定功率(AES) 200W(AES)
分频点 3kHz
低音单元 1x10"纸盆低音(50mm音圈)
高音单元 1 x25mm出口压缩驱动器(34mm音圈)
标称覆盖角 80°(H)×80°(V)
***大声压级 115dB(连续),121dB(峰值)
连接插座 两个4芯SPEAKON插座 1+1-
吊挂硬件 上下,两侧和背面共10个M10吊点、底托
尺寸(WxDxH) 325x292x519mm
重量 15kg
推荐功放 MA3200/R803/D4
TCS12 两分频单12寸全频音箱
应用领域:
剧院、礼堂的补声系统;
会议室、多功能厅;
俱乐部和DISCO辅助音箱;
酒吧及包房的主扩声;
流动演出舞台返送、台唇补声;
频率响应曲线和阻抗变化曲线:

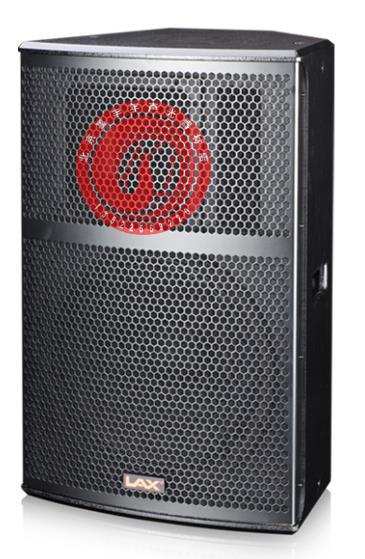

产品图:
产品特性:
TCS12是一款梯形内置两分频音箱,设计用于各种流动的语言和音乐扩声的应用场合,同样可以应用在各种固定安装场合。TCS12由一个直射的12寸中低频纸锥单元和一个44mm的高频钛聚脂薄膜压缩单元组成, 高音号筒为80°x 50 ,结合一个内置无源分频器,分频器没有使用衰减电阻,不会出现大功率状态下电阻发热的问题,避免了衰减电阻电感对高频段的影响,同时增加了系统的阻尼系数和音箱的效率。精心设计的快速扩展高频号筒调整高频与低频单元之间的时间差和校正相位角的差异,并确保波阵面平滑,提供***的波束图形控制的同时消除分频点附近区域的干涉。梯形箱体两侧一边9度,另一边是9度和45度,这种外形允许音箱既可做主扩也可以做地面返送。TCS12提供10个M10吊挂点,用于固定安装和流动应用中吊挂和调节角度。并有一个35mm的支架孔座。箱体由面板18mm,其他15mm的中纤板构成,表面为耐磨的黑色点纹防水油漆。两个与箱体平齐内嵌的把手安装在音箱两侧,方便搬运,后接线板两个并联SPEAKON 插座方便连接,黑色的穿孔铁网保护音箱单元。
产品参数:
频率响应 65Hz-16kHz(&plu***n;4 dB)- 56Hz-18kHz(-10dB)
灵敏度(1W/1m) 94dB(63Hz-16kHz)
标称阻抗 8Ω
额定功率(AES) 300W(AES)
分频点 2.7kHz
低音单元 1x12"纸盆低音(65mm音圈)
高音单元 1x25mm出口压缩驱动器(44mm音圈)
标称覆盖角 80°(H)×50°(V)
***大声压级 119dB(连续),125dB (峰值)
连接插座 两个4芯SPEAKON插座 1+1-
吊挂硬件 上下,两侧和背面共10个M10吊点、底托
尺寸(WxDxH) 406x364x626mm
重量 23kg
推荐功放 MA5200/R805/D6
TCS15 两分频单15寸全频音箱
应用领域:
剧院、礼堂的补声系统;
会议室、多功能厅;
俱乐部和DISCO辅助音箱;
酒吧及包房的主扩声;
流动演出舞台返送、台唇补声;
频率响应曲线和阻抗变化曲线:
产品图:
产品特性:
TCS15是一款梯形内置两分频音箱,设计用于各种流动的语言和音乐扩声的应用场合,同样可以应用在各种固定安装场合。TCS15由一个直射的15寸中低频纸锥单元和一个44mm的高频钛膜压缩单元组成, 高音号筒为80°x50°,结合一个内置无源分频器,分频器高频部分没有使用衰减电阻,不会出现大功率状态下电阻发热的问题,避免了衰减电阻电感对高频段的影响,同时增加了系统的阻尼系数和音箱的效率。精心设计的快速扩展高频号筒调整高频与低频单元之间的时间差和校正相位角的差异,并确保波阵面平滑,提供***的波束图形控制的同时消除分频点附近区域的干涉。梯形箱体两侧一边9度,另一边是9度和36度,这种外形允许音箱既可做主扩也可以做地面返送。TCS15提供10个M10吊挂点,用于固定安装和流动应用中吊挂和调节角度。并有一个35mm的支架孔座。箱体由面板18mm,其他15mm的中纤板构成,表面为耐磨的黑色点纹防水油漆。两个与箱体平齐内嵌的把手安装在音箱两侧,方便搬运,后接线板两个并联的四芯SPEAKON插座方便连接,黑色的穿孔铁网保护音箱单元。
产品参数:
频率响应 55Hz-16kHz
灵敏度(1W/1m) 98dB(88Hz-16kHz)
标称阻抗 8Ω
额定功率(AES) 500W(AES)
分频点 2.2kHz
低音单元 1x15"纸盆低音(75mm音圈)
高音单元 1x25mm出口压缩驱动器(44mm音圈)
标称覆盖角 80°(H)×50°(V)
***大声压级 126dB(连续),132dB (峰值)
连接插座 两个4芯SPEAKON插座 1+1-
吊挂硬件 上下,两侧和背面共10个M10吊点、底托
尺寸(WxDxH) 460 ×485 ×665 mm
重量 39kg
推荐功放 MA7200/R809/D6
TCS18B 单18寸超低频音箱
应用领域:
剧院、礼堂的补声系统;
会议室、多功能厅;
俱乐部和DISCO辅助音箱;
酒吧及包房的主扩声;
频率响应曲线和阻抗变化曲线:
产品图:
产品特性:
TCS18B是一款单18"倒相超低音箱,设计用于各种流动的语言和音乐扩声的应用场合,同样可以应用在各种固定安装场合,和TC系列的全频箱搭配可扩展系统的低频响应。TCS18B由一个直射的18"低频纸锥单元和倒相箱体组成,四个倒相孔优化低频响应并加强了箱体结构。箱体由面板25mm,其他15mm的夹板构成,表面为耐磨的黑色点纹防水油漆。两个与箱体平齐内嵌的把手安装在音箱两侧,方便搬运。一个35mm的支架孔座安装在音箱顶部,音箱底部有四个胶脚,后接线板两个并联的四芯SPEAKON插座方便连接,黑色的穿孔铁网保护音箱单元。
产品参数:
频率响应
30Hz-320kHz(-10dB)
灵敏度(1W/1m)
97dB(88Hz-16kHz)
标称阻抗
8Ω
额定功率(AES)
800W(AES)
低音单元
1x18"纸盆低音(100mm音圈)
***大声压级
131dB(连续)
连接插座
两个4芯SPEAKON插座 2+2-
箱体结构
直射式
尺寸(WxDxH)
560x628x701mm
重量
44kg
推荐功放
MA8200/R811
TCS315 三分频两驱动单15寸全频音箱
应用领域:
中小型流动演出主扩声;
体育场馆的补声;
大会议厅、多功能厅;
俱乐部和DISCO辅助音箱
频率响应曲线和阻抗变化曲线:
产品图:
产品特性:
在一些中型的场地,常规的单15寸两分频音箱作为主音箱声压不够时,往往会选择使用双15寸的全频音箱,双15具有低频丰满的优点,同时也存在中频声压偏低,人声亮度不够的缺陷,虽然号筒3分频音箱可以解决这个问题,但它的低频下限不够,并且造价偏高。为了解决这个问题,在TC系列中开发了TCS315这款单15寸的3分频音箱,高音和中音都使用号筒结构以增加声压输出,低音使用倒相式扩展低频下限。配置了一只高灵敏度的8寸中音单元,同时高音分频点更高,提高了中高频的输出,并且大大改善了音质。TCS315中高频单元之间使用无源分频器,加上低音单元组成外置两驱动的结构,需要使用音箱数字处理器进行分频,两个***的功放通道进行驱动即可,对比使用全外置三分频模式,大大降低了系统成本。
产品参数:
频率响应
60Hz-16kHz(&plu***n;3dB)
45Hz-20kHz(-10dB)
灵敏度(1W/1m)
HIMID:99dB LOW:96dB
标称阻抗
HIMID:8Ω LOW:8Ω
额定功率(AES)
HIMID:200W LOW:450W
标称覆盖角
80°(H)×50°(V)
分频点
320Hz
低音单元
15" 低音/75mm音圈/450W
中音单元
8" 中音/50mm音圈/200W
高音单元
聚酯膜高音/44mm音圈/40W
***大声压级
HIMID:122dB(连续),128dB(峰值)
LOW:123dB(连续),129dB(峰值)
连接插座
两个四芯SPEAKON插座
MHF:2+2- LF:1+1-
箱体结构
中高音号筒/低音倒相式
吊挂硬件
M10吊点x7
尺寸(WxDxH)
473x460x1117mm
净重
48kg
驱动模式
外置两驱动,内置中高分频器
推荐功放
MHF:R805 / D5
L F:R809 / D6
