因为设计和应用需要，需要将S7-200连接笔记本，而笔记本不带RS232串口，故购买了EXPRESS的 RS232串口。在电脑设备管理中能够正确显示串口卡成功安装，PC端显示串口的端口设置为COM1，在STEP7与S7-200通信时，RS232/PPI电缆指示灯闪烁也表明串口口应该是正常的。但尝试很多次之后依旧无法实现连接。显示连接超时并检查电缆、网络地址等。。PC系统为WIN7 ，软件为V4.0 STEP 7 MicroWIN SP9，电脑上曾经安装过PC-ACCESS但以卸载，安装的组态王也没有启动。。。。在不改变电脑DIP的情况下，使用该PLC在台式机上成功实现通信，故基本排除电缆和PLC本身问题。求解救

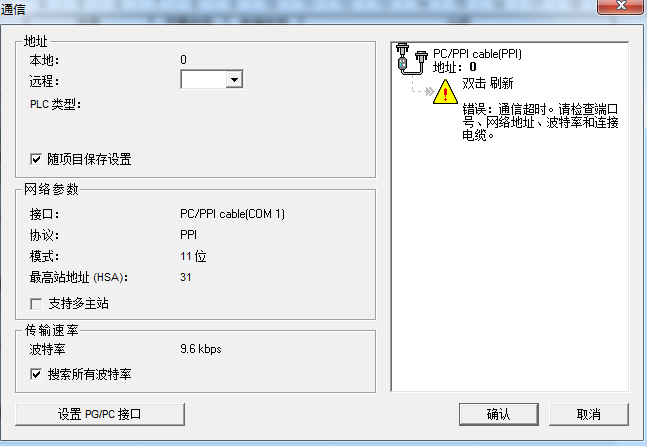

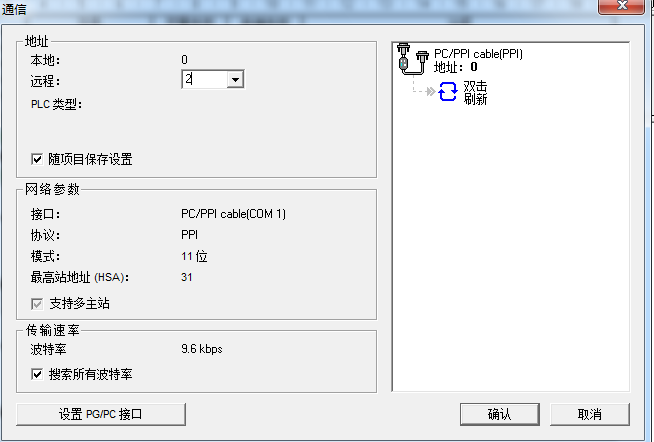

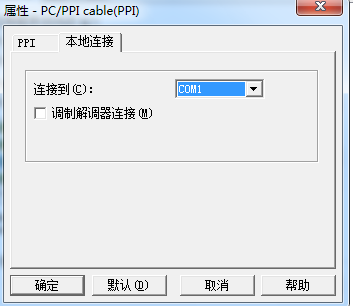

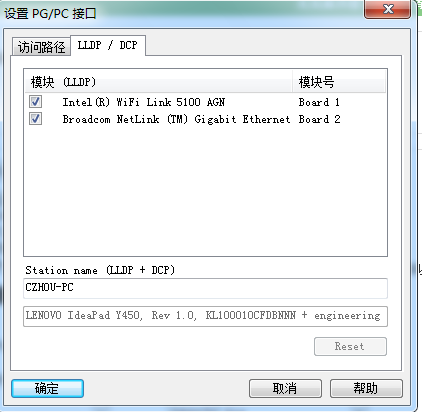

图片说明： 1，S7-200与V4.0 STEP 7 MicroWIN SP9通信 2，S7-200与PC通信 3，S7-200与PC通信 4，S7-200与PC通信
***佳答案
本人没使用过WIN7的系统安装4.0 SP9的软件，都是XP安装SP8，但个人认为你这个故障现象和我以前的很相似，所以我认为是你现在所用的USB转串口线可能兼容性不太好，无法建立连接。因为没有太好的办法去验证你的USB串口线是否正常，你可以这样试一试，找一个工控机（或台式机）安装一个SETP 7 MicroWin ，利用工控机（或台式机）上串口COM1+RS232/PPI 编程线缆（或使用232转485的转换器），看看能否通信上，就好查找问题所在之处。请参考一下我以前的经历。
1.***初学习200PLC时，没有编程线缆，我都是用工控机带的232的COM口，当时用232转485的转换器一个，D型9针公插头，3接正，8接负，自己焊就行。如果有条件，232转485的转换器***好选一个好点的，带隔离的。当时测试了好几个厂家有源和无源的转换器，大部分都通信不正常，但和西门子MM4系列变频器通信都很正常，可能存在兼容性。所以选用232/485转换器还需要进行实际测试才能知道能用不能用。
2.我***后用的是研华ADAM4520，缺点就是4520体积有点大，加个串口延长线就方便多了，电源可以临时取PLC上的传感器DC２４V电源。但带隔离，不会因为意外烧PLC通信口。再有条件的，插头可选DP接头，正接绿*1，负接红色A1。PG/PC接口选择PC/PPI cable(PPI)。
3.如果你笔记本，现在基本上没用串口了。可以买条的USB转串口的线缆，你现在所用的USB转串口线可能兼容性不太好，就无法建立连接。我用的是Z-TEK力特的ZE533A，测试没问题，我的笔记本一直在用，现场即可调试MM4系列的变频器又能调试200PLC。和200PLC通信再加个232转485的转换器就可以啦。
4.以上只是针对口袋羞涩的初学者，如果你的经济实力雄厚，倡议购买使用西门子原装的编程线缆，订货号6ES7972-0CB20-0XA0 （USB接口），这个编程线缆可以给S7-200/300/400的PLC上载和***程序调试，建议优先考虑，就可以应对西门子S7系列的PLC。
关于PLC与变频器的通讯控制，里面用到的DB数据块看不明白，象DB100.DBX0.0，或者DB100.DB13.0这是什么意思？有没有关于这方面的说明学习资料。能给提供一下吗？
问题补充：
其实就是想知道DB数据块的使用方法，在编程中如何使用DB块的字及位。通过DB块里的字、位如何与变频器对应的。例如用PPO3当DB1.DBX20.0为1时，就是启动,那可以设定为故障复位吗？有没有关于他们之间文字说明对应表。我对这个不太明白。可能说的不太清楚。还望多多包含。
***佳答案
1.给你强烈推荐一下西门子视频学习中心，里面就有关于“MM440与S7-300进行PROFIBUS DP进行通讯”的视频讲解，图文并茂非常好，里面有实例，按照实例操作一下，基本就掌握啦。
2.我说一下PKW和PZD，PKW为参数数据区，PZD为过程数据区，我用***简单的PPO3（0PKW+2PZD）长度为2个字来举例。2PZD在DB1的数据块对的是DB1.DBW20和DB1.DBW22.
DB1.DBW20为控制字（控制指令），DB1.DBW22为频率设定值。
DB1.DBW20可以表示为DB1.DBX21.7---DB1.DBX20.0
下面结合以《MM440使用大全》13-12页的13.3.7节的任务报文***个字STW说一下，请参考13-5表内容。是不是发现13-5表内容正好可以用DB1.DBX21.7---DB1.DBX20.0来表示，当DB1.DBX20.0为1时，就是启动，为0时就是停止，当DB1.DBX20.7为1时，就是故障复位，当DB1.DBX21.3为1时，就是反转，但DB1.DBX21.2必须总为1，才能由PLC进行控制，（用十六进制表示：047E是停止，047F是正传启动，反转是0C7F），这样是不是很好理解啦。编程也就变的简单了，前进让DB1.DBX20.0置1，停止让DB1.DBX20.0置0，想反转那就让DB1.DBX21.3置1。然后用MOVE或SFC15将DB1.DBW20传送给变频组态时对应的字。
