系统概述：
工矿企业是能源消耗大户，对水、电、气等能源的科学管理和合理利用本身就能够带来直接的经济效益。现以某钢厂用户的实际需求为例，对该系统做如下介绍：
该钢厂计划建立一套企业能源监测管理系统，将各生产分厂的水、电、蒸汽、氮气、煤气等各种能源使用数据实时传送至能源调度中心，以及时了解能源的使用状况并进行合理调度。各分厂能源监测点可分为以下几种情况：
1、现场仪表已安装，各类仪表输出数据已通过PLC监控柜汇总至分厂监控中心。
2、现场仪表已安装，各类仪表输出数据通过二次仪表柜集中显示，但没有送至分厂监控中心。
3、很多离散的监测点，现场已安装计量仪表，但未实现集中显示。
系统组成
企业能源监控系统由能源调度中心、通信平台、监测通道及监测设备、现场计量设备组成。
能源调度中心：能源调度中心内提供服务器，安装企业能源监控系统软件并绑定固定IP地址。能源调度中心是现场监测数据的汇总平台，同时也是能源 使用数据的统计和分析平台。
通信平台：局域网、GPRS和INTERNET公网。
监测通道及监测设备：数据通信接口软件或远程抄表终端。
现场计量设备：压力变送器、温度变送器、液体/气体流量计、电能表等。

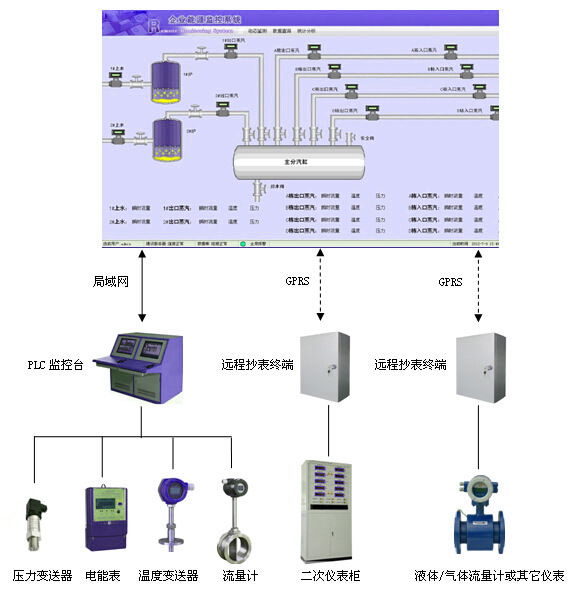

企业能源监测管理系统拓扑图
系统实现说明
针对以上三种情况，分别采用以下方式来实现集中监控：
（1）数据已传至分厂监控中心
对于此类监测点，采用平升公司数据通信接口软件，把已传至分厂监控中心的监测点数据通过局域网络传送到能源监控中心。
（2）现场仪表已安装并通过二次仪表柜集中显示，但数据未传至分厂监控中心。
对于该类监测点，采用远程抄表终端采集仪表柜中二次仪表输出的多路4~20mA或RS232/RS485信号，再通过GPRS网络传送至能源监控中心。
（3）离散监测点仅安装计量仪表，未集中监控。
对于此类监测点，采用远程抄表终端直接采集4-20mA或串口输出信号并通过GPRS网络传送至能源监控中心。
备注：“远程抄表终端”可根据现场仪表的输出信号灵活配置GPRS通信终端或采集通信一体机做为核心的采集、通信设备。
