汽车油箱三维扫描仪 汽车燃料箱3D扫描仪 逆向检测设计
邮箱质量控制应用实例
汽车燃料箱通常使用注塑成型法制造，为了确认产品参数或优化产品，可以使用正盛iscan三维扫描仪。从两条产品线取10件样品，每件扫描所用时间为20分钟。需要监控和确保的因素有产品线、冷却水（温度和流量）、量测前物体的温度以及其他特殊处理步骤的影响。
产品的大小通常为1200mm ×490mm × 200mm，材料为聚乙烯，深黑色，在进行吹塑后立即取出。水流量和温度是显著的，使用热成像摄像机拍摄产品的温度来显示它的分布及均匀性

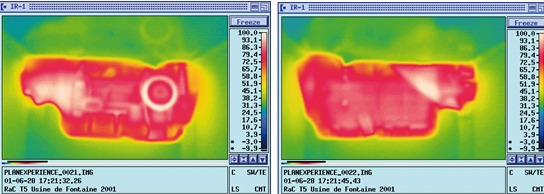

从吹塑工具取出后立即进行拍摄的热成像图
然后将产品放置在室温下使其降温并达到稳定状态，一个小时之后将其从工具中取出，再一次拍摄热成像图，确保产品达到可以检测的稳定状态。
之后对产品进行三维扫描。为满足需要，将校正为量测范围是700mm ×560mm × 560mm的镜头，它的横向分辨率是0.5mm。通常一件产品需要16颗标签点，正反面各6颗，四周4颗。反面先向下，每一个扫描项目都有统一的名称，产品正面是可看见的，一个观点是先从正面中间开始，而且要确保正面全部6颗点都被识别到。通常***个系列需要45°扫描7次，每一次都必须保证正面有3颗以上已识别的点来将其叠加到已存在的资料上，扫描包括箱体的侧边。
然后将产品翻转（正面向下）并建一个新项目， 此时反面是可以看见的。再一次，先扫中间，通常再扫7次让反面和侧面完全结合起来。产品周围的参考点是用来将正面和反面组合起来的。***后将组合的项目导入主CAD数据使所有的扫描资料进入主坐标系。现在我们可以休息一会再进行下面的步骤。
通过一个自动化及标准化的过程，在进行数字化处理后，组合的资料会被多边形化处理。为了形象的反应燃料箱的偏差，将其与CAD进行***佳拟合，搜索距离为12mm。将与CAD数据的实际偏差计算出来并用颜色显示，***大偏差设为6mm。
设计值与实际值以及两者色彩偏差与对应的温度分布的描述结合成一份质量控制的报告，文档和多边化的数据存储在CD中用于今后的分析。
