产品详情
简介
欢迎您光临EXTECH阿里巴巴旗舰店选购Extech SDL200 4通道数据记录表。此仪表显示和存储来自四 (4) 个类型 K、J、T、E
、R 或 S 热电偶温度探头和两 (2) 个 850185 RTD 探头的温度读数。记录的数据读数保存在 SD 卡中,以便传输到 PC。此外，
RS232 接口允许向 PC 传输数据。该仪表在交付前均经过完整测试及校准，只要妥善使用，您便可常年享受其可靠服务。

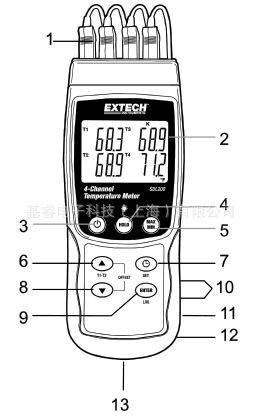

仪表描述
EXTECH SDL200 记录表 SDL200 4通道数据记录表EXTECH代理
1. 热电偶输入
2. LCD 显示屏
3. 电源开/关 键
4. HOLD（保持）和背光 键
5. MAX-MIN（***大/***小值）键
6. 向上箭头 ▲ / T1-T2 键（还用作偏置键）
7. 设置和时钟 键
8. 向下箭头 ▼（还用作偏置键）
9. ENTER（确认）和 LOG（记录）键
10. PT1 和 PT2 RTD 输入插孔
11. PC 接口插孔
12. 电源适配器插孔
13. SD 卡插槽
注意：10 – 12 项位于仪表右侧卡入式仓盖后面。
电池仓、倾斜架和三脚架位于仪表背面
特征及规格描述
EXTECH SDL200 记录表 SDL200 4通道数据记录表EXTECH代理
一般规格
显示屏 背光 LCD；LCD 尺寸：2 x 1.5”(52 x 38mm)
状态指示灯 超范围 (----) 及电池电量低
测量通道 T1、T2、T3、T4 和 T1-T2
传感器类型 热电偶类型：K、J、T、E、R 和 S
RTD 类型：铂金 100 Ω（符合 0.00385 α 系数，满足 DIN IEC
751）
测量单位 °C / °F
偏置调整 提供一 (1) 个热电偶和两 (2) 个 RTD 输入
输入线性化 传感器曲线存储在仪表的 CPU 中
数据记录仪采样率 自动记录：1、2、5、10、30、60、120、300、600、1800、
3600 秒。请注意，一 (1) 秒采样率在运行较慢的计算机上
可能会导致某些数据丢失。
手动记录：将采样率设置为“0”。
存储卡 SD 存储卡；1G 到 16GB 大小
温度补偿 所有热电偶类型的自动温度补偿
显示屏更新率 约 1 秒。
数据输出 RS-232 / USB PC 计算机接口
工作温度 32 至 122°F（0 至 50°C）
工作湿度 ***大 85% 相对湿度
电源自动关闭 不活动超过 10 分钟（可禁用）
电源 六 (6) 节 1.5 VDC 电池（选配 9V 交流适配器）
功耗 正常工作（背光和数据记录仪关闭）：约 9.7mA 直流
在背光关闭和数据记录仪打开时：约 30mA 直流
在背光打开和数据记录仪关闭时：约 17mA 直流
重量（仅仪表） 0.62 lbs (280g)
尺寸 主仪表：7.1 x 2.9 x 1.9”(182 x 73 x 47.5mm)
使用说明
EXTECH SDL200 记录表 SDL200 4通道数据记录表EXTECH代理
基本热电偶模式
将热电偶连接至仪表顶部标有 T1 到 T4 的插孔中。选择热电偶类型（J、K 等）以匹配所使用的热
电偶类型。在正常热电偶模式中，仪表将同步显示热电偶 T1 到 T4 的温度。如果热电偶未连接或温
度超出范围，将显示破折号。
热电偶 T1-T2 模式
要查看热电偶 T1 和 T2 之间的温差，请按住 T1-T2 按钮至少 1.5 秒。显示屏将显示 T1 温度（左
上角）、T2 温度（左下角）及温差 T1-T2（右下角）。
基本 RTD 模式
将 RTD 探头 (850185) 连接至仪表右下角标有 PT1 和 PT2 的插孔中。在设置模式中选择“Pt”作
为温度表类型。在正常 RTD 模式中，仪表将同步显示两个 RTD 温度表的温度。T1（对于 RTD PT1）
显示在 LCD 的上部，T2（对于 RTD 输入 PT2） 显示在 LCD 的下部。如果传感器未连接至输入插孔
或测量值超出规定范围，将显示破折号。
RTD T1-T2 模式
要查看 T1 (PT1) 和 T2 (PT2) 之间的温差，请按住 T1-T2 按钮至少 1.5 秒。显示屏将显示 T1 温
度（显示屏上部）、T2 温度（下部）及温差 T1-T2（右下角）。
数据保持
要在显示屏上***测量值，请短时按住 HOLD 按钮。仪表将发出蜂鸣声，将保持此读数，同时 HOLD
显示图标。再次按下 HOLD 按钮将释放显示屏，退出数据保持模式，仪表返回正常工作模式。
MAX-MIN（***大/***小）读数
对于给定测量会话，此仪表可记录***大 (MAX) 和***小 (MIN) 读数以便未来调用。
1. 按下 MAX-MIN 按钮片刻将进入此工作模式（REC 图标显示）
2. 现在仪表将记录***大和***小读数。
3. 再次按下 MAX-MIN 按钮将查看当前 MAX 读数（MAX 图标显示）。显示屏上的读数是自 REC 图
标打开（当***按下 MAX-MIN 按钮时）以来的***大读数。
4. 再次按下 MAX-MIN 按钮将查看当前 MIN 读数（MIN 图标显示）。显示屏上的读数是自 REC 图
标打开（当***释放 MAX-MIN 按钮时）以来的***小读数。
5. 要退出 MAX-MIN 模式，按住 MAX-MIN 按钮至少 1.5 秒。仪表将发出蜂鸣声，REC-MAX-MIN 图
标将消失，MAX-MIN 内存将清除，仪表将返回正常工作模式。
产品图片
本旗舰店所有图片均为100%实物拍摄
