产品详情
简介
欢迎您光临EXTECH阿里巴巴旗舰店选购EXTECH TG20线示踪***盒一级代理此音频发生器和放大器探头组用于快速跟踪和识别组内的电缆或电线，并检查操作电话线。有了正确的使用和护理，这米将提供多年可靠的服务。
特征及规格描述
EXTECH TG20 ***盒 TG20线示踪***盒EXTECH 特级代理
EXTECH TG20线示踪***盒一级代理
识别线对，检查连续性和测试电话线的极性
发射机输出电缆端模块RJ11电话连接器
发射机将***信号电缆，检查电话线，并进行连续性检查
非接触探头的声音识别选定的电线或电缆
轻松跟踪从源头到终止线
正确操作电话线?试验
灵敏度可调控制线提高识别和消除错误检测
连续试验可见指示
配有RJ11电话连接器和鳄鱼夹对线探头和***，和两个9V电池

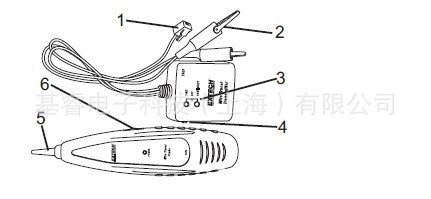

仪表描述
EXTECH TG20 ***盒 TG20线示踪***盒EXTECH 特级代理
1.模块化连接器
2.测试导线
3.功能的发光二极管
4.电源开关
5.探针
6.功率/灵敏度控制
使用说明
EXTECH TG20 ***盒 TG20线示踪***盒EXTECH 特级代理
注：延长电池寿命，记得关掉探头和***后，跟踪电缆
自我检查
1.打开探头，并设置发射机到音。
2.这两个单位的红色LED将亮起。更换电池，如果他们不。
三.触摸探头到发射线，并检查所产生的音调。
电缆/导线跟踪
警告：不要连接到任何电线或电缆与一个比一个有源电路
轮式。
1.将发射机连接到电缆
一）终止于一端的电缆，将红色短吻鳄鱼夹连接到电线和黑色的电线上
鳄鱼夹到设备地面
未终止的电缆，将红色短吻鳄鱼夹连接到一根电线上，黑色短吻鳄鱼
夹到另一根电线。
c）与模块化连接器电缆插入RJ11插头直接插入连接器。
2.将发射机电源开关设置为音调位置。红色的LED将打开。
三.在探头上，旋转电源/灵敏度控制，使电源LED是在.
4.保持绝缘的探针针尖对导线的问题，拿起所产生的信号
发射机。
5.旋转音量/灵敏度控制在探头上的适当水平和灵敏度
识别和跟踪导线。
6.基调将连接到音频发生器电线***大。
连续性测试
警告：断开任何电路的电源和负载。
4.连接测试导致测试中的电线。
5.将发射机切换到连续性位置。
6.连续性的LED会发光的绿色如果电阻小于10000欧姆。这个
LED的强度将非常明亮的非常低的电阻，并会降低强度
阻力增大。
品牌介绍
EXTECH TG20 ***盒 TG20线示踪***盒EXTECH 特级代理
EXTECH致力于提供***佳的测试设备价值已43年有余。我们利用ISO9001：2008认证强化我们贯穿始终的质量保证方法，涵盖我们工作的每一个环节，
从工程设计、销售与营销、服务与支持、制造到分销。EXTECH通过满足各行业***人士和不同应用的需求，不断地在电气工程承造商、工业机械师、
设施维护、暖通空调与制冷（HVACR）技术员、设备可持续性与安全负责人、公共工程管理人员等群体中构建品牌忠诚度，并赢得信任。
