Extech  EX810钳形表一级代理。

特征

所有型号的仪表都测量

红外线温度
交流/直流电压
电阻
电容
频率
连续性
二极管
具体型号的功能：
EX830: 直流电，True RMS，K 型温度计，直流清零
EX820: True RMS，K 型温度计
EX810: 测量平均值
EX800 系列功能
自动关机
记录***大值/***小值
数据保持
峰值保持
液晶屏背光

规格

Extech  EX810钳形表一级代理。

通用技术条件
夹钳开度 大约 1.7" (43mm) .
显示屏 3-3/4 位 (4000 象素) 背光 液晶屏
连续性检查 域值 40??; 测试电流 < 0.5mA
二极管测试 一般测试电流是 0.3mA;
一般开放电路电压 < 3VDC
电量低指示 显示电池符号
超量程指示 显示‘OL’
测试速度 额定每秒两个读数，
峰值 ***峰值 >1ms
热耦合传感器 要求采用 K 型热电耦
红外线光谱响应 6 到 16μm
红外线发射率 0.95 固定
红外线距离比 8:1
输入电阻 10M?? (VDC 和 VAC)
交流频率 50 到 400Hz (AAC and VAC)
交流响应 True rms (AAC and VAC) EX820 & EX830
振幅 40A 到 400A 量程是 3.0，1000A 量程是 1.4 (50/60Hz，量程的 5% 到
100% )
工作温度 41??F 到 104??F (5??C 到 40??C)
存储温度 -4??F 到 140??F (-20??C 到 60??C)
工作湿度 ***大 80% 到 87??F (31??C)，线性降低 到 50%， 104??F(40??C)
存储湿度 <80%
工作高度 7000ft. (2000m) ***高
电池 一只 (1) 9V 电池 (NEDA 1604)
自动关机 在大约 25 分钟后
尺寸和重量 10.6x4.3x2” (270x110x50mm); 13.6 oz. (386g)
安全 室内使用，符合 IEC 1010-1(2001)：EN61010-1 (2001) 超电压 类别 III
600V 和类别 II 1000V 环保等级 2

 仪表描述



EXTECH EX810钳形表,EX810钳形表,EXTECH***基睿仪器

Extech  EX810钳形表一级代理。

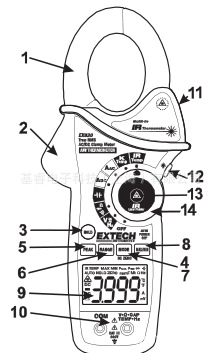

仪表结构(EX830 图片)
1. 电流夹
2. 开夹触发装置
3. 数据保持按钮
4. 模式
5. 峰值
6. 量程
7. 直流电流 清零(只在 EX830 上)
8. ***小值/***大值
9. 液晶屏背光
10. 测试导线输入插座
11. 红外线温度计和激光发射点（后面）
12. 背光按钮
13. 激光发射点按钮
14. 功能开关

EXTECH EX810钳形表,EX810钳形表,EXTECH***基睿仪器

Extech  EX810钳形表一级代理。

频率测量
1. 把功能开关设置到 V Hz 位置。
2. 按下模式按钮并保持，选择频率(Hz)开关。液晶屏上将显示”k Hz”。
3. 把黑色测试导线香蕉插头插入到阴极 COM 插座中，把红色测试导线
香蕉插头插入到 Hz 阳极插座中。
4. 让测试探针头接触待测试的零件。
5. 在液晶屏上显示频率值。
6. 液晶屏将显示合适的小数点和数值。
7. 再次按下模式按钮并保持，返回到电压模式。

交流直流电压测量
1. 把黑色测试导线插入到阴极 COM 端子中，把红色测量导线插入到阳极 V 端子中。
2. 把功能开关设置到 V AC 或 或 V DC 位置。
3. 通过模式按钮选择 AC 或 DC 电压（只针对 EX830）
4. 把测试导线平行连接到待测试的电路上。
5. 液晶屏显示电压测量值。
