产品详情
简介
欢迎您光临EXTECH阿里巴巴旗舰店选购Extech PQ2071 1 /三相1000A真有效值交流钳形功率计。
PQ2071 型万用表可测量交流电流、频率、温度（K 型）和功率（真实功率、视在功率、无功功率和有源功率）。
PQ2071 型万用表还配备一个带 LED 报警的内置非接触电压检测器。通过 PC 机的 USB 接口可存储并（手动）调用高达 99 组读数数据。
正确并小心使用此仪表，您便可常年享受其可靠服务。请访问Extech Instruments 网站（）以获得该用户指南的***新版本。
Extech Instruments是一家 ISO-9001 认证企业。
规格参数
EXTECH PQ2071真有效值交流钳形功率计1 /三相1000A，EXTECH***基睿仪器
钳口开口尺寸 约 2-1/4" (57mm)
显示屏 双屏 4 位（9999 像素点）背光 LCD
条形刻度 100 个
低电量指示 显示电池符号
超量程指示 显示 ‘OL’
内部读数内存 可存储、调用并清除 99 个读数。
外部 PC 内存 可在已连接并运行附带 PC 软件的 PC 机上记录 50,000 个读数。读
数可导出到电子数据表中。
测量速率 标称每秒 2 次
输入阻抗 10M?? (VAC)
AC 频宽 50 至 200Hz（AAC 和 VAC）
AC 响应 真有效值（AAC 和 VAC）
工作温度 5??C 至 40??C（41??F 至 104??F）
存储温度 -20??C 至 60??C（-4??F 至 140??F）
工作湿度 31??C (87??F) 时<80%，40??C (104??F)时线性递减至 50%
存储湿度 <80%
工作海拔高度 2000m (7000ft) ***大值
电池 一 (1) 节 9V 电池 (NEDA 1604)
自动关闭 约 25 分钟后
尺寸与重量 292 x 95 x 38mm (11.5 x 3.75 x 1.5”)；522g (18.4 oz)
安全 供室内使用，双重绝缘，完全符合 IEC1010-1(2001):EN61010-1
(2001) 过压类别 IV 600V 和类别 III 1000V、Pollution Degree 2
标准的要求。
仪表描述
EXTECH PQ2071真有效值交流钳形功率计1 /三相1000A，EXTECH***基睿仪器

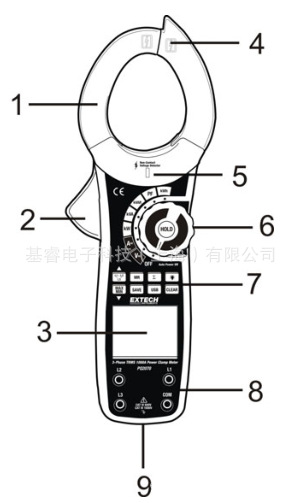

仪表说明（正面）
1 颚式变压器
2 钳口打开触发器
3 LCD 显示屏
4 电压检测传感器
5 电压检测报***
6 功能旋转拨盘（HOLD 按钮）
7 按键区（参见以下列表）
8 L1、L2、L3 输入端子
9 PC 接口电缆插孔
注意： 电池仓位于仪表背面
使用说明
EXTECH PQ2071真有效值交流钳形功率计1 /三相1000A，EXTECH***基睿仪器
交流电压测量
主显示屏显示交流电压（副显示屏上显示频率）
交流电压量程为：100V、400V 和 750V
频率量程为：50Hz~60Hz
单相 - L1的测试线连接到电源线和COM导线连接
到中性线。
3相4线 - 的COM导线连接到中性线。
三相三线 - 该COM导线连接到大地。
1. 将黑色测试引线进入排料器的 COM 输入端
子。
2. 将电缆的另一端的黑色(COM)测试引线连
接到相应的中性线(单一阶段和 3P4W)或
3p3W0 的电线的阶段。
3. 单一阶段:插入测试引线到 L1 并将其连接
到电源电线。
4 3Φ4 根电线,请执行以下步骤:将所有 3 导
线(红色-L1)、***的 2、蓝-L3)到 L1、L2 和 L3

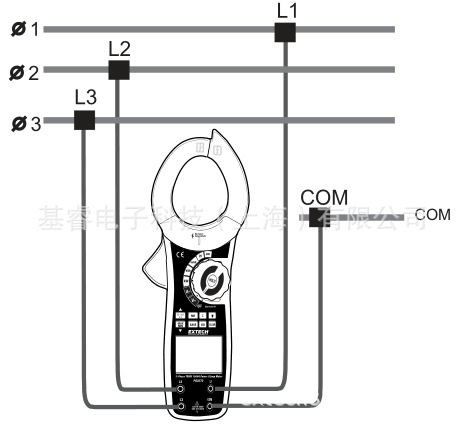

仪表输入端子和连接每个相应阶段的线。 (见下图 )
3Φ3 电线:连接 L1 和 L3 的米,然后连接 L1 至 0 期线和 L3 线的剩余阶段。
4. 转动旋转功能开关,VAC 位置来选择电压频率模式。
5. 按下 L1-L2-L3)”按钮以选择相应的阶段,则显示屏会显示相应阶段符号在显示屏上。 L1 是
***个(单一)阶段,L2 是第二阶段,和 L3 是第三阶段。
6. 主显示屏指示真有效值电压和辅助显示频率值。
7. 要监控的比例***高(MAX)和***低(***小值)读数,请按***大的分钟(MIN)按钮。 现在的液晶显示
屏将显示“***大”和“计量表将仅显示***大交流电压真有效值。
8. 按***大值-***小值再次,LCD 将显示“***小值”和“排料器将仅显示***小交流真有效值电压。
9. 按***大值-***小值再一次退出的***大***小值模式并返回到显示实时交流真有效值电压。
10. 显示屏将显示“OL”当输入电压大于 750V 有效值。
产品图片
本旗舰店所有图片均为100%实物拍摄
EXTECH PQ2071真有效值交流钳形功率计1 /三相1000A，EXTECH***基睿仪器
品牌介绍
EXTECH致力于提供***佳的测试设备价值已43年有余。我们利用ISO9001：2008认证强化我们贯穿始终的质量保证方法，涵盖我们工作的每一个环节，从工程设计、销售与营销、服务与支持、制造到分销。EXTECH通过满足各行业***人士和不同应用的需求，不断地在电气工程承造商、工业机械师、设施维护、暖通空调与制冷（HVACR）技术员、设备可持续性与安全负责人、公共工程管理人员等群体中构建品牌忠诚度，并赢得信任。
