产品详情
简介
欢迎您光临EXTECH阿里巴巴旗舰店选购EXTECH EX520 11功能的重型工业万用表真有效值一级代理。此表可测量交流/直流电压、
交流/直流电流、电阻、电容、频率（电气与电子），二极管测试以及导通性与热电偶温度。其坚固耐用的设计可用于重型用途。
正确并小心使用此仪表，您便可常年享受其可靠服务。

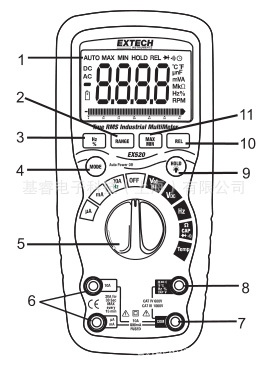

仪表描述
EXTECH EX520万用表,EX520 11功能的重型工业万用表,EXTECH***基睿仪器
1. 6,000 帧 LCD
2. RANGE 按钮
3. Hz 与 % 按钮
4. MODE 按钮
5. 功能拨盘
6. mA、μA 和 10A 输入插孔
7. COM 输入插孔
8. 正极输入插孔
9. HOLD 与背光按钮
10. REL（相对值）按钮
11. MAX/MIN 按钮
注意：倾斜支架和电池组件位于仪表后部。
规格参数
EXTECH EX520万用表,EX520 11功能的重型工业万用表,EXTECH***基睿仪器
·规格
外壳 双层铸造，防水 (IP67)
撞击（跌落测试） 2 米 (6.5 英尺)
半导体测试 ***大测试电流 0.9mA，常规开路电压 2.8V DC
导通性检查 如果电阻值低于 100Ω（约），测试电流小于 0.35mA，提示信号将响起
温度传感器 要求 K 型热电偶
输入阻抗 >10MΩ VDC & >10MΩ VAC
AC 响应 真有效值
ACV 频宽 40Hz 至 1kHz
波峰因数 ≤3 满量程达 500V, 1000V 时线性下降至 ≤1.5
显示屏 6000 计数，带条形刻度的背光液晶显示屏
超量程指示 显示“ OL”
自动关闭 15 分钟（约），带禁用功能
极性 自动（不显示正极）；减 (-) 号表示负极
测量频率 标称每秒 2 次
电量低指示 如果电池电压降至操作电压以下则显示 “ ”
电池 一节 9 V (NEDA 1604) 电池
***丝 mA，μA 量程；0.8A 1000V 陶瓷速断
A 量程；10A 1000V 陶瓷速断
工作温度 5??C 至 40??C（41??F 至 104??F）
存储温度 -20??C 至 60??C（-4??F 至 140??F）
工作湿度 31oC (87oF) 时***高 80%，40oC(104oF) 时线性下降至 50%
存储湿度 <80%
操作海拔高度 2000 m（7000ft）***大值
重量 342g (0.753lb)（含护套）。
尺寸 187 x 81 x 50mm (7.36” x 3.2” x 2.0”) （含护套）
安全 该仪表用于初始安装使用，双层绝缘，完全满足 EN61010-1 和 IEC61010-1
第二版 (2001) Category IV 600V 和 Category III 1000V; Pollution
Degree 2 标准的要求，为使用者提供良好保护。该仪表还符合 UL 61010-
1、第 2 版 (2004)、CAN/CSA C22.2 第 61010-1 号 第 2 版 (2004) 以及
UL 61010B-2-031，第 1 版 (2003) 的要求
认证 UL CE
UL 认证 UL 标记并不表明该产品读数的***度已经过评估
使用说明
EXTECH EX520万用表,EX520 11功能的重型工业万用表,EXTECH***基睿仪器
直流电测量
注意：请勿使 20A 电流测试持续 30 秒以上。超过 30 秒可能会损坏仪表和/或测试导线。
1. 将黑色测试导线的香蕉插头插入负极 COM 插孔中。
2. 要测量高达 6000μA DC 的电流，将功能拨盘转到*** μA 位置，并将红色测试
导线的香蕉插头插入 μA/mA 插孔中。
3. 要测量高达 600mA DC 的电流，将功能拨盘转到*** mA 位置，并将红色导线
的香蕉插头插入 μA/mA 插孔中。
4. 要测量高达 20A DC 的电流，将功能拨盘转到***的 10A/HZ/% 位置，并将红
色测试导线的香蕉插头插入 10A 插孔中。
5. 按下 MODE 按钮以在显示屏上指示“ DC” 。
6. 停止给待测电路供电，然后在您希望测量电流的位置打开电路。
7. 用黑色测试探针的针尖触碰电路的负极一侧。用红色测试探针的针尖触碰电路
的正极一侧。
8. 给电路供电。
9. 读出显示屏上的电流值。
交流电流（频率、占空比）测量
注意：请勿使 20A 电流测试持续 30 秒以上。超过 30 秒可能会损坏仪表和/或测试导线。
1. 将黑色测试导线的香蕉插头插入负极 COM 插孔中。
2. 要测量高达 6000μA AC 的电流，将功能拨盘转到*** μA 位置，并将红色测试
导线的香蕉插头插入 μA/mA 插孔中。
3. 要测量高达 600mA AC 的电流，将功能拨盘转到*** mA 位置，并将红色测试
导线的香蕉插头插入 μA/mA 插孔中。
4. 要测量高达 20A AC 的电流，将功能拨盘转到***的 10A/HZ/% 位置，并将红
色测试导线的香蕉插头插入 10A 插孔中。
5. 按下 MODE 按钮以在显示屏上指示“ AC” 。
6. 停止给待测电路供电，然后在您希望测量电流的位置打开电路。
7. 用黑色测试探针的针尖触碰电路的零线一侧。用红色测试探针的针尖触碰电路
的“带电”一侧。
8. 给电路供电。
9. 读出显示屏上的电流值。
10. 按下 Hz/% 按钮以指示“ Hz”。
11. 读出显示屏上的频率。
12. 再次按下 Hz/% 按钮以指示“% %”。
13. 读出显示屏上的 % % 占空比。
14. 按下 Hz/% 按钮以返回电流测量。
