简单介绍
欢迎您光临EXTECH基睿仪器选购EXTECH EX503万用表,EX503 10功能重型工业万用表,EXTECH代理基睿仪器。此仪表可测量交流/直流电压、交流/直流电流、电阻、电容、频率、二极管测试以及导通性加热电偶温度。它采用防水设计，坚固耐用，可在重负荷工作条件下使用。正确并小心使用此仪表，您便可常年享受其可靠服务。
EXTECH中国***---基睿仪器是风速仪、风量仪、温湿度计、转速计等产品***生产加工的公司，拥有完整、科学的质量管理体系。***销售环保、电子、电力、气体、无损检测等仪器仪表。公司的诚信、实力和产品质量获得业界的认可,所经营产品被广泛应用于电力、科研、教育、电信、冶金、机电、铁路、地铁、石油化工、建筑、电气等行业和部门，客户遍布***各地。欢迎各界朋友莅临参观、指导和业务洽谈。
EXTECH代理基睿仪器销售***:OZI-3I66IIO6 17765176270
EXTECH中国特级代理基睿仪器销售***:87332048
EXTECH一级代理基睿仪器询价邮箱:sales@
EXTECH供货平台基睿仪器:ina-
EXTECH中国区***销售专员:苏秀云
规格参数
EXTECH EX503万用表,EX503 10功能重型工业万用表,EXTECH代理基睿仪器
外壳 双层铸造，防水 (IP67)
撞击(跌落测试) 2m (6.5 ft)
半导体测试 常规测试电流 0.3mA，常规开路电压 1.5V DC
导通性检查 如果电阻值低于 100??(约)，测试电流小于 0.3mA，提示信号将响起
输入阻抗 7.8MΩ
AC 响应 平均响应
ACV 频宽 50Hz 至 400Hz
波峰因数 ≤3 满量程达 500V, 1000V 时线性下降至 ≤1.5
显示屏 4,000 计数背光液晶显示屏
超量程指示 显示“ OL”
自动关闭 30 分钟(约)
极性 自动(不显示正极);减 (-) 号表示负极
测量频率 标称每秒 2 次
低电量指示 如果电池电压过低，会显示“ ”
电池 一节 9 V (NEDA 1604) 电池
***丝 mA，μA 量程;0.5A 1000V 陶瓷速断
A 量程;10A 1000V 陶瓷速断
工作温度 5??C 至 40??C(41??F 至 104??F)
存储温度 -20??C 至 60??C(-4??F 至 140??F)
工作湿度 31??C (87??F) 时***大达 80%，40??C (104??F) 时线性递减至 50%
存储湿度 <80%
操作海拔高度 2000 米(7000 英尺)***大值
重量 342g (0.753lb)(含护套)。
尺寸 182 x 82 x 55mm (7.2” x 3.2” x 2.2”)
安全 该仪表用于初始安装使用，双层绝缘,完全满足 EN61010-1 和 IEC61010-1
第二版(2001) Category IV 600V 和 Category III 1000V; Pollution
Degree 2 标准的要求，为使用者提供良好保护。此仪表还符合 UL 61010-1
第二版 (2004)，CAN/CSA C22.2 No 61010-1 第二版 (2004) 和 UL 61010B-
2-031 ***版 (2003) 标准的要求。
认证 UL CE
UL 认证 UL 标记并不表明该产品读数的***度已经过评估。

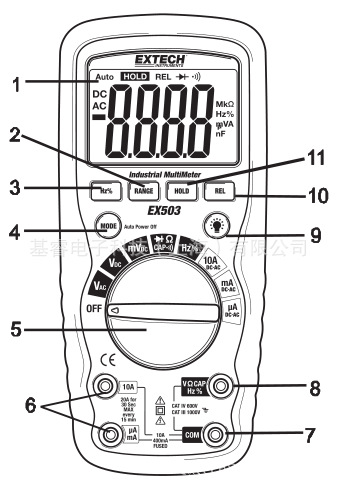

仪表描述
EXTECH EX503万用表,EX503 10功能重型工业万用表,EXTECH代理基睿仪器
1. 4,000 像素点 LCD 显示屏
2. RANGE 按钮
3. Hz 与 % 按钮
4. MODE 按钮
5. 功能拨盘
6. mA、μA 和 10A 输入插孔
7. COM 输入插孔
8. 正极输入插孔
9. 背光按钮
10. REL 按钮
11. HOLD 按钮
使用说明
EXTECH EX503万用表,EX503 10功能重型工业万用表,EXTECH代理基睿仪器
直流电测量小心:请勿使 20A 电流测试持续 30 秒以上。超过 30 秒可能会损坏仪表和/或测试导线。
1. 将黑色测试导线的香蕉插头插入负极 COM 的插孔中。
2. 要使电流测量值达到 4000μA DC，将功能拨盘转到 μA 位置，并将红色导线香蕉插头插入 μA/mA 插孔。
3. 要使测量值达到 400mA DC，将功能拨盘转到 mA 位置，并将红色导线香蕉插头插入 μA/mA 插孔。
4. 要使测量值达到 10A DC，将功能拨盘转到 10A 位置，并将红色导线香蕉插头插入 10A 插孔。
5. 按下 MODE 按钮以在显示屏上指示“ DC”。
6. 停止给待测电路供电，然后在您希望测量电流的位置打开电路。
7. 用黑色测试探针的针尖触碰电路的负极一侧。
用红色测试探针的针尖触碰电路的正极一侧。
8. 给电路供电。
9. 读出显示屏上的电流值。
交流电流(频率、占空比)测量小心:请勿使 20A 电流测试持续 30 秒以上。超过 30 秒可能会损坏仪表和/或测试导线。
1. 将黑色测试导线的香蕉插头插入负极 COM 的插孔中。
2. 要使电流测量值达到 4000μA AC，将功能拨盘转到 μA 位置，并将红色导线香蕉插头插入 μA/mA 插孔。
3. 要使测量值达到 400mA AC，将功能拨盘转到 mA 位置，并将红色导线香蕉插头插入 μA/mA 插孔。
4. 要使测量值达到 10A AC，将功能拨盘转到 10A 位置，并将红色导线香蕉插头插入 10A 插孔。
5. 按下 MODE 按钮以在显示屏上指示“ AC”。
6. 停止给待测电路供电，然后在您希望测量电流的位置打开电路。
7. 用黑色测试探针的针尖触碰电路的零线一侧。
用红色测试探针的针尖触碰电路的“带电”一侧。
8. 给电路供电。
9. 读出显示屏上的电流值。
10. 按下 Hz/% 按钮以指示 “ Hz”。
11. 读出显示屏上的频率。
12. 再次按下 Hz/% 按钮以指示“% %”。
13. 读出主显示屏上的占空比 %。
14. 按下 Hz/% 按钮可返回电流测量。
