产品详情
简介
欢迎您光临EXTECH阿里巴巴旗舰店选购Extech MG302数字绝缘测试多用表。此仪表可测量交流/直流电压、交流/直流电流、
电阻、电容、频率（电流与电子）、占空比、二极管测试、绝缘电阻以及导通性加热电偶温度。MG300可存储并调用测量数据，
并针对重载应用采用防水和耐用设计。此仪表可无线连接到台式计算机并向其传输数据。正确并小心使用此仪表，您便可常年享
受其可靠服务。

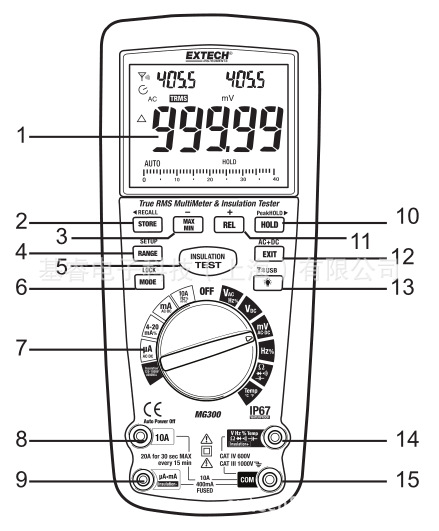

仪表描述
Extech MG302，MG302数字绝缘测试多用表，EXTECH***基睿仪器
1. 40,000 像素点 LCD 显示屏
2. MAX/MIN ( - ) 按钮
3. STORE (4. RANGE(SETUP) 按钮
5. INSULATION TEST 按钮
6. MODE 按钮
7. 功能拨盘
8. 10A 输入插孔
9. mA、μA、绝缘 (-) 插孔
10. HOLD (PEAKHOLD>) 按钮
11. REL (+) 按钮
12. EXIT (AC+DC) 按钮
13. 背光按钮
14. 正极和绝缘 (+) 输入插孔
15. COM 输入插孔
注意：倾斜支架和电池组件位于仪表后部。

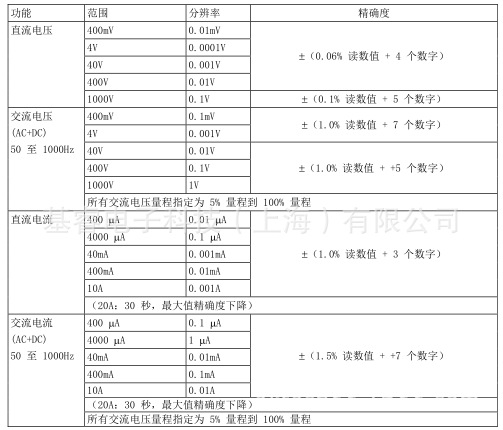

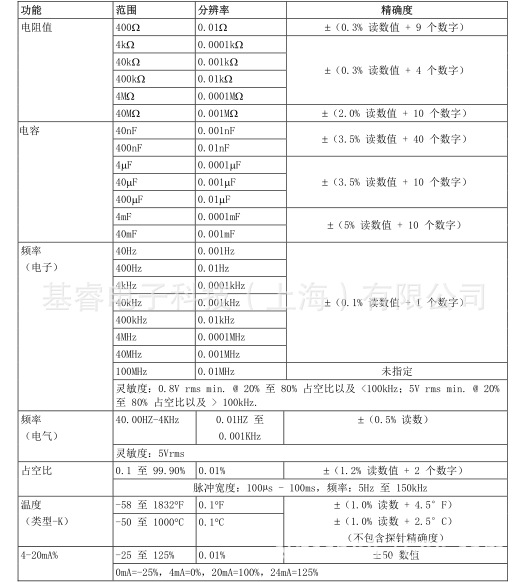

规格参数
Extech MG302，MG302数字绝缘测试多用表，EXTECH***基睿仪器
·
外壳 双层铸造，防水 (IP67)
撞击（跌落测试） 6.5 英尺（2 米）
二极管测试 ***大测试电流 0.9mA，常规开路电压 2.8V DC
存储容量 8000 条记录
红外传输距离 10 米（约）
***频率 433MHz
导通性检查 如果电阻值低于 35??（约），测试电流小于 0.35mA，提示信号将响起
峰值 捕获峰值 >1ms
温度传感器 要求 K 型热电偶
输入阻抗 >10MΩ VDC & >9MΩ VAC
AC 响应 真有效值
ACV 频宽 50Hz 至 1000Hz
波峰因数 ≤3 满量程达 500V, 1000V 时线性下降至 ≤1.5
显示屏 40,000 像素点，背光，带条柱显示的液晶显示屏
超量程指示 显示“ OL”
自动关闭 15 分钟（约），带禁用功能
极性 自动（不显示正极）；减 (-) 号表示负极
测量频率 标称每秒 2 次
低电量指示 如果电池电压降至操作电压一下则显示“ ”
电池 六节 (6) 1.5V “AA” 电池
***丝 mA，μA 范围；0.5A/1000V 陶瓷速断 (SIBA 70-172-40)
A 范围；10A/1000V 陶瓷速断 (SIBA 50-199-06)
工作温度 5oC 至 40oC（41oF 至 104oF）
存储温度 -20
o C 至 60 o C（-4 o F 至 140 o F）
操作湿度 31oC (87oF) 时***高 80%，40oC(104oF) 时线性下降至 50%
存储湿度 <80%
操作海拔高度 2000 米（7000 英尺）***大值
重量 582g.(20.5 oz)
尺寸 200 x 92 x 50mm (7.8” x 3.6” x 1.9”)
安全 该仪表用于初始安装使用，双层绝缘，完全满足 EN61010-1 和 IEC61010-1
第二版(2001) Category IV 600V 和 Category III 1000V; Pollution Degree 2
标准的要求，为使用者提供良好保护。
使用说明
Extech MG302，MG302数字绝缘测试多用表，EXTECH***基睿仪器
交流电流（频率、占空比）测量
注意：请勿使 20A 电流测试持续 30 秒以上。超过 30 秒可能会损坏仪表和/或测试导线。
1. 将黑色测试导线的香蕉插头插入负极 COM 的插孔中。
2. 要使电流测量值达到 4000μA AC，将功能拨盘转到 μA 位置，并将红色导线香
蕉插头插入 μA/mA 插孔。
3. 要使测量值达到 400mA AC，将功能拨盘转到 mA 位置，并将红色导线香蕉插
头插入 μA/mA 插孔。
4. 要使测量值达到 20A AC，将功能拨盘转到 10A/HZ/% 位置，并将红色导线香
蕉插头插入 10A 插孔。
5. 按下 MODE 按钮以在显示屏上指示“ AC” 。
6. 长按 EXIT 2 秒以选择“AC+DC”
7. 停止给待测电路供电，然后在您希望测量电流的位置打开电路。
8. 用黑色测试探针的针尖触碰电路的零线一侧。
用红色测试探针的针尖触碰电路的“带电”一侧。
9. 给电路供电。
10. 读出显示屏上的电流值。
11. 处于 10A 范围时：
a) 频率显示在屏幕右上方。
b) 长按 MODE 按钮以在主显示屏显示“ Hz”。
c) 再次快速按下 MODE 按钮以在主显示屏显示“% %”。
12. 长按 MODE 按钮以返回电流测量。
电阻测量
警告：为避免***，断开待测装置的供电并在测量任何电阻前为所有电容放电。取下电池并拔下电
源线。
1. 将功能拨盘设定在 Ω?? CAP?? 位置。
2. 将黑色测试导线的香蕉插头插入负极 COM 的插孔中。
将红色测试导线的香蕉插头插入正极 Ω Ω 的插孔中。
3. 按下 MODE 按钮以在显示屏指示“ Ω”??。
4. 使用测试探针的针尖测量待测电路或部件。***好能将待测部件的一侧断开连接，
这样电路的剩余部分将不会影响电阻的读数值。
5. 读出显示屏上的电阻。
产品图片
本旗舰店所有图片均为100%实物拍摄
Extech MG302，MG302数字绝缘测试多用表，EXTECH***基睿仪器
品牌介绍
Extech MG302，MG302数字绝缘测试多用表，EXTECH***基睿仪器
EXTECH致力于提供***佳的测试设备价值已43年有余。我们利用ISO9001：2008认证强化我们贯穿始终的质量保证方法，涵盖我们工作的每一个环节，从工程设计、销售与营销、服务与支持、制造到分销。EXTECH通过满足各行业***人士和不同应用的需求，不断地在电气工程承造商、工业机械师、设施维护、暖通空调与制冷（HVACR）技术员、设备可持续性与安全负责人、公共工程管理人员等群体中构建品牌忠诚度，并赢得信任。
