产品详情
简介
欢迎您光临EXTECH阿里巴巴旗舰店选购Extech EX613钳形表。这款仪表可测量交流/直流电流、交流/直流电压、电阻、电容、
频率、二极管测试、工作周期和连通性。特殊功能包括双输入电偶温度和非接触型电压检测。这款仪表采用双模外壳、坚固耐用
这款仪表在交货前经过了充分测试和校准，如精心使用可保证多年的可靠服务。
仪表描述
EXTECH EX613钳形表,EX613钳形表,EXTECH***基睿仪器

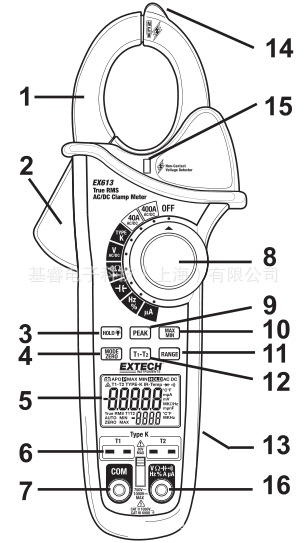

仪表图示
1. 电***应钳
2. 钳开口开关
3. 保持/背光按钮
4. 模式/归零按钮
5. 背光液晶显示屏
6. K 型输入插口
7. 万用表输入插口
8. 功能开关
9. 峰值按钮
10. ***大值/***小值按钮
11. 量程按钮
12. 热电偶显示按钮
13. 电池仓 (背后)
14. 非接触型电压检测仪
15. 非接触型电压指示灯
16. 输入口
规格参数
EXTECH EX613钳形表,EX613钳形表,EXTECH***基睿仪器
一般技术规范
钳口开度 大约 32mm (1.25") .
显示屏 双背光液晶显示屏 40,000/4,000 个计数
非接触型电压 100 到 600VAC
连通性检查 阈值 50??; 测试电流 < 0.5mA
二极管测试 测试电流一般是 0.3mA;
开放电路电压 一般是 2.8VDC
低电量指示 显示电池符号
超量程指示 显示‘OL’
测量速度 额定值是每秒 2 个读数
峰值检测 >1ms
热电偶传感器 要求 K 型热电偶
***丝 500mA, 陶瓷快熔
输入阻抗 10M?? (VDC 和 VAC)
交流带宽 50 到 400Hz (AAC 和 VAC)
交流响应 真有效值 (AAC 和 VAC)
峰值因素 40A 和 400A 量程是 3.0, 1000A 量程是 1.4 (50/60Hz ，量程的 5% 到
100% )
工作温度 5??C 到 40??C (41??F 到 104??F)
存储温度 -20??C 到 60??C (-4??F 到 140??F)
工作湿度 在 31??C (87??F)***高是 80%，线性下降到 40??C (104??F)的 50%
存储湿度 <80%
工作海拔 ***高 2000 米(7000ft).
电池 一块(1) 9V 电池 (NEDA 1604)
自动关机 大约 30 分钟后，可禁用
尺寸和重量 241x96x44.5mm (9.5x3.8x1.75”); 386g (13.6 oz)
安全性 室内使用、符合 IEC1010-1 (2010): EN61010-1 (2001)过压类别 III
600V 和类别 II 1000V 污染等级 2
使用说明
EXTECH EX613钳形表,EX613钳形表,EXTECH***基睿仪器
电阻测量
说明：在测量电阻之前应断开待测试设备的电源。
1. 把输入口滑动到向上位置。
2. 把功能开关旋转到?? ??位置。
3. 把黑色测试引线香蕉头插入到负极 COM 插口。
把红色测试引线香蕉头插入到正极 V 插口。
4. 让黑色测试探针头接触设备的一侧。
让红色测试探针头接触设备的另一侧。
5. 读出显示屏上的电阻值。.
电容测量
警告: 为避免***，在测量之前应给电容放电。
1. 把输入口滑动到向上位置。
2. 把功能开关旋转到 ?? ??电容位置。
3. 把黑色测试引线香蕉头插入到负极 COM 插口。
把红色测试引线香蕉头插入到正极 插口。
4. 让黑色测试探针头接触设备的一侧。
让红色测试探针头接触设备的另一侧。
5. 读出显示屏上的电容值。
说明：如果电容值较大，那么***终测量读数需要几秒钟才能稳定下来。
说明：通过归零功能可去除杂散测试引线的电容，提高低电容测量值的精度。在归
零时，按住 归零模式按钮，听到两声哔哔声。显示屏显示零。 现在存储了偏
差值，所有测量值中都去除了该偏差值。
.
频率和负载比测量
1. 把输入口滑动到向上位置。
2. 把功能开关旋转到 Hz % 位置。
3. 把黑色测试引线香蕉头插入到负极 COM 插口。
把红色测试引线香蕉头插入到正极 Hz 插口。
4. 让黑色测试探针头接触设备的一侧。
让红色测试探针头接触设备的另一侧。
5. 读数上方大显示屏上的频率值。
读出下方小显示屏上的负载比。
6. 按下 模式按钮在大显示屏上显示负载比。
