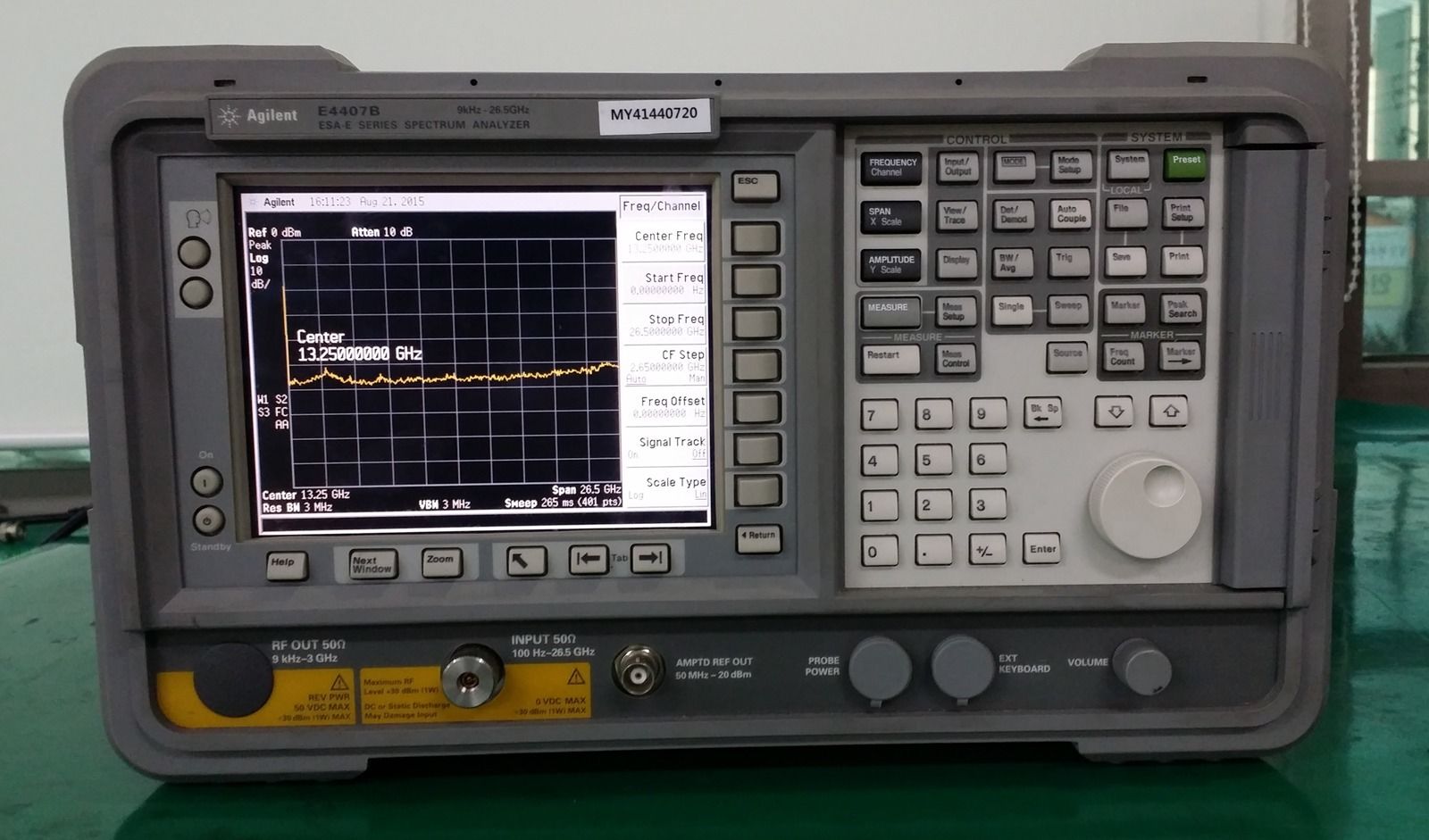

安捷伦/Agilent E4407B频谱分析仪
产品品牌：安捷伦/Agilent
产品型号：E4407B
频率范围：9KHz-26.5GHz
ESA-E系列通用，便携式频谱分析仪拥有在同等价位上以往无法提供的许多性能，特点和灵活性。5种型号可以提供从9kHz到1.5GHz与26.5GHz之间的频率范围。
★测量速度：28次更新/秒
★测量精度：&plu***n;1dB
★可选用的10Hz分辨事宽滤波器
★机箱可容纳6插槽选件卡
★97dB三阶动态范围
★能在现场使用的坚固，便于携带的机箱
特点
★具有宽广观察角的16.8cm高分辨率彩色显示器非常便于识别所关心的信号。
★下一代用户接口改善了使用的方便性。内置帮助能提供立即协助而无需使用手册。需要使用手册时，它将将以打印形式或在CDRON和***网上提供。
★若干单按键测量，如邻近信道功率（ACP），占用带宽，发射带宽信道功率，10个峰值表格和谐波失真测量能更快地给出重复性更佳的测量结果。
★带有容限和合格/不合格住处怕多条极限线简化了生产测试。具有1Hz分辨率的内置频率计数器能对各个单独信号进行***测量.
★在可扩展用户存储吕中可以贮存达200条迹线或200个状态或多个测量应用软件。能利用软盘驱动器来贮存测量结果，并将测量结果传送至PC机，或利用Agilent Benchlind经GPIB和RS-232接口进行传送，SCPI遥控语言和即插即用驱动器增强了远程控制程序的开发。
|
Agilent ESA-E系列频谱分析仪
|
|||
|
|
E4401B
|
E4402B
|
E4404B/E4405B/E4407B
|
|
频率
范围⑴
准确度（稳定温度）⑴
分辨率带宽⑴
视频带宽⑴
残余FM⑴
10kHz偏置时的相噪
量程范围
量程准确度（8192扫描点）
可变扫描（示踪）点范围
|
9kHz-1.5GHz &plu***n;101kHz 10kHz-5MHz 1Hz-3MHz ≤2Hz p-p，20ms ≤-90dBc/Hz 0Hz,100Hz-1.5GHz &plu***n;0.5% 101-8192 |
9kHz-3GHz &plu***n;101kHz 10kHz-5MHz 1Hz-3MHz ≤2Hz p-p，20ms ≤-90dBc/Hz 0Hz,100Hz-3GHz &plu***n;0.5% 101-8192 |
9kHz-6.7/13.2/26.5(325(2))GHz &plu***n;101kHz 10kHz-5MHz 1Hz-3MHz ≤2Hz，20ms ≤-90dBc/Hz+20LogN 100Hz-6.7/13.2/26.5GHz &plu***n;0.5% 101-8192 |
|
幅度
范围 总***准确度⑴ ***大2阶动态范围⑴ ***大3阶动态范围⑴ 1dB增益压缩 ***频率响应,20℃-30℃ 校准显示范围⑴ 衰减器步长／范围 |
-153dBm至+30dBm &plu***n;1.1dB 85dB(+35dBm SHI) 97dB(+7.5dBm TOI) 0dBm &plu***n;0.5dB 85-120dB 5dB/60dB |
-151dBm至+30dBm &plu***n;1.1dB 90dB(+45dBm SHI) 96dB(+7.5dBm TOI) 0dBm &plu***n;0.5dB 85-120dB 5dB/65dB |
-150dBm至+30dBm &plu***n;1.1dB 2dB>3GHz, 2.5dB>6.7GHz 90dB(+45dBm SHI) 97dB(+7.5dBm TOI) 0dBm &plu***n;0.5dB 1.5dB>3GHz, 2dB>6.7GHz 85-120dB 5dB/65dB |
|
速度
RF扫描时间⑷ 零量程扫描时间⑴ 本地测量速率(8) 远地测量和传输率(8) RF***频率调谐时间⑺ 达到全准确度的预热时间 |
1ms至4,000s 5ms至4,000s 50/s 45/s ≤75ms 5min |
1ms至4,000s 5ms至4,000s 45/s 45/s ≤75ms 5min |
1ms至4,000s 5ms至4,000s 40/s 40/s ≤75ms 5min |
|
其它
内部存储器 可移动存储 功率测量 VGA显示尺寸（对角线） |
200示踪或状态 1.4MB软盘 ACP，通道功率，占有带宽， 16.8cm |
200示踪或状态 1.4MB软盘 发射带宽， 谐波失真 16.8cm |
200示踪或状态 1.4MB软盘 16.8cm |
|
电源（交流工作）
|
90-132Vrms(47-440Hz), 195-250Vrms(47-66Hz), < 300W
|
||
|
电源（直流工作）
|
12-20Vdc，<200W
|
12-20Vdc，<200W
|
12-20Vdc，<200W
|
|
重量（不带选件）
|
13.2kg
|
15.5kg
|
17.1kg
|
|
尺寸（不带提手）
|
222mmH×373mmW×409mmD
|
||
