MT8820C-MT 8820C
品 牌:安立
产品型号:MT8820A
产品指标:30MHz--2.7GHz

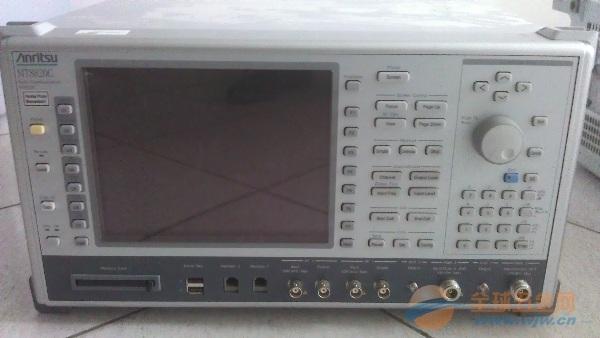

ANRITSU MT8820A无线通信分析仪
产品简介:
MT8820A覆盖30MHz到2.7GHz的频率范围,遵照3GPPTS34.121的研究和发展及
制造应用,用于3GW-CDMAUE终端机作传送和接收测试。它亦支持3GPP呼叫过
程,允许在呼叫过程中功能测试及收发器测量。在对话时从终端机发出的声
音信号可以回波送返,从而作一简单声音测试。
广泛支持世界上各种通讯制式(WCDMA, G***/GPRS/EGPRS, SHDPA, 1xEV-DO,
PDC, PHS)。
单机完成W-CDMA, G***/GPRS/EGPRS, SHDPA,,1xEV-DO, PHS和PDC系统的所有
基本发射/接收测试。
MT8820A无线通信分析仪硬件平台所测量的频率范围为30 MHz至2.7 GHz。
配备专用的测量软件及硬件(选项),该硬件平台可以支持W-CDMA、
G***/GPRS/EGPRS、SHDPA,、1xEV-DO、PHS和PDC终端的所有主要发送/接收测
试项目的实现。
***的DSP及并行测量技术显著降低了移动终端生产和测试的时间。
批测试的参数设置集合可以任意选取,同时批测试重复次数也可以***设置
。 通过“一点通”操作,主要测量项目包括传输频率,调制精度,输出功
率,相邻信道功率,占用带宽,BER等的通过/失败评估都可以轻易而快捷的
完成,并进行批处理。
标准GPIB接口使MT 8820A无线通信分析仪能够集成到自动化生产线上,后者
用于***维修的自动测试系统。
测试软件测试系统描述
MX882000B W-CDMA移动台Tx and Rx测试,包括呼叫功能(需MT8820A-01和
MX88205xA*)
MX882001A G***/GPRS移动台Tx and Rx测试,包括呼叫功能(需MT8820A-02)
MX882001A-11 EGPRS移动台Tx and Rx测试,包括呼叫功能(需MT882001A)
MX882002A CDMA2000 1X移动台Tx and Rx测试,包括呼叫功能(需MT8820A-
03)
MX882003A CDMA2000移动台Tx and Rx测试,包括呼叫功能
1xEV-DO (需MT8820A-03, MT8820A-04, MT882002A)
MX882004A PDC移动台Tx and Rx测试,包括呼叫功能(需MT8820A-02)
MX882005A PHS移动台Tx and Rx测试,包括呼叫功能(需MT8820A-02)
主要测试功能:
输出功率
MT8820A支持终端的输出功率测量。当测量的次数大于2次的时候,***大、***
小、平均功率的统计值将会显示,以实现对终端随机性进行评估。该重复测
量功能还支持其它测试项目。
调制分析
MT8820A支持终端的调制分析测量。以G***为例,该功能可以同时测试和显示
调制频率,频率误差(kHz及ppm), 相差和峰值相差。 突发段的幅度误差
也可以测量。
接收机测试
试该测试功能测量各种移动终端的误码率。例如,WCDMA中,能够按照3GPP
的要求,在环回模式下进行误比特率测试。
WCDMA测试功能:
(加W-CDMA测试软件和硬件)
MT8820A-01测试硬件与MX882000B WCDMA测试软件和MX88205xA W-CDMA呼叫
处理软件配合,可以完全根据3GPP要求,完成主要的发射机和接收机性能测
试功能。
发射测试
该测试包括发射功率,频率误差,占用带宽,频谱发射模板,频谱泄漏模板
,邻道***功率比,调制精度,峰值码域误差。
闭环功控测试
MT8820A能够向WCDMA移动终端发送任意的TPC比特,并且在时域测量功能屏
幕下完全监控终端对TPC指令的响应。一批***多可以高速测量多达164个时隙
的发射功率。
下行链路RF信号发生器功能
每个CPICH , P-***CH , SCH , PICH , DPCH ,S-***CH , AICH码道的相对
电平可以被设定在范围-30.0至0.0 dB内。另外还提供OCNS及AWGN干扰,并
因此可能产生任何发射机及接收机测试所需要的下行链路信号。RF输出电平
在-140至-10dBm (主I/O连接器)范围内,以0.1 dB为步进。
接收机测试
误比特率测试可以根据3GPP的规范,在环回模式下进行,也可以直接从终端
输出解调信号和时钟信号到MT8820A进行。可以选择PN9或PN15作为下行RF信
号数据。
G***/GPRS/EGPRS测试功能:
(加G***和EGPRS测试软件,以及TDMA硬件选件)
MT8820A-02 TDMA硬件选件与MX882001A G***测试软件配合,可以完成
G***/GPRS这个被世界各地广泛采用的通讯制式的主要发射和接收测试功能。
配合M X882001A -11 EGPRS软件,可以进一步对EGPRS的发射和接收进行测
试。
发射机测试
内容包括发射频率,调制精度,发射功率,邻道功率和输出频谱ORFS。当选
用GPRS测试模式A/B时,可以进行类似于G***的单时隙测量:功率时间模板
(power vs time),频率误差,相位误差(RMS和峰值),和输出频谱ORFS等。
E GPRS软件可以测试对应模式下的输出功率,功率时间模板,调制精度,和
输出频谱ORFS。
接收机测试
通过对G***终端的环回模式进行设置,上行的RF信号被解调并相应的得到FER
,各类BER(CRC)的测量。选用GPRS的测试模式B下,FAST BER测试功能可以
实现对应于不同的GPRS级别和编码方案的BLER测试。接收机测试可以与发射
机测试并行处理。通过外接控制,让EGPRS终端进入环回模式,用相应的方
式,可以完成EGPRS终端的发射机,接收机测试。
WCDMA视频电话测试功能:
提供端到端的视频电话功能测试
带有视频功能的UE分别与两台MT8820A连接,利用两台MT8820A的Ethernet口
进行数据转发,在MX882051A-03 W-CDMA视频测试软件的帮助下,可以实现
端到端的视频功能测试。
双端口端到端测试
MT8820A革命性的双端口设计可以完成两台UE在一台配置了ParallelPhone双
端口的MT88 20A上,进行端到端的视频功能测试.
MT8820A功能:
30MHz到2.7GHz的频率范围
高DSP和平行测量科技使测试更快捷
3GPP呼叫过程;注册;发源,终止等
12个收发器测量项目包括模组分析;
邻近通道功率比和遵照3GPPTS34.121的峰值编码域误差
用3GPP回环方法作误码率(BER)和码组
差错率(BLER)***测量
用以评价合格/不合格的"一按"批次测量操作模式
多系统功能(选件)
