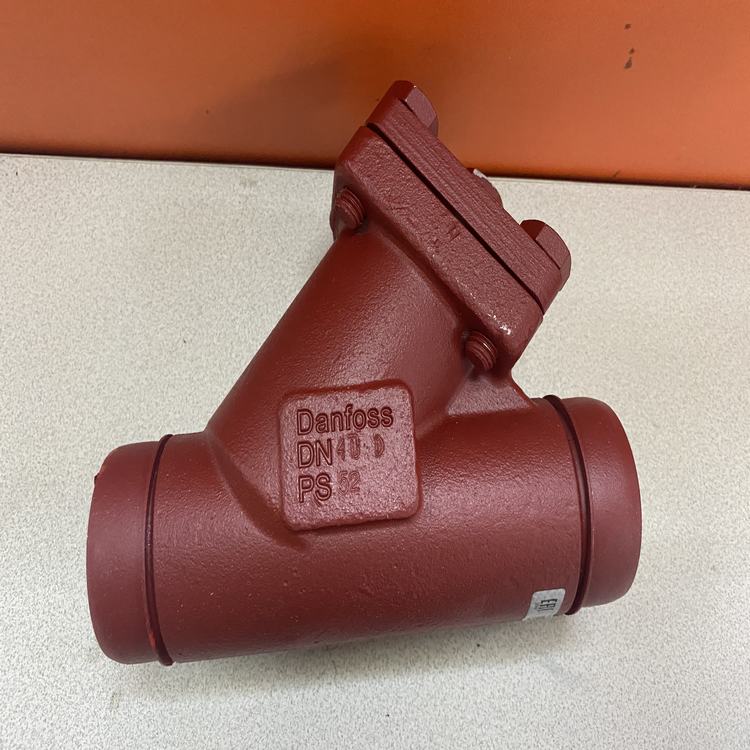

丹佛斯FIA15-20-DN32-40-PS52过滤器阀体的产品简介
FIA15系列过滤器有角型和直通型两种结构，精心的结构设计为制冷剂提供了较佳的流动工况。安装方便，易于查验、拆解和清洁。FIA20过滤器通常用于控制元件、泵和压缩机等设备的上游，在系统调试、试运行以及系统正常运行时对制冷剂起过滤作用。安装过滤器可以减少非预期系统故障风险，并减少设备组件的磨损。FIA过滤器采用不锈钢材质滤网，滤网规格有 100, 150, 250 和 500μ（微米 *），（美式标准对应为 150, 100, 72, 38 目 *）。
丹佛斯FIA15-20-DN32-40-PS52过滤器阀体的特点
适用于各种不可燃制冷剂（包括氨）及无腐蚀性气体/液体介质，适合二氧化碳系统。可以用于化工和石油化工方面；
模块概念：配备 SVL系列通用阀座，可随意更换 SVL管路元件平台的各类功能模块；
迅速便捷的阀门检修服务。便于更换顶部功能模块且无需焊接；
不锈钢材质的滤网不需要垫片即可直接安装，易于维护；
提供两种类型滤网：
- 不锈钢平式滤网
- 具有超大过滤面积的不锈钢褶状滤网（DN 15-200），可以延长清洗时间间隔并降低阀体压降
FIA 15-40（½ – 1 ½ in.）：在试运行期间对设备进行清理时，特别的（50μ）滤网可与标准滤网结合使用
FIA 50-200（2 - 8 in.）：可以提供大容量的（50μ）过滤袋，专为系统试运行期间对设备进行清理
FIA 65-200（2½ – 8 in.）可以配备磁性插件，用于吸引铁颗粒和其他磁性颗粒，每个过滤器上都清楚标注着型号、规格和性能范围
阀体和阀盖采用符合PED压力设备指令和其他国际标准要求的低温钢
温度范围：–60℃ /+150℃ (–76℉ /+302℉ )
上限工作压力：52 bar g（754 psi g）
如需获较新产品证书列表，请联系当地丹佛斯销售公司
丹佛斯FIA15-20-DN32-40-PS52过滤器阀体的技术参数
上限工作压力 [bar]: 52.0
| 毛重 | 2.52 kg |
| 净重 | 2.29 kg |
| EAN | 5702428476539 |
| Cv 值 [加仑/分钟] 100 平整 | 112.27 gal/min |
| Cv 值 [加仑/分钟] 100 折叠 | 138.25 gal/min |
| Cv 值 [加仑/分钟] 150 平整 | 110.51 gal/min |
| Cv 值 [加仑/分钟] 38 平整 | 123.72 gal/min |
| Cv 值 [加仑/分钟] 72 平整 | 116.24 gal/min |
| Cv 值 [加仑/分钟] 72 折叠 | 143.53 gal/min |
| Kv 值 [立方米/小时] µ100 平整 | 25.1 m³/h |
| Kv 值 [立方米/小时] µ150 平整 | 25.5 m³/h |
| Kv 值 [立方米/小时] µ150 折叠 | 31.4 m³/h |
| Kv 值 [立方米/小时] µ250 平整 | 26.4 m³/h |
| Kv 值 [立方米/小时] µ250 折叠 | 32.6 m³/h |
| Kv 值 [立方米/小时] µ500 平整 | 28.1 m³/h |
| 产品名称 | 过滤器阀体 |
| 产品描述 | 过滤器外壳 |
| 产品系列 | 过滤器 |
| 产品系列名称 |
FIA 直角平式 FIA 直角折叠式 |
| 产品配件 | SVL Flexline 配件 |
| 出口接口尺寸 [毫米] | 40 mm |
| 出口接口尺寸 [英寸] | 1 1/2 in |
| 出口接口类型 | 对缝焊接 |
| 制冷剂(s) |
R113 R1233zd(E) R1234yf R1234ze(E) R125 R1270 R1336mzz(Z) R134a R152a R170 R22 R227ea R23 R236fa R290 R401A R402A R402B R404A R407A R407B R407C R407F R407H R408A R409A R410A R417A R421A R422A R422B R422D R427A R438A R444B R447A R448A R449A R449B R450A R452A R454B R455A R502 R503 R513A R717 R744 RE170 R507A |
| 包装方式 | 单包装 |
| 可维修 | SVL Flexline 备件 |
| 型号 | SVL Flexline |
| 型号 | FIA 40 |
| 审批 | CE 认证 |
| 彩色打印 | 红棕色 |
| 方向 | 角型 |
| 上限工作压力 [bar] | 52 bar |
| 上限工作压力 [psig] | 754 psig |
| 每包数量 | 1 pc |
| 流体组 | I |
| 流向指示仪 | 带单向箭头压花 |
| 温度范围 [°C] [下限] | -60 °C |
| 温度范围 [°C] [上限] | 150 °C |
| 温度范围 [°F] [上限] | 302 °F |
| 温度范围 [°F] [下限] | -76 °F |
| 目录 | II |
| 设备 | 阀盖 |
| 进口接口尺寸 [毫米] | 40 mm |
| 进口接口尺寸 [英寸] | 1 1/2 in |
| 进口接口类型 | 对缝焊接 |
| 连接件材质 | 低温铸钢 |
| 连接标准 | EN 10220 |
| 阀版本 | 标准版本 |
| 零件计划名称 | FIA |
